两路电源可互为备用，正常设第一路电源为工作电源，第二路电源为备用电源。双路交流自投回路由交流电源自投控制器，两个交流接触器（1CJ、2CJ即1KM、2KM）组成。交流配电单元盒为双路交流自投的检测及控制元件，接触器为执行元件。交流配电单元盒上设有转换开关QK、两路电源的指示灯和交流故障告警信号输出的空接点。

部件参数：

交流电源：主控楼380VI母和II母馈电屏引两路来，可切换

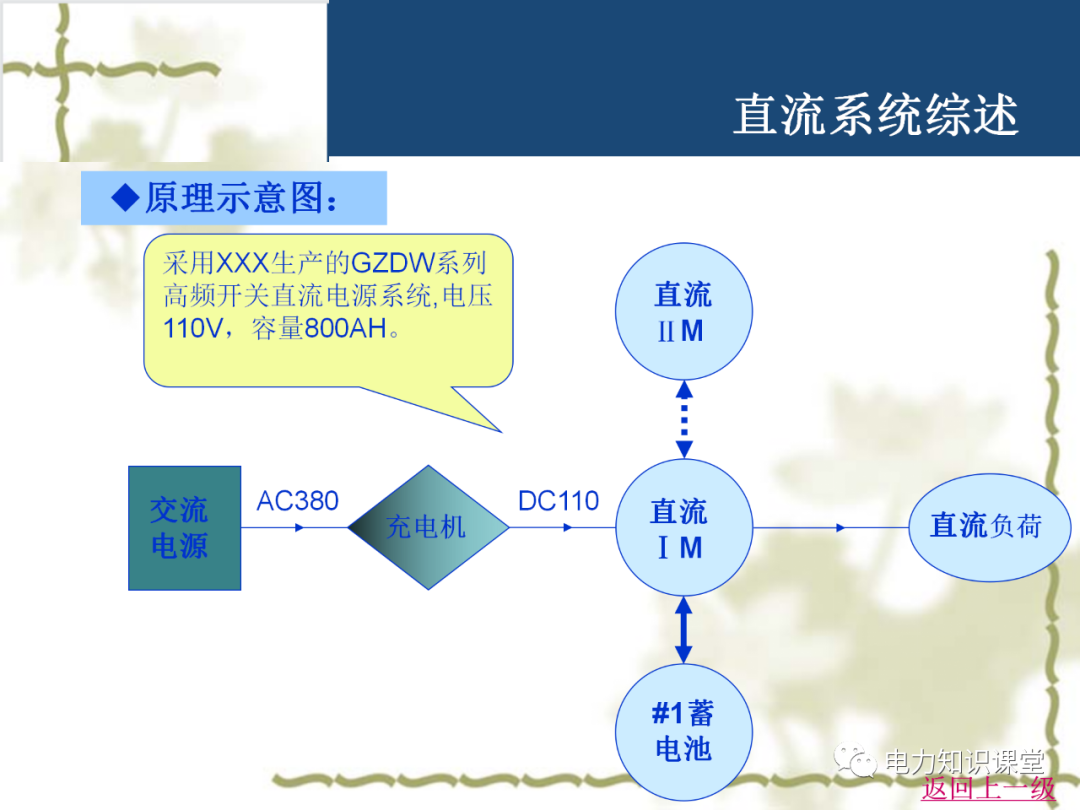

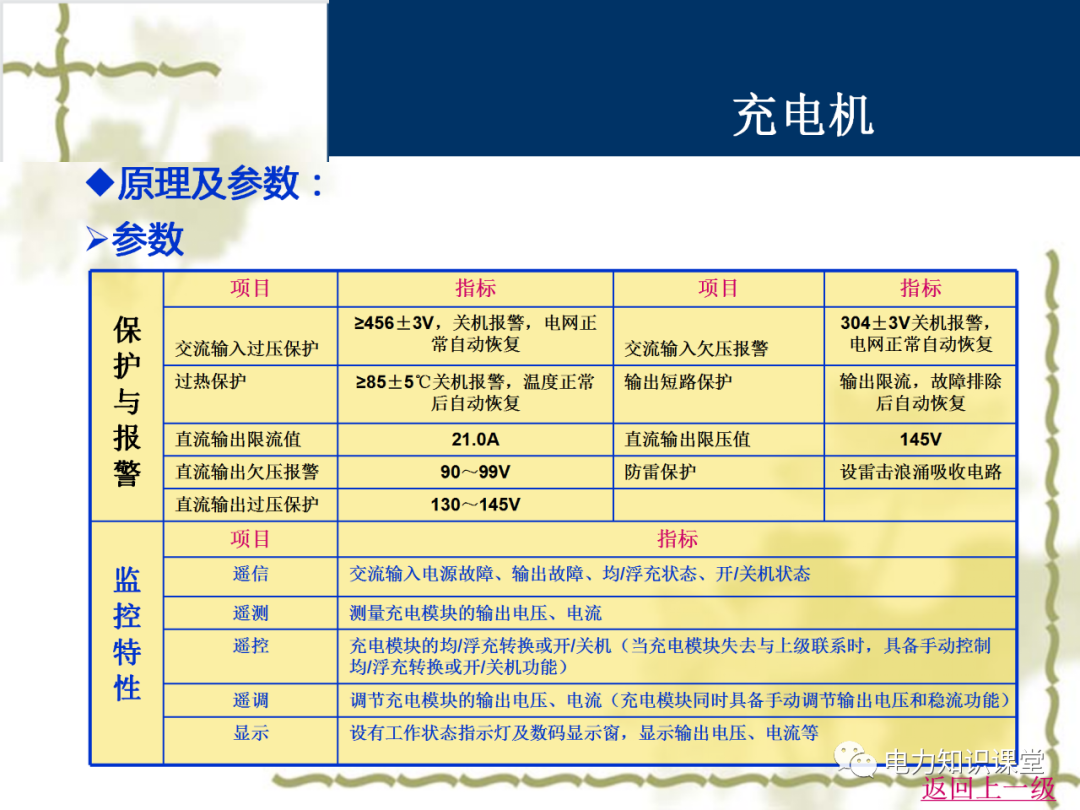

充电机 ：每组充电机配置7只ATC115 M20 III智能高频开关电源模块，最大输出电流7×20A

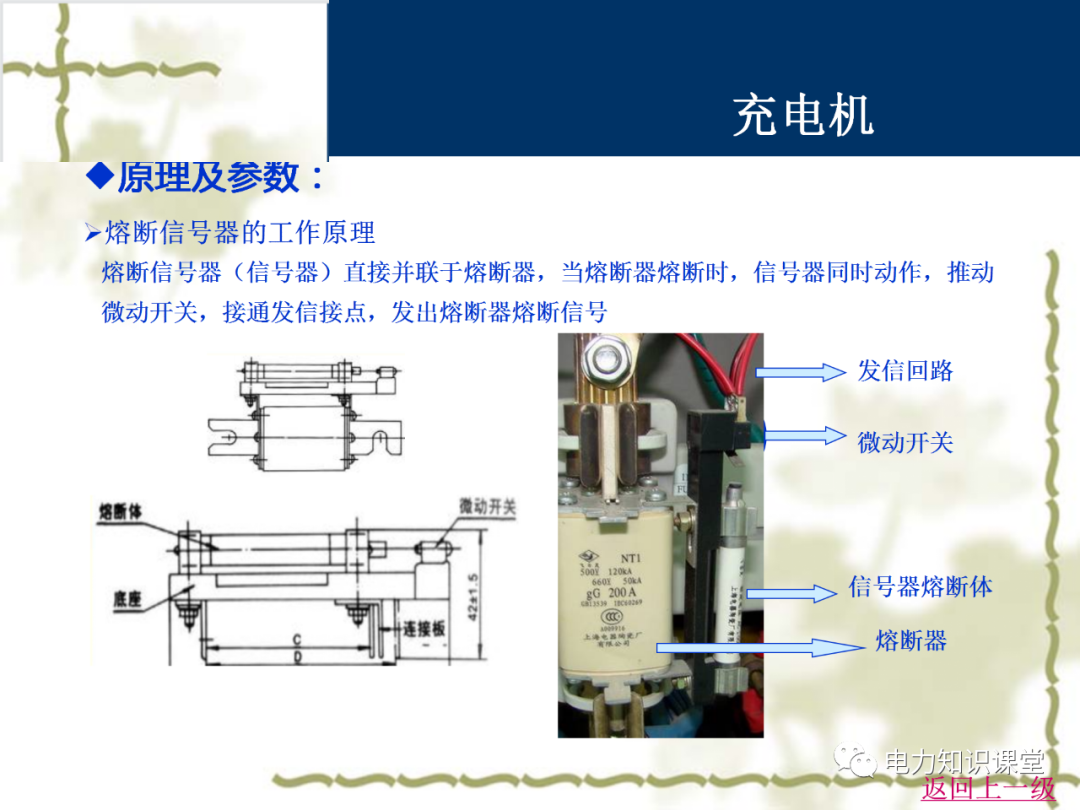

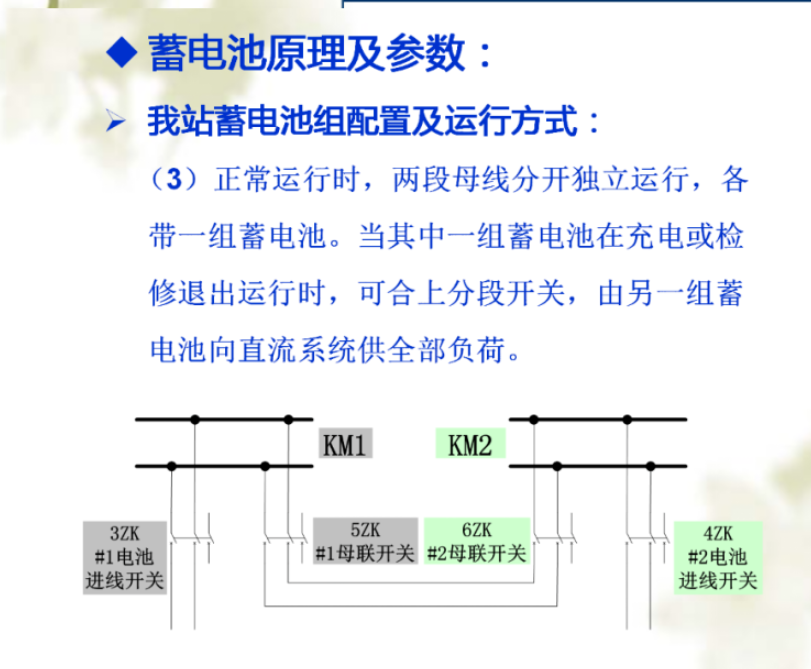

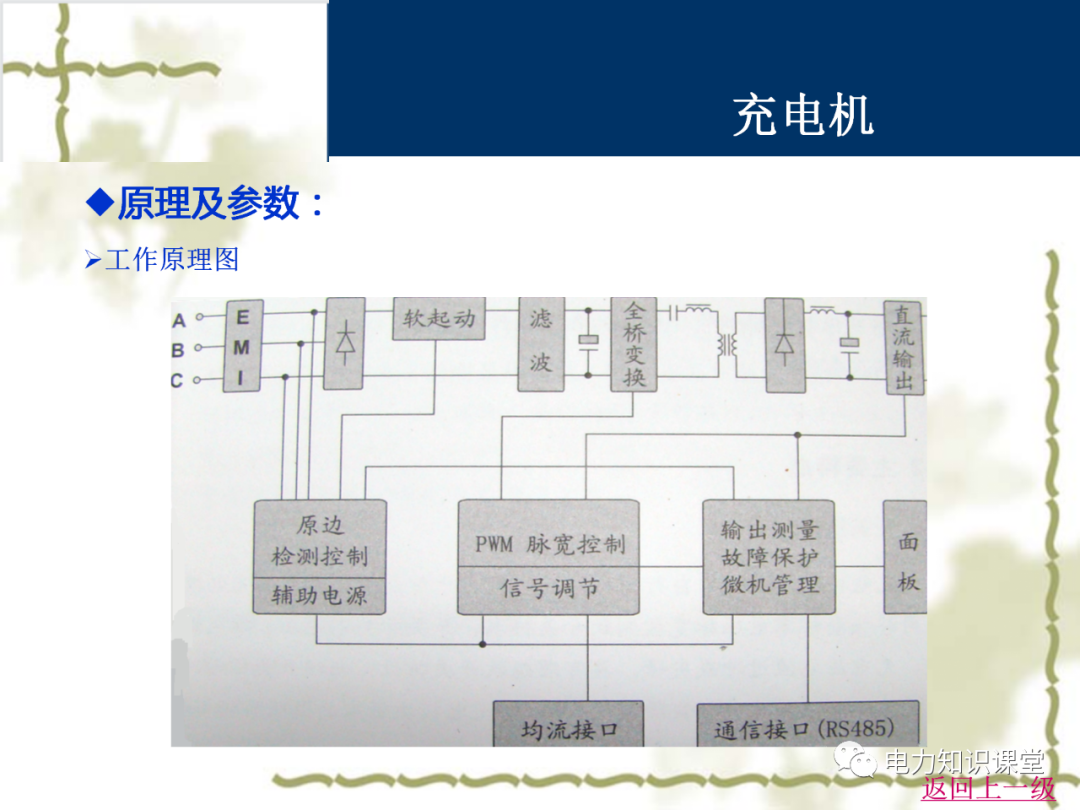

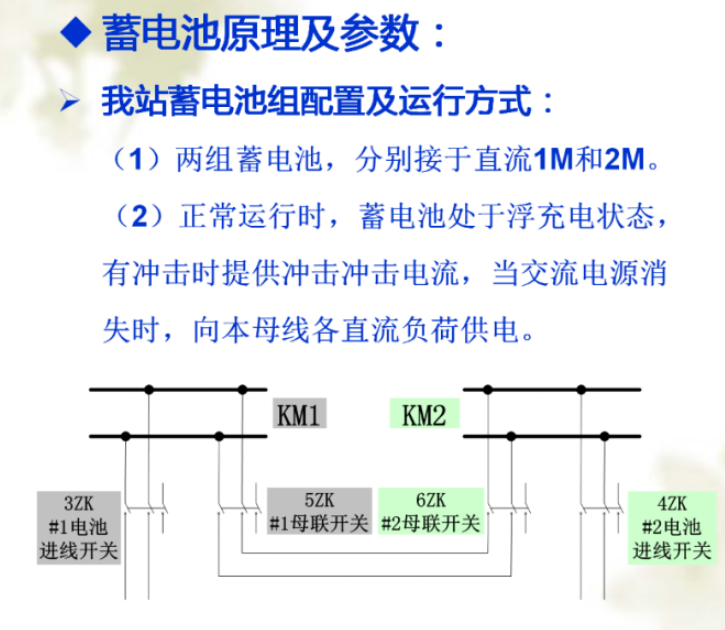

直流母线：两条，DC110V 800AH，单母分段，各带一组蓄电池和直流负 荷

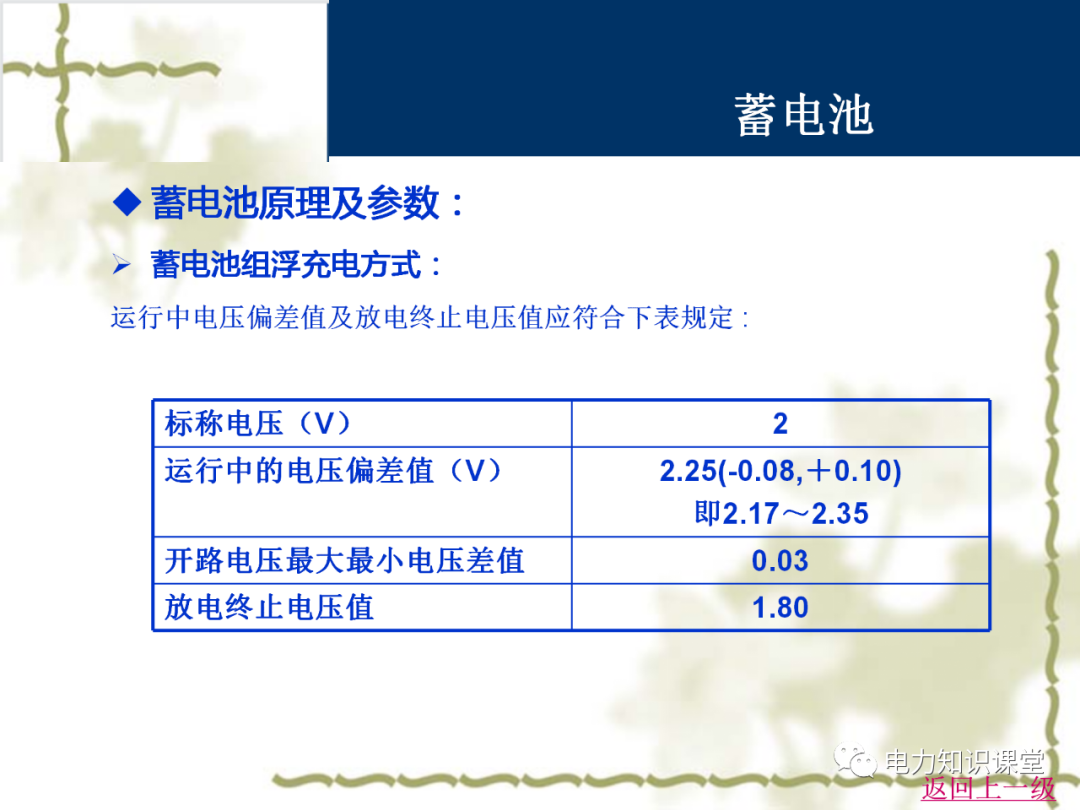

蓄电池：两组各52个 ，艾诺8OPzV800，单电池额定电压DC2.0V，整组DC110V、容量800AH

直流负荷：保护、自动装置及通信系统，事故照明等

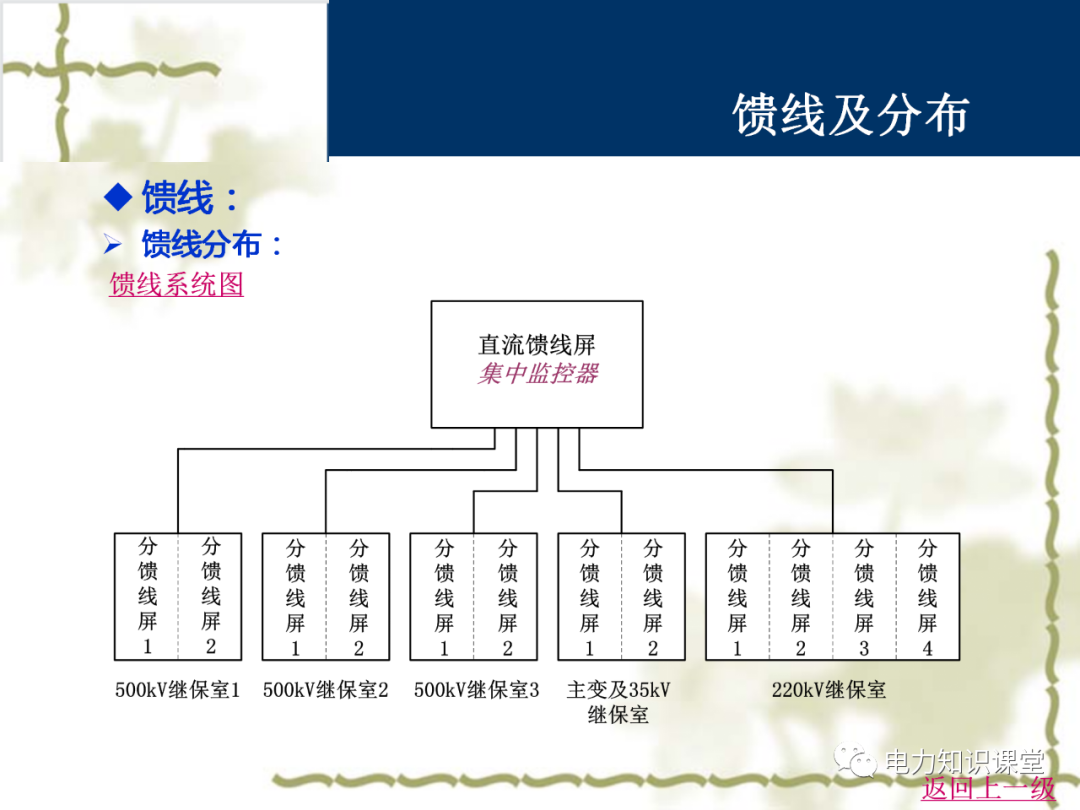

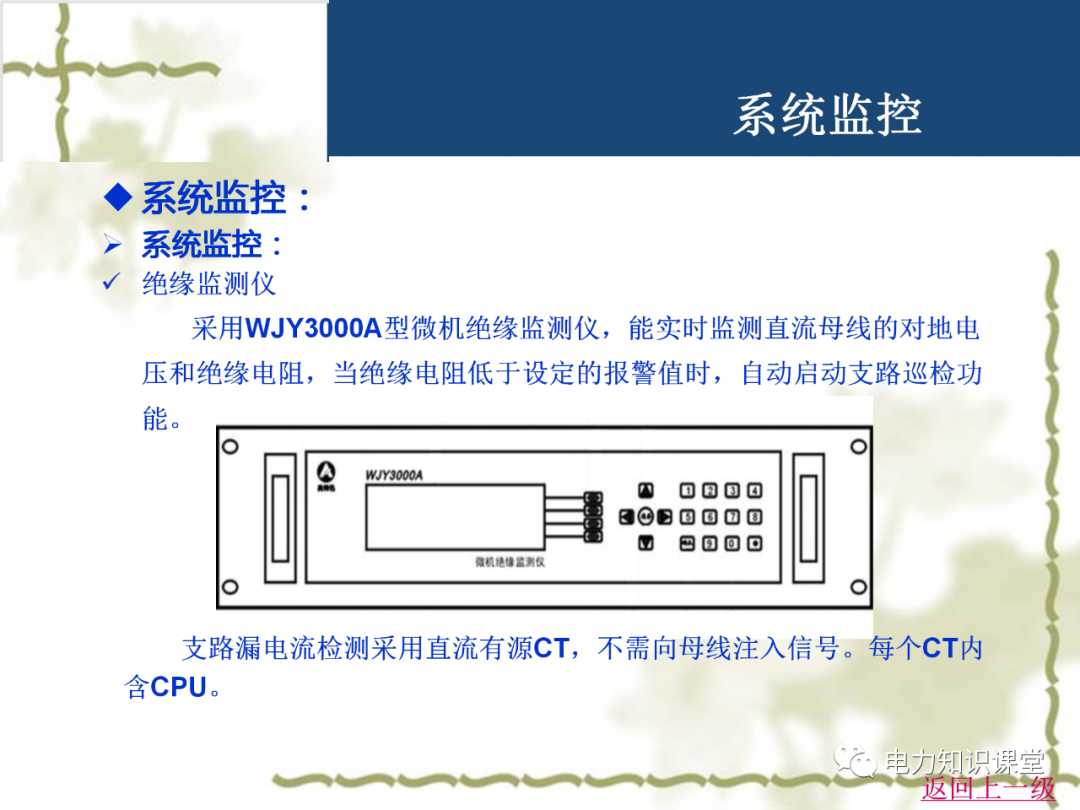

监测装置：BATM30B-2V DC110型蓄电池巡检仪；JKQ-3000B集中监控 装置 ，监测充电机及蓄电池工况；WJY-3000A微机绝缘监测装置 ，监 测直流母线及支路绝缘

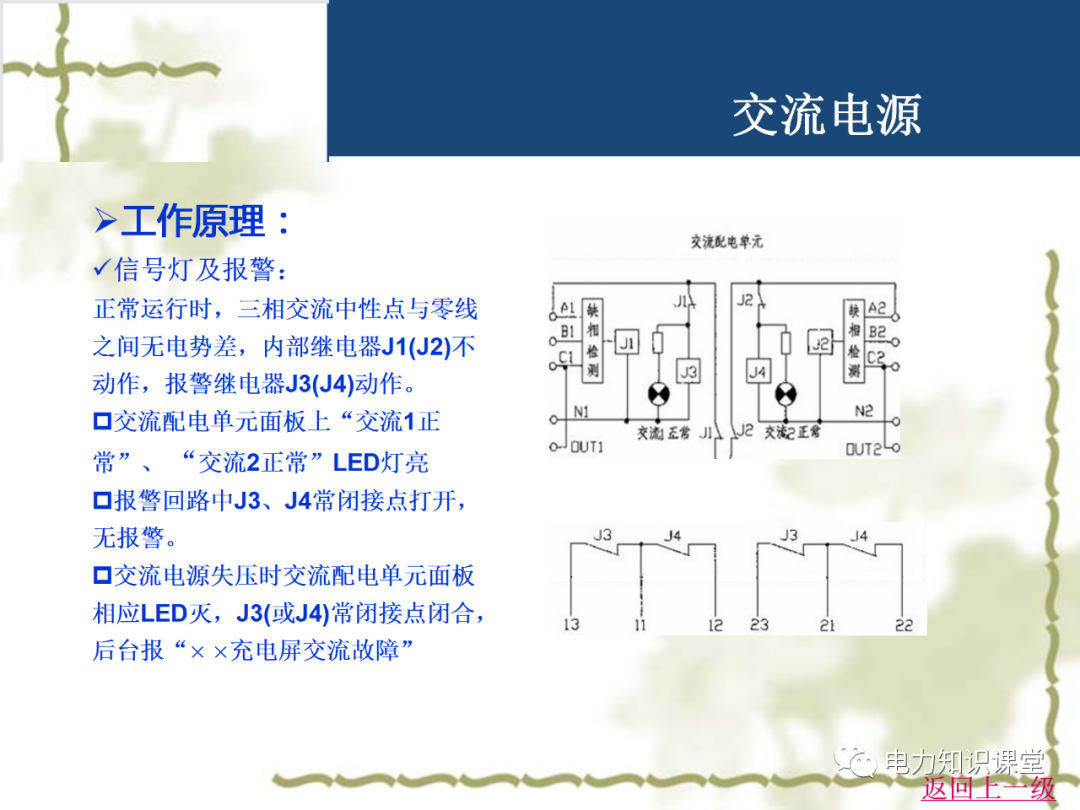

工作原理：

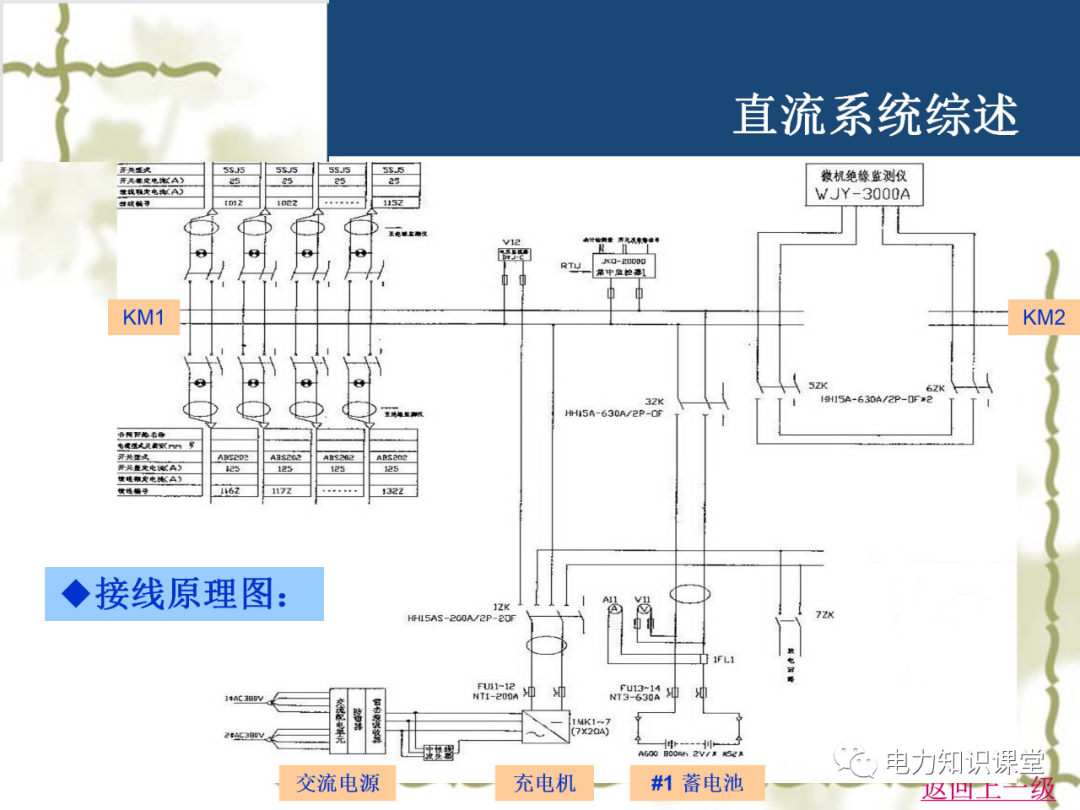

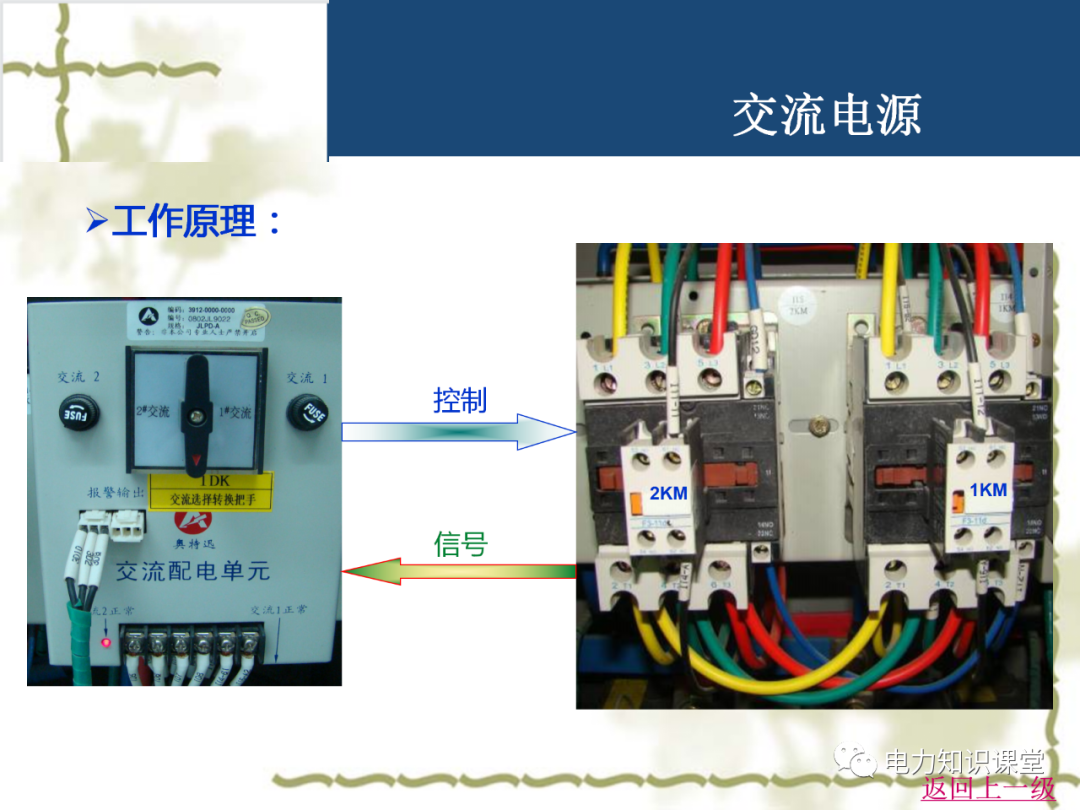

两路电源可互为备用，正常设第一路电源为工作电源，第二路电源为备用电源。双路交流自投回路由交流电源自投控制器，两个交流接触器（1CJ、2CJ即1KM、2KM）组成。交流配电单元盒为双路交流自投的检测及控制元件，接触器为执行元件。交流配电单元盒上设有转换开关QK、两路电源的指示灯和交流故障告警信号输出的空接点。

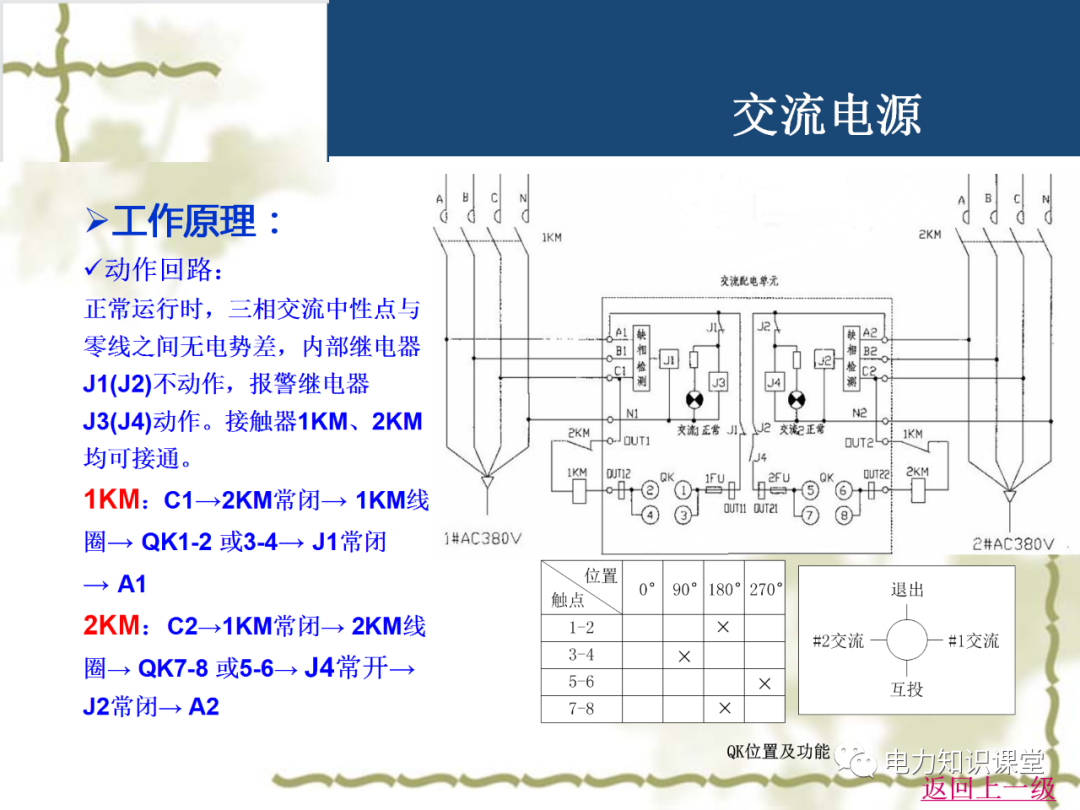

转换开关 Qk档位及功能：

退出 ：两个交流接触器均断开，关断两路交流输入。

1#交流：手动选择第一路交流电源投入作为充电机的输入电源。

2#交流 ：手动选择第二路交流电源投入作为充电机的输入电源。

互投 ：双路交流的自动互投位，当任一路交流故障时，均可自动将另

一路交流投入，以保证充电机交流电源的可靠性。

蓄电池原理及参数：

蓄电池种类：

（1）固定型铅酸蓄电池（开口式、防酸式、防酸隔爆式等）。

（2）碱性蓄电池（碱性镉镍电池及袋装蓄电池等）。

（3）阀控式密封铅酸蓄电池。

阀控式密封铅酸蓄电池

贫液式

用超细玻璃纤维隔膜将电解液全部吸附在隔膜中，隔膜约处于95%饱和状态，电解液密度约为1.30kg/l。

胶体电池

将单片曹式化成极板和普通隔板组装在电池槽中，然后注入由稀硫酸和SiO2微粒组成的胶体电解液，电解液密度为1.24kg/l。

蓄电池原理及参数：

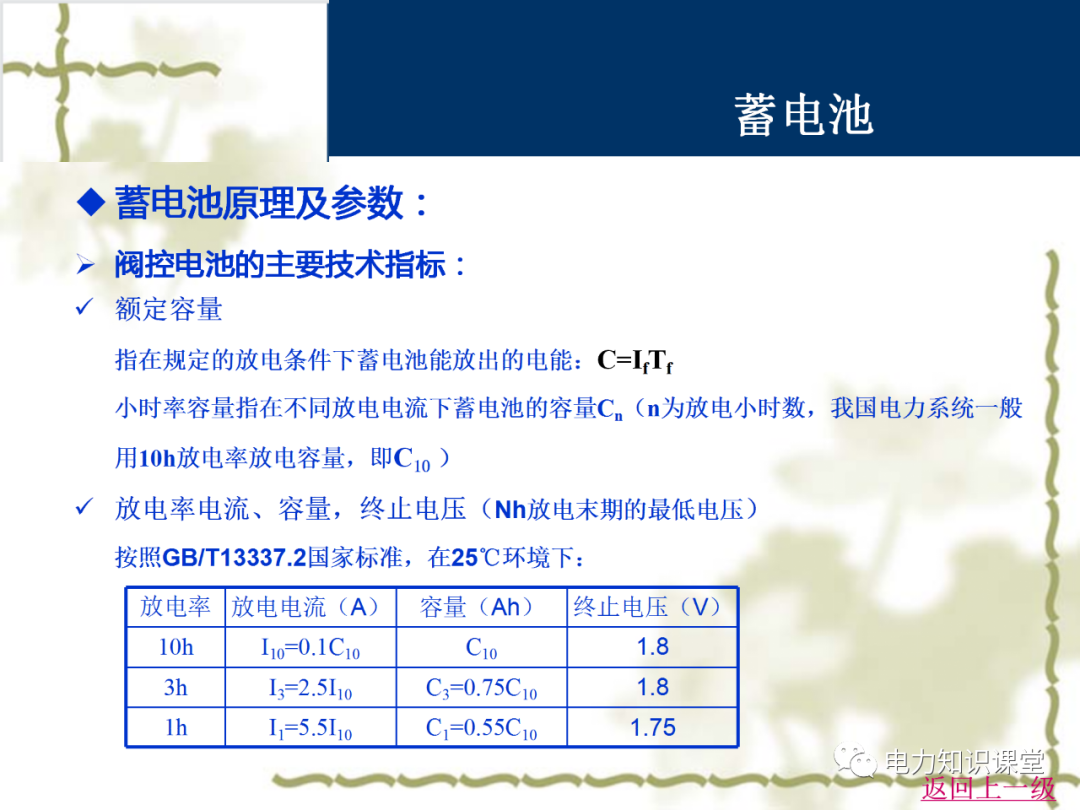

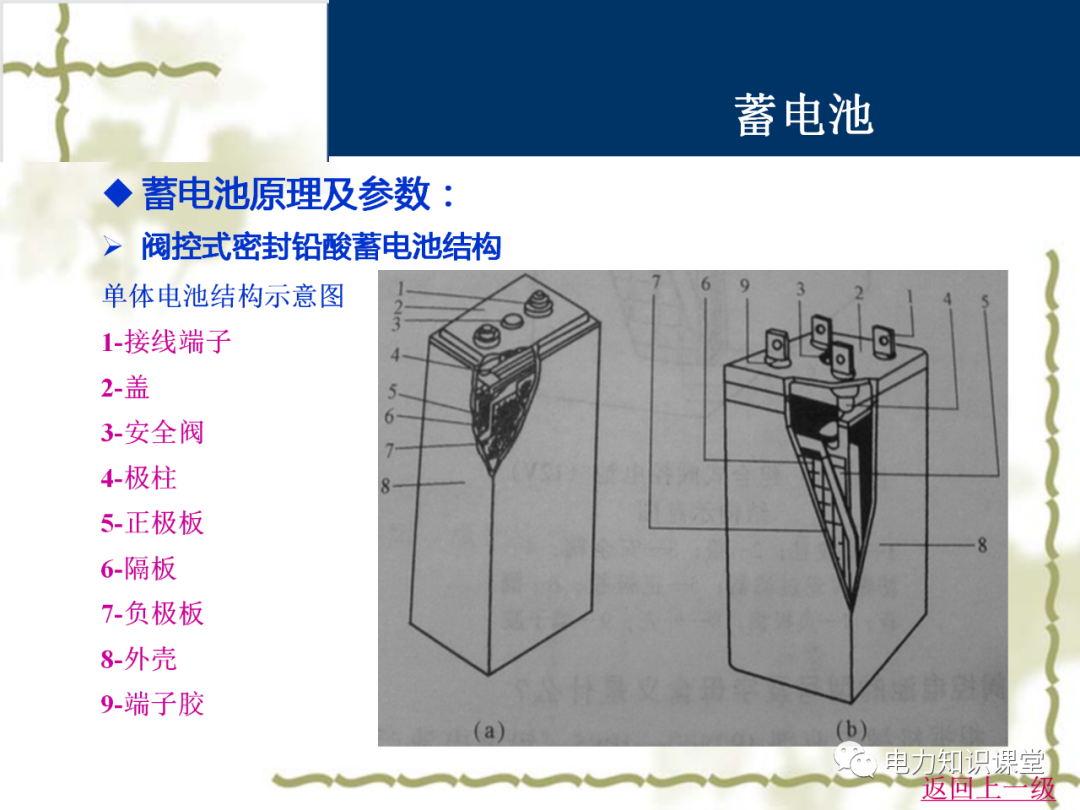

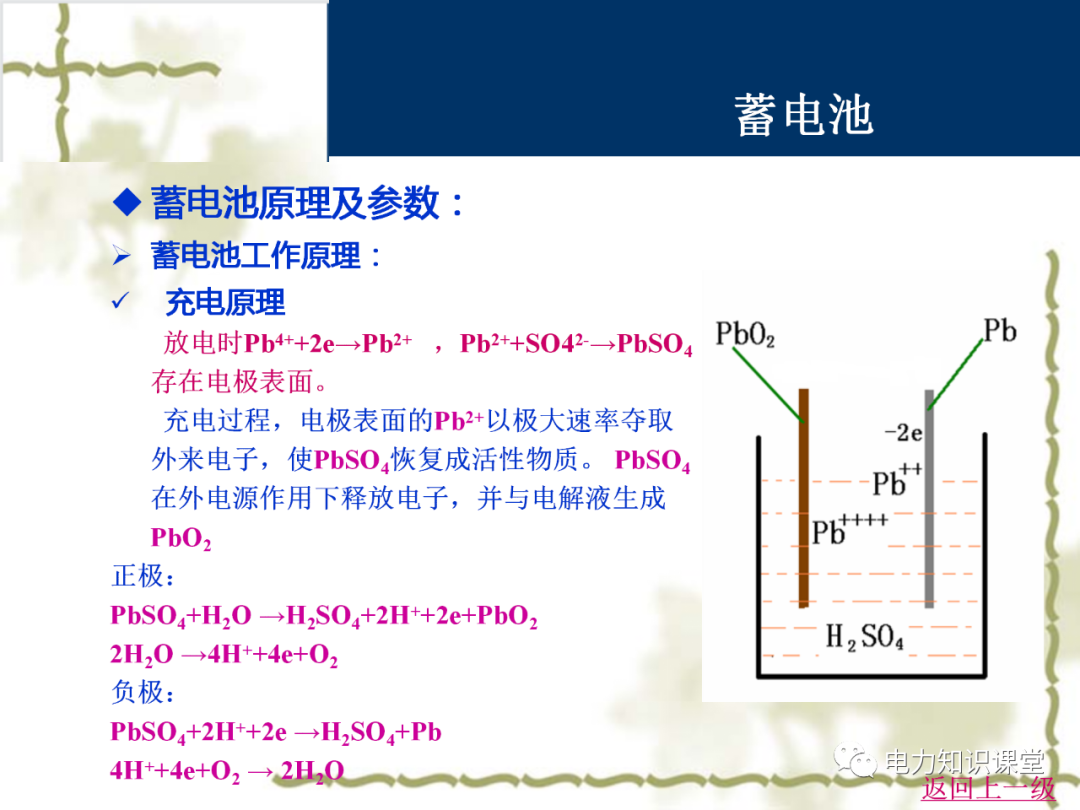

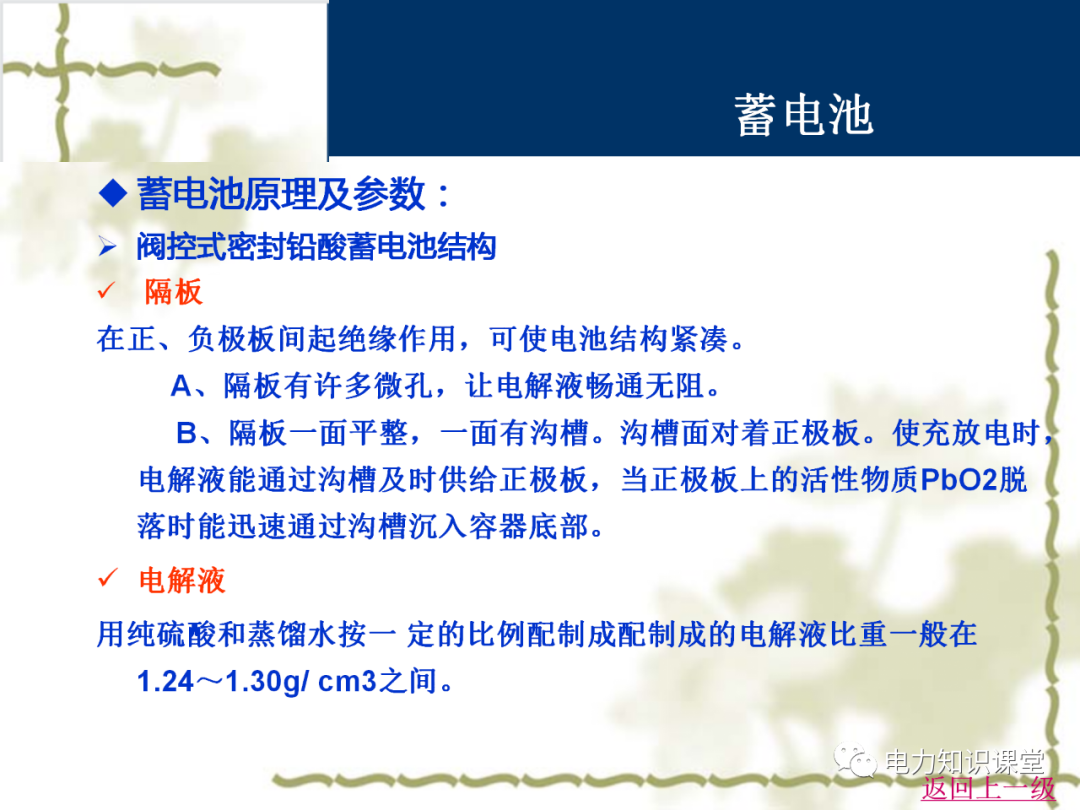

阀控式密封铅酸蓄电池结构

节流阀（安全阀）

    作用:

1）在正常浮充电状态，节流阀的排气孔能逸散微量气体，防止电池的气体聚集。

2）如电池由于过充等原因产生气体，使阀到达开启时，可以及时排出盈余气体，减小电池内压。

3）气压超过定值时放出气体，减压后自动关闭，不允许空气中的气体进入电池内，以免加速电池的自放电。

4）节流阀门与盖之间装设防爆过滤装置，既能滤酸又能隔爆炸。

◆蓄电池原理及参数：

➢阀控式密封铅酸蓄电池结构

V附件：蓄电池巡检仪

X站采用BATM30型蓄电池巡检系统。每一只巡检模块可采集18只电池）独立工作，由微电脑控制，采用串行总线方式，通过RS232（ 电流环型）通讯接口与。上位机集中监控器或放电仪相连接，实时检测蓄电池组的单节电。池电压、环境温度，初步处理后上传，至上位机，由上位机对所接收的数据进行分析处理并显示。
