三孔插座错误接线的隐患分析

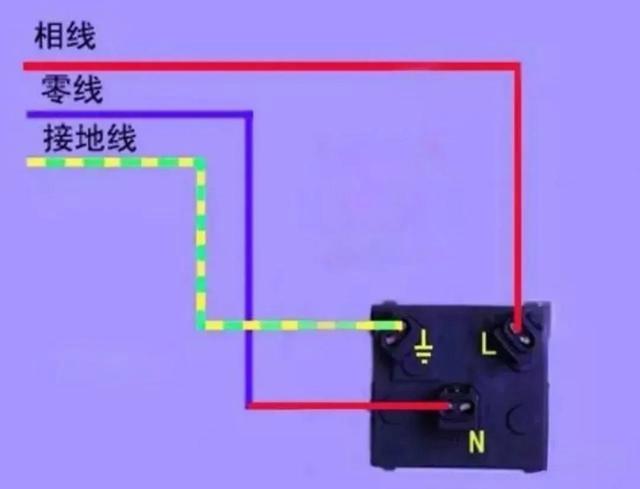

单相用电设备，特别是移动式用电设备，都应使用三芯插头和与之相配套的三孔插座。如下图所示，三孔插座的接线孔旁标有字母，L接相线，N接零线，E接地线。切记面对插座方向，“左零右火地上中”。

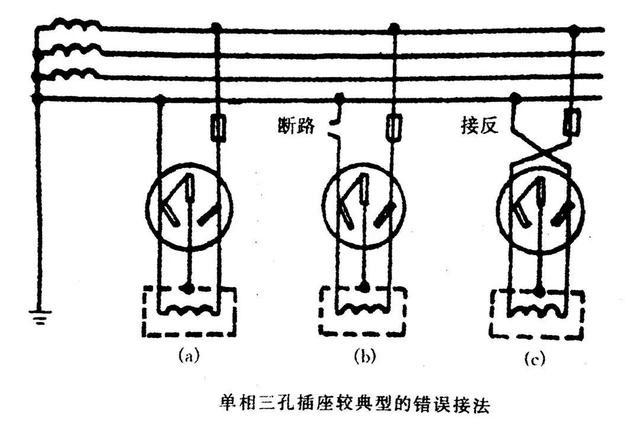

单相三孔插座的典型错误接线方法，是将中性线孔与接地线孔串联，如下图所示。

上图(a)的接法潜伏着不可忽视的危险性，这是因为在导线截面较小的单相两线制线路中，零线因外力作用而断线的可能性较大，又如接头氧化、腐蚀、松脱等都会造成零线断路，导致形成如上图(b)所示的情况，此时负载回路中无电流，负载上无压降，电气设备的金属外壳上就带有220V的对地电压，这会严重危及人身安全。另一种情况当检修线路时，有可能将相线与零线接反，导致形成如上图(c)所示的情况，此时220V相电压直接通过接地(接零)插孔传到电气设备的金属外壳上，危及人身安全。

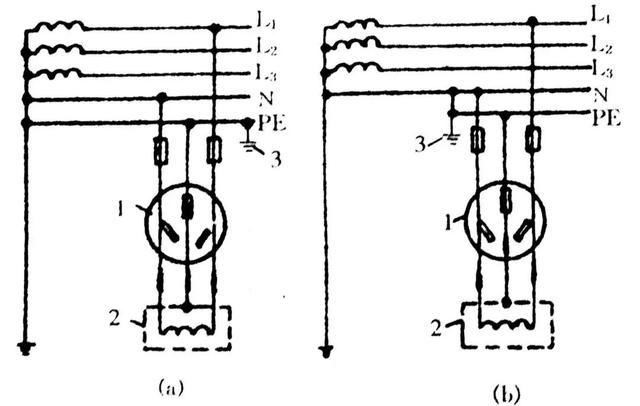

单相三孔插座正确的接线方法如下图所示，工作零线和保护线用专用的导线分别接向电源零线和保护PE线。

其保护原理为：当火线因故障直接连接设备金属外壳时，便会通过保护线与零线形成短路电流，促使线路上的熔断器熔断，或促使线路上的短路保护装置迅速动作，在规定的时间内断开故障设备电源，从而消除触电危险。

除有上述保护作用以外，这种接法的安全性还在于：当电气设备处于正常状况时，即使工作零线断开，或者火线和零线交换了位置，都不会使设备的金属外壳带电。
