欠压保护器老是跳闸是怎么回事

欠压保护器（Under-voltage protection device）跳闸的原因可能有多种。以下是一些可能导致欠压保护器跳闸的常见原因：

1. 电力系统故障：当电力系统发生故障，如电源故障、变压器故障或电力线路故障等，可能导致电压下降或波动，从而触发欠压保护器跳闸。

2. 过载或短路：如果电力系统中存在过载或短路，这些异常情况可能导致电流增大，从而引起电压下降。欠压保护器可能会检测到电压下降并跳闸，以防止设备损坏或故障。

3. 启动电流过大：某些设备在启动时需要较大的电流。如果启动电流超过欠压保护器的额定值，保护器可能会误认为是欠压情况并跳闸。

4. 欠压设定值过低：欠压保护器通常有一个设定值，当电压低于这个设定值时触发保护。如果设定值设置得过低，即使是正常的电压波动也可能导致保护器跳闸。

5. 保护器故障：欠压保护器本身可能存在故障或损坏。例如，内部电路失效、感应装置故障或保护器元件老化等问题可能导致保护器错误地跳闸。

如果欠压保护器频繁跳闸，建议进行以下操作：

1. 检查电力系统：确保电力系统没有故障或问题。检查电源和其他设备是否正常运行，检查电力线路是否无故障。

2. 检查负载情况：检查电力系统的负载是否适当，并确认没有过载或短路现象。确保所有设备的负载在欠压保护器的允许范围内。

3. 检查设定值：检查欠压保护器的设定值是否合适。根据实际情况，调整欠压保护器的设定值，使其适应电力系统的工作要求。

4. 检查保护器本身：如果上述步骤均正常，但保护器仍然频繁跳闸，可能是保护器本身存在问题。在这种情况下，建议请专业人员检查保护器并进行必要的维修或更换。

重要的是确保电力系统的稳定性和安全性，因此如果无法解决频繁跳闸的问题，建议咨询专业的电力工程师或技术人员进行详细的调查和诊断。

保护电路的设计，无疑是电源设计中一个非常重要的环节，它对于提高电源工作的安全可靠性、延长电源的使用寿命都起着十分重要的作用。在设计保护电路时，一方面要保证其功能完善，工作稳定可靠：另一方面应力求简单明了，避免繁复。本文介绍的开关电源欠压保护电路，欠压检测与反馈控制合用同一只光耦，可以对电源输出欠压作出准确灵敏的反应并充分利用了3842自身的电路特点，使用简单的阻容元件实现了欠压保护电路的自动恢复功能。

本文所介绍的开关电源欠压保护电路就是基于这种控制模式设计的。

3842的内部结构及其控制电路

3842电源芯片是一种常用的开关电源控制器芯片，采用当前模式PWM控制架构。它的主要作用是将输入直流电压转换为所需的输出直流电压，并实现稳定的电源供应。以下是3842电源芯片的工作原理的基本步骤：

1. 反馈回路：3842芯片通过反馈回路监测输出电压，以保持输出电压稳定在设定值。典型的反馈回路通常使用电流型反馈或电压型反馈。

2. 输入电压采样：芯片内部的采样电路会定期检测输入电压的水平，以便适应输入电压的变化。

3. 错位比较：3842芯片使用一个比较器，将反馈的输出电压信号与内部参考电压进行比较。根据比较结果，芯片将进行调整以控制开关管（MOSFET）的驱动信号。

4. PWM调宽控制：基于比较结果，3842芯片会产生一个PWM（脉宽调制）信号，通过对PWM信号的调宽来控制MOSFET的导通和截止，实现开关频率调节。脉宽调制控制技术能够控制开关管的通断情况，从而控制输出电压和电流。

5. 输出过流保护：3842芯片还通常具有输出过流保护功能。当输出电流超过设定值时，芯片会通过相应的保护电路将开关管关断，以防止输出电流过大。

总的来说，3842电源芯片通过比较反馈信号和内部参考电压，以及采用PWM调宽控制的方式，实现对开关管驱动信号的调节，从而实现开关电源的稳定输出。该芯片具有较高的稳定性、可靠性和保护特性，广泛应用于开关电源控制领域。

3842电源芯片的工作原理是什么

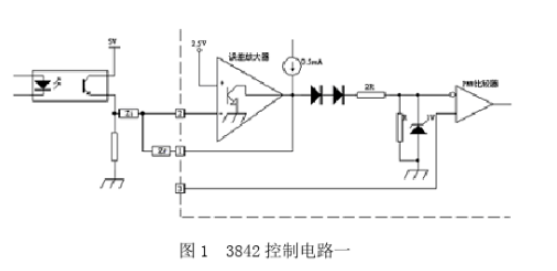

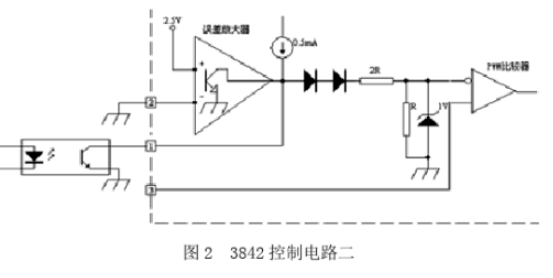

3842的工作原理已为大家所熟知，本文在此不作重复介绍。值得注意的是3842误差放大器的输出结构，在2脚接地时，误差放大器会完全截止，不再吸入电流，这就使3842的应用具有了一定的灵活性。图1.图2是两种常用的3842控制电路。图1是标准的3842控制电路
