断路器,避雷器试验方法有哪些

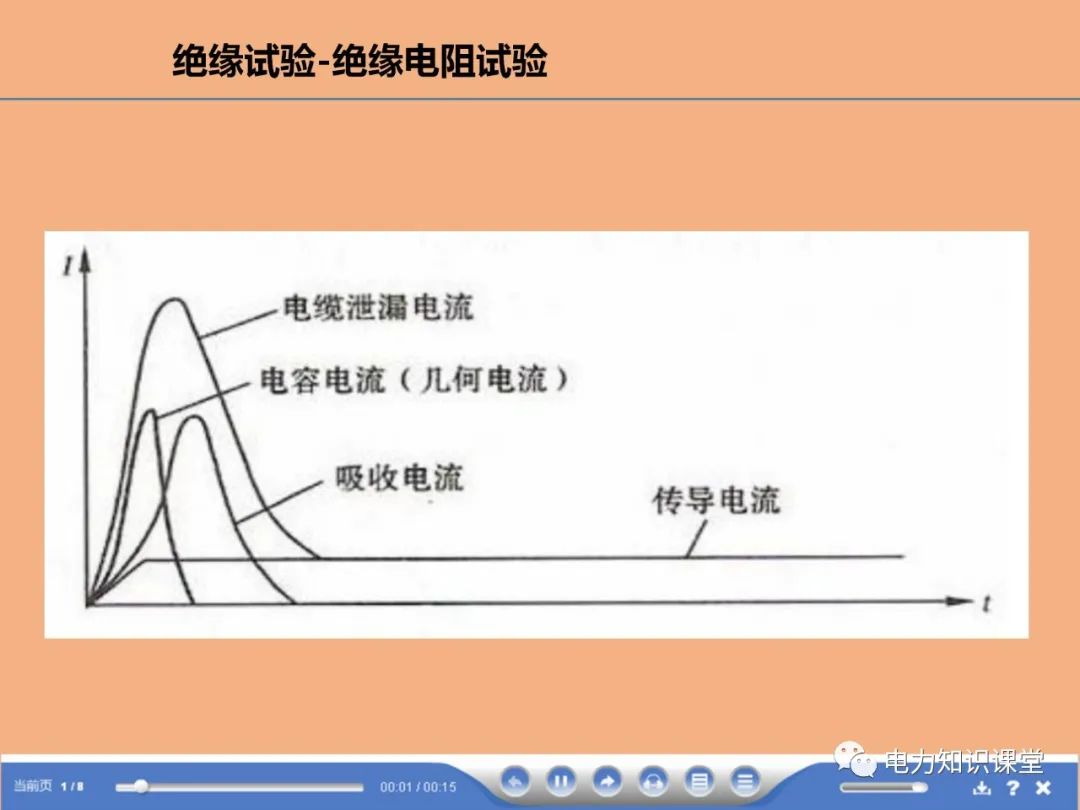

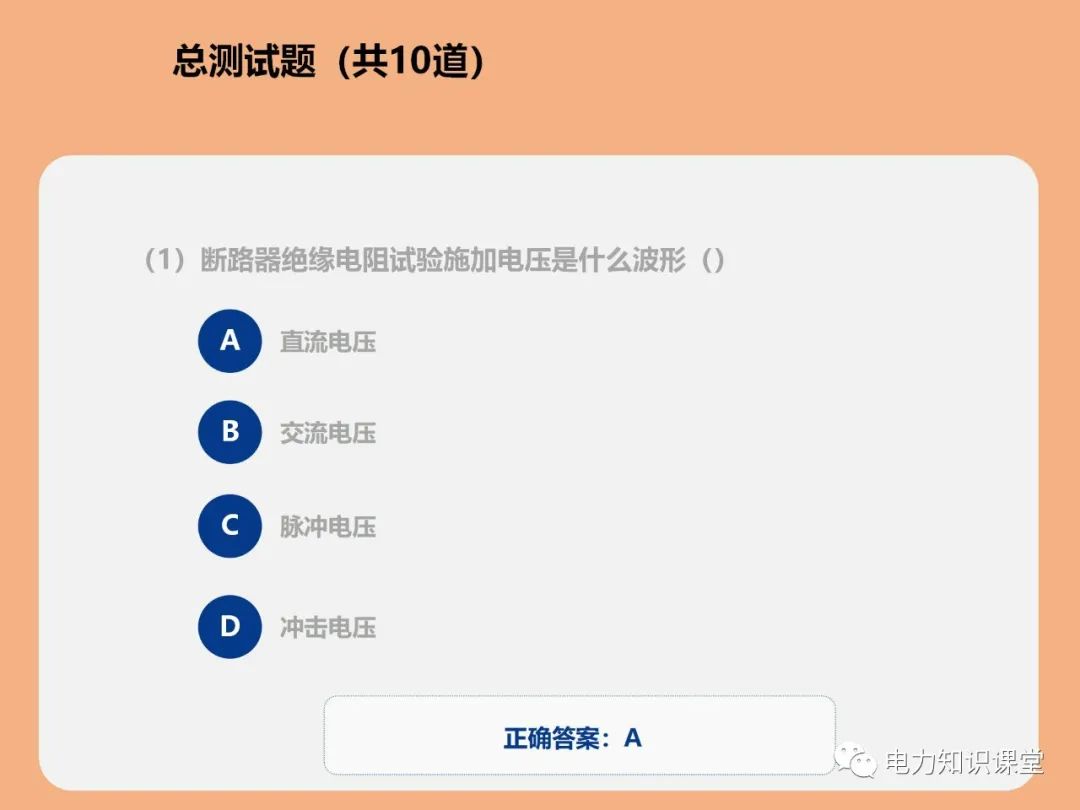

绝缘试验-绝缘电阻试验

（1）试验目的

高压多油断路器：检查绝缘拉杆对地绝缘，通过该项目可领面发现拉杆受潮、裂纹、表面沉积污染、弧道灼痕等贯穿性缺陷，对引出线套管的严重绝缘缺陷又能有所反应。

高压少油断路器:

合闸状态下：检查绝缘拉杆对地绝缘。分闸状态下：检查断口之间的绝缘以及内部灭弧室是否受潮或烧伤。对于真空断路器、压缩空气断路器和SF6断路器，主要测量支持瓷套、拉杆等一次回路对地绝缘电阻。

该资料已在星球更新，会员可扫码直接下载

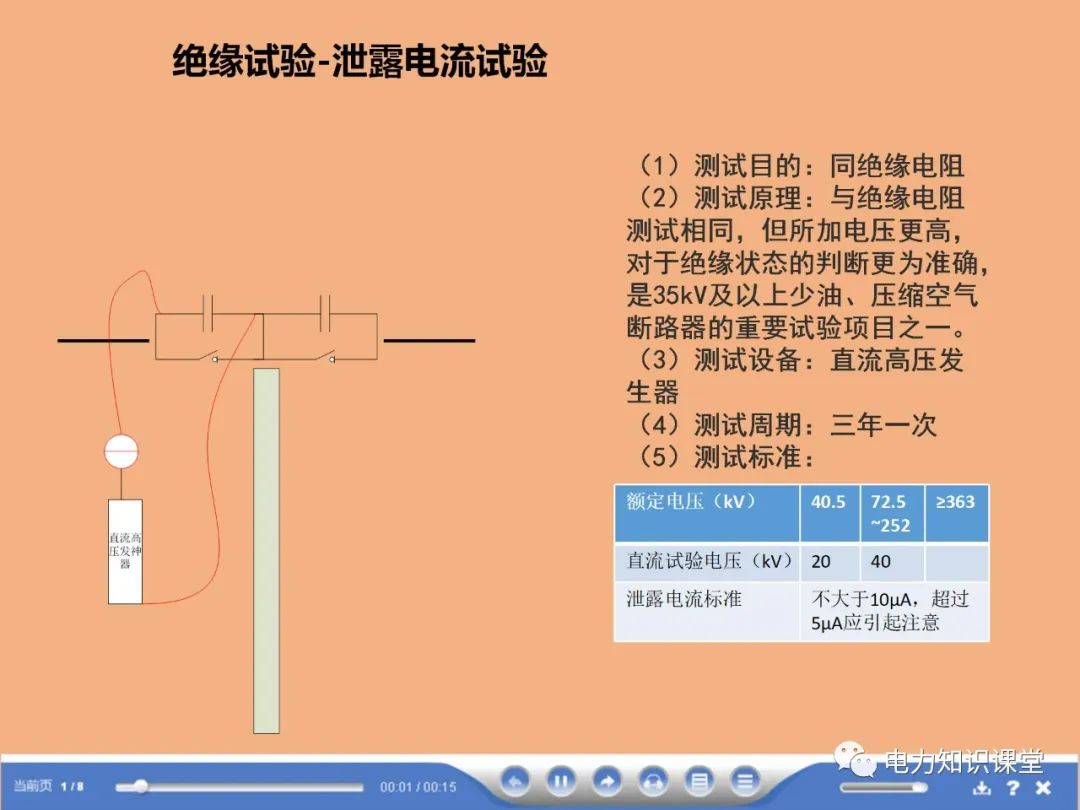

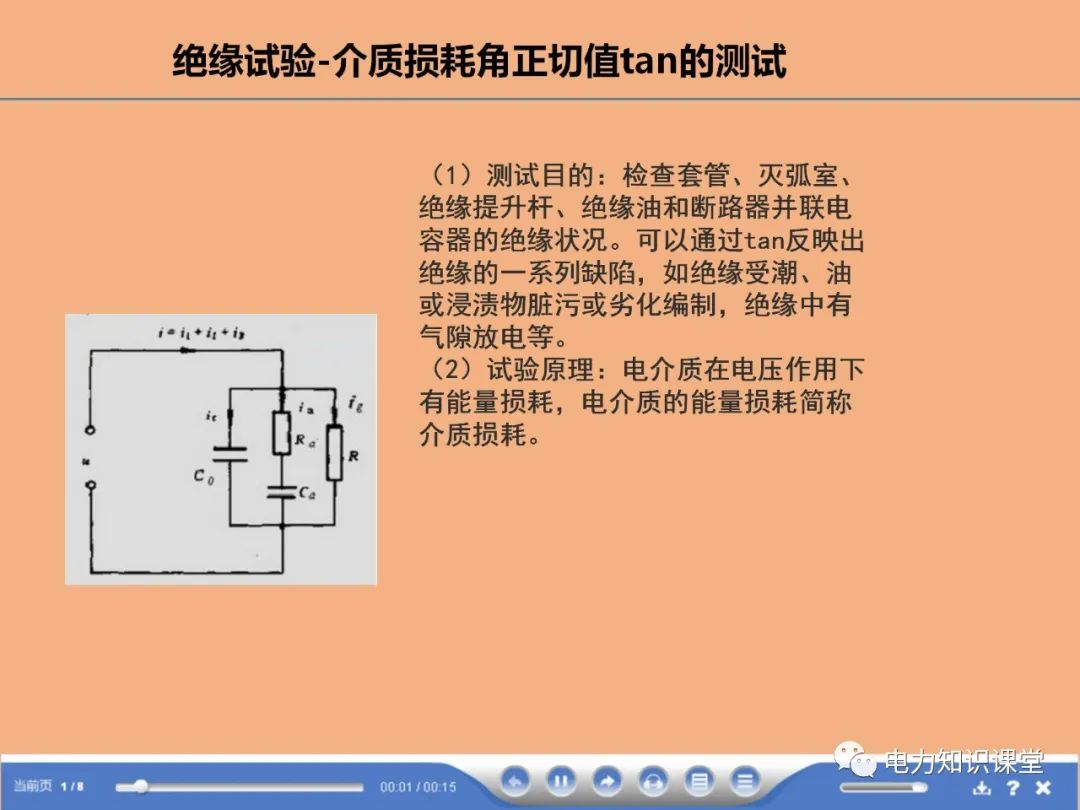

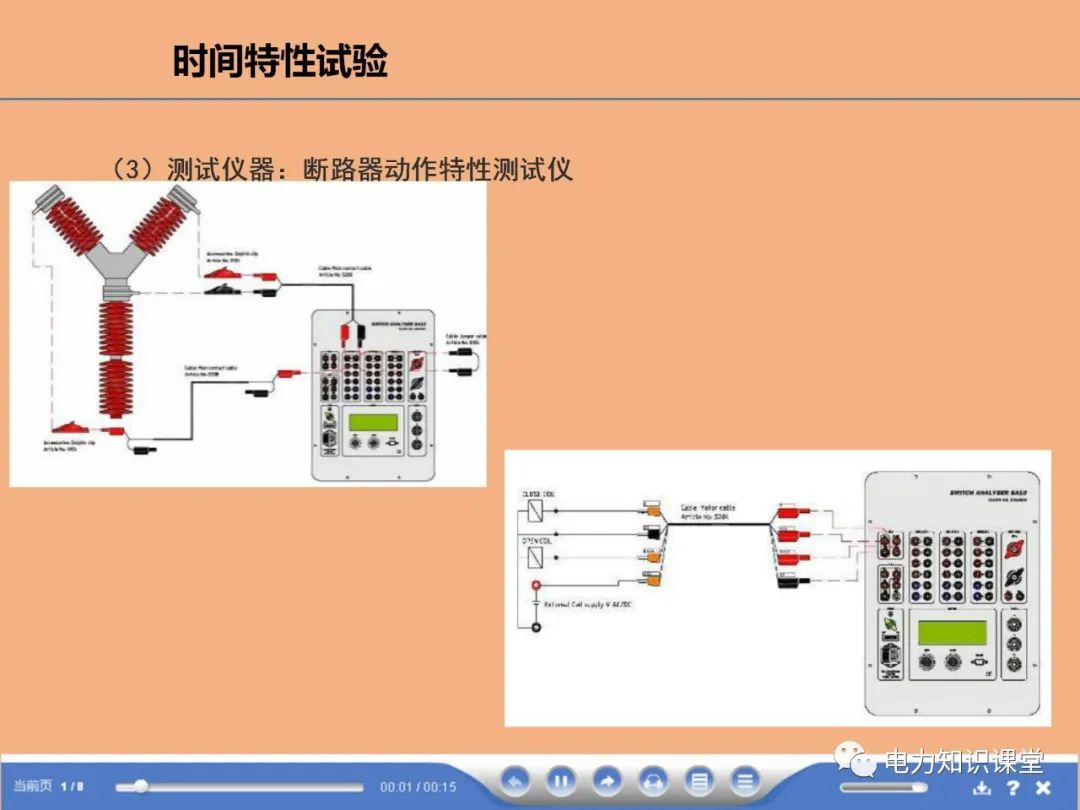

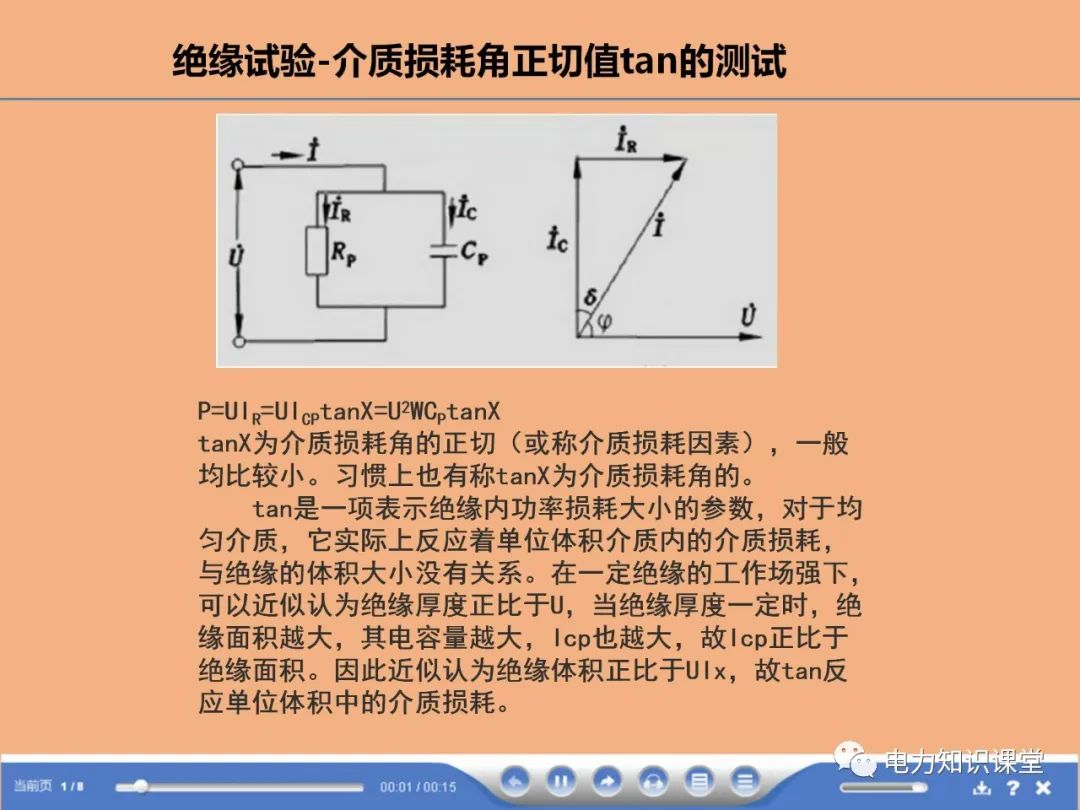

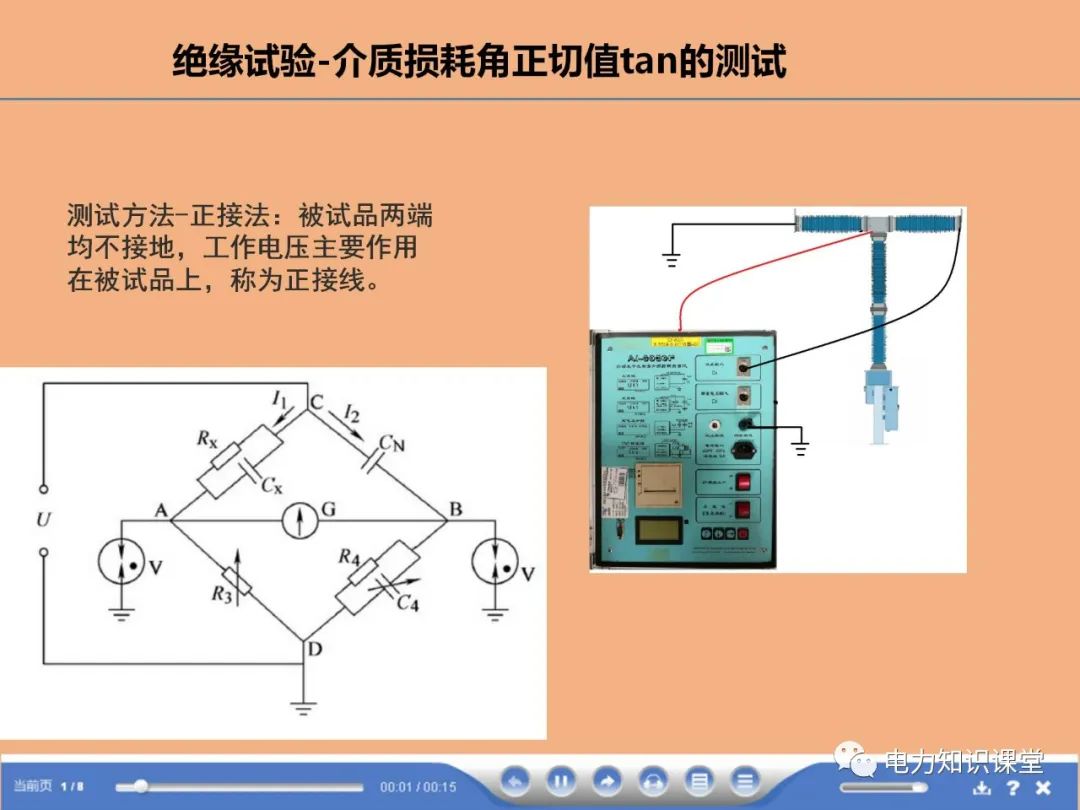

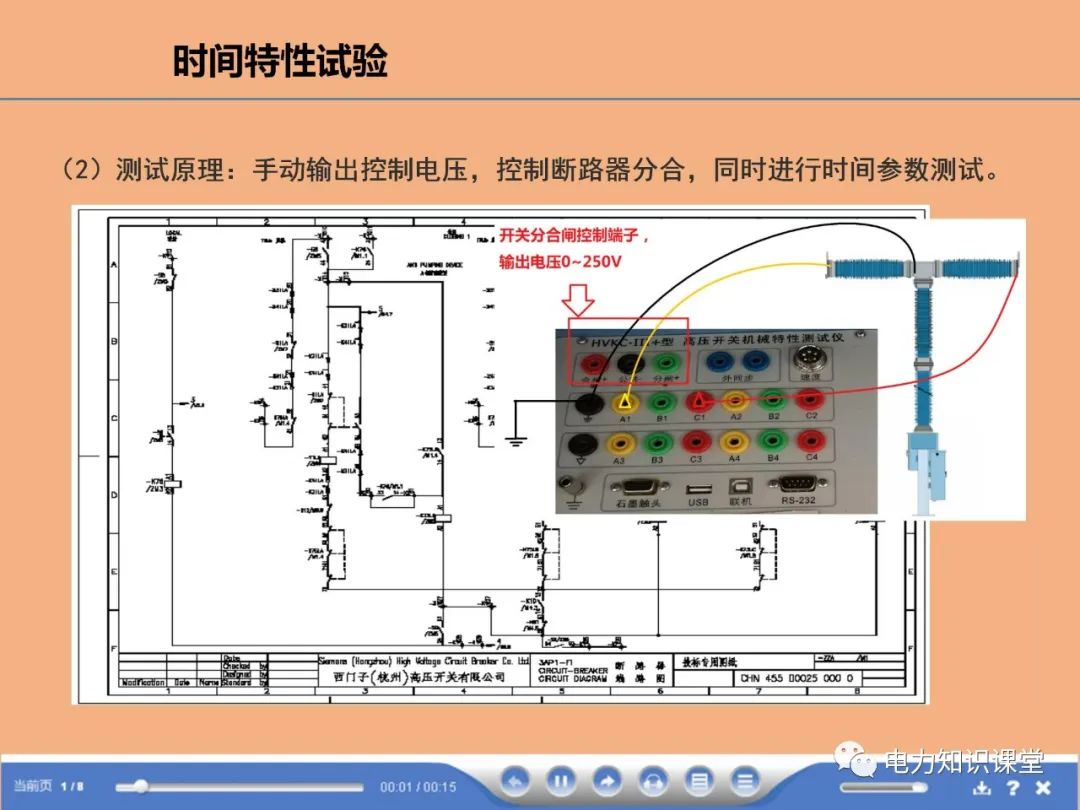

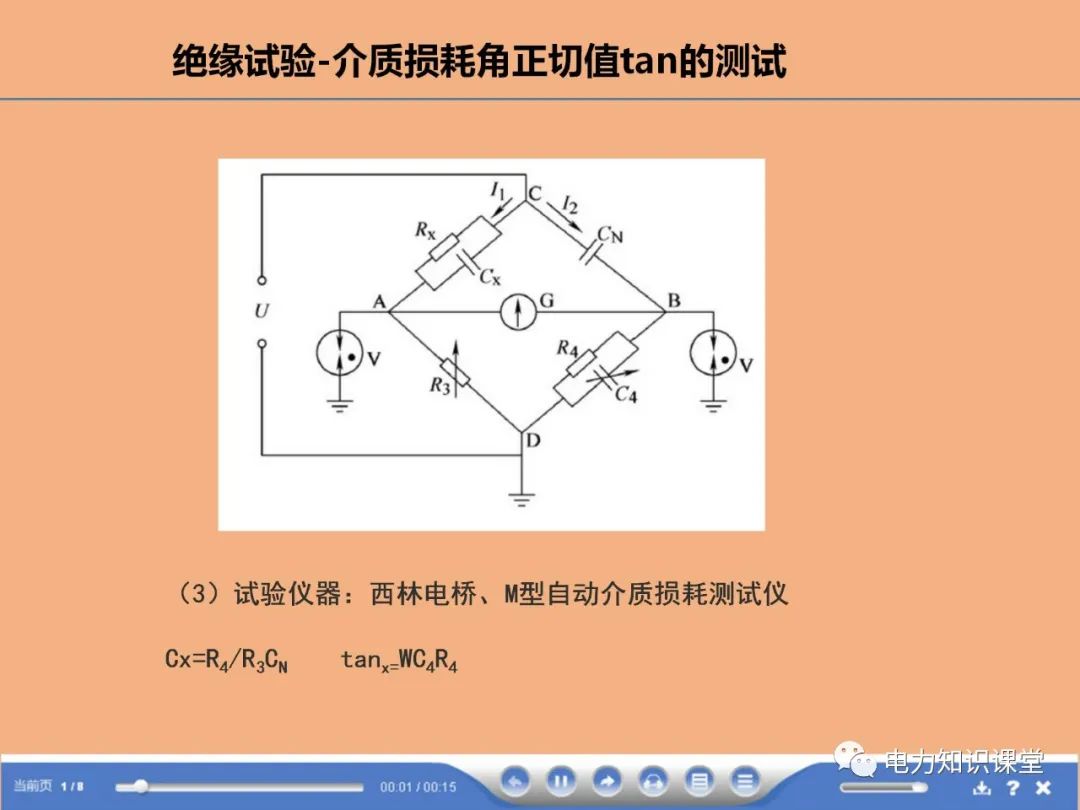

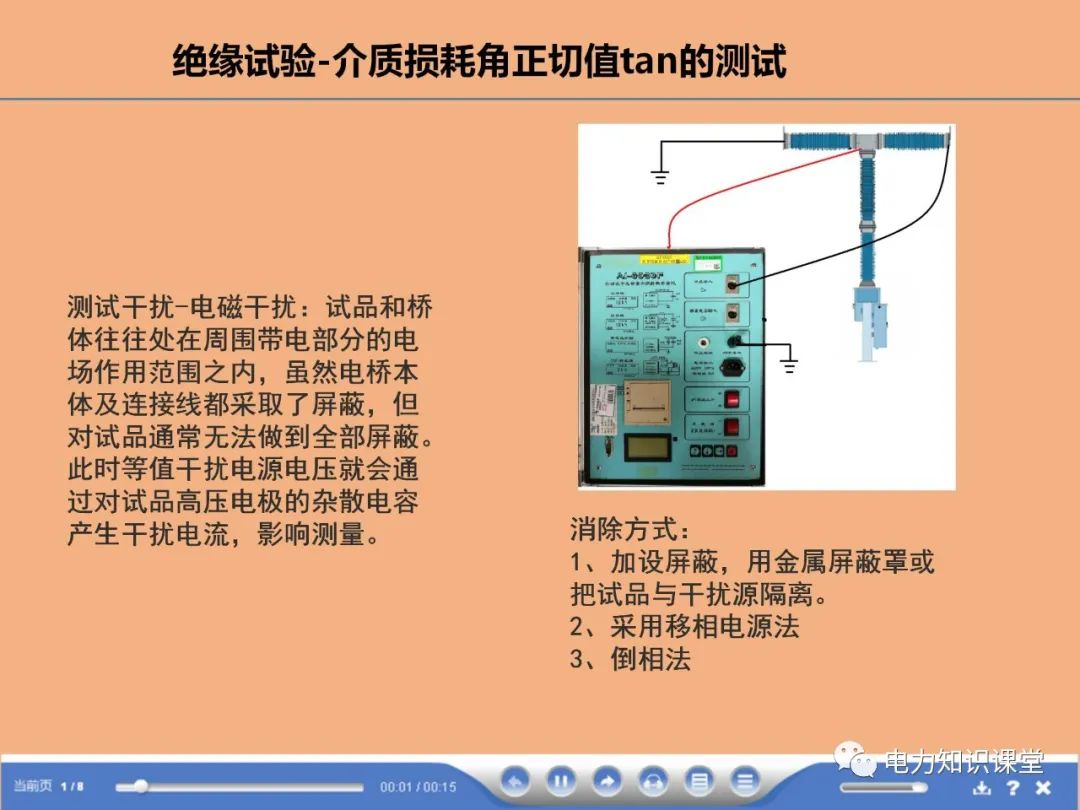

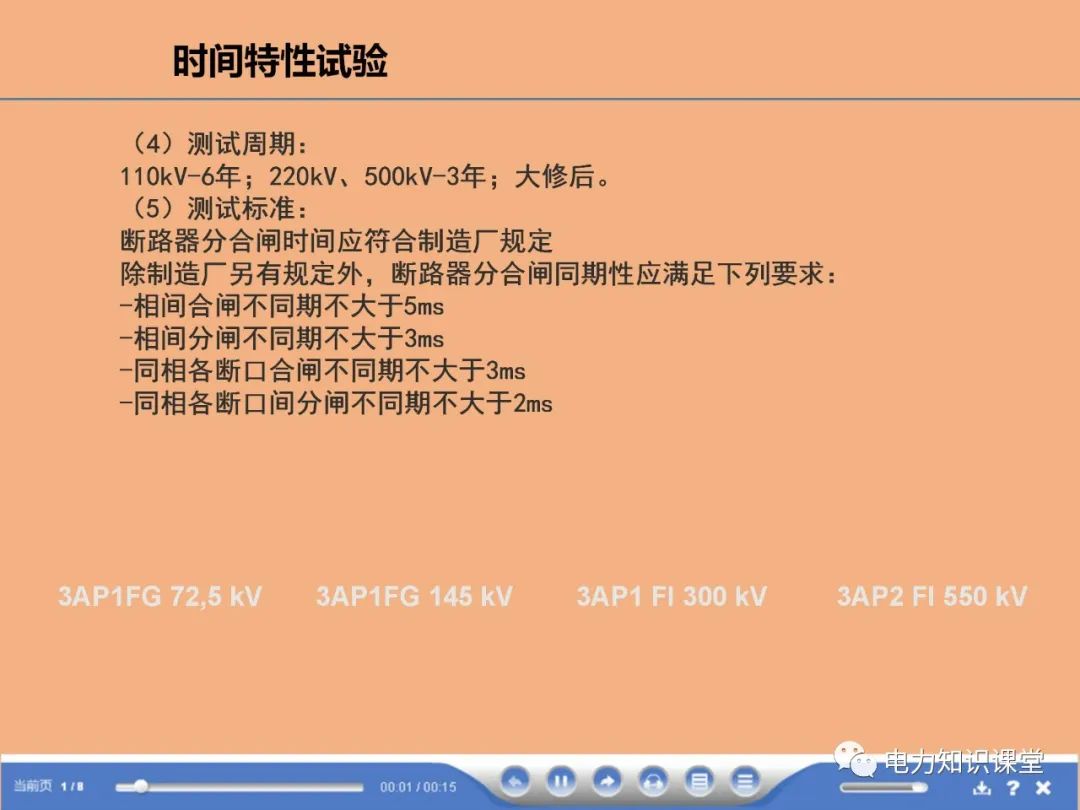

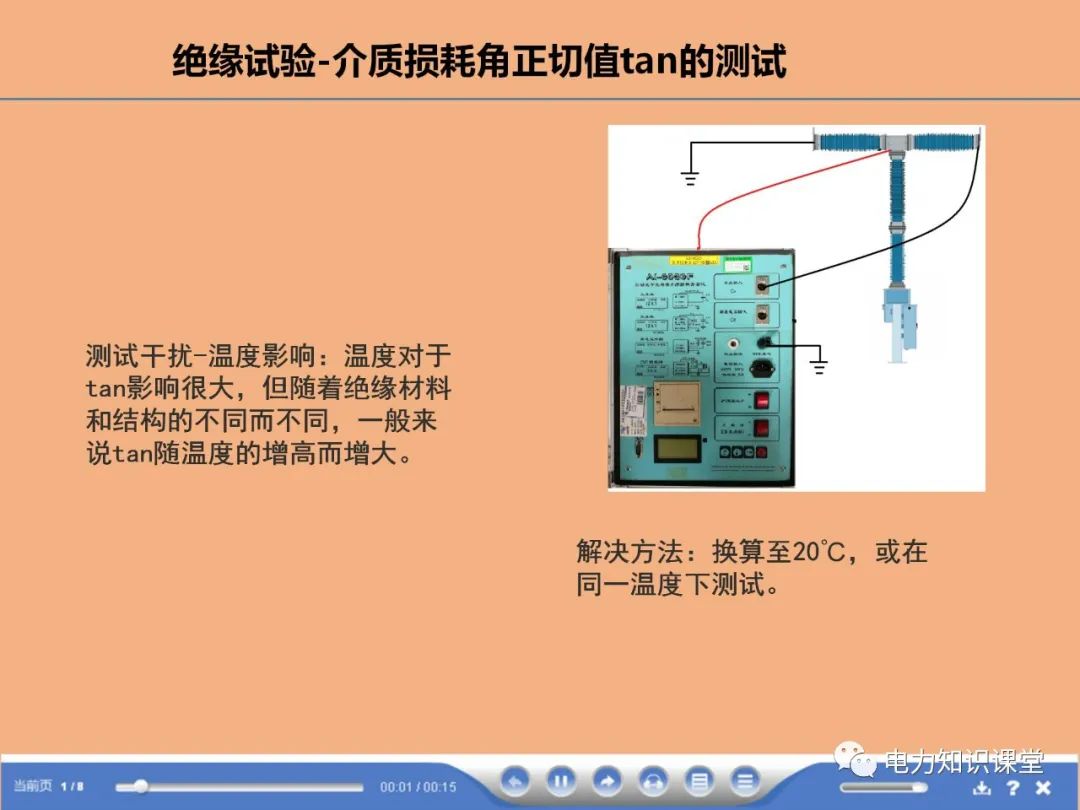

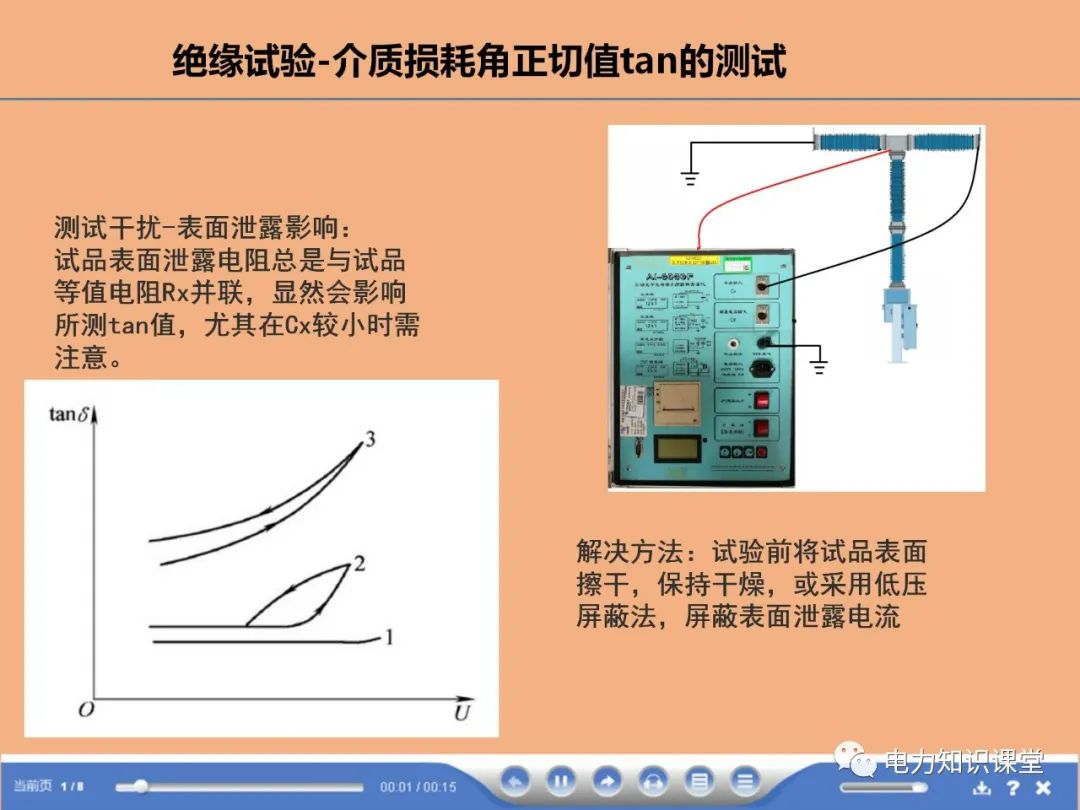

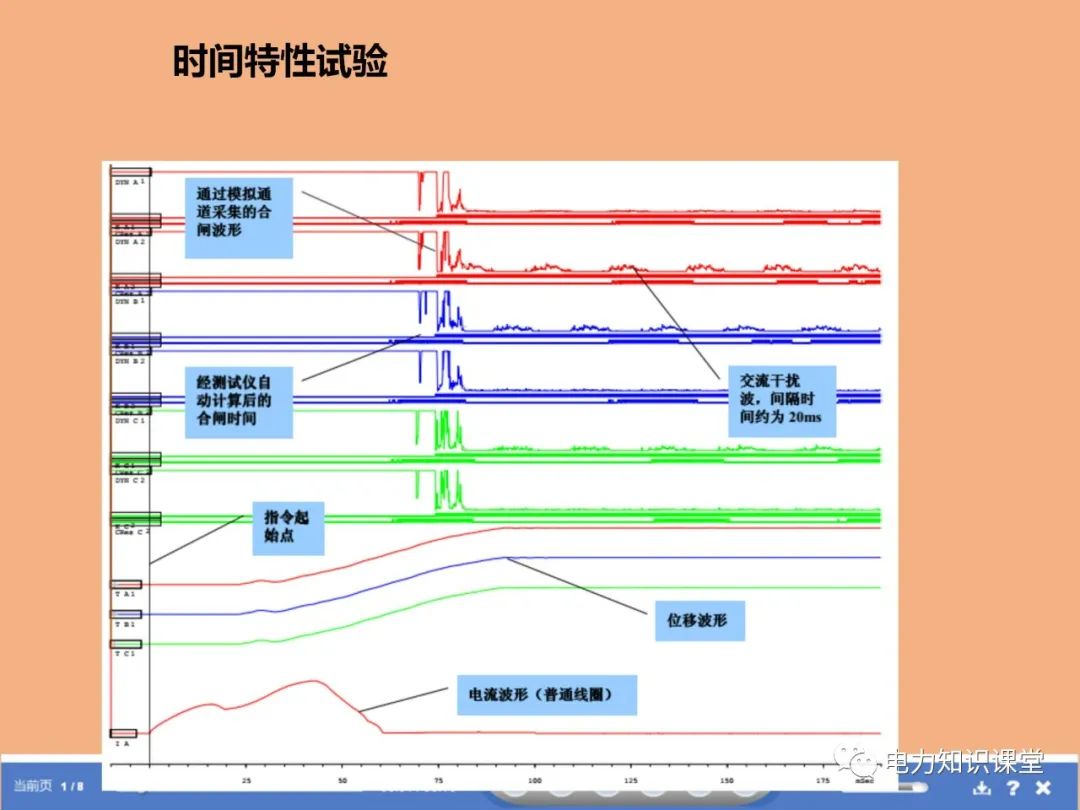

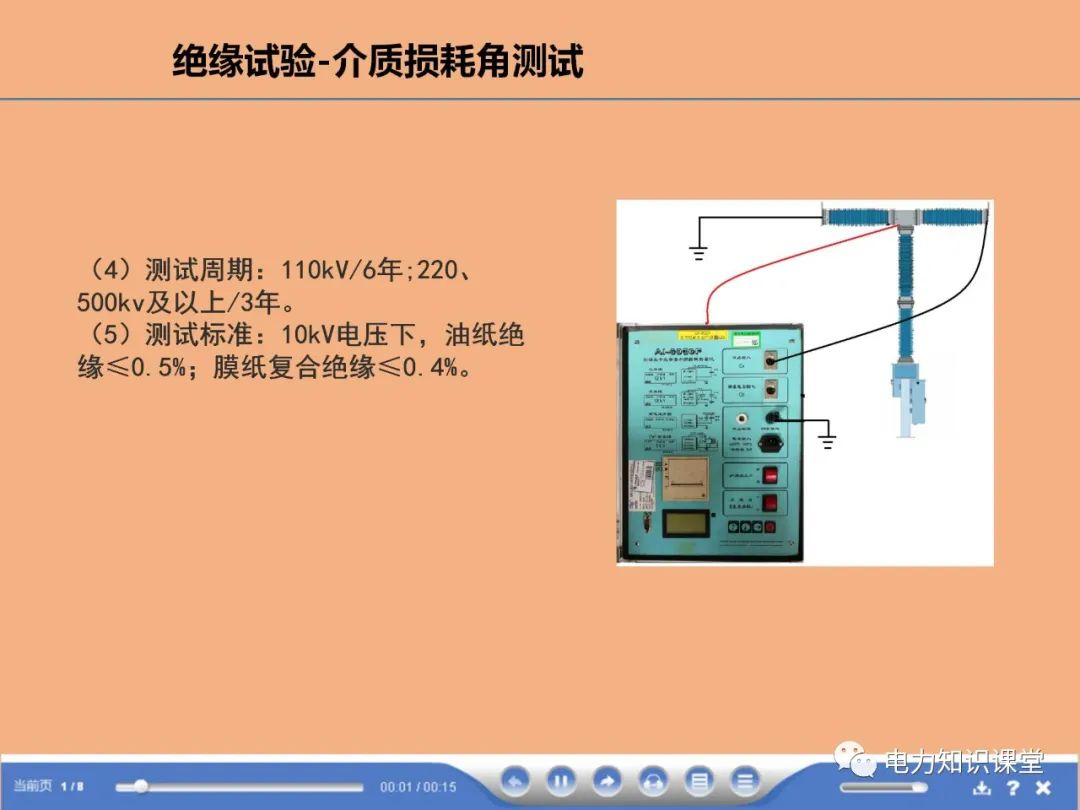

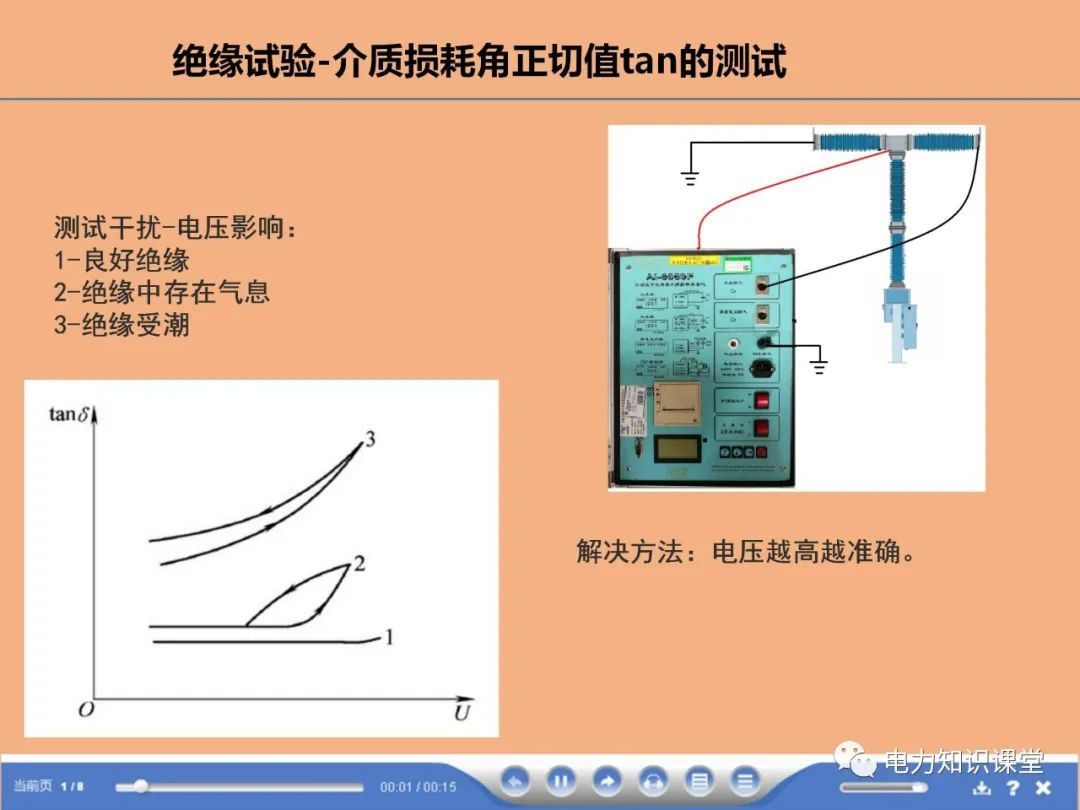

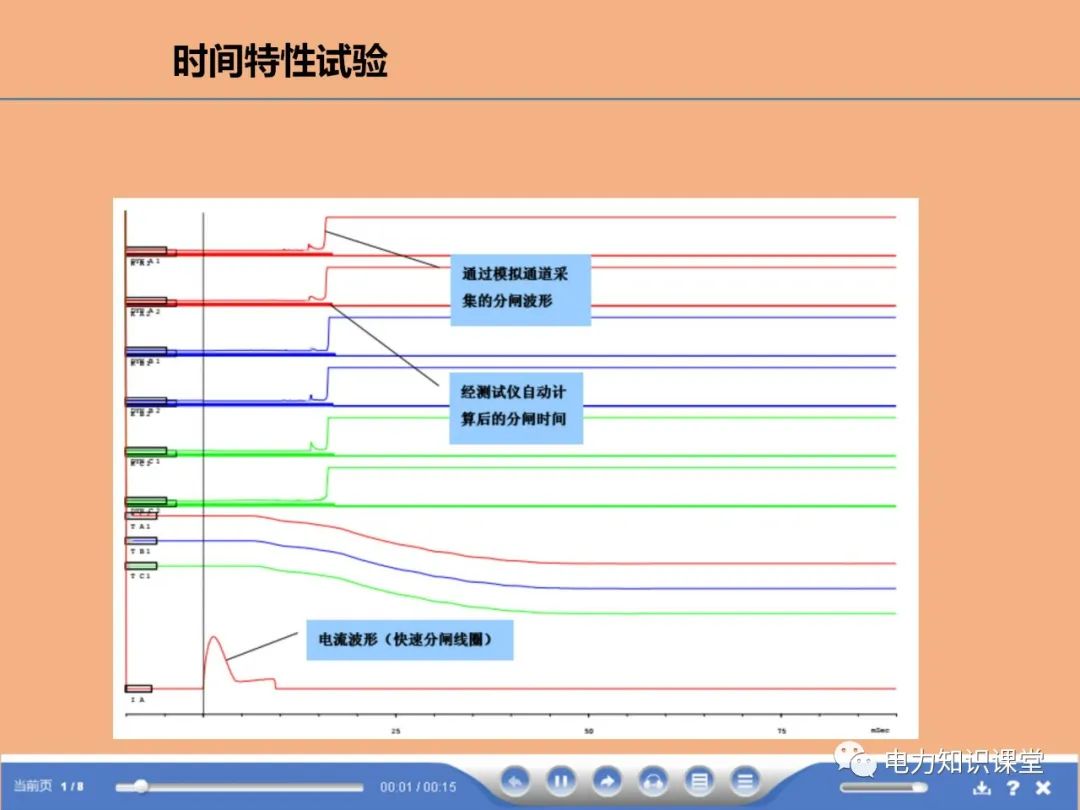

时间特性试验

(1)测试目的:

断路器的分合闸速度、分合闸时间，分合闸不通气程度，以及分合闸线圈的

动作电压，直接影响断路器的关合和开断性能。

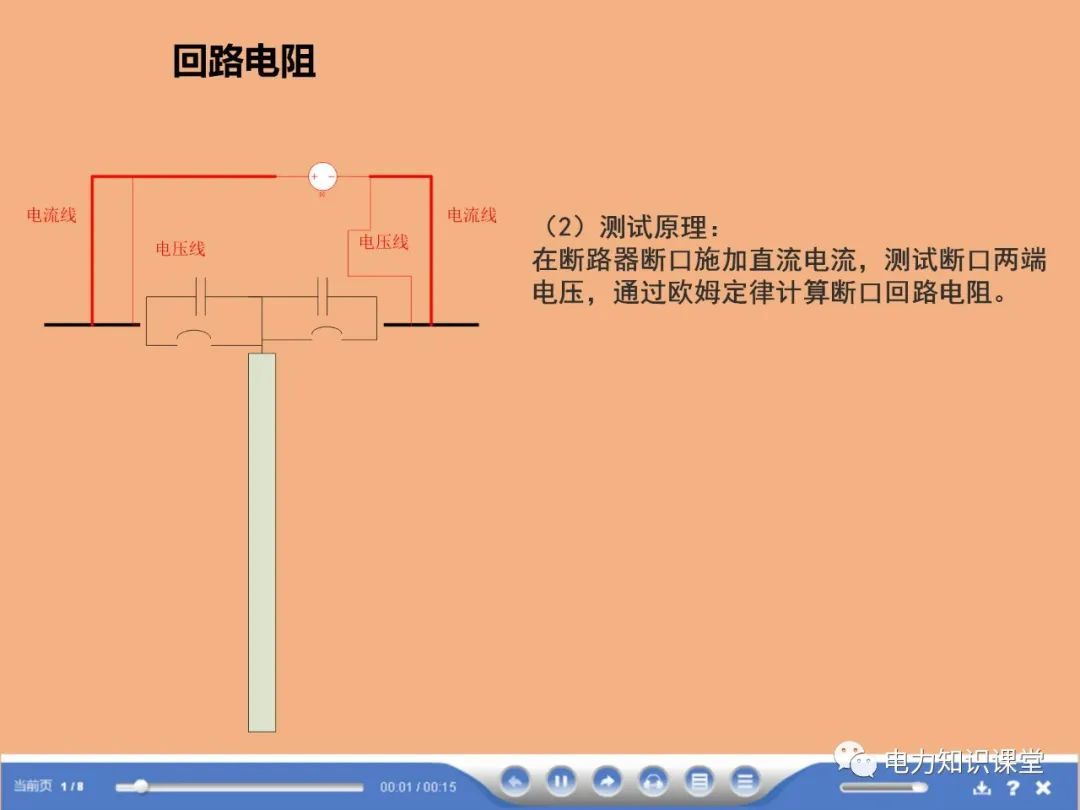

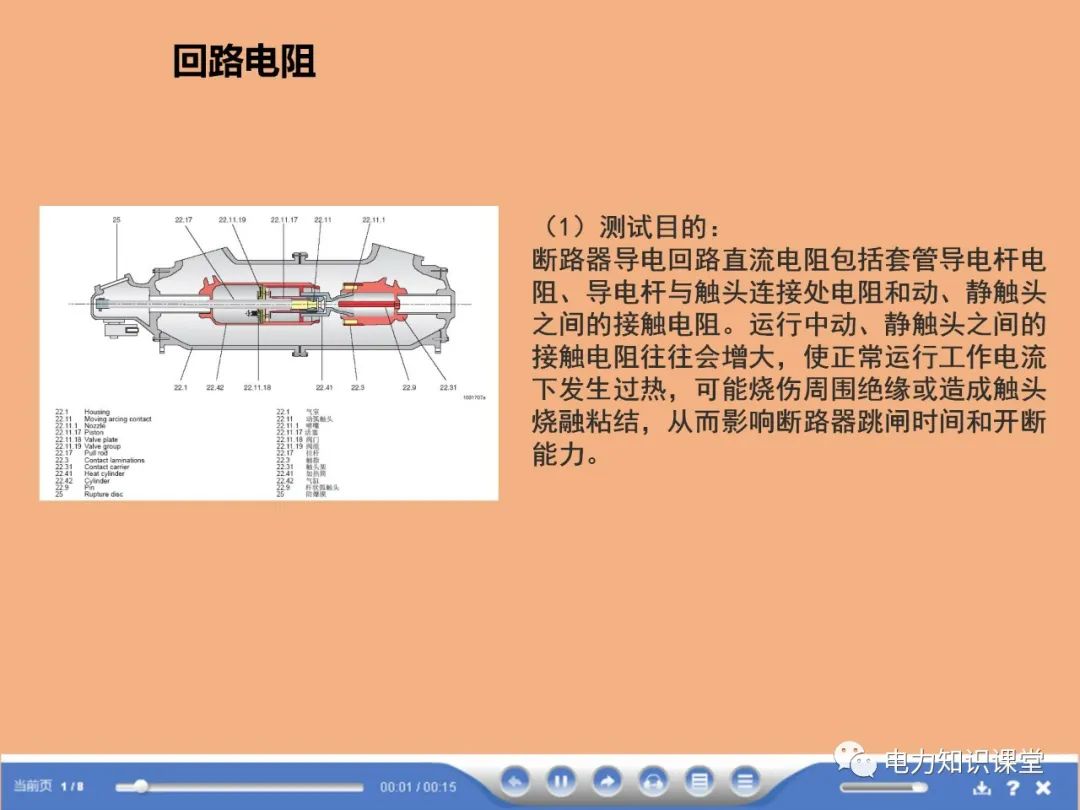

回路电阻

(3)测试周期: 110kV, 6年; 220kV、 500kV,3年。

(4)测试仪器:回路电阻测试仪

(5)测试标准:敞开式断路器的测量值不大于制造厂规定值的120%，对于GIS中的断路器按制造厂规定。

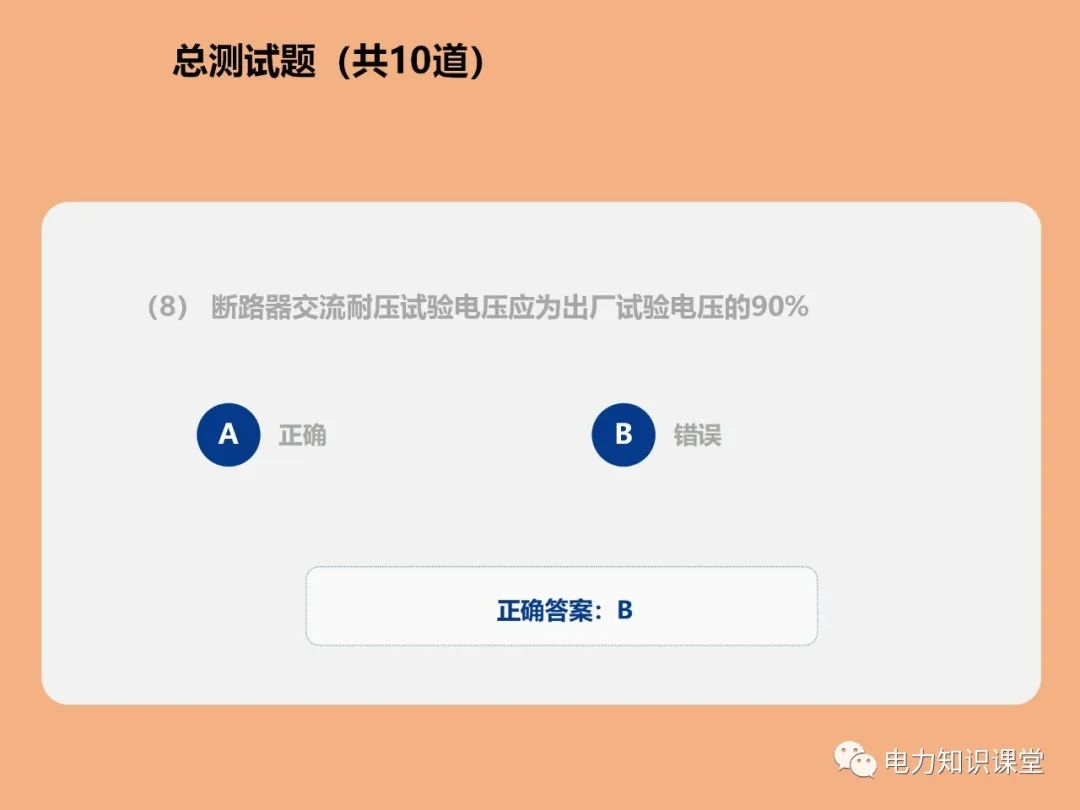

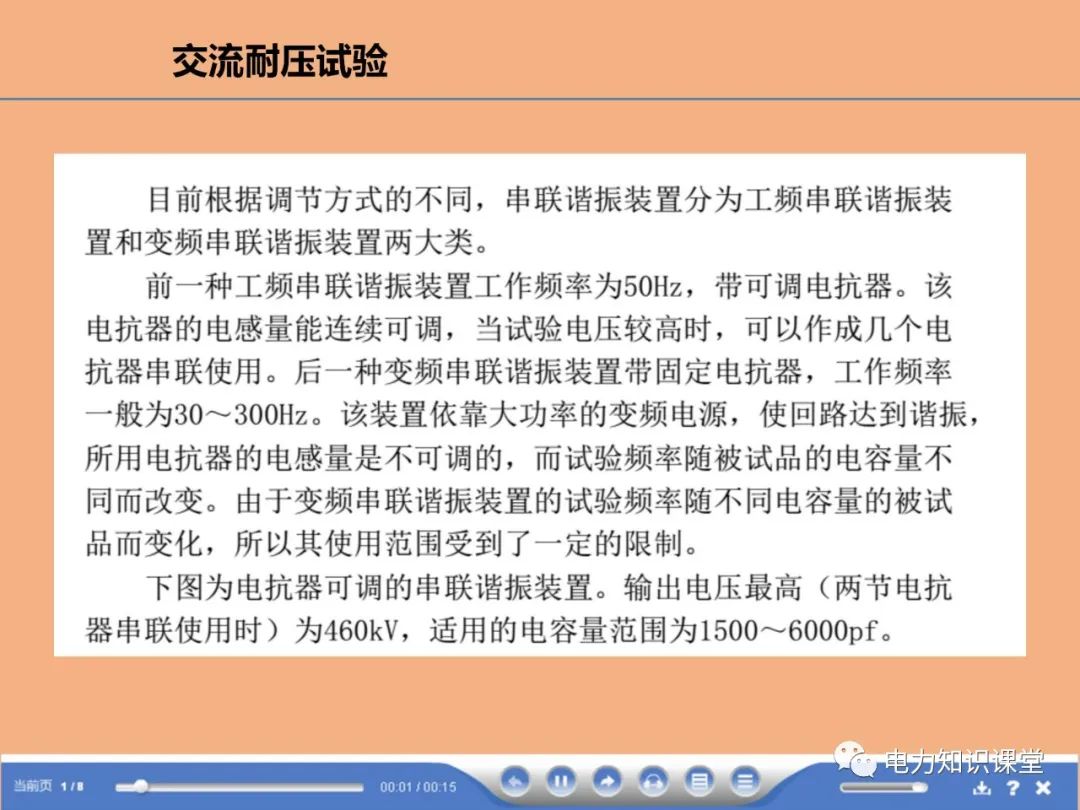

交流耐压试验

(1)测试目的:当断路器的散件由制造厂晕倒安装现场组装充气，在运输

过程中内部零部件可能有位移或外界杂物、微粒混入内部，将改变原设计

的电场分布，造成绝缘薄弱环节二危害设备安全运行的隐患。

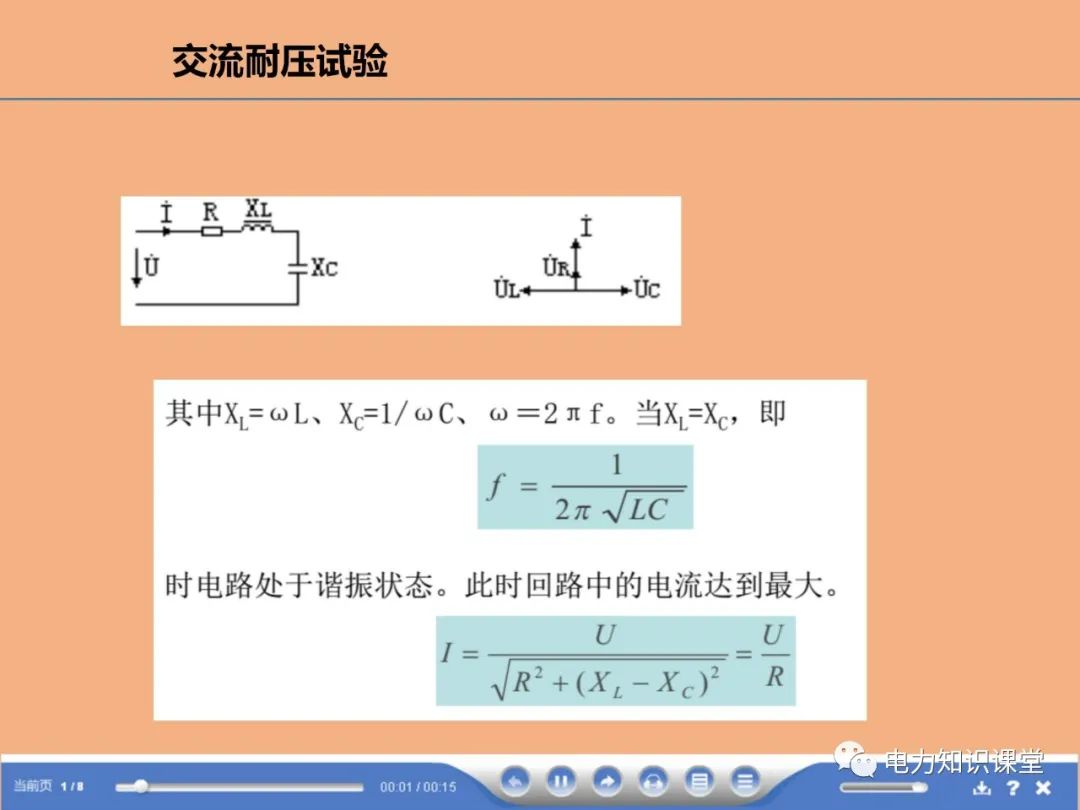

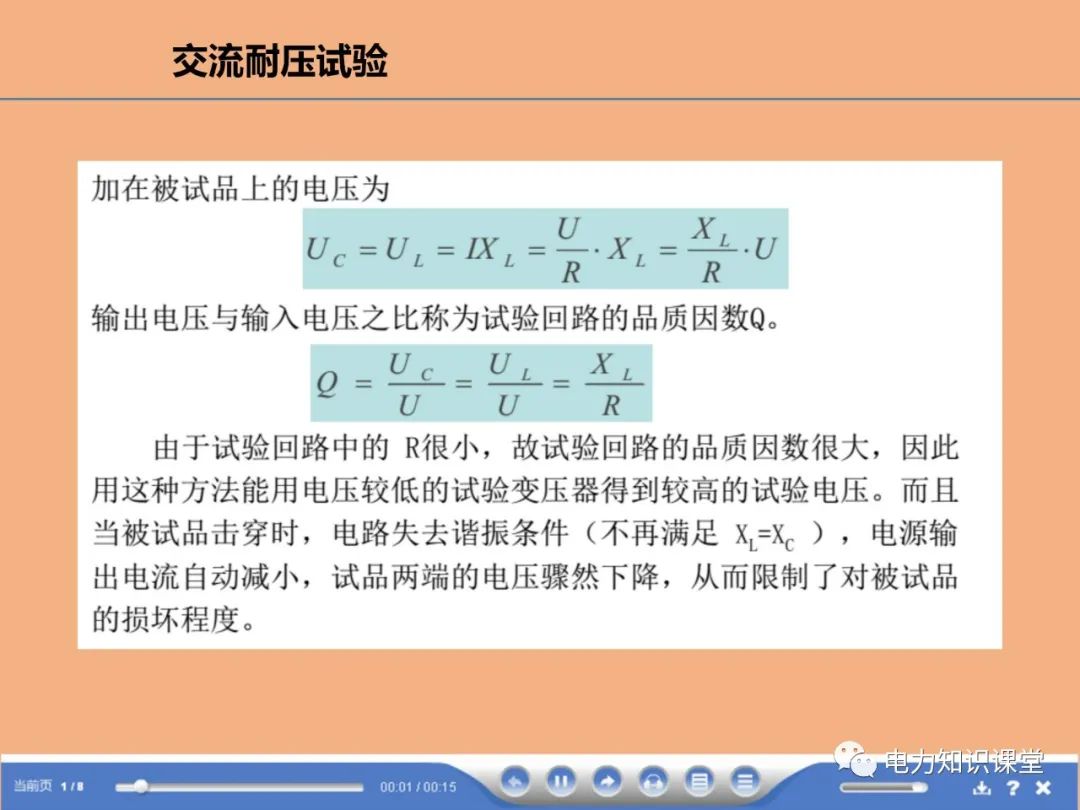

交流耐压试验

(3)测试周期:交接时、大修后

(4)测试仪器:串联谐振耐压装置

(5)测试标准:试验过程无闪络、击穿现象，试验电压电流不发生突变，试验前后绝缘电阻及气体测试结果无差异。

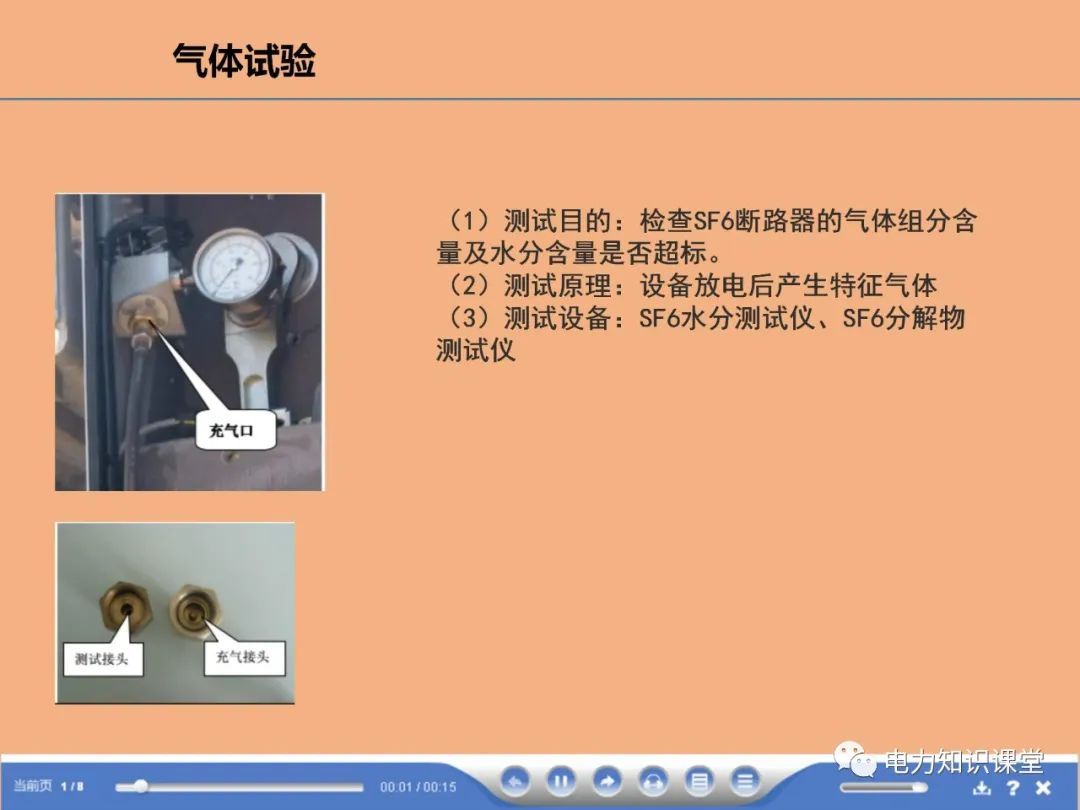

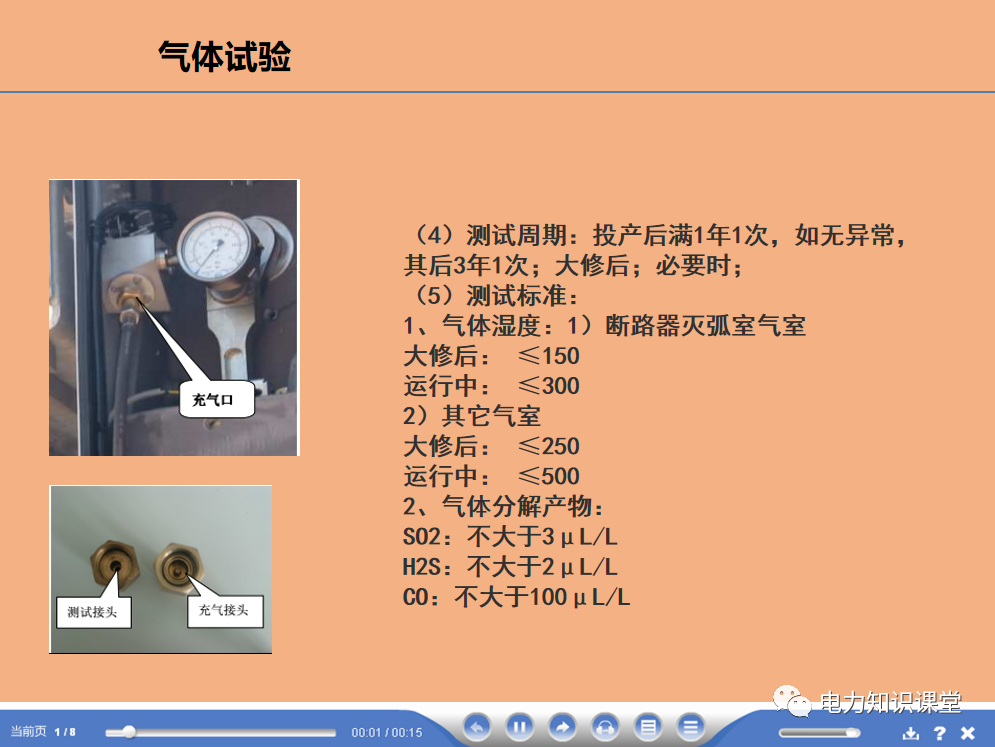

绝缘电阻试验

(1)试验目的

金属氧化物避雷器由金属氧化物阀片串联组成，没有火花间隙与并联电阻。通过测量其绝缘电阻，可以发现内部受潮及瓷质裂纹等缺陷

绝缘电阻试验

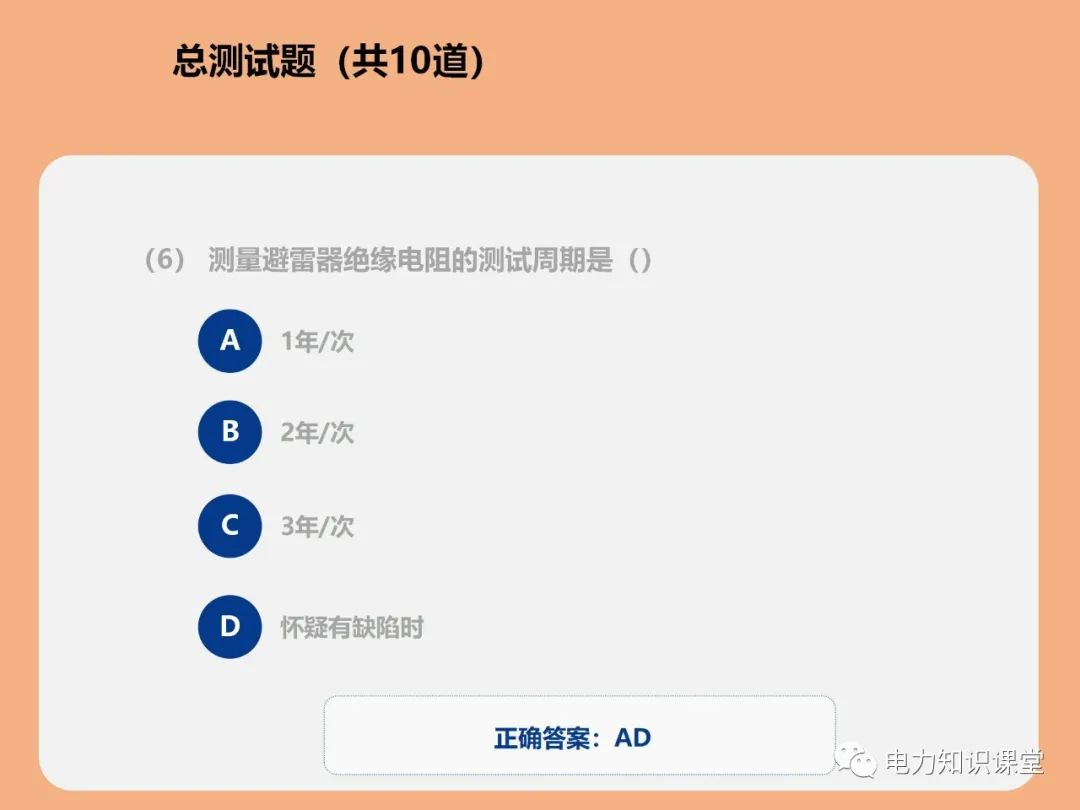

(3)测试周期:三年/次

(4)试验仪器

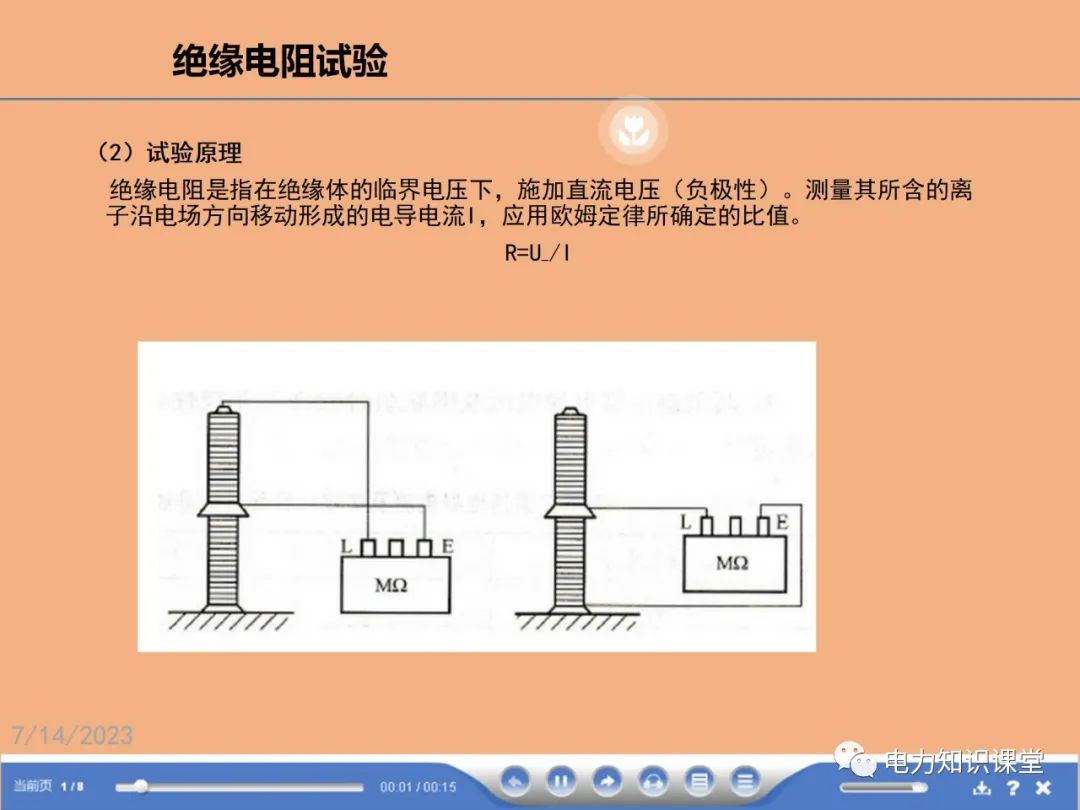

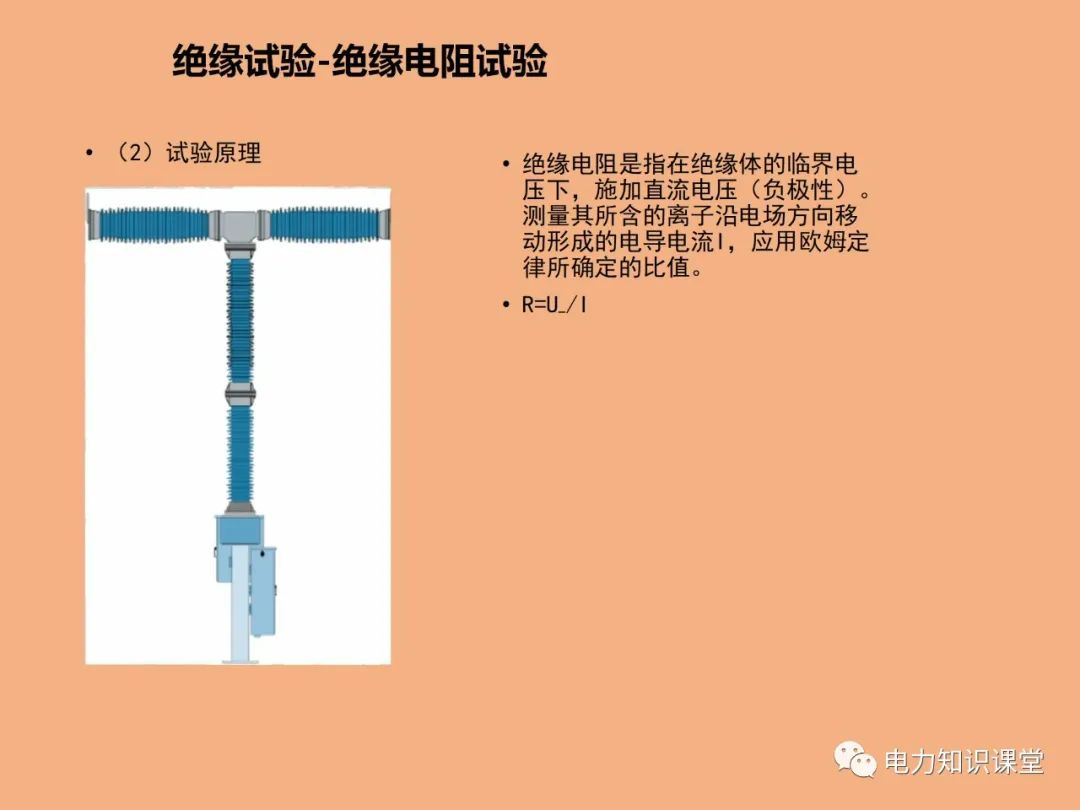

绝缘电阻是指在绝缘体的临界电压下，施加直流电压(负极性)。测量其所含的离子沿电场方向移动形成的电导电流,应用欧姆定律所确定的比值。

R=U_ /I

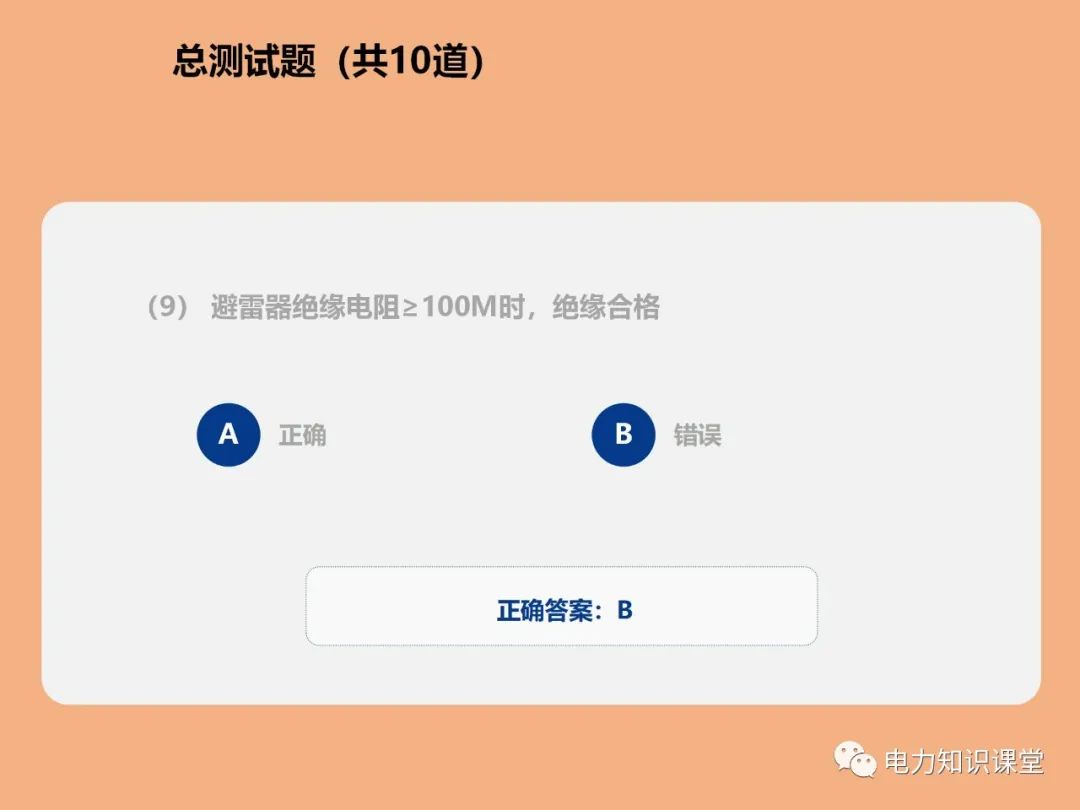

绝缘电阻试验

(5)试验标准底座绝缘:≥5MQ
主绝缘: 35kV以上:大于等于2500MQ

35kV及以下:大于等于1000MQ

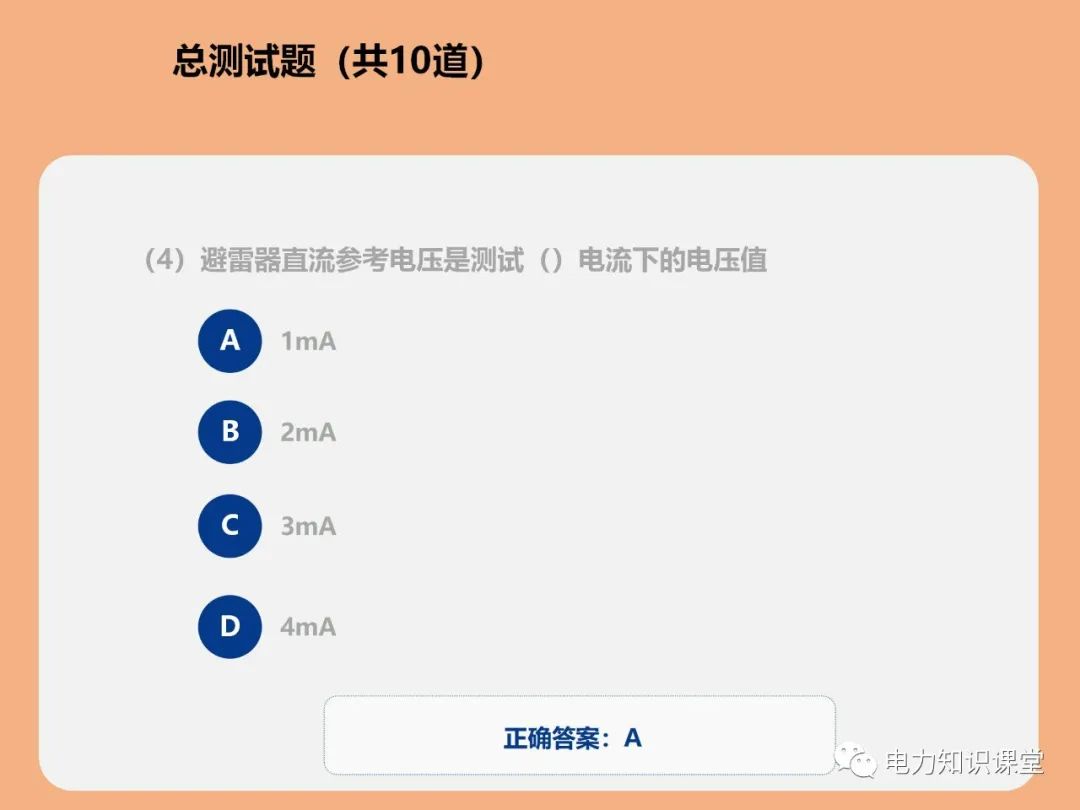

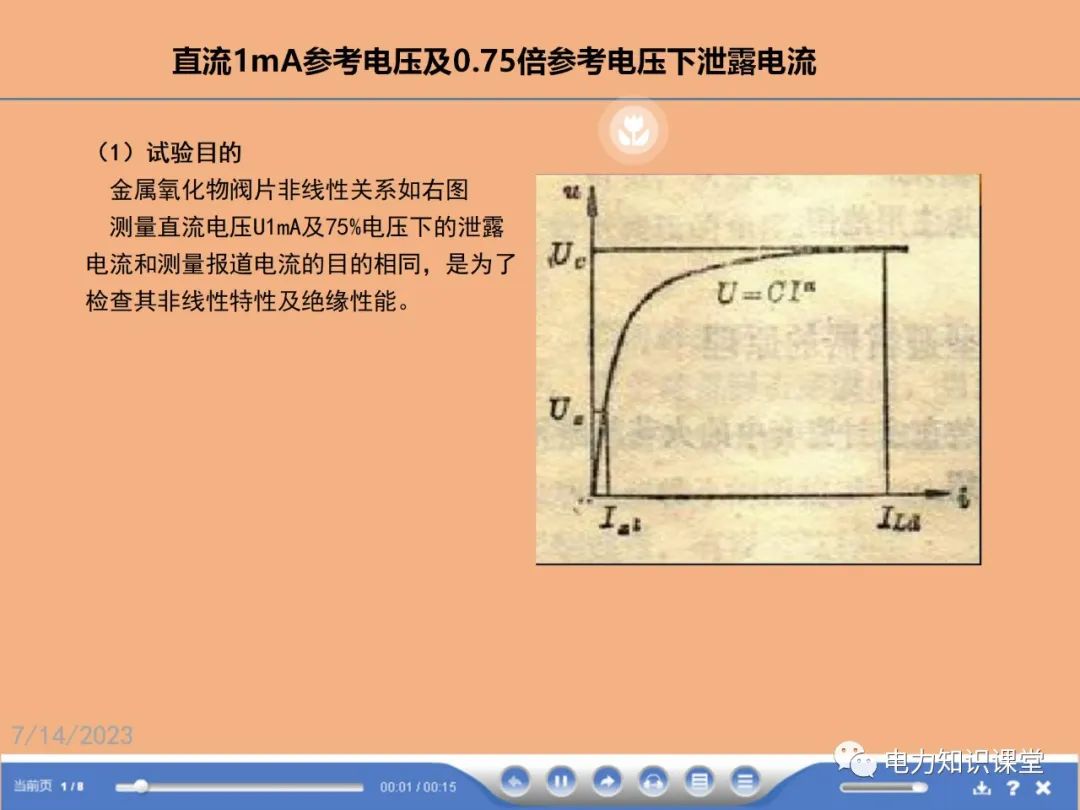

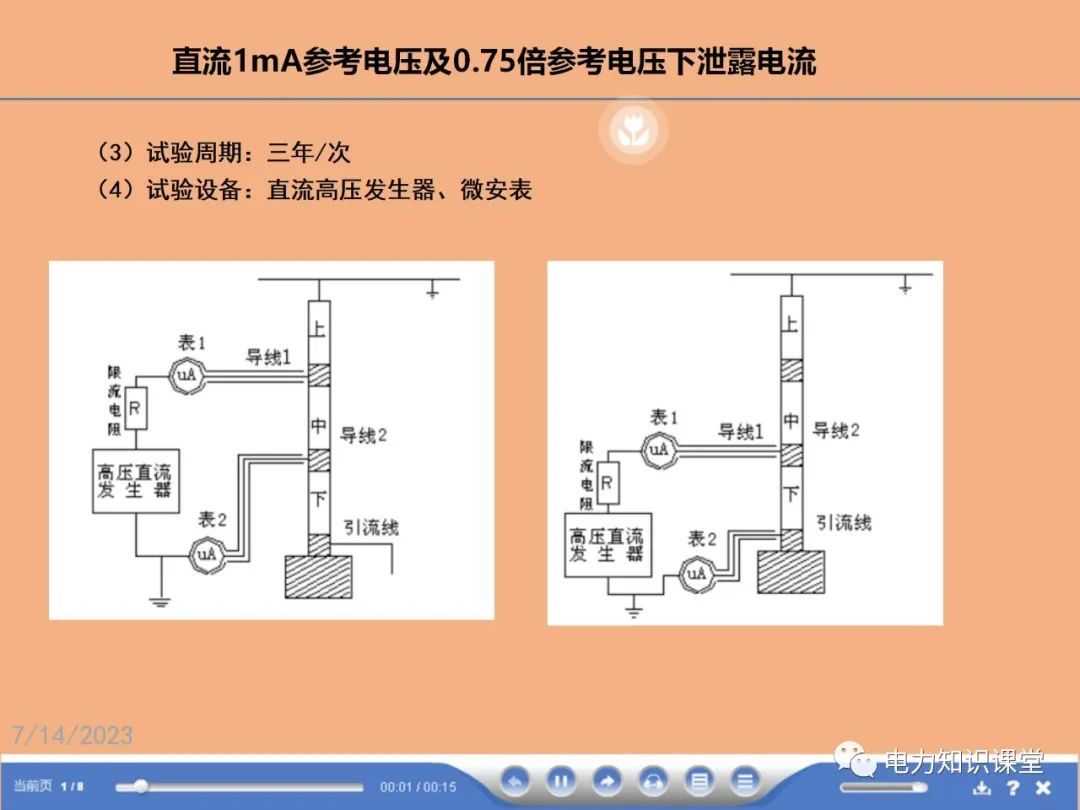

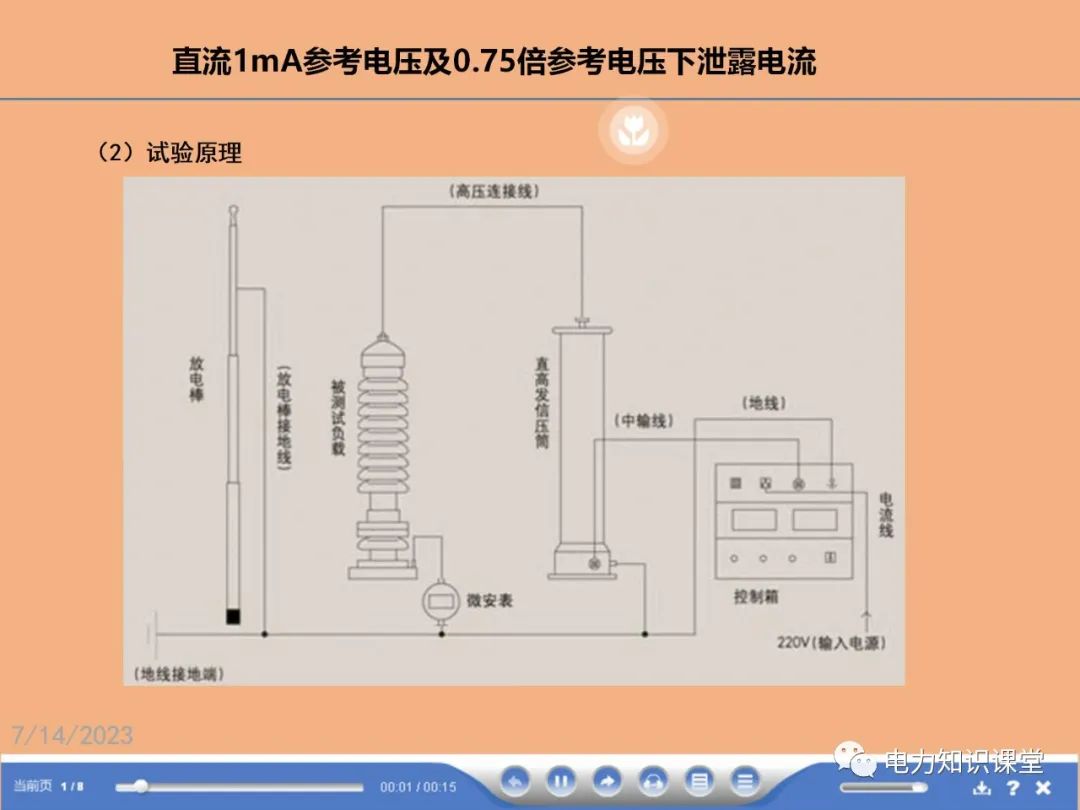

直流1mA参考电压及0.75倍参考电压下泄露电流

(5)试验标准:

直流1mA参考电压与出厂值比较相差不超过土5%0.75倍参考电压下泄露电流不大于50 μA

运行电压下交流泄露电流及阻性分量测试

（1）试验目的：检查避雷器阀片绝缘状况

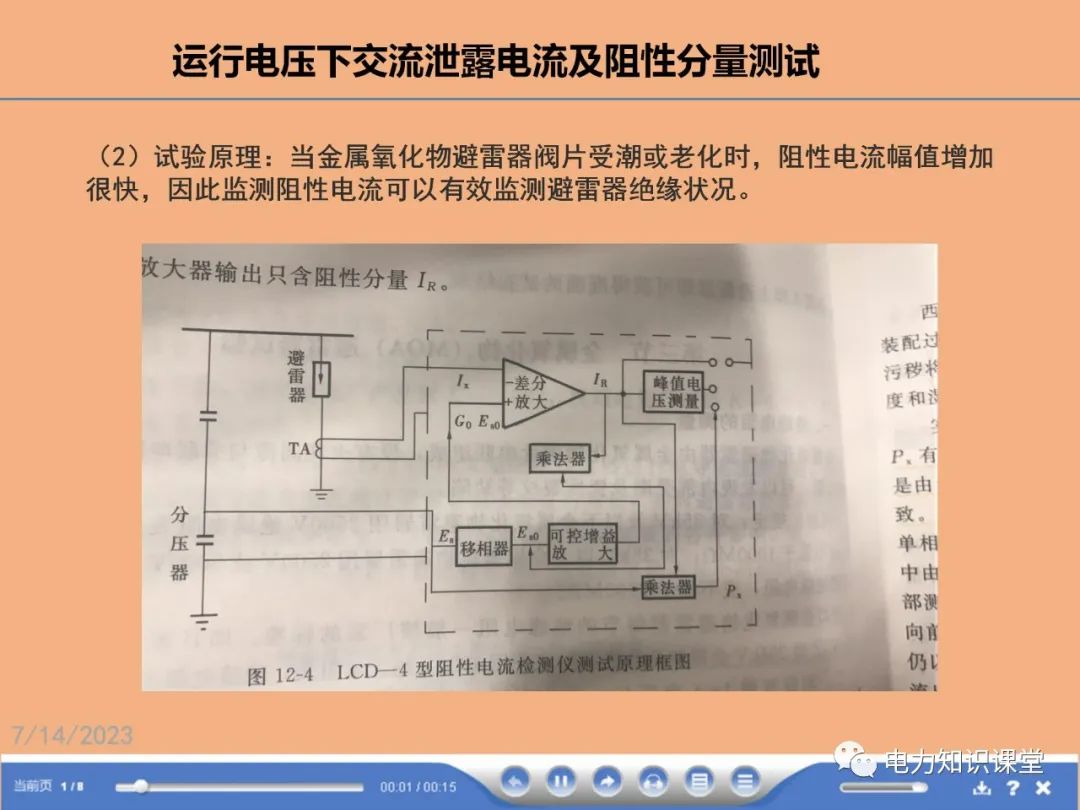

（2）试验原理：当金属氧化物避雷器阀片受潮或老化时，阻性电流幅值增加很快，因此监测阻性电流可以有效监测避雷器绝缘状况。

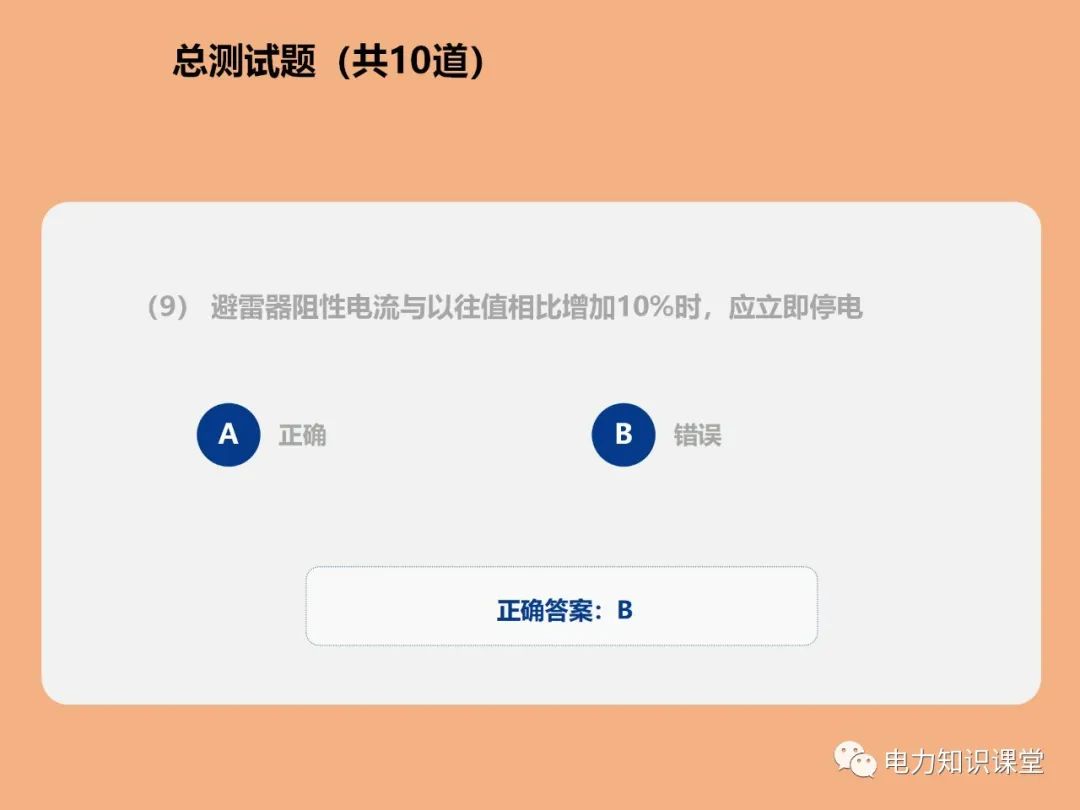

运行电压下交流泄露电流及阻性分量测试

(4)试验周期:每年雷雨季节前。

(5)试验标准:全电流、阻性电流，测试结果与初始值比较，不应有明显变化;

当阻性电流增加50%时，应分析原因,加强监测、缩短试验周期;

当阻性电流增加1倍时，必须停电检中查

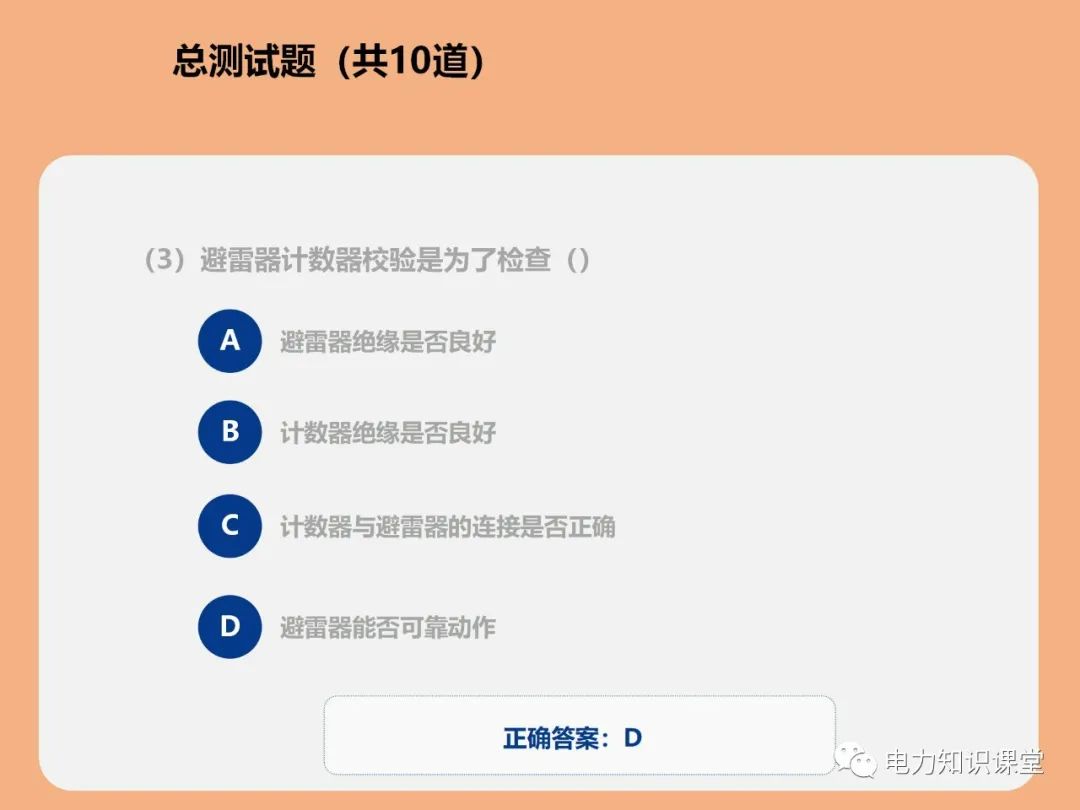

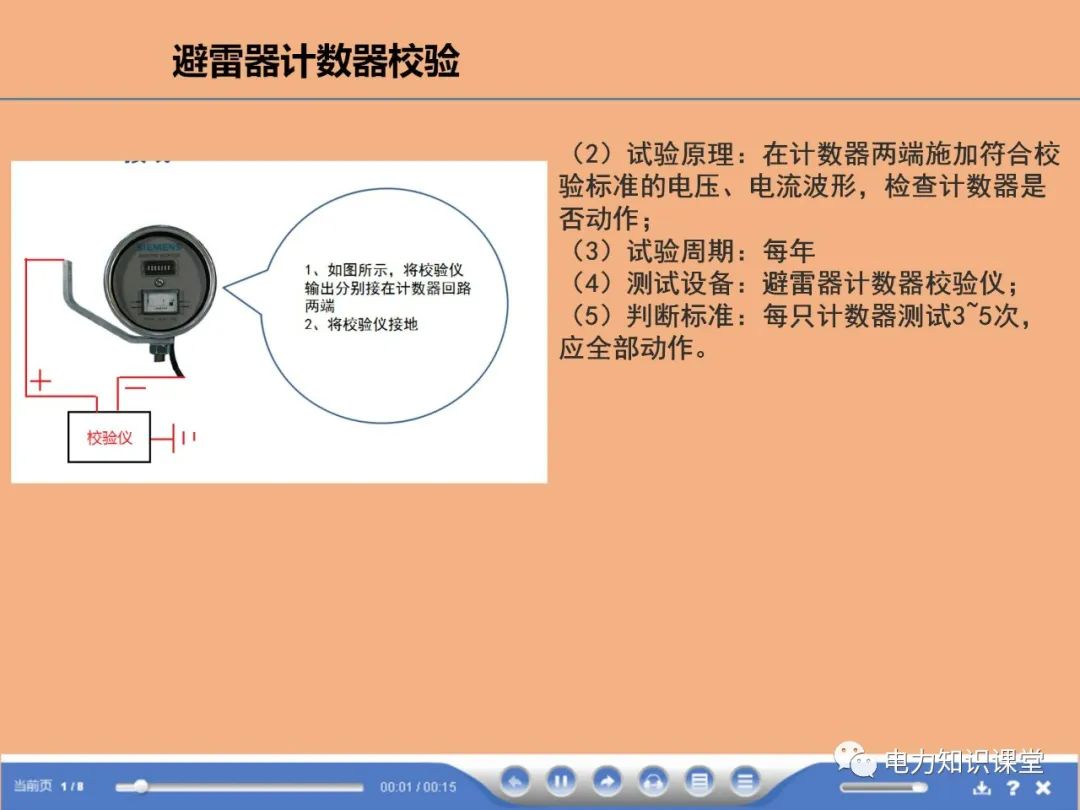

（1）试验目的：检查计数器书否可靠动作

（2）试验原理：在计数器两端施加符合校验标准的电压、电流波形，检查计数器是否动作；

（3）试验周期：每年

（4）测试设备：避雷器计数器校验仪；

（5）判断标准：每只计数器测试3~5次，应全部动作。
