HDGK-8智能高压开关机械特性测试仪断口接线说明

断口接线说明

注意：接断口线之前，先将仪器机壳接好大地，以便接断口线时能够泄放掉断口的感应电压，保护仪器及人身安全！

3断口的接线如图5所示；6断口的接线如图6所示。

图5 3断口接线图

图6 6断口接线图

六、速度传感器的安装说明

1. 传感器的种类

图7 图8

本测试仪具有对少油开关、SF6开关及真空开关的动特性进行综合测试的功能，根据各类开关的不同结构特点配有相应的速度传感器，其种类为：万能传感器、角度旋转传感器、滑动传感器。

2. 传感器介绍

2.1 万能传感器

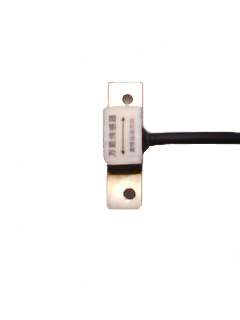

万能传感器的外形如图8所示：

外形尺寸为：30mm×20mm×20mm。体积小、重量轻、可以方便地捆绑（采用绝缘胶布就可以了）在直线运动机构上。

特点如下：

☆ 传感器不需要任何支撑，方便现场安装；

☆ 适应于现场开关机构为直线运动的任何场合的测试；

☆ 体积小、重量轻、安装方便、不担心影响操作机构的运动速度。

2.2 角度旋转传感器

角度旋转传感器的外形如图7所示:

角度旋转传感器采用光栅原理，直接测试旋转角度与时间的关系，再根据输入的参考开距或总行程自动计算比例系数，最后换算成实际的速度和行程。

特点如下：

☆ 传感器重量轻，与开关旋转部位接触部分为强力磁铁，支撑架为万向强磁力固定方式，方便现场安装；

☆ 可以识别正反转，有利于判断开关的过冲行程；

☆ 适应于现场开关机构有旋转运动部位，且角度与直线运动呈线性关系的场合。

2.3 滑动传感器 （选配）

滑动传感器的外形如图9所示：

图9

随机配备有长度为25mm的滑动传感器。25mm的滑动传感器主要用于真空开关的行程及速度测试，测试行程<18mm，行程大于20mm的高压开关，可根据实际情况进行选配；长度大的滑动传感器主要用于少油和SF6的行程及速度测试，例如110kV、220kV的少油开关测试时，由于行程较长，直接安装在动触头上不方便，只能在传动杆上间接测量。

3. 各种传感器的适用性说明

一般来说，可以看见直线运动部分的开关都可以采用万能传感器、滑动传感器。没有直线运动部分裸露在外的开关，可以采用旋转传感器。

安装传感器时，尽量让传感器安装在最靠近动触头的运动机构，以免中间转换部分的

间隙或非线性影响测试准确度。滑动传感器的速度、行程测试准确度最高、最可靠。建议尽可能采用滑动传感器。其它长度的滑动传感器非标准配置，用户可根据实际情况选配，仪器软件支持任意长度的滑动传感器。

七、分（合）闸输出接线及外同步接线说明

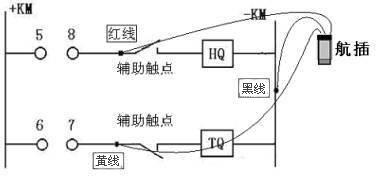

试验时，按图10接线：

现场试验时，如果采用仪器内部电源，就要选择“内同步方式”，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“分合闸控制”端口（航空插头）。

接线时注意切断高压开关装置自有的操作电源（断开空开或者拔掉保险），以免两种电源冲突。

图10

如果采用仪器外部电源，使用高压开关自有的控制电源，就要选择“外同步方式”，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“外同步”端口（航空插头）。

注意：

以上两个端口相互对立，采用一根电缆，一种方式只接一个通道，（内、外同步共用一根线）试验时内、外同步不能同时都接线。

八、速度定义说明

1．仪器提供的几种基本的速度定义方式

1.1 刚分后##mm（ms）的平均速度为分闸速度，刚合前##mm（ms）的平均速度为合闸速度。

可以选择按时间或距离定义。

1.2 刚分前、后各##mm（ms）的平均速度为分闸速度，刚合前、后各##mm（ms）的平均速

度为合闸速度。可以选择按时间或距离定义。

1.3 刚分后##mm的平均速度为分闸速度，从合闸运动开始到刚合闸时的平均速度为合

闸速

度。

1.4 用t1、t2两个时间参数描述分闸速度，刚合点到合闸终止的时间（t3）描述合闸速度。

1.5 同平均速度的定义。

1.6 刚分点到##%行程的平均速度为分闸速度，##%行程到刚合点的平均速度为合闸速度

（分闸位置的行程为0，合闸位置的行程为100%）。

用户可以按以上基本定义方式定义好某种专有开关测试参数定义，命名后添加到数据库，以后试验时，只要选中此数据库的项目，就能调出所有参数定义。

以下“2.”是仪器出厂时，厂家预先按以上方法添加的数据库，可以修改、可以添加。

2．几种常用的速度定义

2.1 油开关Ⅰ

分闸速度：动、静触头刚分后10ms的平均速度。

合闸速度：动、静触头刚合前10ms的平均速度。

适合此定义的开关有：

SN10-10Ⅰ,Ⅱ,Ⅲ

SN10-35

SW2-35Ⅰ,Ⅱ,Ⅲ,Ⅳ,Ⅴ

SW4-110Ⅱ,Ⅲ

SW4-220Ⅱ,Ⅲ

DW8-35Ⅱ

LW2-220

2.2 油开关Ⅱ

分闸速度：动、静触头刚分前、后各5ms的平均速度。

合闸速度：动、静触头刚合前、后各5ms的平均速度。

适合此定义的开关有：

SW2-110Ⅰ,Ⅱ,Ⅲ

SW2-220Ⅰ,Ⅱ,Ⅲ,Ⅳ

SW3-110

SW3-110G

SW6-110Ⅰ,Ⅱ

SW6-220Ⅰ

SW6-330Ⅰ

DW2-35Ⅰ,Ⅱ,R

DW1-35

DW1-35D（G）

2.3 油开关Ⅲ

分闸速度：动、静触头刚分前、后各10ms的平均速度。

合闸速度：动、静触头刚合前、后各10ms的平均速度。

适合此定义的开关有：

SW7-110，110Z

SW7-220

2.4 真空开关10kVⅠ

分闸速度：动、静触头刚分后6mm的平均速度。

合闸速度：动、静触头刚合前6mm的平均速度。

适合此定义的开关有：

ZN12-10

ZN51-10

2.5 真空开关10kVⅡ

分闸速度：动、静触头刚分后6mm的平均速度。

合闸速度：合闸运动开始到刚合点的平均速度。

适合此定义的开关有：

ZN3-10 ZN47-10

ZN13-10 ZN54-10

ZN14-10 ZN60-12

ZN20-10 ZN63-12

ZN21-10 ZN65-12

ZN22-10 ZN66-10

ZN23-10 ZN67-10

ZN33-10 ZW8-12

ZN37-10 ZN38-10

ZN28-10

2.6 真空开关35kV

分闸速度：动、静触头刚分后12mm的平均速度。

合闸速度：动、静触头刚合前12mm的平均速度。

适合此定义的开关有：

ZN12-35

2.7 LW8-35型SF6开关

分闸速度：动、静触头刚分后32mm的平均速度。

合闸速度：动、静触头刚合前16mm的平均速度。

适合此定义的开关有：

LW8-35

2.8 LW6型SF6开关

分闸速度：动、静触头刚分后72mm的平均速度。

合闸速度：动、静触头刚合前36mm的平均速度。

适合此定义的开关有：

LW6-500

LW6-220

LW6-132LW6-110Ⅰ,110Ⅱ

LW6-63Ⅰ,63Ⅱ

2.9 LW7型SF6开关

分闸速度：动、静触头刚分后120mm的平均速度。

合闸速度：动、静触头刚合前120mm的平均速度。

适合此定义的开关有：

LW7-220

2.10 平顶山开关厂LW7型SF6开关

刚分指标：

t1：动触头分闸过程中，刚动时刻与刚分时刻之差。

t2：动触头分闸过程中，刚分时刻与刚动后运动到120mm位置的时刻之差。

刚合指标:

t3：刚合时刻与合闸终止时刻之差。

2.11 西安开关厂SF6开关

分闸速度：刚分点到10%行程这段行程的平均速度。

合闸速度：10%行程到刚合点这段行程的平均速度。

2.12 同平均速度定义

分闸速度：动触头在分闸过程中，10%行程到90%行程这段距离的平均速度。

合闸速度：动触头在合闸过程中，10%行程到90%行程这段距离的平均速度。

适合此定义的开关有：

LW11-63

LW11-110

LW11-220

以上资料仅供参考，实践中按高压开关出厂说明书设置及选择。

九、注意事项

1. 内部直流电源为短时工作的操作电源，容量较小，不要超过说明书参数使用。

2. 接断口线之前，必须先接好地线，以便内部抗感应高压回路投入工作，避免损坏仪器断口通道。

3. 仪器的外同步为带电同步方式，外同步线与内同步分合闸控制线公用。

4. 采用内、外同步时，一定要在仪器菜单中作相对应的选择，以免仪器得不到同步信号
