术语定义
1. 时间测量
1.1 分（合）闸时间
分（合）闸时间是指从开关接到分（合）闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开（合上）为止的时间。
1.2 相内同期
同相断口之间，分、合闸时间最大与最小之差。
1.3 相间同期
A、B、C三相间，各相中合闸时间最大值之差为合闸相间同期，分闸时间最小值之差为分闸相间同期。
1.4 弹跳次数
弹跳次数是指开关动、静触头在分（合）闸操作过程中分开（合上）的次数。
1.5 弹跳时间
弹跳时间是指开关动触头与静触头从第一次分开（或合上）开始到最后稳定分开（或合上）为止的时间。2.1 时间测试范围：10ms～12s；
2.2 时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；
2.3 最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；
2.4 线圈电流量程：20A； 分辨率：0.01A；
2.5 最大速度：20m/s；分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05；
2.6 行程测试范围：6mm～1000mm（由传感器的长度决定）；
2.7 行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm (滑动传感器)；
2.8 测试通道7路：6路断口时间、1路速度；
2.9 电源：AC220V±10%、50Hz±1Hz；
2.10 操作电源输出：电压20V～250V可调，数字程控调整，自动调节升压，电流20A
2. 速度及行程测量
2.1 刚分（刚合）速度
刚分（刚合）速度是指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度。本测试仪提供很多开关的刚分（刚合）速度定义数据库，选择了某一类型就选择了刚分（刚合）速度的定义。同时仪器也提供自定义功能，适合那些在数据库里无法列举的开关类型。
2.2 开距、超程
开距是指开关从分状态开始到动触头与静触头刚接触的这一段距离；超程是指开关从合状态开始到动触头与静触头刚分开的这一段距离。
2.3 分（合）闸瞬时速度
分（合）闸瞬时速度是指开关动触头运动时某一小段的平均速度，该小段的长度取决于速度传感器的分辨率，从而每个小段的平均速度反应了开关动触头的瞬时速度。
2.4 分（合）闸最大速度
分（合）闸最大速度是指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段，这一点可从速度-行程曲线中判断。
2.5 分（合）闸平均速度
分（合）闸平均速度是指开关动触头在分（合）闸过程中，10%行程到90%行程与此行程对应的时间之比。同时仪器提供自定义功能。
2.6 行程-时间曲线
行程-时间曲线是开关动触头运动过程中每一个时间单元对应的行程关系曲线。
四、仪器界面介绍

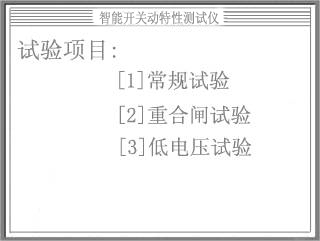

仪器采用超大高清晰液晶显示器，开机后，显示试验项目：常规试验、重合闸试验、低电压试验
图1

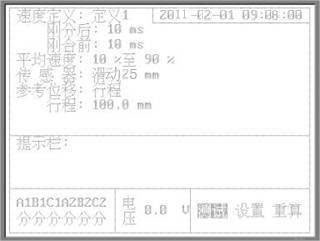

一共有三种试验可供选择：常规试验、重合闸试验、低电压试验。默认为常规试验，按下面板上的 “确认”按钮后，进入常规试验界面，如图2所示。
图2
屏幕上方显示的是部分试验设置信息以及日期时间显示。1. 大屏幕高亮液晶图文显示、户外或室内显示清晰、高速热敏打印机；
2. 超大存储容量，支持外挂U盘，数据存储更方便；实现了每台被测开关的全汉字命名，大大方便了数据管理和查阅，机内实时时钟，便于存档保存试验日期、时间；
3. 配套上层设备管理软件，具备设备及历史数据管理、波形分析、查询、比较、列表、报告打印等功能。USB接口支持数据的导入、导出；
4. 对话界面操作, 用户方便掌握试验方法和仪器的使用；
5. 集成操作电源，无须现场二次电源，现场使用更加方便快捷；
6. 具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断；
7. 采用国外进口传感器，配备角度旋转、万能、滑动传感器，适用于国内外所有SF6、真空、少油高压开关的机械特性测试，测量准确，测试精度高；
8. 设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；
9. 内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证设备及人员安全,仪器并能稳定、准确测试；
10.全自动低电压试验，支持开关操作机构的低电压试验和重合闸试验；
11.适用于国内外所有SF6、真空、少油高压开关的机械特性及动作电压的测量；
12.同时测量6路断口的固有分、合闸时间及同期性。
屏幕左下方显示的是目前断口的实时状态。
光标默认显示在“测试”上。
通过面板上的左、右箭头按键，可以将光标移到“设置”或“重算”上

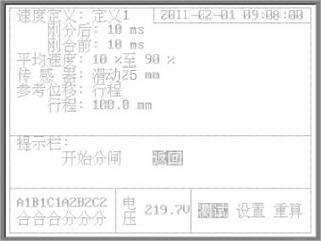

可以使用键盘上的上箭头“↑”或下箭头“↓”来选择需要修改的配置，当前可修改的配置立刻会变成黑白反色光标显示，然后用左箭头“←”或右箭头“→”来更改所选的配置值。所有修改完成之后，按下键盘上的“退出”按键就修改成功了。返回后，光标会停到“测试”上。按下键盘上的“确认”按钮，就可以根据刚才的试验配置来进行开关试验。此时，界面如图3所示。
图3
显然，目前断口状态为合闸，仪器会自动识别并提示，需要做分闸试验，故显示的是“开始分闸”。完成分闸试验后，需要做合闸试验，界面如图4所示。
图4

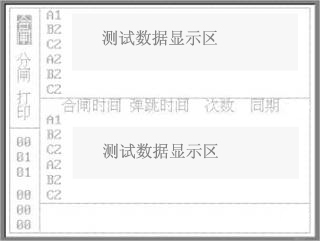

这样，就完成了一次分合试验，之后界面如图5所示：
图5
断口波形、S-t曲线以及各种试验结果将显示在以上界面中。
如果按下右箭头“→”或左箭头“←”，还可以看到更多的试验数据，例如：相内同期、相间同期等。如果按下下箭头“↓”或上箭头“↑”，可以选择观察分闸数据或打印整个试验数据。例如，将光标移到“打印”处，再按下“确认”按键，那么打印机就会将本次试验数据打印出来。
对于重合闸试验以及低电压试验，操作方法与常规试验类似，在此，不再叙述。
如果要在台式电脑上分析试验数据，可以在做试验时，将U盘插入USB接口。做完试验后，按下“保存”。注意，某些劣质U盘仪器可能无法识别，因此，推荐使用厂家所配置的U盘型号。
按面板上的“功能”键按钮并确认后，可以用于打开以前保存到U盘中的测试数据。选择“时钟”选项，可以用来调整仪器时钟。
