目前变压器直流电阻测试及变压器变比组别测试是变压器停电检修的必测项目，要完成上述检测就需要分别配置变压器直流电阻测试仪及变压器变比组别测试仪，但上述两种仪器生产厂家较多，且功能操作及配线都不相同，而且每次试验时都需要携带两种仪器，由于两种仪器的功能不同，还需要进行两次测试准备工作及两次接线拆线，这样一来导致工作效率大大降低。变压器直流电阻变比测试仪解决了上述问题，一台仪器可进行两项测试：直阻测试和变比测试。屏幕采用大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相直阻测试、三相变比测试，测试速度快，准确度高。
2.1 直阻变比测试功能：同时具有直阻测试和变比组别测试功能，一次接线，完成两种测试，简单方便。
2.2 变比测试：具有全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。
2.3 变比测试：三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。
2.4 变比测试：具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。
2.5 变比测试：CT变比极性测试功能。
2.6 变比测试：单相测试时具有角差测试功能。
2.7 变比测试：分接档位最高可测试到197档。
2.8 变比测试：测试量程宽，最高可达10000。
2.9 变比测试：高低压反接保护功能。
2.10 变比测试：输出短路保护功能。
2.11直阻测试：对于星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻，节省测试时间。
2.12直阻测试：三相测试时先测试A0相的数据，再三相同时测试，解决了三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。
2.13直阻测试：具有反电动势保护、断线保护、断电保护等多种保护功能。
2.14直阻测试：测量范围宽，精度高。
2.15不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据600条（直阻测试300条、变比测试300条），并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。
2.16 热敏打印机打印功能，快速、无声。
2.17 体积小、重量轻，方便携带使用。
3.1 变比测试
3.1.1 量程：0.9～10000
3.1.2 准确度：±(读数×0.1%+2字)(小于等于500)
±(读数×0.2%+2字)(大于500小于等于3000)
±(读数×0.3%+2字)(大于3000)
3.1.3 分辨率：0.9～9.9999（0.0001） 100～999.99（0.01） 10000及以上（1）
10～99.999（0.001） 1000～9999.9（0.1）
3.2.1 量程：10A 1.000mΩ～1Ω 1 A 100.0mΩ～20Ω
5 A 10.00mΩ～4Ω 0.2A 1.000 Ω～100Ω
5A + 5A 10.00mΩ～1Ω 0.2A+0.2A 1.000 Ω～50Ω
1A + 1A 100.0mΩ～5Ω
3.2.2 准确度：±(读数×0.2%+2字)
3.2.3 最高分辨率：0.01uΩ
3.3 工作电源：AC220V±10%, 50/60Hz
3.4 使用温度：-10℃～50℃
3.5 相对湿度：＜90%，不结露
图一
4.1 高压测试端：黄、绿、红、黑4色接线座，分别对应A、B、C、O三相，和高压测试线（较长，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器高压侧的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。
4.2 低压测试端：黄、绿、红3色接线座，分别对应a、b、c三相，和低压测试线（较短，黄、绿、红）棒弹侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c套管。
4.3 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。
4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”
为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取
消”键，放弃当前操作。
4.5 优盘接口： 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在
存储过程中，严禁拨出优盘。
4.6 RS232： 仪器升级用。
4.7 打印机： 打印测试结果。
4.8 接地端子： 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。
4.9 电源开关： 整机电源开关和电源插座，保险管座与电源插座一体，保险管规格为250V/3A，尺寸φ5mm×20mm，应使用相同规格的保险管。存储查询

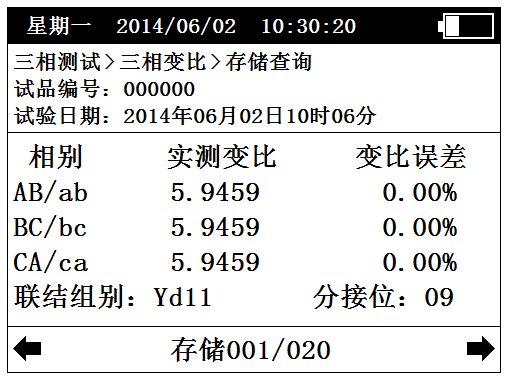

在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询”屏（见图八），如果没有存储数据，会提示“无存储记录!!”。
图八
屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：
存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示最新的存储记录。020表示共存储了多少条测试记录。
在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，按“确认”键弹出功能菜单，可进行 “转存优盘”操作。

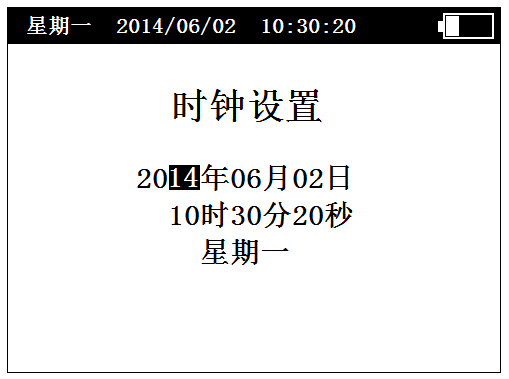

在“主菜单”屏下选中“时钟设置”选项，按“确认”键进入“时钟设置”屏（见图九）。
图九
在“时钟设置”屏下按“左右”键对要修改项进行选择，按“上下”键修改所选项，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）
此项为厂家设置项，需要密码，用户不能设置。
6.1 对于具有多个分接位的变压器，输入额定高、低压电压值、分接间距、额定档位，是为了使测试结果可以自动计算出误差值，以及分接开关所处的分接位。如果上述参数输入正确，则测试各个分接位时都可以自动计算出该分接位的变比误差值以及该分接位的具体位置，不必再做数据改动。
6.2 有载分接开关19档的变压器，若9、10、11分接是同一个值，仪器输入额定分接位时应输入9，此时12分接位以后，仪器显示分接位置比实际位置小2。
6.3 本仪器分接位置的设置按高压侧调压设计，是假设1分接为最高电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。
6.4 三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线方式的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y－d接线的匝比值等于变比值除以
，D－y接线的匝比值等于变比值乘以
。
