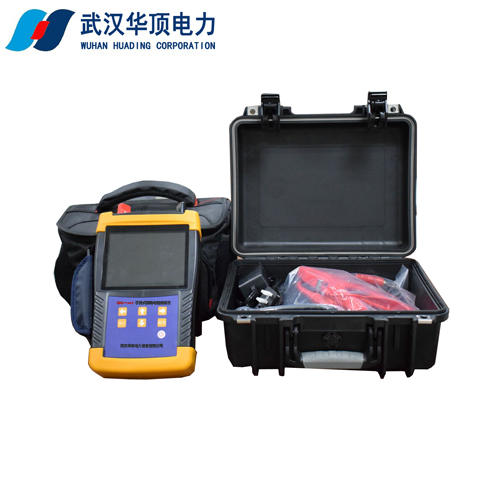

单相测试

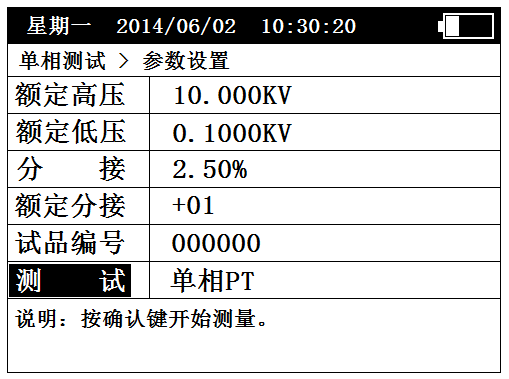

在“主菜单”屏下选中“单相测试”项后，按“确认”键进入“单相测试参数设置”屏（见图六）。

图六

该屏设置操作和“盲测功能参数设置”屏类似。

额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。当选择“单相CT”测试后，高、低电压值代表CT的一次侧额定电流值和二次侧额定电流值，可以按实际电流输入，也可以根据实际情况按实际比例关系输入。

分接：设置所测试品的分接间距。

额定分接：设置所测试品的额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。

试品编号：设置本次试验的试品编号。

测试：选择不同的测量方式。

• 单相PT：根据设置的参数对PT进行变比极性测量。
• 单相CT：根据设置的参数对CT进行变比极性测量。
• 单相变压器：根据设置的参数对单相变压器进行变比极性测量。

由于“单相PT”的测试数据可以进行蓝牙上传，所以在测试前需要进行“蓝牙上传设置”；“单相CT”、“单相变压器”的测试数据不能进行蓝牙上传，所以按“确认”键可直接测试。

以“单相PT”测试为例，当进行完“参数设置”后，按“确认”键开始测试。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。

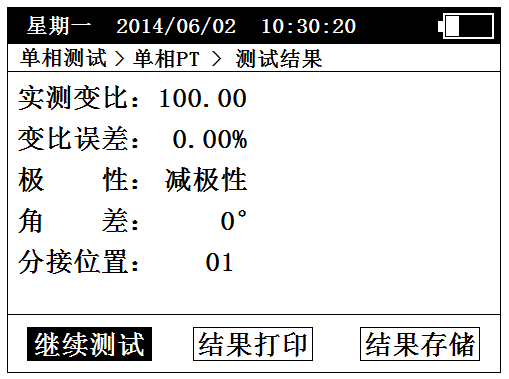

“单相PT测试结果”屏见图七。

图七

操作和“三相变比测试结果”屏类似。

5.3.1.3 Z型测试

“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作，在此不多作赘述
