HDDY直流电源综合特性测试仪稳流精度测量方法

稳流精度测量

按照DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》规定，交流输入电压在额定电压±10%范围内变化、输出电流在20%～100%额定值的任一数值，充电电压在规定的调整范围内变化时，其稳流精度按以下公式计算：

式中 δI——稳流精度；

IM——输出电流波动极限值；

IZ——输出电流整定值。

使用的按钮如下：

返回：返回上一级菜单。

开始：参数设置后，开始测量。

列表：以列表方式显示测量结果。

趋势：以趋势方式显示测量结果。

概要：显示主要测量参数。

保存：保存当前测量结果。

终止：终止当前测量。

退出：（回放状态下显示）返回记录查看界面。

：在插有U盘的时候，可保存图片。

图4-3-1稳流精度测量编号设置 图4-3-2稳流精度测量参数设置

3.1、仪表编号设置

开始新的测量之前需对图4-3-1界面中的参数进行选择性设置。

编号（ID）为被测直流电源的编号。

默认交流输入电压为380V，且不可更改。

测试点个数会根据选择测试点电压个数而变化。

直流电压类型为要测试的直流电源类型。

设置完成后点击确定键进入综合测试参数设置界面。

3.3、参数设置

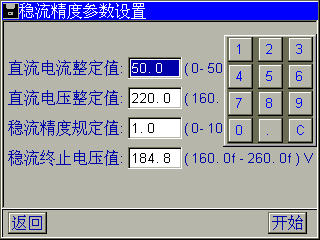

开始测量之前需对图4-3-2界面中的参数进行设置。

直流电流整定值：做此项测试时，被测试的直流电源系统所需的负载，用户只需输入

电流值，程序自动计算出负载电阻值，并将其接通。范围0A至30A。

直流电压整定值：被测试的直流电源系统的输出电压在其浮充电电压调节范围的任一

值，缺省值为220V，范围180V至260V。

稳流精度规定值：指直流电源系统出厂时规定值。缺省值为0.5%。但行标中规定为1%，

测试过程中只要不超过1%既为合格。

稳流终止电压值：指退出稳流状态的电压值。缺省值为184.8V。

点击开始键，开始测试。

3.3、概要显示

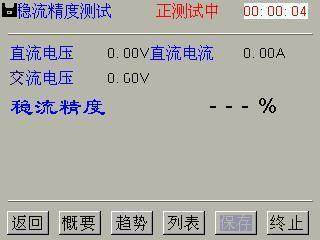

点击概要键，以概要方式显示结果，如图 4-3-3。第一行从左到右依次为直流电压和直流电流，第二行稳流精度。如果某一稳流精度超出了规定值，系统会用红色显示该值以提示用户。界面上中部显示当前测量状态，界面右上角显示当前测量持续时间。

图4-3-3稳流精度测量概要显示 图4-3-4 稳流精度测量列表显示

3.4、列表显示

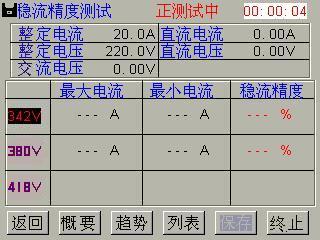

点击列表键，以列表方式显示结果，如图 4-3-4。第一行从左到右依次为整定电流和直流电流，第二行从左到右依次为整定电压和直流电压，第三行为交流电压。第四行从左到右依次为电流最大值、电流最小值和稳流精度的标题，标志下面出现的数据与标题一致。如果某一稳流精度超出了规定值，系统会用红色显示该值以提示用户。界面左部的电压为调压器调节电压。

3.5、趋势显示

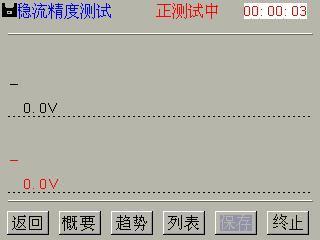

点击趋势键，以趋势图方式显示结果，如图 4-3-5。从上到下依次为直流电压趋势数据和直流电流趋势数据。趋势图曲线从左侧逐步形成，趋势图基准线上的读数与曲线所绘制的最新数值相对应。趋势图底部为时间轴。

3.6、终止测量

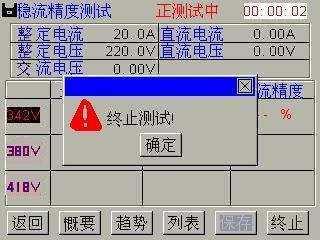

点击终止键即可中指当前测量。如图4-3-6。

3.7、保存数据

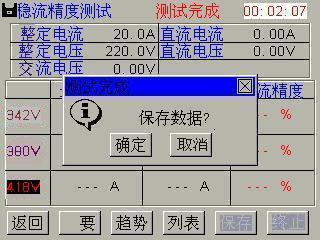

测试完成后会弹出对话框询问是否要保存数据，如图图4-3-7。点击确定键即可保存数据，点击取消键不保存数据，同时保存键变为启用状态可随时点击保存键保存当前测量数据。

测试过程中不允许保存数据。

3.8、保存屏幕

在插入USB盘，并且当前无对USB盘的操作时，可点击屏幕左上角的

图标，将当前屏幕保存到USB盘。

图4-3-5稳流精度测量趋势显示 图4-3-6 稳流精度测量终止测试

图4-3-7 稳流精度测量保存提示
