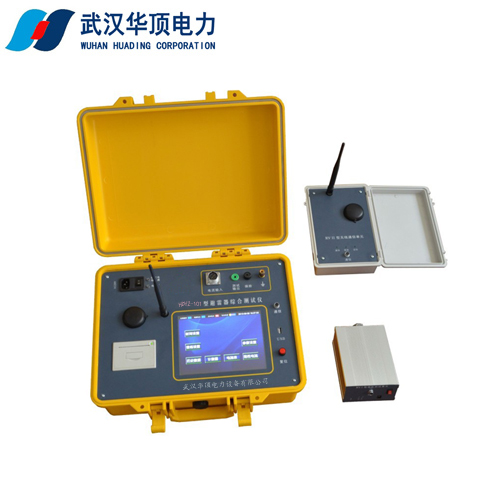

使用说明
4.1、主菜单

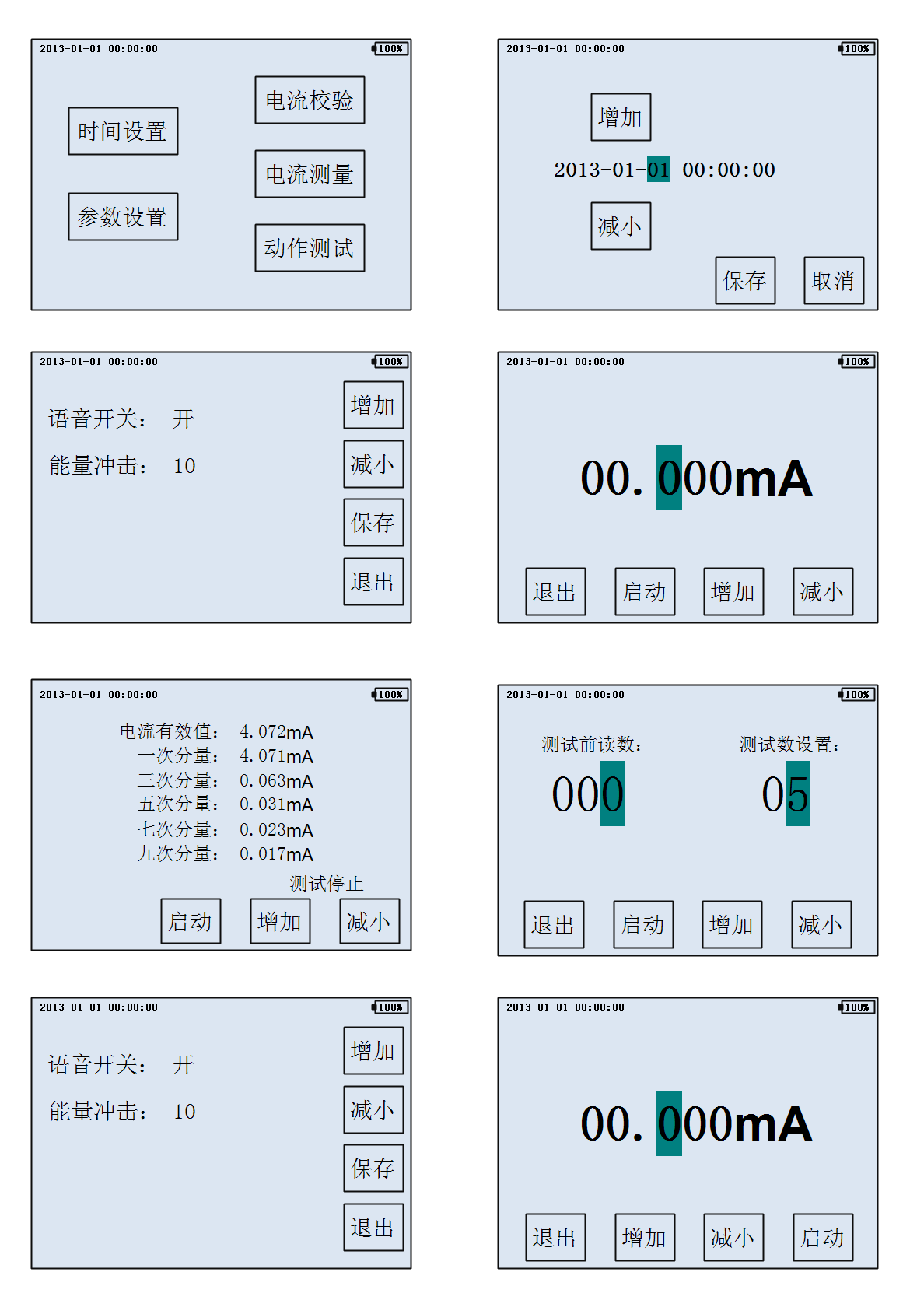

打开仪器电源开关，立即显示主菜单界面（如图 4—1）。每一个项目都有一个独立的显示区域，用户只需在相应的项目上面轻轻触碰一下就可以轻松的进入下一级具体操作菜单，整个过简单明了。省去了繁琐的按键操作。
图 4—1
图 4—1数
1 | 使用条件 | -20℃ ~ 50℃ | RH＜80% |
2 | 电源 | AC 220V±10%或DC电池12V | |
3 | 锂电池 | 内置超大容量里电池 | 待机72小时左右 |
模拟雷击1000次以上 | |||
4 | 打印机 | 内置精密热敏打印机，可方便打印测试结果数据 | |
5 | 电流输出 | 范 围 | 0～10mA |
分辨率 | 0.001mA | ||
精 度 | 1% | ||
6 | 冲击波形 | 8/20μS | |
7 | 8/20μS冲击电流 | ≥50Ap | |
8 | 动作次数 | 0～99次 | |
9 | 冲击间隔时间 | 3s/次 | |
10 | 技术依据标准 | 1、GB11032-2000《交流无间隙金属氧化物避雷器》 2、JB/T10492-2004《交流无间隙金属氧化物避雷器用监测器》 3、GB50150-2006《电气装置安装工程电力设备交接试验标准》 4、Q/GDW168-2008《输变电设备状态检修试验规程》 | |
11 | 主机外型尺寸 | 320（L）×270（W）×140（H） | |
12 | 重 量 | 3.9Kg | |
4.2、时间设置
从主菜单界面的“时间设置”小方格直接进入时间设置子菜单（如图4—2）。如图所示将光标分别置于相应的年、月、日、时、
分、秒上面，然后点击“增加”或者“减小”来调整数值。想调整哪里就调整哪里，真正做到一步到位。调整完成后按“保存”键即可保存退出。
图 4—2
4.3、参数设置

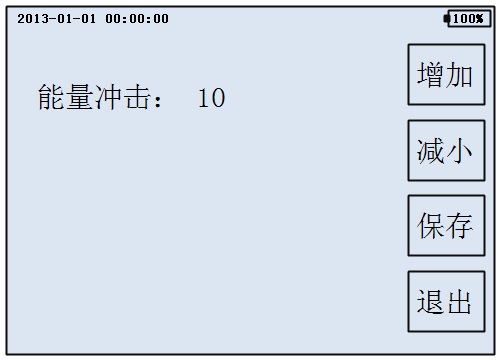

从主菜单界面的“参数设置”小方格直接进入参数设置子菜单（如图4—3）。 “冲击能量”是调节监测器动作测试时所输出能量的脉冲时间宽度，数值从1到10可选，点击右边“增加”或“减小”按键来修改数值，调整完成后按“保存”键即可保存退出。(内置语音功能已经去除，语音开关选项只能选择“关闭”)
图 4—3
4.4、电流校验
从主菜单界面的“电流校验”小方格直接进入电流校验子菜单（如图4—4）。按照接线提示将仪器面板上测试输出端与监测器电流输入端相连，仪器接地端与监测器外壳相连。确认接线完好后即可点击屏幕下方的“启动”按键启动电流输出，把光标分别置
于屏幕中间电流数值的不同位，然后点击下方的“增加”或“减小”按键即可输出不同大小的电流。
图 4—4
4.5、电流测量
从主菜单界面的“电流测量”小方格直接进入电流测量子菜单。按照接线提示将仪器面板上电流输入端与监测器电流输入端相连，仪器接地端与监测器外壳相连。确认接线完好后即可点击屏幕下方的“启动”按键启动电流测量，测试完成后显示测试电流的有效值和一、三、五、七、九次谐波电流分量（如图4—5），可点击屏幕下方的“打印”打印数据结果或“退出”按键退出。
图 4—5
4.6、动作测试
从主菜单界面的“动作测试”小方格直接进入动作测试子菜单（如图4—6）。按照接线提示将仪器面板上测试输出端与监测器电流输入端相连，仪器接地端与监测器外壳相连。确认接线完好后首先将光标置于屏幕左上方“测试前读数”下面的数值上，点击“增加”或“减小”把数值修改为监测器计
图 4—6
数器的读数一样（此处计数器读数的设置只是为了方便使用人员参考计数器成功动作的次数用，不进行设置不影响动作测量过程）；然后将光标置于右上方“测试数设置”下方的数值上，点击“增加”或“减小”即可设置本次监测器动作的动作次数。设置完成后点击右下角的“启动”按键即可启动测试（注意动作测试过程中有高压输出，请注意安全。）。
