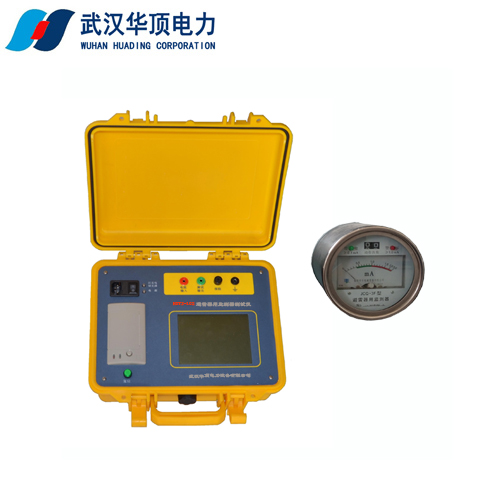

HDYZ-102避雷器用监测器测试仪操作参考接线

参考接线

带电情况下接线请注意安全，请保证测试线夹子与被试品接触可靠，如有锈迹或氧化层请清理后连接。

5.1、电流校验接线（如下图）,将仪器面板上测试输出端与监测器电流输入端相连，仪器接地端与监测器外壳相连。

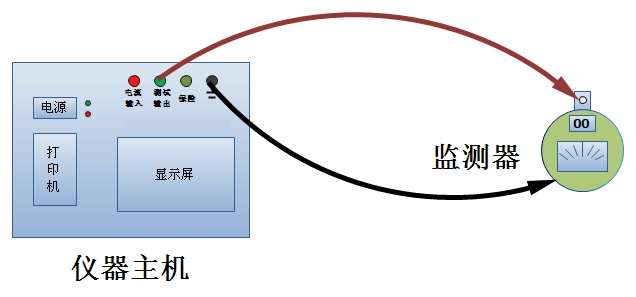

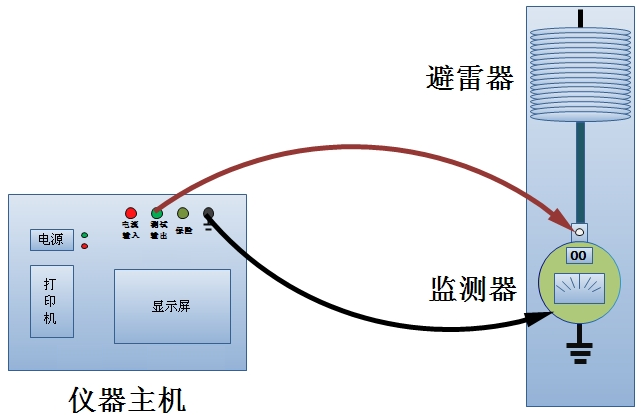

图5—1、电流校验接线（离线） 图5—2、电流校验接线（在线）

5.2、电流测量接线图（如下图）,将仪器面板上电流输入端与监测器电流输入端相连，仪器接地端与监测器外壳相连。

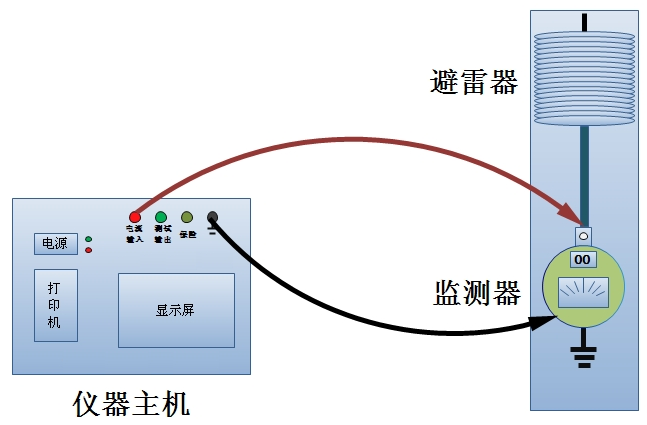

图5—3、电流测量接线

5.3、污秽电流测量接线（如下图）,将仪器面板上电流输入端与污秽电流输入端相连，仪器接地端与监测器外壳相连。

图5—4、污秽电流测量接线（在线）

5.4、动作测试接线图（如下图）,将仪器面板上测试输出端与监测器电流输入端相连，仪器接地端与监测器外壳相连。

图5—5、动作测试接线（离线） 图5—6、动作测试接线（在线）
