HDBS-II蓄电池内阻测试仪使用说明

HDBS蓄电池内阻测试仪主要用来测试蓄电池内阻，通过内阻值来评估蓄电池好坏，从而作为蓄电池管理参考依据

● 设计小巧，重量轻，方便使用者携带及操作；

● 仪器功能：单节电池测量、成组电池测量、示波器；

● 既可以采用按键操作也可以采用触摸屏操作。

1.3 技术指标

测量范围: 内阻：0.0mΩ--100mΩ

电压：0.000v--25v

最小测量分辨率 内阻：0.01 mΩ

电压：1mV

测量精度 内阻：±2.0%rdg ±6dgt

电压：±0.2%rdg ±6dgt

显示屏：240×320 24bit 3.5寸TFT LCD + 触摸屏

内存容量：16 M字节FLASH

外部存储接口：USB （可插接U盘）

工作电源：可充电锂电池，充满可工作5~6小时

外接电源：AC100~240V/DC8.4V-1A 电源适配器/充电器

1.4 仪表基本功能

二、操作指导

2.1 仪表开机/关机

仪表左侧有个

电源开关，拨向上端即开机，拨向下端关机。

开机主界面：

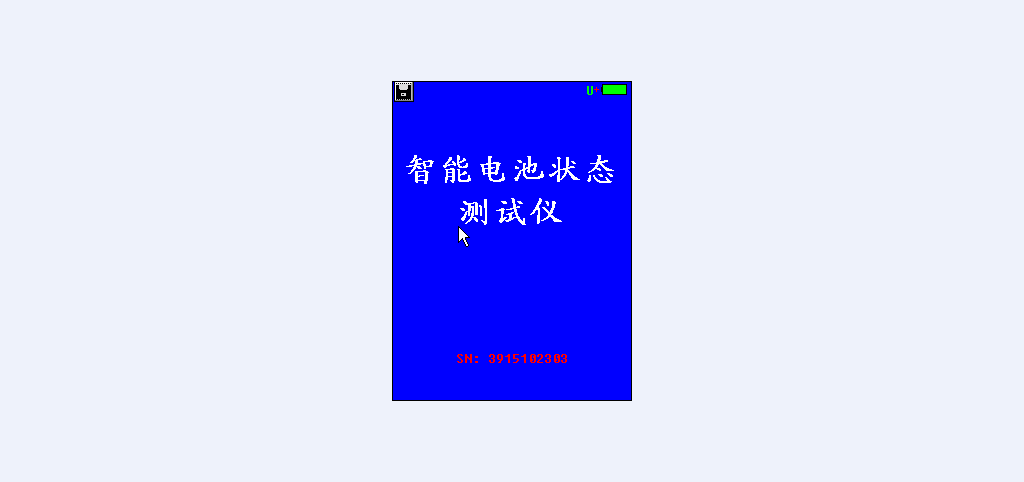

仪表开机后显示如下界面:

2-1 仪表开机界面

2.2 主菜单

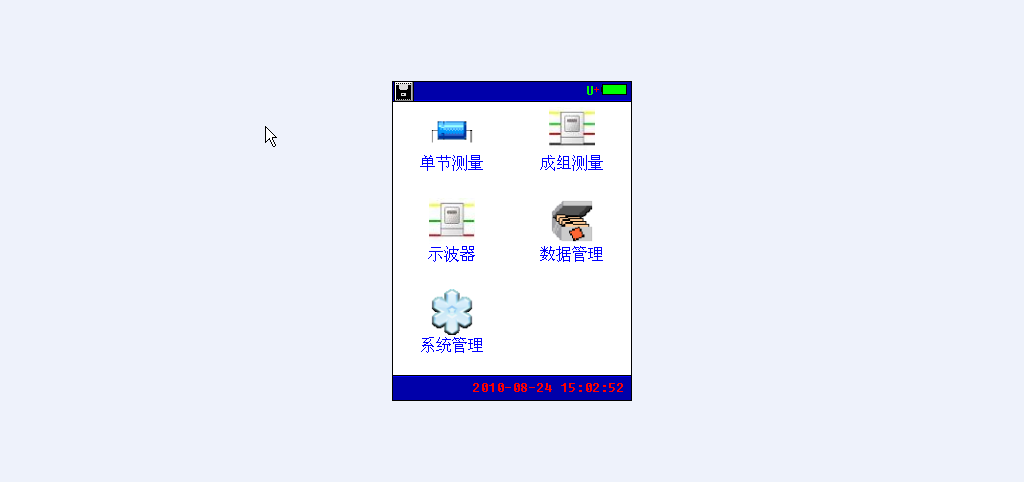

点击屏幕，进入仪表主菜单如下图：

2-2 仪表主菜单界面

字母”U”表示仪表当前有正确插接U盘；

点击左上角的图标

，可将仪表当前屏幕保存到U盘。

2.3 电池测量功能

2.3.1 单节电池测量

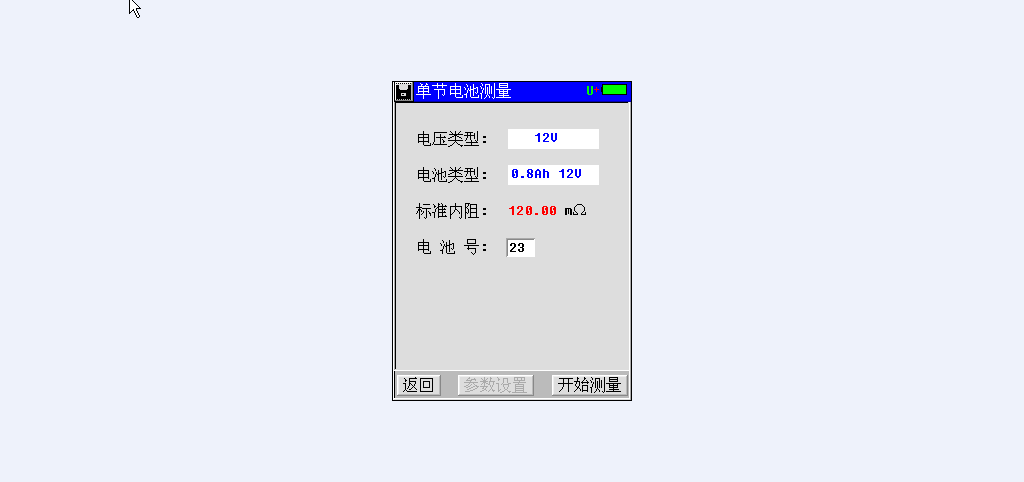

点击单节测量，输入电压类型、电池类型、电池号参数后，单击触摸屏“开始测量”按钮即可进行测量。

2-3 单节电池测量输入界面

2.3.2 成组电池测量

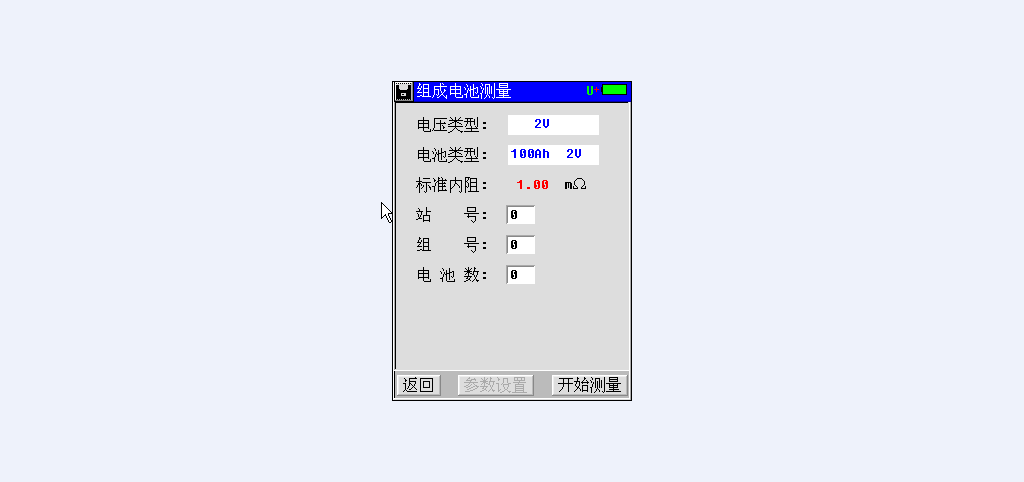

成组电池测量界面如下，其测量操作方法同单节电池测量。输入电压类型、电池类型、站号、组号、电池数参数后，单击触摸屏“开始测量”按钮即可进行测量。

2-4 成组电池测量输入界面

2.4 示波器功能

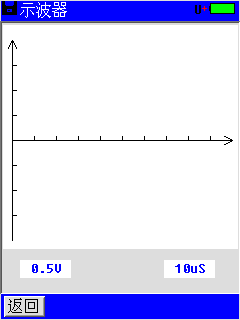

双击主界面“示波器”菜单项进入示波器功能界面，如下图。示波器功能可进行简单的电压测量。

2-5 示波器

2.5 数据管理功能

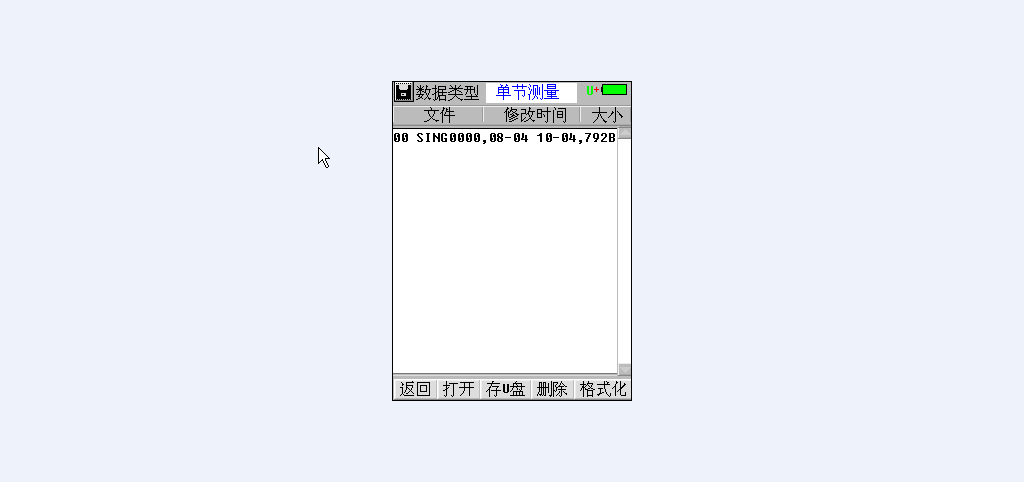

双击主界面“数据管理”菜单项进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行打开回放、转存U盘、删除等操作，同时还可以格式化数据记录。

2-6 数据管理界面

2.6 系统管理

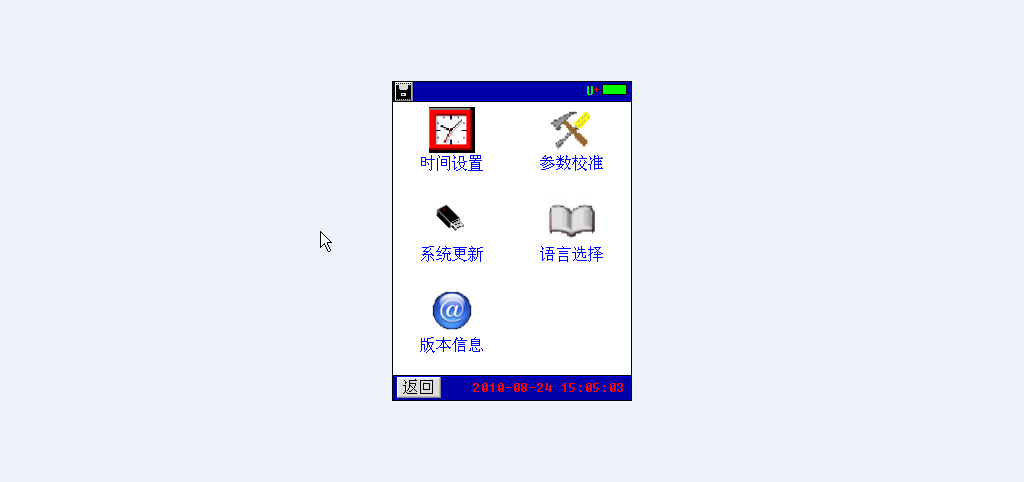

系统管理界面如下，包括时间设置、参数校准、、系统更新、语言选择、版本信息等功能

2-7 系统管理菜单页面

2.6.1时间设置

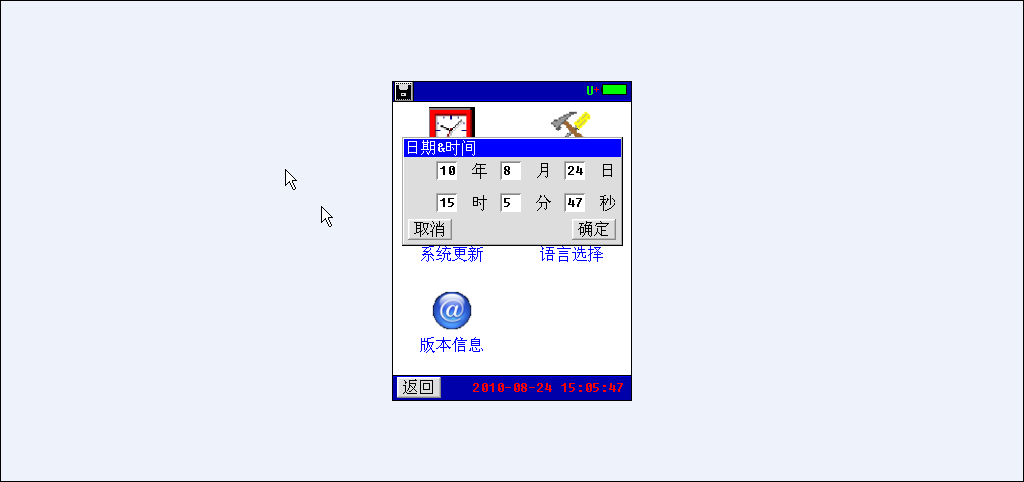

进入“系统管理”菜单→双击“时间设置”菜单，弹出“日期和时间”对话窗，输入年、月、日、时、分、秒后，按“确定”即可。

2-8 时间设置菜单页面
