HDBS智能电池状态测试仪操作说明

电池内部阻抗

电池内部阻抗，也称为内阻，是一项影响电池性能的重要指标。内阻可以简化为各接线柱的串联电阻。每个电源都有一个当量内阻，该电阻影响电池提供电能的能力。影响电池内阻的因素有：电池尺寸、工作时间、结构、状况、温度和充电状态。通常，对一个充满电的良好电池，电池尺寸对电池内阻的影响最大。以下为电池尺寸如何影响内阻的例子：

1. 一个状态良好的1300CCA电池，在充满电时的内阻值在3 mΩ以下。
2. 一个状态良好的500CCA电池，在充满电时的内阻值约为7 mΩ。

当电池放电时，其内阻增大。当电池放电达到一定程度后，内阻的变化量才很明显。当电池放完电后，其电阻比完全充电状态时大2~5倍。电池温度也影响内阻的测量，但只在冰点以下才比较明显。在32℉以下，温度对内阻的影响很大，在-20℉时的内阻是原来的两倍。这就是为何在冬季电池的能量要小很多。电池的使用时间也会影响其内阻。电池使用时间越长，内阻越大。内阻增加的多少与电池的使用和维护方法有关。电池的整体状况（例如机械装置失效）也会影响电池的内阻。某些失效模式会使电池内阻增加。

如上所述，内阻是用来评价电池状况的一个重要指标，虽然它不能够单独使用。电池电压及提供电流的能力应与其内阻结合起来，以便更适当地对电池进行诊断。

操作说明

本部分主要讲解智能电池状态测试仪的操作。

测试提示

使用智能电池状态测试仪进行测试时，应观察所有设备制造商的注意事项和警告。

1. 测试前应仔细检查所有测试引线的连接。
2. 确认加载/感应夹均连接在电池的接线柱上。
3. 确认正极和负极夹均正确连接在电池的接线柱上。
4. 如果极性接反，电压将显示负值。
5. 电池夹必须与电池连接牢固。否则将出现错误诊断。对于接线柱在侧面的电池，将测试夹夹在圆形电缆的接线端，而不是方形电缆的接线端。为了确保连接牢固，必要时可拆下电池夹螺栓，并用一个侧面转接接头代替。安装前检查接线柱间隙是否足够。

目视检查

测试前应目视检查以下项目：

1. 电池盒是否破裂。
2. 电池单元盖是否破裂
3. 电池盒与电池单元盖的密封情况。
4. 接头或接线柱是否被腐蚀。
5. 电池压板是否过松或过紧而使电池内部破裂。
6. 电池上部污垢或导电酸。
7. 电缆或导线磨损、断裂或损坏。
8. 接头被腐蚀或过松。

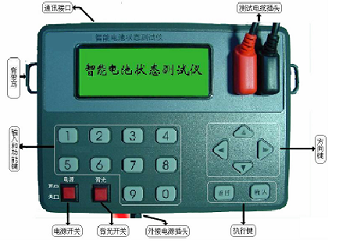

键盘说明

数字键及功能键列表
