SMCJ18CA 瞬态抑制（TVS）二极管参数

来自上海的一位客户，直接开门见山地发来了一张电路板图片，询问上面带有丝印字符号的TVS瞬态抑制二极管具体型号。一看图片，发现这个电路板用了两个一样的TVS二极管，丝印字符号清晰地呈现在眼前：DOWO BET 051。那么，DOWO BET 051到底是什么型号的物料呢？根据这个DOWO BET 051印字，您找到型号了吗？

如何根据TVS二极管印字确定型号？

关于TVS瞬态抑制二极管丝印这个话题，之前也科普过几次了，然而，仍然还是有许多客户对TVS二极管丝印符号无从下手，不知怎么对着TVS二极管产品手册去查找对应丝印字的TVS型号。造成这样的困扰，归根到底还是因为对TVS二极管系列产品了解得不够详细透彻。为此，在这里，TVS二极管厂家东沃电子DOWOSEMI再次来科普一下，希望能够帮助到大家。

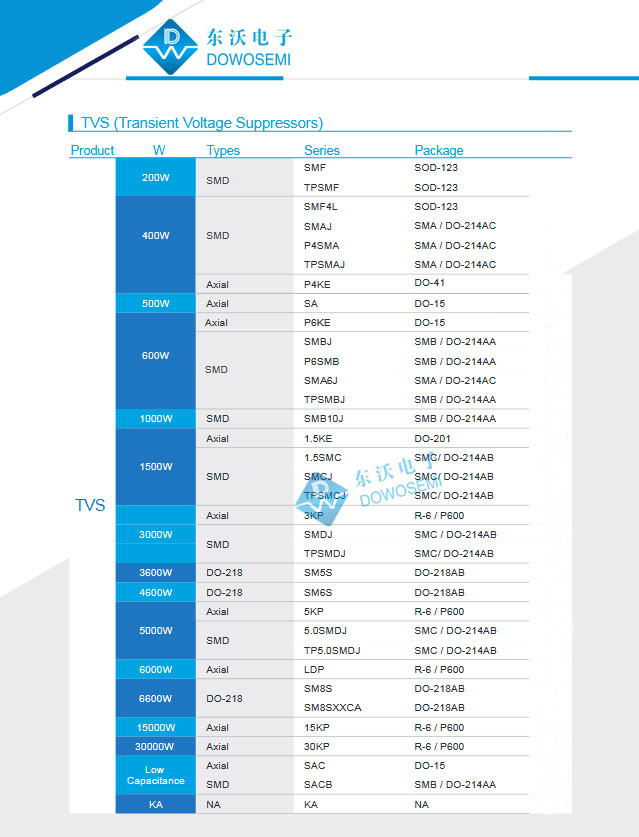

第一步，看图片，根据图片判断出封装；第二步，封装确定之后，查看丝印字母，锁定TVS二极管系列；举个例子，问题中的丝印字母是3个，封装是SMC，则可以判断是SMCJ系列或SMDJ系列，丝印字母是4个，则有可能是TPSMCJ系列或TPSMDJ系列TVS；第三步，再看单双向，根据锁定的TVS管系列，挨个根据产品规格书去查找。

从图中的这个丝印符号可以看出，DOWO是品牌名，由TVS厂家东沃电子供应的；BET是 TVS二极管印字，根据图片可以判断元器件是SMC封装，根据3个丝印字母，锁定SMCJ系列和SMDJ系列TVS二极管，双向，为此根据TVS二极管产品手册查询，可知此器件型号是：SMCJ18CA；数字051代表的生产批号。

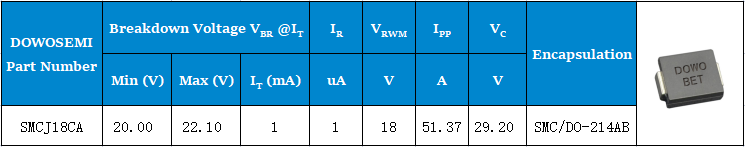

SMCJ18CA双向贴片TVS二极管参数

SMCJ18CA常用TVS瞬态抑制二极管型号之一，广泛应用于汽车电子、工业控制、通信产品、电源产品、锂电产品等市场领域。SMCJ18CA贴片瞬态抑制TVS二极管参数详情如下：

峰值脉冲功率：1500W

峰值脉冲电流：51.37A

工作电压：18V

钳位电压：29.2V

最小击穿电压：20V

最大击穿电压：22.1V

漏电流：1uA

封装形式：SMC（DO-214AB）

SMCJ系列贴片TVS二极管丝印对照表

单向TVS二极管：SMCJ5.0A（印字GDE）、SMCJ6.0A（印字GDG）、SMCJ6.5A（印字GDK）、SMCJ7.0A（印字GDM）、SMCJ7.5A（印字GDP）……SMCJ250A（印字GHZ）、SMCJ300A（印字GJE）、SMCJ350A（印字GJG）、SMCJ400A（印字GJK）、SMCJ440A（印字GJM）。

双向TVS二极管：……SMCJ10CA（印字BDX）、SMCJ11CA（印字BDZ）、SMCJ12CA（印字BEE）、SMCJ13CA（印字BEG）、SMCJ14CA（印字BEK）、SMCJ15CA（印字BEM）、SMCJ16CA（印字BEP）、SMCJ17CA（印字BER）、SMCJ18CA（印字BET）……SMCJ170CA（印字BHR）、SMCJ180CA（印字BHT）、SMCJ190CA（印字BHV）、SMCJ200CA（印字BHW）、SMCJ220CA（印字BHX）、SMCJ250CA（印字BHZ）、SMCJ300CA（印字BJE）、SMCJ350CA（印字BJG）、SMCJ400CA（印字BJK）、SMCJ440CA（印字BJM）。

由于型号太多，以上列举的只是部分SMCJ系列TVS二极管丝印型号对照表，想要了解更全面的，详见东沃电子SMCJ系列贴片TVS瞬态抑制二极管产品手册！
