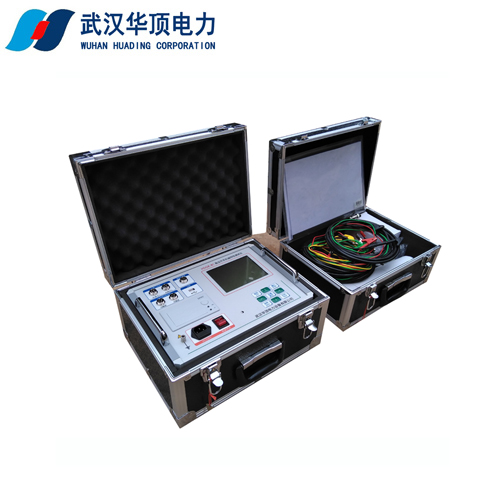

HDGK高压开关特性分析仪现场连线方法

• 现场连线

特别安全提示：仪器到现场后，请首先将仪器保护地“

”与现场大地连接，方可进行其它接线与操作;试验完后，关掉仪器电源，再拆其它线，最后拆除地线。

6.1、地线与断口线

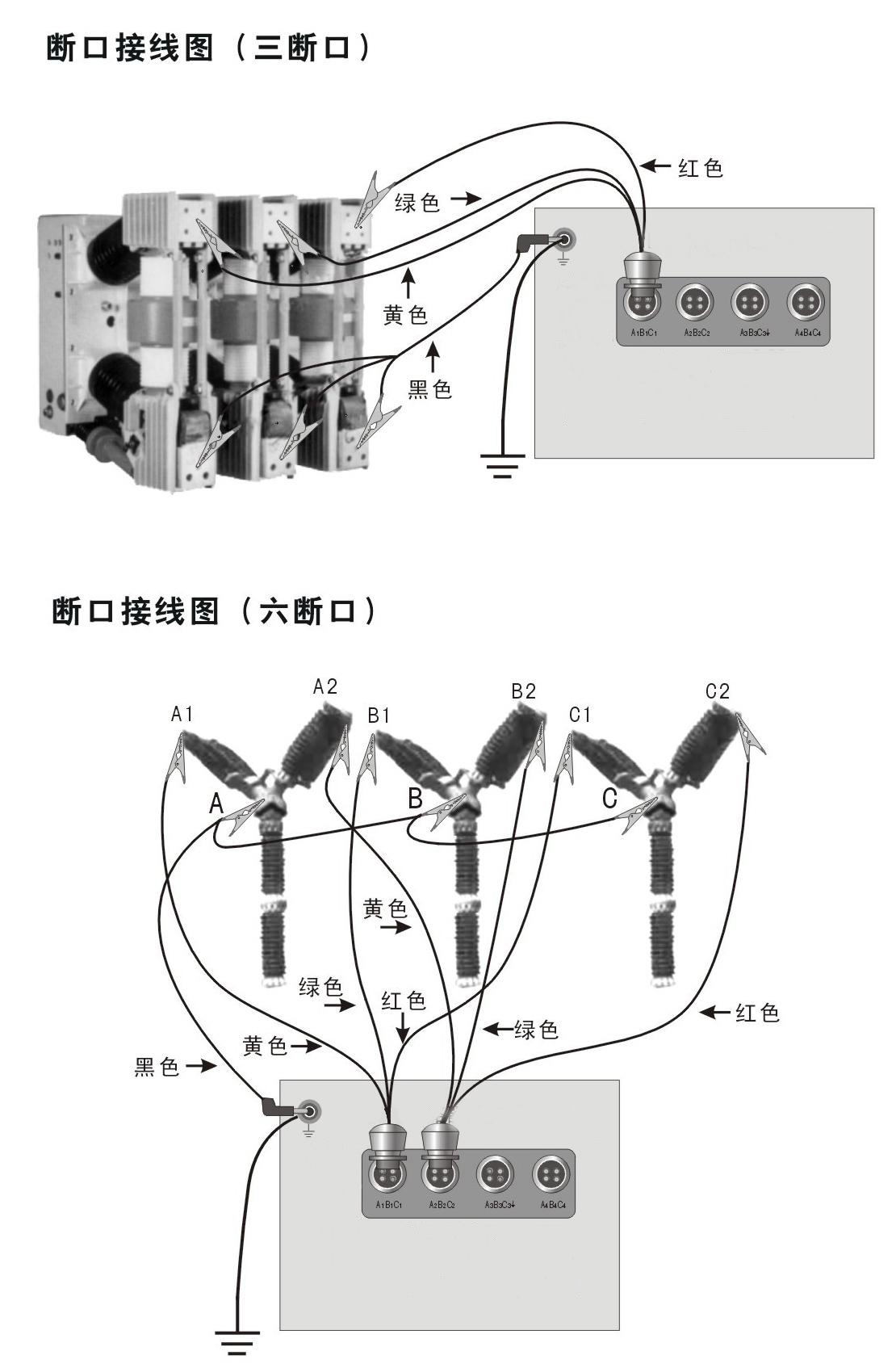

见附录三：《断口接线图》

6.2、分合闸控制线

①分合闸控制电源由仪器内部提供时，断开被测开关控制箱内的控制电源（通常是将控制箱内控制电源与控制母线相连的保险拨掉），但不能切断开关机构的储能电源，然后再按附录二《内部电源控制接线图》接线。

提示：仪器内部只能提供直流电流，使用仪器内部电源用“内触发”方式。若现场开关是交流操作机构，请使用“外触发”方式。

②使用外部现场电源作分合闸控制时，“控制电源输出”不接线。

开关做单合试验时，“外触发”两根线并接合闸线圈两端;

开关做单分试验时，“外触发”两根线并接分闸线圈两端。

提示：使用外部电源操作时，用“外触发”方式。外触发方式不管开关机构是交流还是直流都可测试。使用外触发时，分合闸控制电源输出不接线。

七、传感器的安装

本仪器配备两种测速传感器，分别在不同情况下使用。两种传感器通过一根传感器信号线，连接到仪器的“速度传感器”插座上。

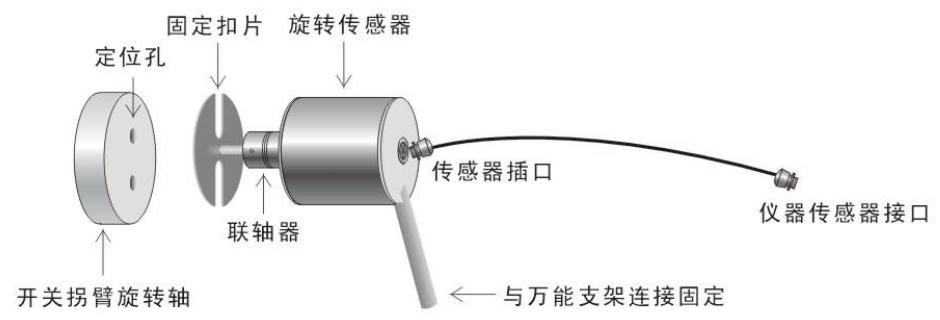

7.1、旋转传感器

通用式传感器适用于传感器作直线运动时的测速，有些开关，尤其是进口和合资开关，直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点。开关厂家出厂做速度试验时，在开关分合指示器或旋转轴上做试验，此种情况选用旋转传感器。

安装注意：旋转传感器的轴应尽量与开关旋转轴保持同心，否则传感器旋转有阻碍，测出曲线的毛刺会很重，影响测试数据的准确。

7.2、直线传感器（行程速度传感器）

如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。

以某型号真空开关为例，如下图。直线电阻传感器在安装时，要保证传感器运动轴能够直线运动，用磁性万能支架固定好传感器。对于SF6开关、油开关，方法类似。

提示：直线传感器因其现场安装的烦琐性，针对不同的开关，自己设计安装支架，保持传感器的拉杆与开关动触头的运动平行和同步，可以很精确地测

出开关的运动行程及相应的速度。

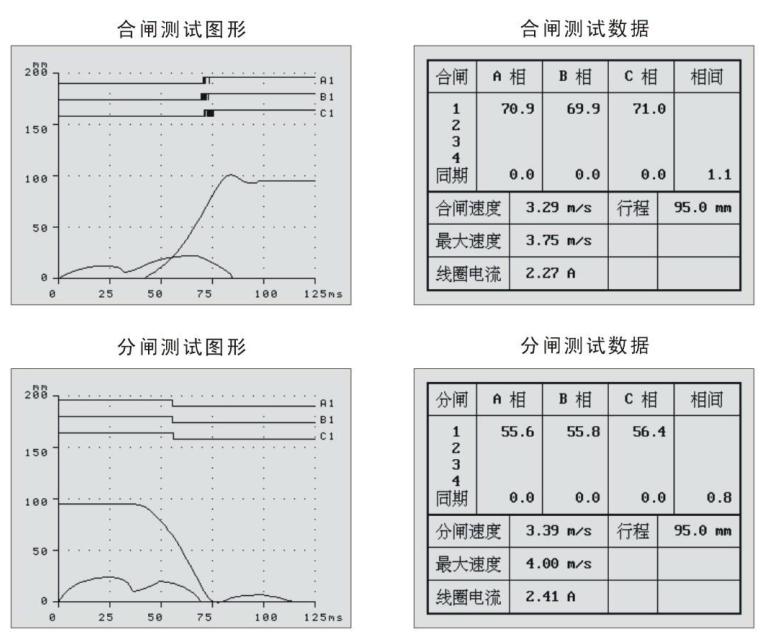

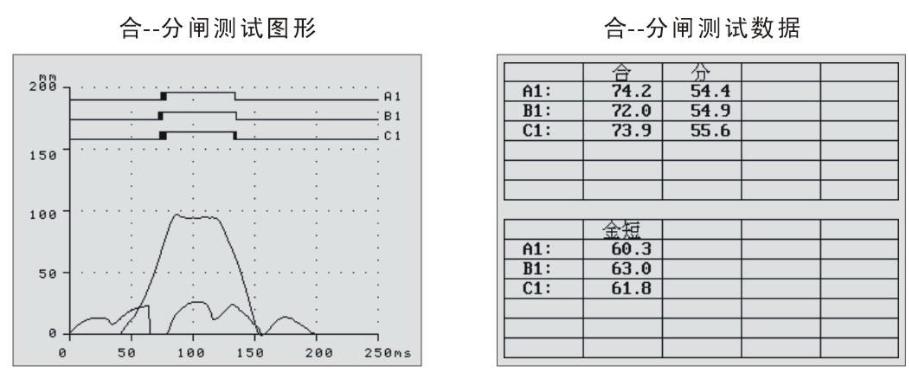

附录一、使用仪器所测得的部分图形和文本结果

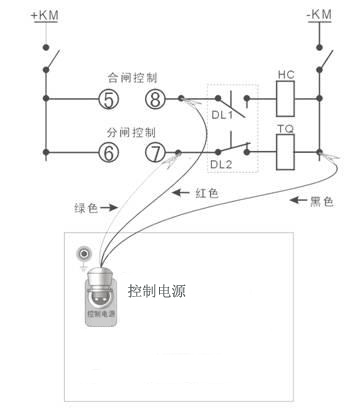

附录二、内部电源控制接线图

注意：必须断开被测开关控制箱内的控制电源（通常是将控制箱内的控制电源与控制母线相连的保险拨掉），但不能切断开关机构的储能电源。
