如何合理地选择配电电缆和断路器

我们都知道断路器其实就是一个开关，通常会被安装在配电箱内，作为对电路运行的保障。由于开断路器的负荷不同，相匹配的电箱规格也不同。那么电线电缆与断路器要怎么搭配的呢？下面本文简明扼要地给大家讲一讲，看完文章希望能给广大电气人员一些参考。

电线与断路器配合：

普遍来说，断路器的大小和电线几平方有直接的关系。拿家用断路器来说，大多数家庭为了能负荷得起电冰箱、电磁炉、电烤箱、热水器、电饭煲、抽油烟机、风扇等家电的电流和电压，会选择2.5平方电线和4平方电线混合使用。小平方的电线用来接功率小的电器，大平方的电线用来接厨房、卫生间等地的大功率电线。

由于2.5mm²电线的经验负荷功率是2750W-4400W，一般会选择25A的断路器；而4mm²电线的经验负荷功率在4400W-7040W，需要选择32A的断路器。如果家里还有个别地方接线用的是6mm²电线的话，则适合采用40A的断路器。

言而总之，断路器的选择一定要根据家庭的用电量、电线规格以及家电用电量等具体情况来选择，只有这样才能保证电线和断路器的使用安全。

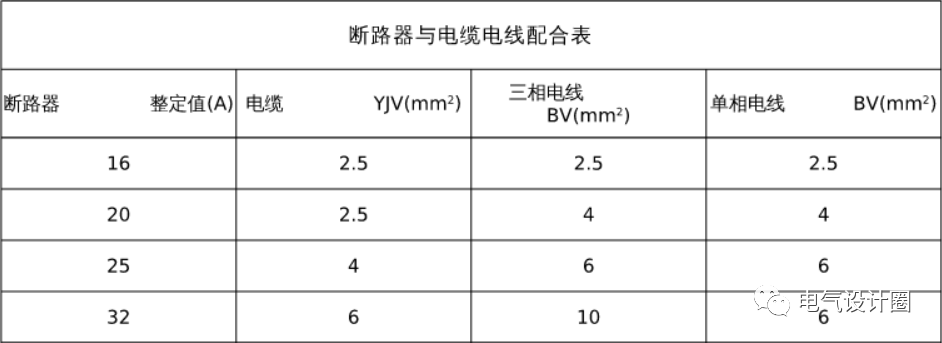

▼ 断路器与电缆电线配合表

电缆与断路器配合：

要达到配电电缆与保护断路器的完美配合，配电电缆的选择也至关重要。只有根据敷设方式、线路压降、热稳定、环境条件等因素，正确的选择了电缆截面和型号后，才能最终实现其与保护断路器的配合配电电缆的载流星由于国内不同的电缆厂家电缆载流量有较大差异，而且不同的温度、不同的电缆敷设环境和敷设条件下电缆实际载流量也会发生较大的变化。

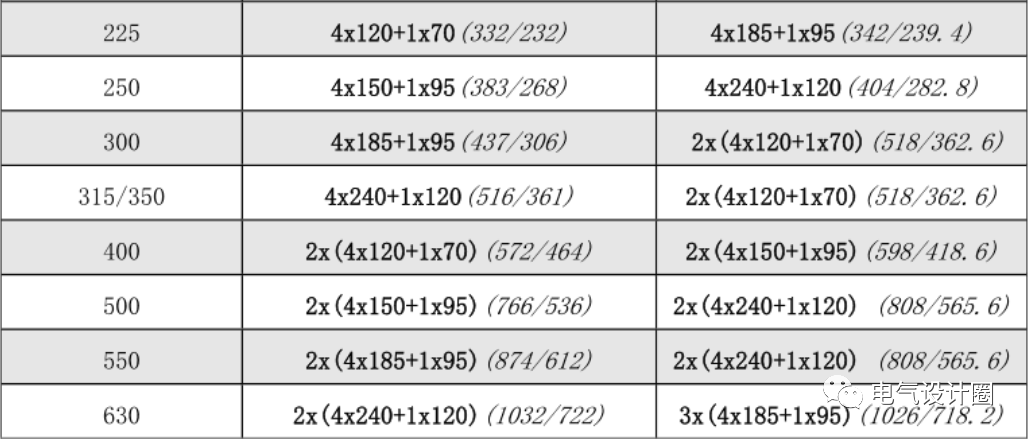

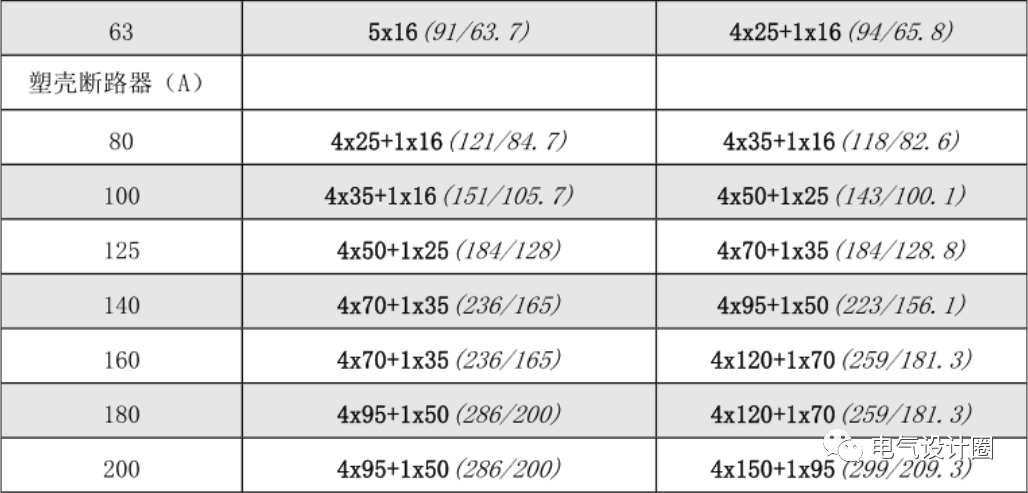

▼ 导线、电缆与断路器配合表

▲ 注：上表载流量已按环境温度 35°C折算，并考虑了多根并列空气中敷设的校正系数(0.7)

各种不确定因素的影响导致了在设计工作中电缆与保护开关的配合往往会出现一些偏差。为规范电缆与保护开关的配合选型，应依据国家规范和国家标准设计图集中的电缆基础数据确定电缆的实际载流量。在影响电缆载流量的诸多因素中，本文对主要几点进行讨论：

（1）环境温度

不同敷设条件下，确定电缆载流量选取的环境温度也不尽相同。当敷设处环境温度不同于基准温度时，电缆载流量应按以下公式进行校正 (式略)其中，Kt-校正系数；θn-电缆线芯长期允许工作温度(°C) ；θa-电缆敷设处环境温度(°C)；θC-电缆基础数据对应基准温度(°C) ;

（2）敷设方式

电缆的敷设方式有直埋、穿管、电缆沟、电缆桥架、电缆隧道等多种敷设方式。不同敷设方式下，电缆允许持续载流量有不同的校正系数。电缆设计规范中给出了不同敷设条件下电缆允许载流量的校正系数表。设计过程中，应根据工程具体情况选取相应的校正系数。

（3）环境条件

电缆敷设的环境条件有正常环境、灾危险环境、爆炸危险环境等。在不同环境条件下，电缆的载流量也应乘以相应的校正系数。配电电缆的截面选择在确定了电缆载流量的影响因素后，并不能直接根据载流量来确定电缆的截面，配电电缆的截面选择还有其他的影响因素,设计中，应主要根据以下几点对电缆截面进行校验:

1、温升;

2、线路电压降;

3、 经济电流密度;

4、热稳定;

5、机械强度等具体设计中，应根据实际条件，选择电缆截面的计算方法。

例如，长电缆配电回路应考虑线路压降的影响；低压配电柜直接给配电室内小功率设备或照明箱配电的回路，一定要对电缆截面进行热稳定校验等。另外，对供配电系统中谐波比较严重的回路，还应考虑谐波的大小对电缆截面的影响。

设计是一项要求严谨的工作， 设计上的一些小失误可能会造成重大的经济损失或人员伤亡。在低压配电电缆与保护断路器的配合设计中，设计人员应尽量考虑所有的影响因素，合理地选择配电电缆和断路器，避免事故的发生。
