光伏防逆流监测电表和储能计量电表介绍

安科瑞 须静燕

为什么要储能

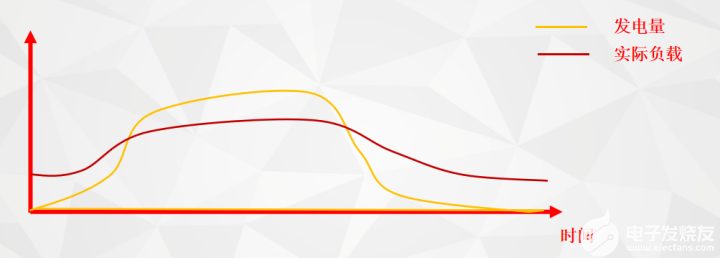

太阳能不稳定，白天发电多、夜晚没有发电——储能技术

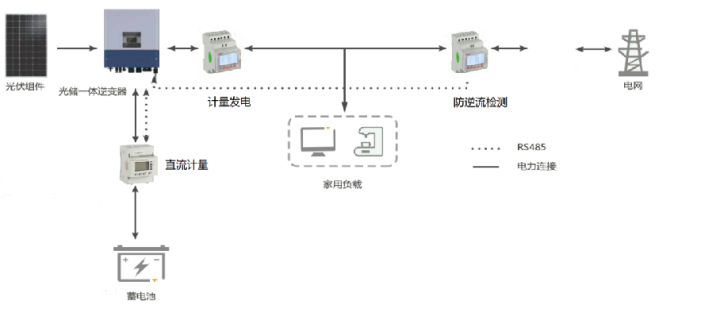

光伏直流耦合储能解决方案

在并网点安装电表或者电流传感器，当检测到有电流流向电网时，逆变器输出功率不变，启动双向变流器，把多出的电能储存在蓄电池中，等光伏功率下降或者负载功率增大时再放出。

光伏交流耦合储能解决方案

在并网点安装电表或者电流传感器，当检测到有电流流向电网时，逆变器输出功率不变，启动双向变流器，把多出的电能储存在蓄电池中，等光伏功率下降或者负载功率增大时再放出。

光伏储能计量配套产品

DJSF-1352RN直流电表

DJSF1352-RN导轨式直流电能表带有双路直流输入，主要针对电信基站、直流充电桩、太阳能光伏等应用场合而设计，该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。在实际使用现场，即可计量总电能，又可计量规定时间段内的电能。检测的结果既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。 仪表可具有红外通讯接口和RS-485通讯接口，同时支持Modbus-RTU协议和DLT645-97(07)协议；可带继电器报警输出和开关量输入功能；根据不同要求，通过仪表面板按键，对变比、报警、通讯进行设置；具有开关量事件记录（Modbus协议）、编程和事件设置记录（645协议）、数据瞬时和定时冻结功 能（645协议）、电压电流功率值记录功能。

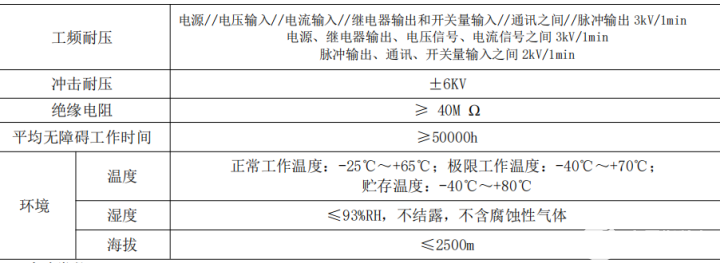

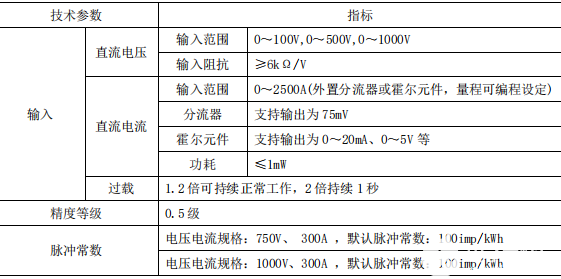

技术参数

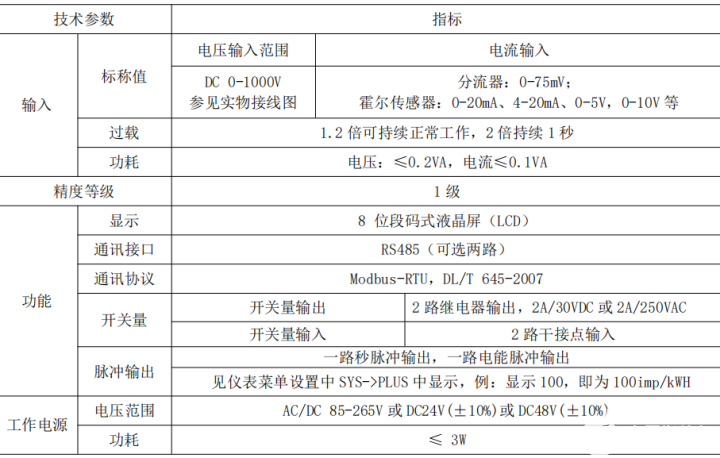

PZ系列智能直流电能表是针对直流屏、太阳能供电、电信基站、充电桩等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。同时它具有多种外围接口功能可供用户选择：带有RS-485通讯接口，采用Modbus-RTU协议；可带继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、通讯进行设置与控制。

产品符合 Q/GDW1825-2013《直流电能表技术规范》、GB/T29318-2012《电动汽车非车载充电电能计量》、

Q/GDW364-2009《单相智能电能表技术规范》等标准的相关技术要求。

霍尔传感器，安装方便，有开口方案

什么是防逆流

在电力系统中，一般都是由配电变压器向电网内各负载送电，称为正向电流。

安装光伏电站后， 当光伏系统功率大于本地负载的功率时，消纳不完的电力要送入电网，由于电流方向和常规的相反，即称为“逆流”。

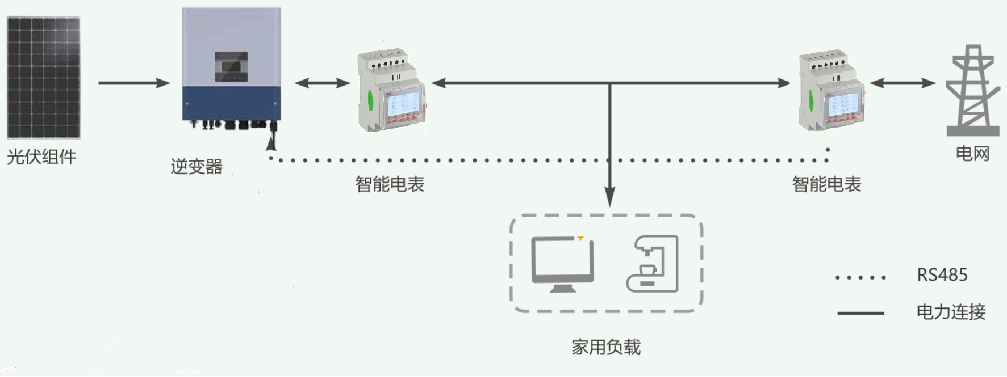

在并网点安装电表或者电流传感器，当检测到有电流流向电网时，降低逆变器输出功率 。

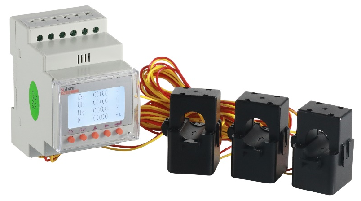

ACR10R-DxxTE 单相两线

ACR10R-DxxTE4 三相四线

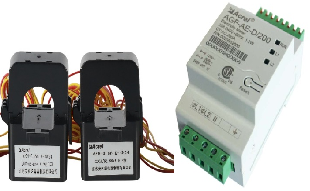

AGF-AE-D 单相三线
