ITECH测试解决方案可针对分布式光伏等电源系统提

目前太阳能光伏发电已趋于成熟，成本快速下降。在可预见的将来，太阳能光伏发电技术和经济性都将达到与常规能源相当的水平，推动能源变革与转型的发展。同时随着互联网、云计算、大数据、人工智能等现代信息技术与光伏产业的深度融合，光伏电站将朝着数字化、智能化、信息化的方向高速发展，智慧光伏电站将成为主流。

智慧能源管理平台通过现代化物联网技术、人工智能及大数据分析技术，能够实现对光伏电站的集中运营运维管理，打造光伏电站智慧大脑。智慧能源管理平台收集到智能逆变器、功率优化器采集到的数据，基于大数据分析功能，可对电站关键数据进行建模分析，支撑电站运检、故障、维修等业务，实现光伏电站的全生命周期管理。

ITECH测试解决方案

ITECH针对光伏领域提供专业的产品和解决方案，可针对分布式光伏等电源系统的系统仿真及核心设备检测提供支持。

某客户开发智能微网管理平台，用SAS1000M太阳能电池矩阵仿真软件+IT-M3600系列回馈式源载系统模拟光伏组件，IT7900P回馈式电网模拟器模拟电网。对单优化器测试、对优化器+逆变器电路进行测试、管理、数据采集。

测试一 ：

智能优化器DC转换效率测试&MPPT测试

IT-M3600系列回馈式源载系统搭配SAS1000M软件形成太阳能光伏模拟器，可设置光照及温度参数实现光伏IV曲线输出模拟，完成EN50530等五种标准法规测试，也可完成光伏阵列的阴影遮蔽模拟。

光伏优化器后端可以用IT7900P系列电网模拟器的DC Load模式进行CV拉载测试。

*光伏智能优化器测试原理图*

测试结果如下图：

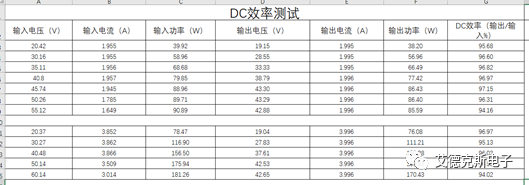

*智能光伏优化器DC转换效率*

*智能光伏优化器P-V、I-V曲线*

测试二 ：

智能优化器与智能逆变器协调控制测试

SAS1000M多通道太阳能矩阵仿真软件连接控制多台光伏模拟源IT-M3600系列，分别连接智能光伏优化器，串联输出（模拟组串式）到光伏逆变器前端，最终逆变器将直流电转换成交流电到IT7900P高性能回馈式电网模拟器，进行一系列并网测试。

1、验证当光伏模拟软件控制每个光伏模拟器的不同输出功率或即使任意一路出现失配问题时，其他电池板是否仍然能输出最大功率，补偿因失配问题而产生的发电量损失。

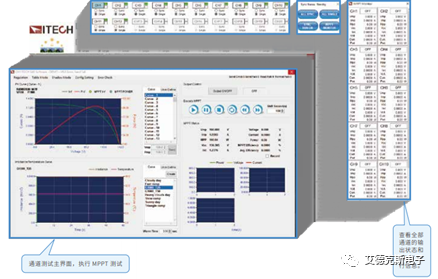

*SAS1000M控制界面*

2、利用IT7900P电网模拟器对逆变器，进行逆变效率测试，并离网测试，电网异常测试，孤岛保护测试，谐波分析和谐波模拟等测试。

3、基于硬件系统，智能管理平台需对优化器+逆变器进行数据采集，通过物联网采集光伏板的工作数据，实时展示光伏板的工作状态，有效进行监测和预警，产能分析，进行智能故障分析等等。

ITECH测试优势

目前智能优化器正在向着高转换效率，高通信可靠性，高运算速度、高系统响应发展。IT-M3600系列回馈式源载系统（可调节上升下降斜率，动态响应快）+SAS1000太阳能仿真软件的组合可以很好地适应智能优化器的快速响应。SAS1000软件可以精确地仿真太阳电池矩阵的I-V曲线，具有测量精准、稳定性高、响应速度快等特性，内建多种法规模型，用户简单设定即可模拟I-V 曲线输出并生成符合法规的报表，可用于测试光伏逆变器的静态&动态最大功率追踪效能。

IT7900P系列高性能回馈式电网模拟器提供用户领先的一体化测试解决方案，可以是一台大功率交流电源，也可以作为电网模拟器和全四象限功率放大器使用，同时也是一台回馈式的交/直流电子负载。丰富的操作模式满足用户单相/三相/反相及多通道测试需求，为测试提供了较高的灵活性。

为满足并网型产品的防孤岛效应认证测试，IT7900P系列开发了专业的孤岛测试模式。测试人员可以通过调节RLC参数或配置有功功率、无功功率参数，实现模拟纯阻性或非线性电网负荷的效果，进一步验证并网型DUT在不同等效阻抗，三相负荷平衡及非平衡状态下的孤岛保护响应时间。该方案可以帮助工程师简化测试电路，节约额外的RLC负载和功率计等设备成本。
