HMI-Board以太网通过mqtt连接云学习笔记 | 技术集结

O目录

开发板HMI-Board简单介绍说明

实践Demo操作笔记

使用GUI-Guider-1.5.1-GA画UI实践

GUI-Guider画LVGL UI做mqtt连接Onenet云实践

总结

1

开发板HMI-Boarrd简单介绍说明

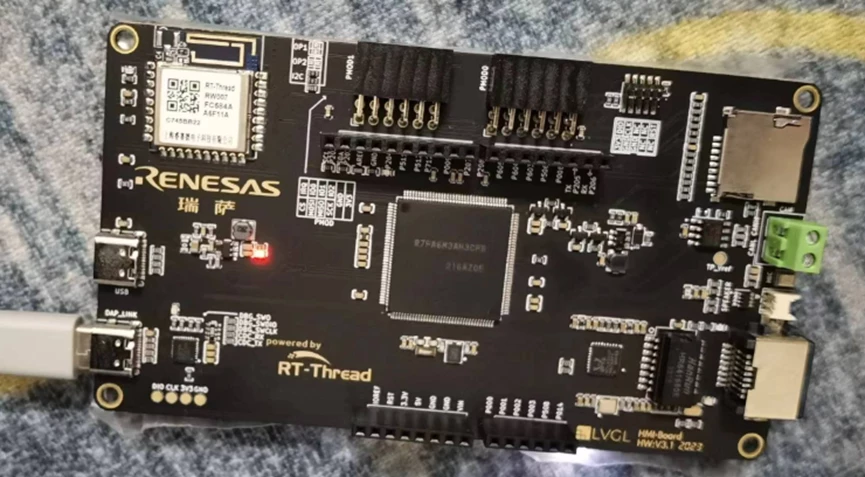

此次实践使用开发板HMI-Board即RA6M3，HMI-Board是 RT-Thread 联合瑞萨推出的高性价比图形评估套件，取代传统的 HMI+主控板硬件，一套硬件即可实现 HMI+IoT+控制的全套能力。依托于瑞萨高性能芯片 RA6M3 及 RT-Thread 软件生态，HMI-Board 不仅硬件性能强劲，同时软件生态丰富，助力开发者快速开发出GUI智能硬件产品。

硬件配置：

2M片上flash

640Kb片上SRAM

硬件JPEG解码

2D图形加速

RGB888-LCD控制器

Arduino 接口

Pmod 接口

以太网接口

USB-Device

CAN接口

扬声器，麦克风接口

板载 DAP-Link

单片机本身不带Wi-Fi以及以太网端口，HMI-Board通过SPI外接RW007Wi-Fi模块连接网络，并已有包支持。

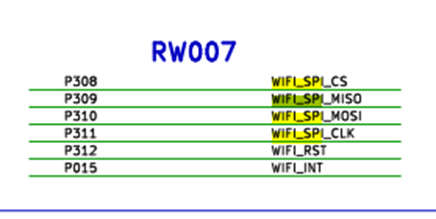

硬件原理图上可以看出使用SPI3脚。

此次使用的云平台为EMQX云服务器。开发板、电脑、云平台关系如图所示，电脑和开发板均属于客户端。

此外MQTT消息的发布者和订阅者都是客户端，服务器只是作为一个中转的存在，将发布者发布的消息进行转发给所有订阅该主题的订阅者；发布者可以发布在其权限之内的所有主题，并且消息发布者可以同时是订阅者，实现了生产者与消费者的脱耦，发布的消息可以同时被多个订阅者订阅。

2

实践Demo操作笔记

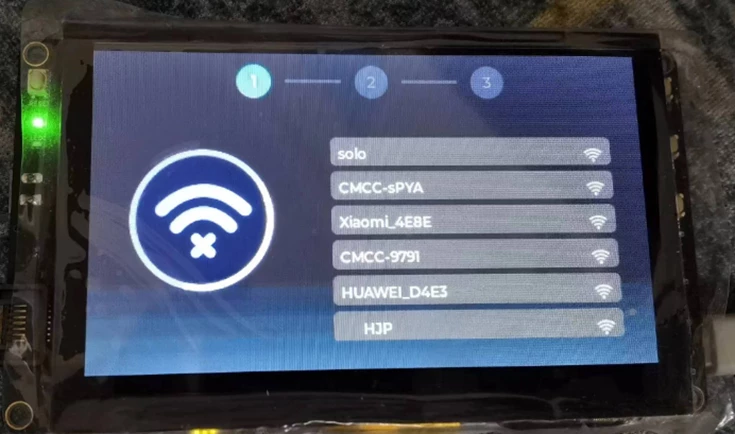

1.此次实践使用的win桌面版本Demo，开机首页如下：

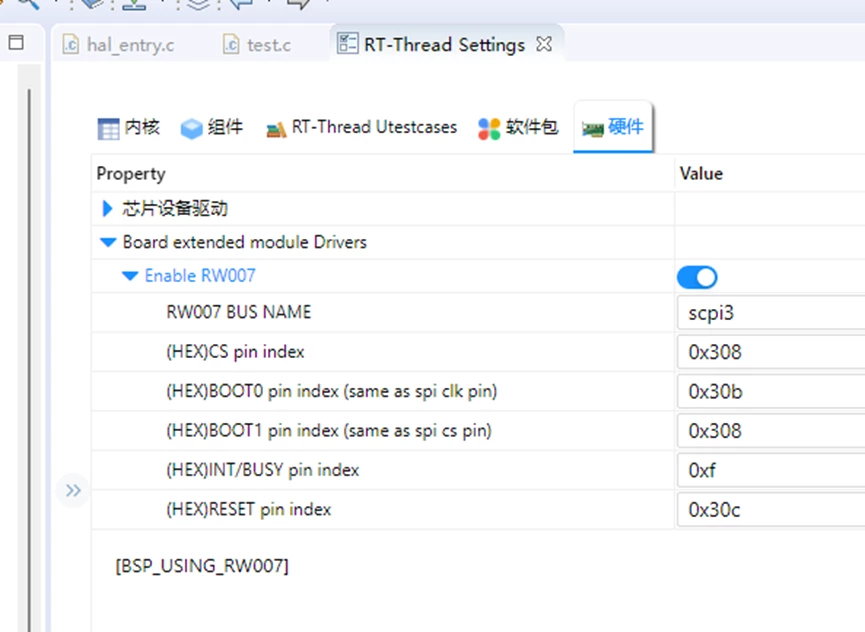

2. 因我本身没用以太网线，于是在编译代码时打开了Wi-Fi模块的包，注意是SPI3口的Wi-Fi

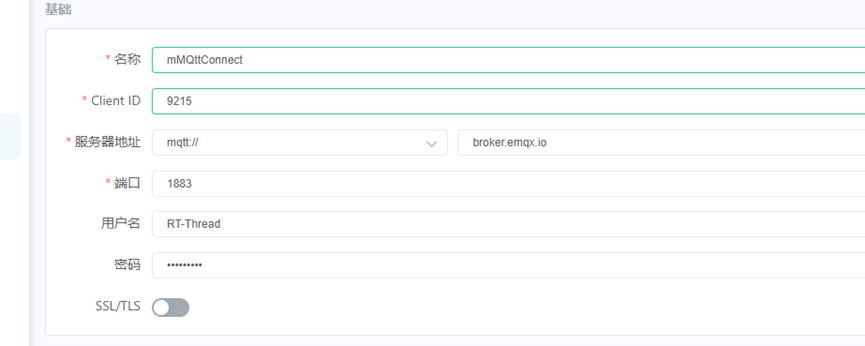

3. 代码中打开test工程，修改了原本代码中的密码以及订阅信息如下：

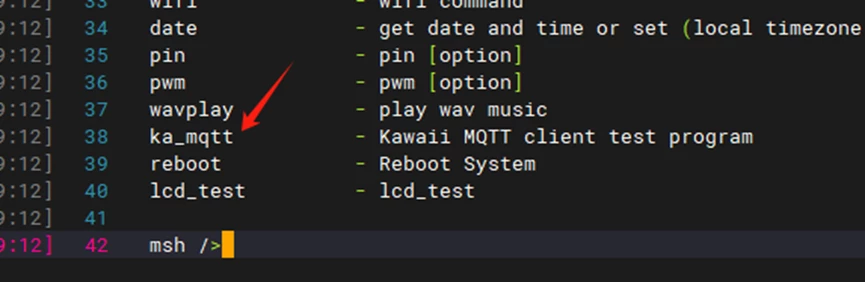

4. 我们在代码中ka_mqtt加入到命令中去，开机起来后可以在命令行输入help看到ka_mqtt的命令：

MSH_CMD_EXPORT(ka_mqtt, Kawaii MQTT client test program);

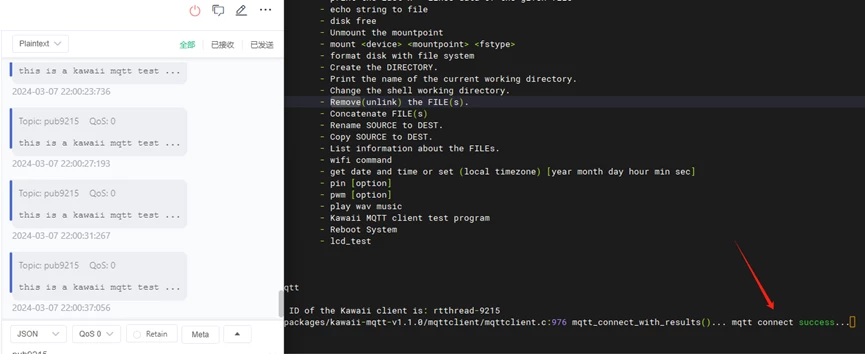

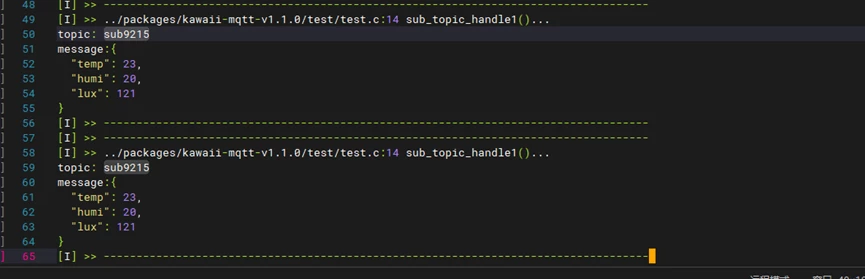

5. 在命令行启动即可，这一点还是很方便的。我们通过打开MQTTX订阅pub9215消息即可看到开发板周期性上报的数据

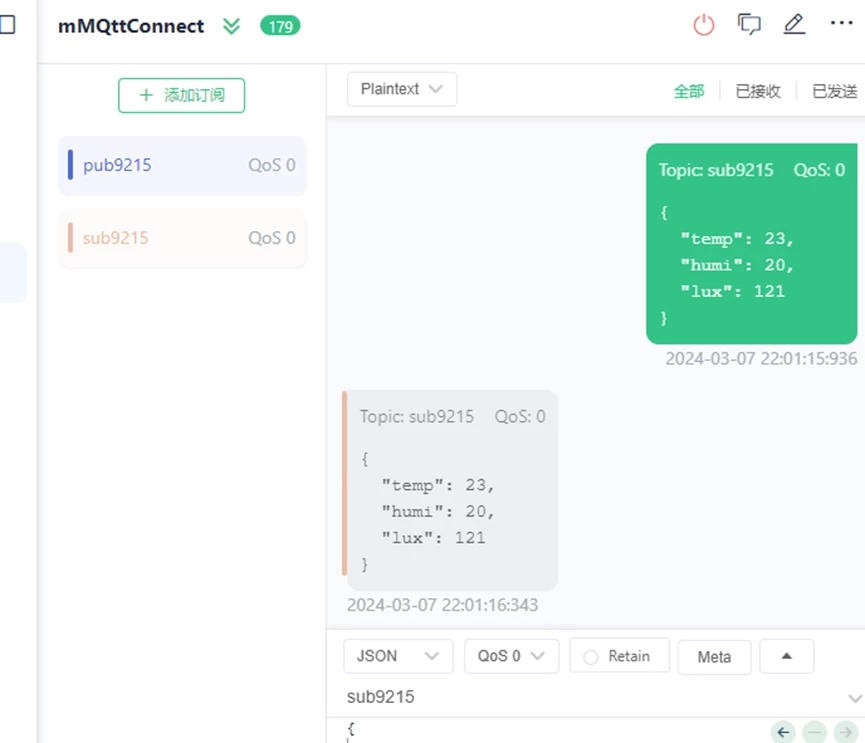

6. 开发板通过发布消息到云端服务器，电脑端MQTTX订阅云端消息就可以看到发布数据。反过来电脑端发布，开发板订阅线程也是有收到打印到串口

3

使用GUI-Guider-1.5.1-GA

画UI实践

经过前面的demo实践，是时候自己操刀一把了，如下是使用UI工具画UI实践

1. 先跑一下LVGL的Demo试试，于是编译如下空调GUI

2. 移植代码到板子中编译下载，看看效果

4

GUI-Guider画LVGL UI

做mqtt连接Onenet云实践

之前有玩过一下Onenet云，此次试试RT-Thread开发板连onenet云操作。

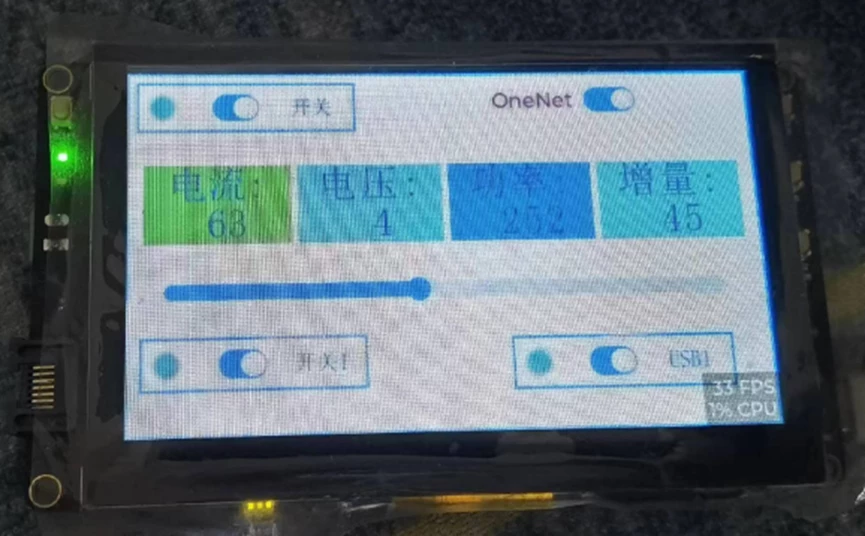

1. 首先画UI，使用按钮开关打开登录，做滑块切换值，最终效果如下：

下载板子点亮：

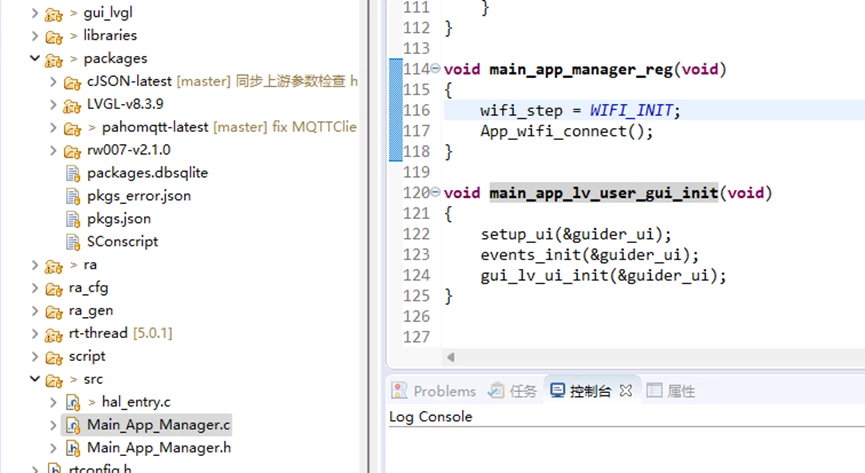

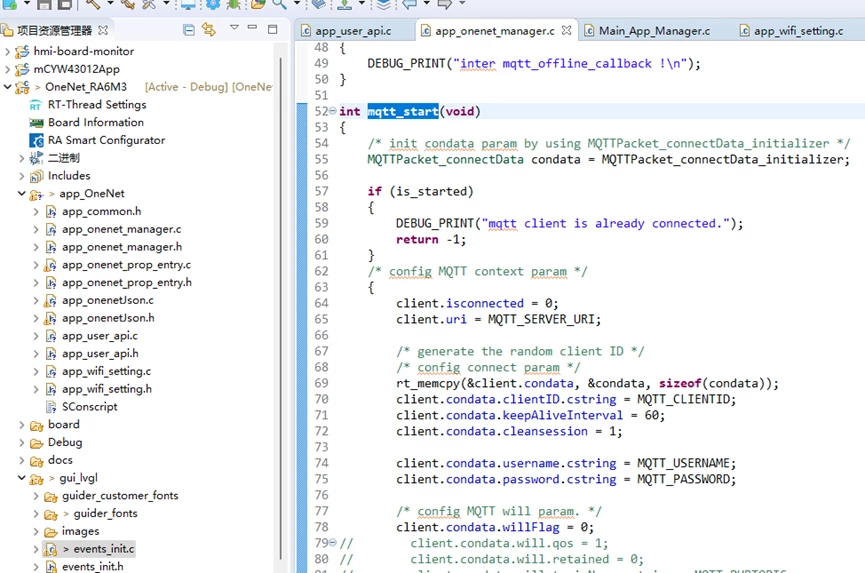

2. 使用包rw007Wi-Fi包，cjson，LVGL，以及mqtt包。代码如下，在开机后起来连接Wi-Fi，创建LVGL的UI

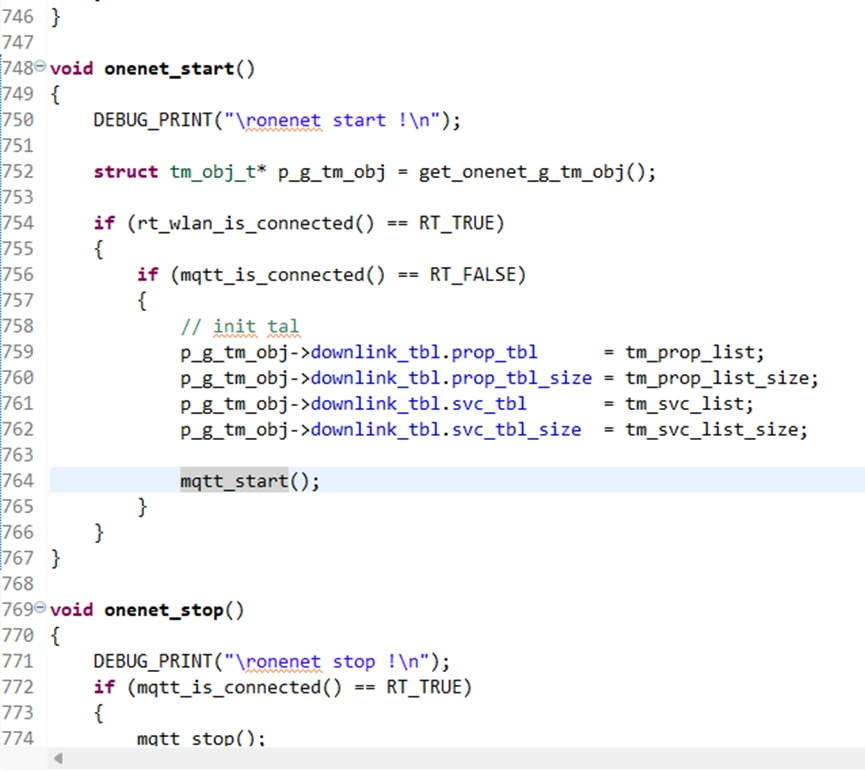

3. mqtt的开始函数放在按钮响应事件中

4. 将Onenet云设备密码填入准备登录

5. 最终登录后订阅消息

6. 后面创建一个子线程用于周期性上报电量数据

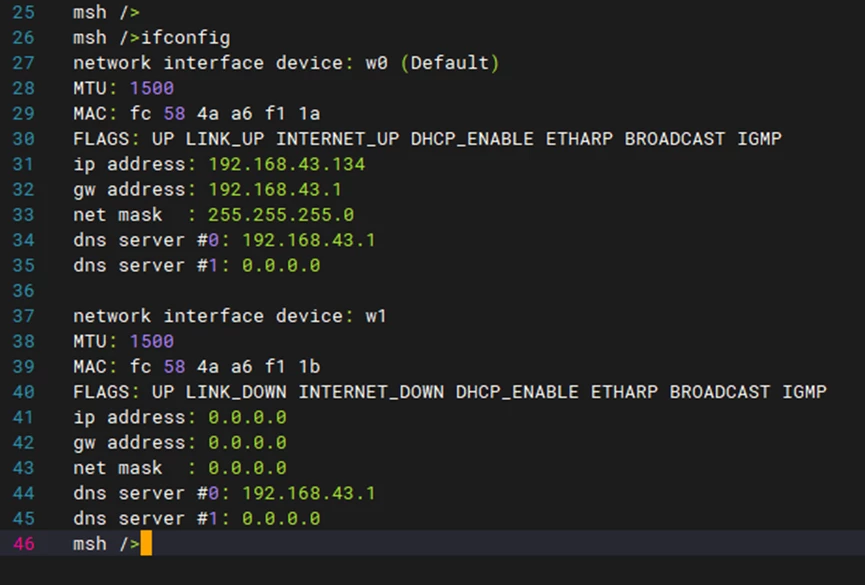

7. 开机后自动连接我的Wi-Fi，使用ifconfig可以看到了联网成功

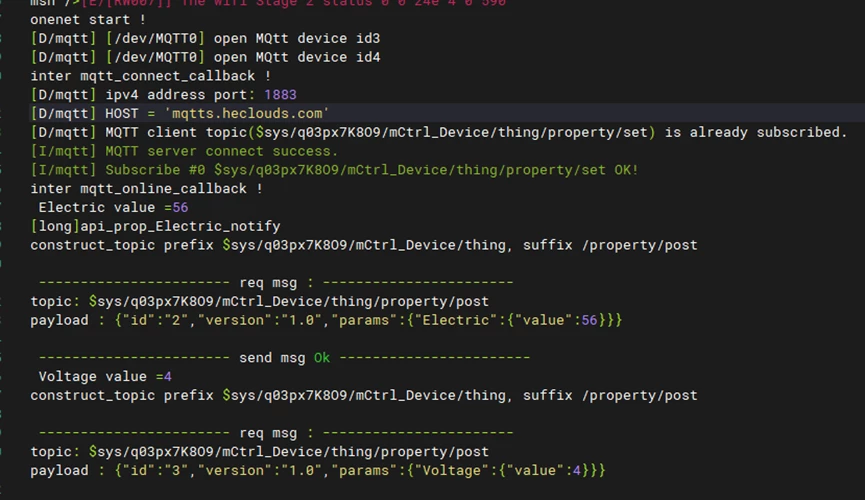

8. 打开UI上的Onenet按钮开关可以看到连接登录成功，同时周期性发布数据到云端

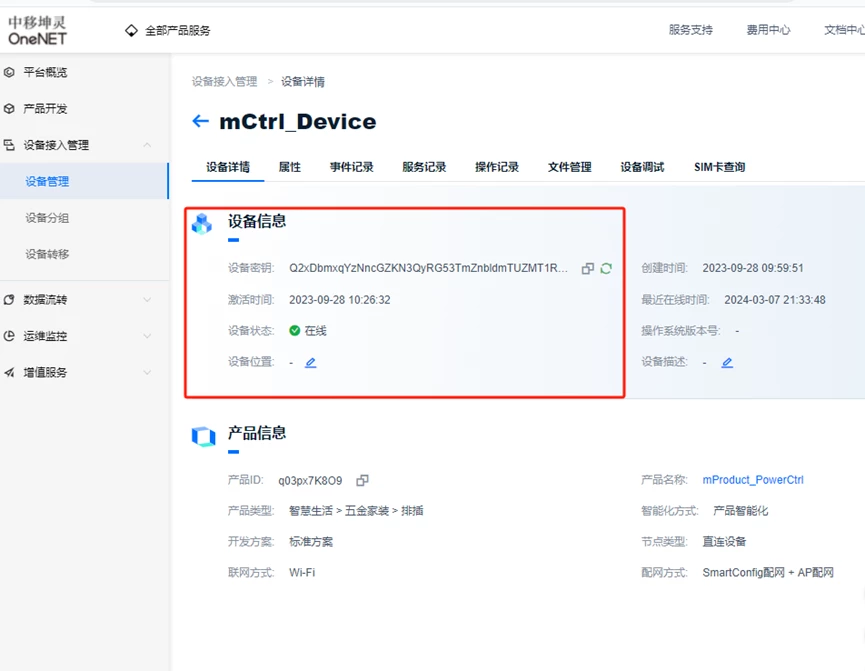

9. 云上后台看到设备登录在线状态

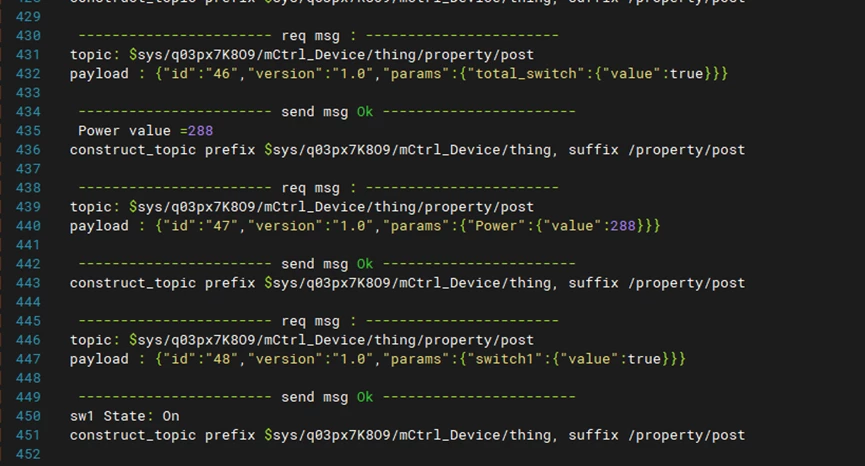

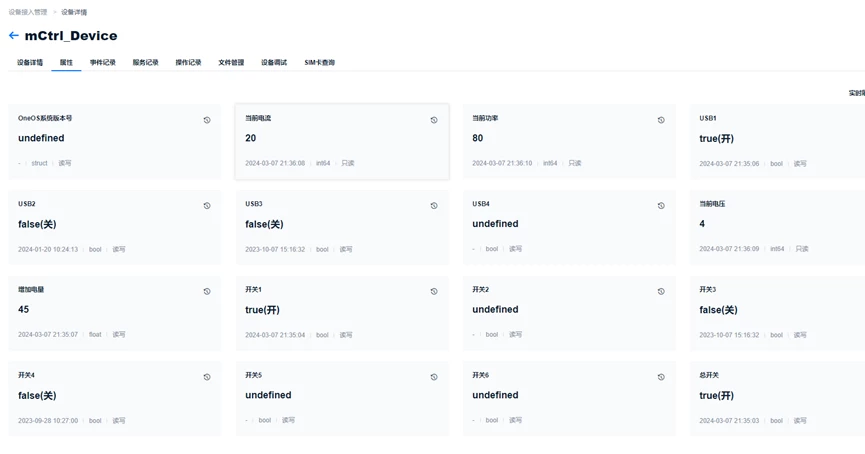

10. 切换到云端数据上看到开开关切换以及电量等数据的刷新，以及终端log提示操作

5

总结

虽然那天天气很冷，活动现场氛围非常热情，让我看到每个开源爱好者的学习激情澎湃。

RT-Thread小师弟以及开发者不吝指导，答疑着每位学习者的疑问，为各位大佬点赞。

在这种氛围下虽说只有一下午时间，但还是学习到很多东西，比如mqtt工具使用，EQMX云，OneNet云，开发板LVGL画UI等。
