瑞萨RA8系列教程 | RA8基于e2s实现RTC实时时钟功能

微信公众号| strongerHuang

RTC：Real Time Clock，实时时钟。
以前做项目要用时钟，都是外挂一个时钟芯片，随着需求的增长和技术的发展，很多MCU内部都集成了RTC（实时时钟）这个模块。
本文结合e2 studio开发环境、RA8D1单片机给大家描述RTC这个模块的使用方法。

准备工作

1、下载并安装e2 studio工具

下载地址，推荐瑞萨官方的GitHub：https://github.com/renesas/fsp/releases

我们这里基于Windows环境，安装exe文件，基本根据提示信息一路next即可。这里不再详述，推荐参看文章：瑞萨RA8系列教程 | 瑞萨 RA8 开发环境搭建

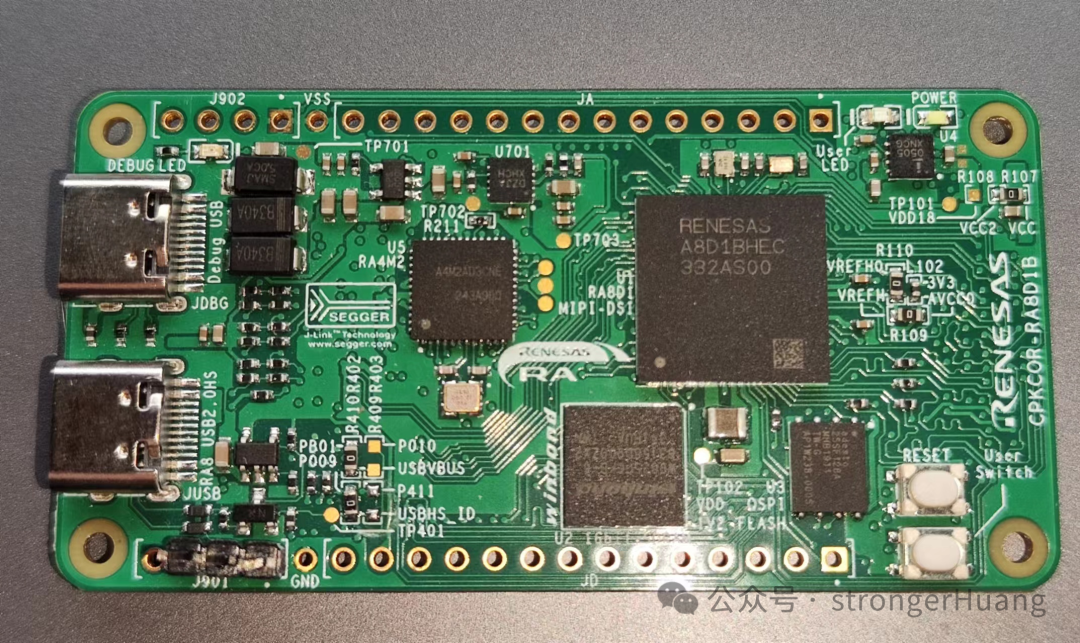

2、准备RA8D1开发板

我们这里以瑞萨RA8D1单片机为例（当然，其实RA系列单片机也类似）：

e2 studio配置RTC模块

本文基于e2 studio开发环境、RA8D1单片机，实现日期和时间的功能。

1、创建工程

我们会用到串口打印输出，这里基于之前分享的UART串口工程进行拓展，前面的过程请参看文章：瑞萨RA8系列教程 | 基于e2s实现RA8串口输出配置

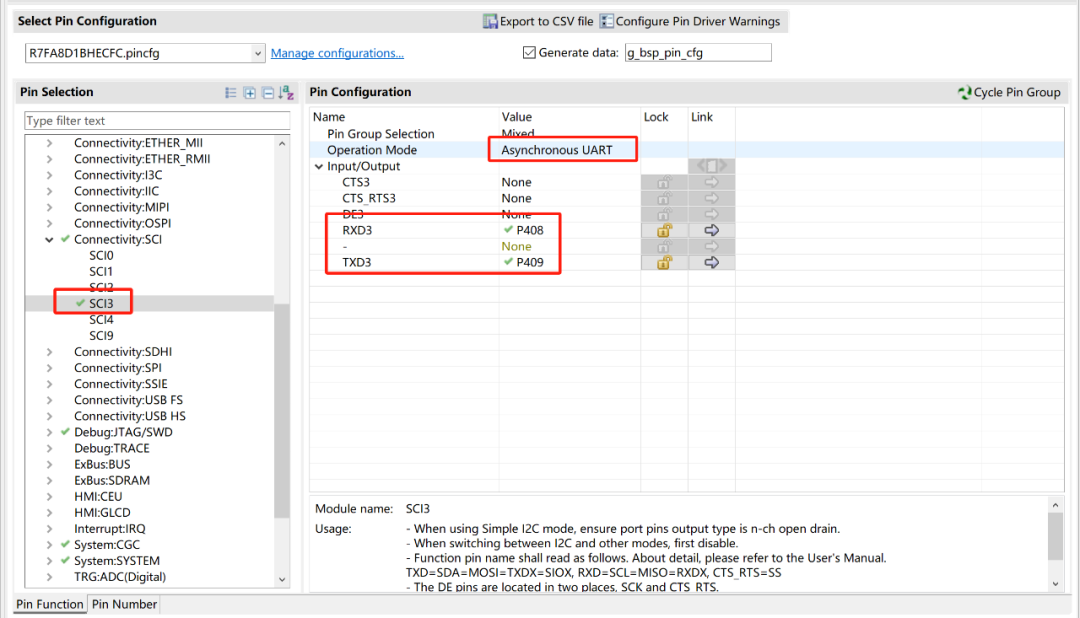

这里说几个重要的地方，首先是UART串口时钟，需要选择SCICLK时钟：

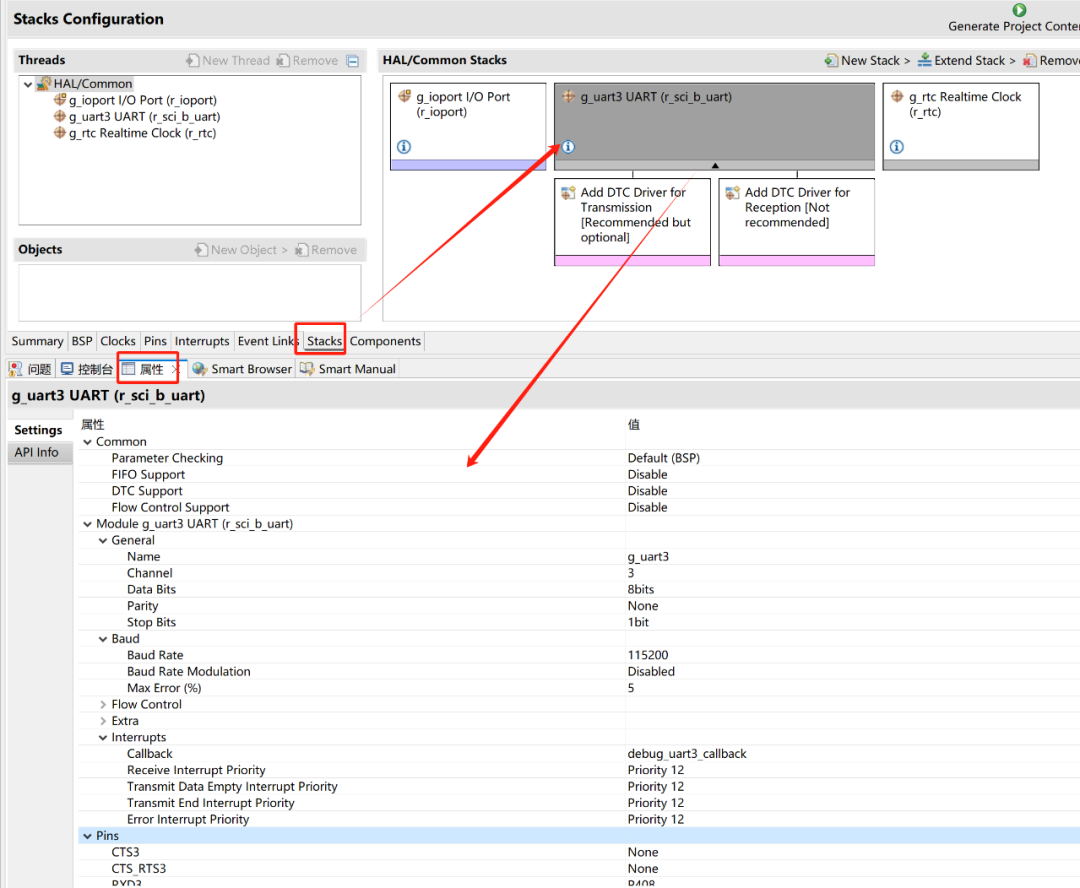

再次，配置UART对应的信息：

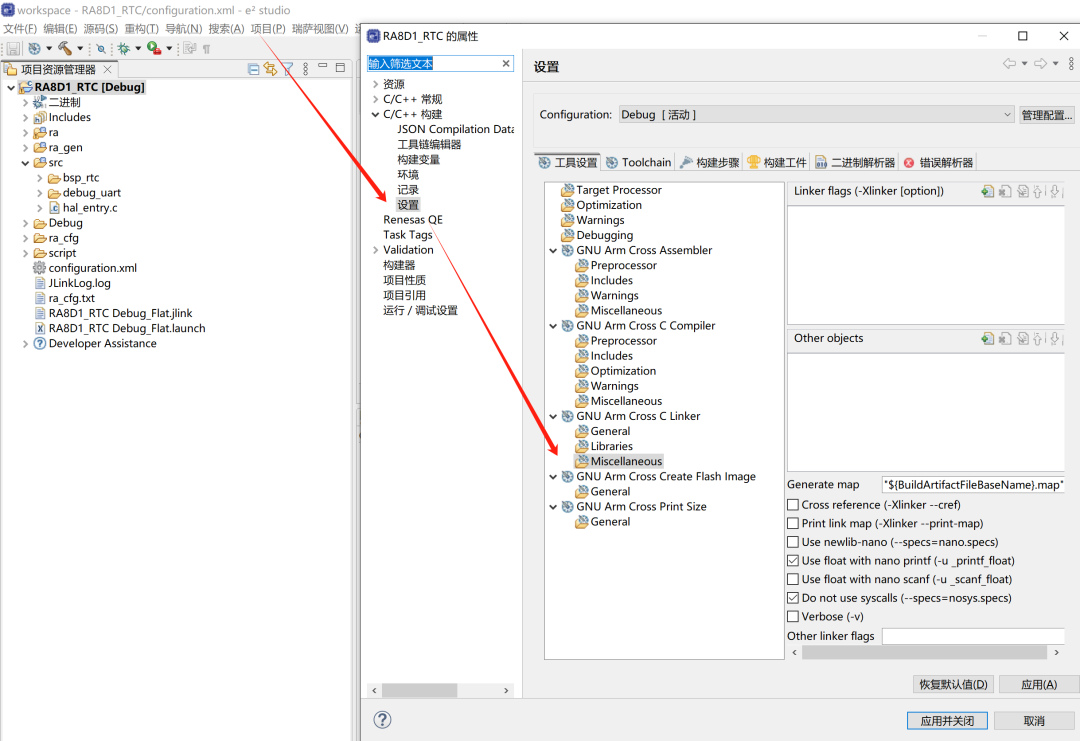

还有设置，菜单：项目 -> C/C++ Project Settings：

2、配置RTC模块

为了方便大家理解，我们先以最基础的方式配置RTC，然后，间隔1秒读一次RTC并通过UART串口打印输出。

配置RTC：Pins选项下，选择RTC，配置模式

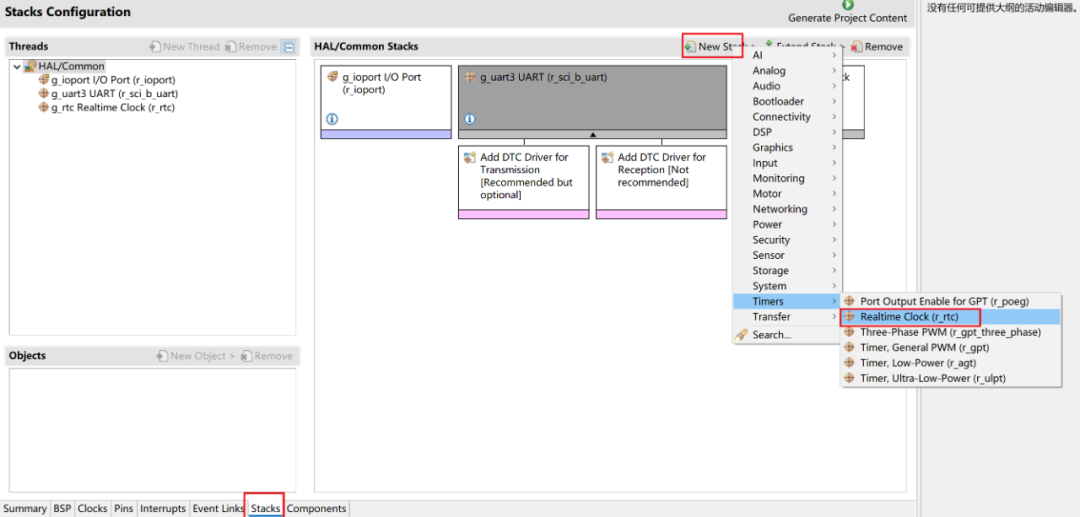

新建RTC模块：我们添加RTC模块并配置相关属性（配置常用参数，其实默认即可）。

3、添加源代码

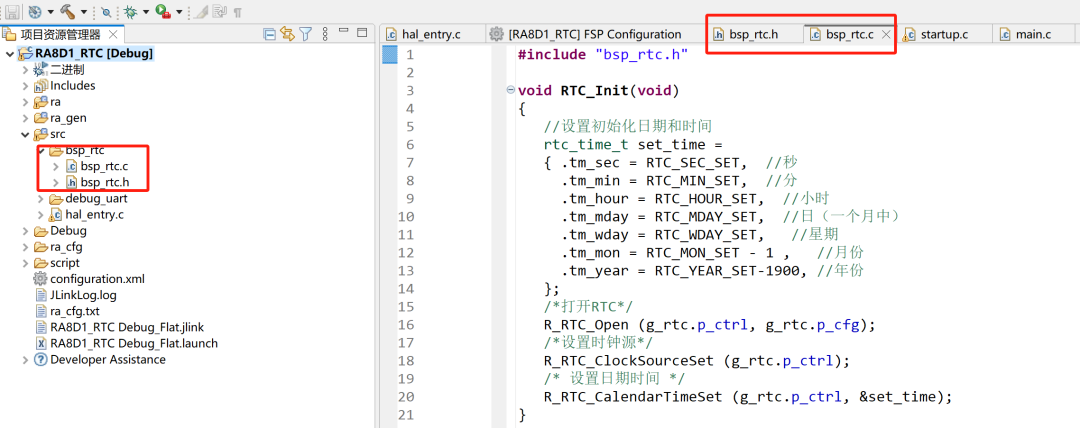

我们这里简单添加一个RTC模块（源代码文件），如图：

bsp_rtct.c源代码：

#include "bsp_rtc.h" void RTC_Init(void) { //设置初始化日期和时间 rtc_time_t set_time = { .tm_sec = RTC_SEC_SET, //秒 .tm_min = RTC_MIN_SET, //分 .tm_hour = RTC_HOUR_SET, //小时 .tm_mday = RTC_MDAY_SET, //日（一个月中） .tm_wday = RTC_WDAY_SET, //星期 .tm_mon = RTC_MON_SET - 1 , //月份 .tm_year = RTC_YEAR_SET-1900, //年份 }; /*打开RTC*/ R_RTC_Open (g_rtc.p_ctrl, g_rtc.p_cfg); /*设置时钟源*/ R_RTC_ClockSourceSet (g_rtc.p_ctrl); /* 设置日期时间 */ R_RTC_CalendarTimeSet (g_rtc.p_ctrl, &set_time); }

bsp_rtc.h头代码：

#ifndef BSP_RTC_H #define BSP_RTC_H #include "hal_data.h" /**********日期宏定义**********/ #define RTC_YEAR_SET 2024 //年 #define RTC_MON_SET 10 //月 #define RTC_MDAY_SET 31 //日 /*换算星期*/ #define RTC_WDAY_SET (RTC_YEAR_SET-2000 \ + ((RTC_YEAR_SET-2000)/4) \ - 35 + (26*(RTC_MON_SET+1))/10 \ + RTC_MDAY_SET -1 )%7 /**********时间宏定义**********/ #define RTC_HOUR_SET 23 //时 #define RTC_MIN_SET 59 //分 #define RTC_SEC_SET 50 //秒 void RTC_Init(void); #endif

这里我们只简单的配置（初始化）了日期和时间，然后在应用程序中，间隔1秒读取并打印输出。

void hal_entry(void) { tatic rtc_time_t get_time; Debug_UART3_Init(); // SCI3 UART 调试串口初始化 RTC_Init(); //初始化RTC while(1) { R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_10_PIN_01, BSP_IO_LEVEL_LOW); R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS); // 延时500ms R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_10_PIN_01, BSP_IO_LEVEL_HIGH); R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS); // 延时500ms /*获取当前时间*/ R_RTC_CalendarTimeGet (g_rtc.p_ctrl, &get_time); /*打印当前时间*/ printf("RTC:%d-%d-%d-%d:%d:%d\r\n", get_time.tm_year + 1900, get_time.tm_mon + 1, get_time.tm_mday, get_time.tm_hour, get_time.tm_min, get_time.tm_sec); } }

4、演示效果

这里通过间隔1秒主动读取RTC，并打印输出显示，最后效果：

通过以上配置其实你会发现很简单，还有一种通过RTC（1秒）中断打印输出，这样就不需要主动读取了。

方法其实很简单，配置中断：

然后在代码中增加 rtc_callback 这个中断回调函数。

void rtc_callback(rtc_callback_args_t *p_args) { static rtc_time_t get_time; switch (p_args->event) { /*若是周期中断，则打印日期时间*/ case RTC_EVENT_PERIODIC_IRQ: /*获取当前时间*/ R_RTC_CalendarTimeGet (g_rtc.p_ctrl, &get_time); /*打印当前时间*/ printf("RTC:%d-%d-%d-%d:%d:%d\r\n", get_time.tm_year + 1900, get_time.tm_mon + 1, get_time.tm_mday, get_time.tm_hour, get_time.tm_min, get_time.tm_sec); break; default: break; } }

实现效果一样，这样就可以不需要应用程序主动读取了。

好了，本文就分享到这里，希望对你们有所帮助。
