揭秘RK3568 HDMI IN 实现核心：RK628D芯片的桥接方案

前言：

随着多媒体应用需求的不断升级，越来越多的场景要求设备能够接入外部视频（HDMI-IN）信号，RK3568 不直接支持HDMI-IN接口，SOC有MIPI-CSI功能；需将HDMI-IN转换成MIPI-CSI才能获取视频信息。本文详细介绍了基于RK3568平台，通过视频桥接芯片RK628D将HDMI-IN信号转换为MIPI-CSI信号的调试过程。

一、背景介绍

传统Linux系统普遍作为摄像头数据采集及显示端应用，而 HDMI IN 功能则将系统角色进行了扩展——设备不仅要输出视频，同时还要接收外部高清视频信号。实现这一功能需要硬件、驱动及上层应用的紧密配合。

在RK3568平台上，可采用 RK628D HDMI 转换芯片实现信号转换，并利用 V4L2 驱动将 HDMI 信号映射为 MIPI CSI 数据，从而在 CameraHal3 框架下实现摄像头数据采集。这一方案不仅支持常见的分辨率（如4K@30、1080P@60、720P@60等），还兼顾了 HDMI 热拔插功能，使得系统在动态接入或断开外部信号时能保持稳定运行。

二、核心实现原理

2.1RK628D芯片简介

RK628D 芯片：RK628是一款多功能视频桥接芯片，支持多种显示接口的转换；其作为 HDMI 转换芯片，主要负责接收 HDMI 信号，并将其转换为 MIPI CSI 数据。

• 工作原理：

HDMI RX 接收到外部视频信号后，通过内部处理（包括颜色空间转换、时序解析等），将数据信号输出到 MIPI CSI 接口。

设备模拟：

系统将转换后的数据模拟为类摄像头设备，通过标准 V4L2 框架对接。

RK628D转换芯片数据流图如下：

2.2硬件连接
RK628D与RK3568的硬件连接，主要有以下几点：

24MHz时钟：时钟信号；

I2C：RK3568与RK628之间的通信控制；

I2S：音频信号传输；

RGB：显示信号源；

其它GPIO：供电、复位

2.3驱动配置

RK628驱动有两个版本，一个是SDK系统自带的版本，一个是RK628-for-all版本。本文调试使用的是RK的rk628-for-all v21驱动。将驱动补丁文件添加至 kernel/drivers/misc/rk628/ 目录Media 为 RK628 HDMI IN 通路的驱动代码，将RK628D作为类camera设备使用。

在以下驱动文件中添加编译规则

1.kernel/drivers/misc/Kconfig

source "drivers/misc/rk628/Kconfig"

2.kernel/drivers/misc/Makefile

obj-y += rk628/

DTS配置：

dts配置分显示和音频两部分，显示部分在i2c中添加rk628节点，音频部分使用i2s通信。部分核心代码如下：

&i2c1 { status = "okay"; clock-frequency = <400000>; rk628: rk628@50 { compatible = "rockchip,rk628"; reg = <0x50>; pinctrl-names = "default"; interrupt-parent = <&gpio1>; interrupts = ; enable-gpios = <&gpio3 RK_PD5 GPIO_ACTIVE_HIGH>; reset-gpios = <&gpio3 RK_PC4 GPIO_ACTIVE_LOW>; pinctrl-0 = <&refclk_pins>; assigned-clocks = <&pmucru CLK_WIFI>; assigned-clock-rates = <24000000>; clocks = <&pmucru CLK_WIFI>; clock-names = "soc_24M"; #sound-dai-cells = <0>; rk628,rgb-in; rk628,hdmi-out; mode-sync-pol=<0>; status = "okay"; port { rgb_in_hdmi: endpoint { remote-endpoint = <&rgb_out_hdmi>; }; }; };};

修改完驱动文件，编译内核烧录到RK3568核心板。

三、运行测试

1. 查看media设备：

ls /dev/media*
/dev/media0 /dev/media1

2. i2c设备的通用调试命令：查看设备是否挂载到i2c总线下：

i2cdetect -y 2

3. 查看media节点的拓扑结构命令：

media-ctl -d /dev/media0 -pmedia-ctl -p

4. 抓图命令：

v4l2-ctl-d/dev/video0--set-fmt-video=width=1920,height=1080,pixelformat=NV12--stream-mmap=3--stream-skip=100--stream-to=/oem/NV12.yuv--stream-count=1--stream-poll

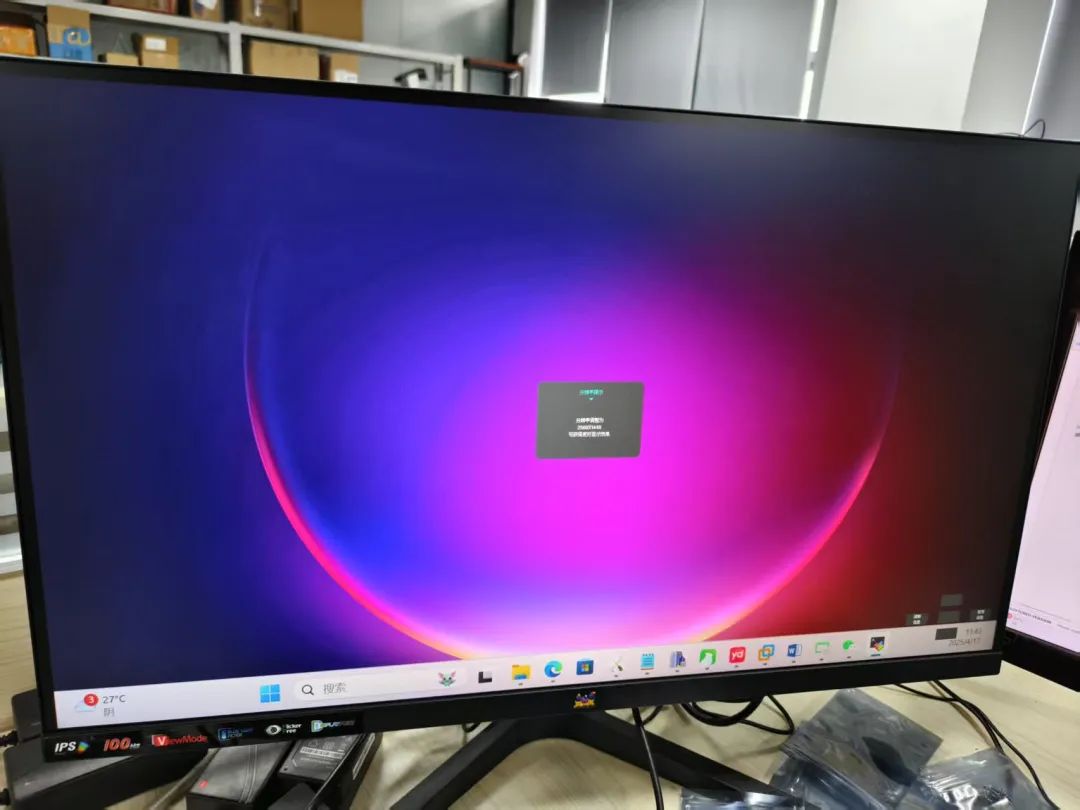

将电脑Windows端与RK3568的HDMI IN连接，即可把Windows端画面输入给RK3568实现预览；如下是RK3568预览的Windows端画面：

四、调试总结

文章主要目的是为了向大家介绍RK3568即使没有原生HDMI IN功能，也可以使用RK628D桥接芯片实现的思路，只体现了整体实现原理；还有一些细节上的配置：EDID配置、HDMI IN APK适配等未体现；想了解更多细节配置，常用调试FAQ，可参考官方文档或联系我司技术支持工程师。 想了解更多相关技术知识或产品信息，请关注眺望电子公众号并联系我们，我们将竭诚为您服务！
