ARM开发板是作为核心板的载板，增加外设后具备许多功能接口，如扩展了TFT-LCD、LVDS接口、触摸屏、外部总线接口、CAN、SPI、PWM、高速USB、SD卡、RS232、RS485串口，音频、MIC等常用接口，眺望电子提供各平台的ARM开发板助力研发工程师可以方便的初期测试和学习，通过开发板内的资料文档可快速开发公司产品，缩短研发周期。
下面为大家介绍一款广州眺望电子科技有限公司推出的全志T113-S3/S4系列开发板，全志T113系列芯片是当下热门的国产工业处理器芯片，而T113-S3和T113-S4两款核心板产品可以做到完全兼容，因此EVM-T113S3与EVM-T113S4开发板外设接口功能完全一致，适合工程师灵活选择合适的板卡快速进行二次开发。
开发板有丰富的外设接口，每个接口的布局如下图所示。
1. 硬件参数
表1.1 TALOWE-T113-S3-EVM评估板参数表
产品名称 | TALOWE-T113-S3-EVM评估板 |
操作系统 | Linux+Qt |
CPU | ARM CortexTM-A7 x2 |
主频 | 1.2GHz |
DDR3 | 128MB(片内) |
EMMC | 4GB |
LVDS | 1路LVDS+Touch，一路双8LVDS |
MIPI_DSI | 1路MIPI_DSI+Touch |
LCD接口 | 1路LCD RGB |
HDMI | 1路HDMI接口 |
触摸屏 | 支持电容触摸屏 |
CVBS(模拟视频信号) | CVBS TV-OUT(AV信号输出)，2x CVBS TV-INT(AV信号输入) |
音频接口 | 3路3.5mm音频接口，1路SPK扬声器，1路MIC麦克风 |
USB | 2路 USB2.0，1路USB 2.0 OTG_Type C（默认Device） |
串口 | 1路Type-c与TTL串口调试接口，2路UART |
以太网 | 1路千兆网口 |
SDIO接口 | 1路TF卡接口 |
SIM接口 | 支持 |
CAN总线 | 2路CAN-bus总线 |
RS485 | 1路RS485总线 |
外部扩展总线 | 支持 |
WIFI | 支持 |
4G | 支持 |
RTC | 支持实时时钟与后备电池 |
GPIO | 支持(有复用) |
电源 | DC12V电源输入 |
注：受限于评估底板的尺寸与接口布局，核心板部分资源以插针方式引出。
2. 电气参数
表2.1 工作环境
项目 | 规格 | 备注 | |||
最小 | 典型 | 最大 | 单位 | ||
工作环境温度 | 40 | 25 | 40 | ℃ | |
工作环境湿度 | 5 | -- | 90 | %RH | 无凝露 |
储存环境温度 | -40 | 25 | +95 | ℃ | |
储存环境湿度 | 5 | -- | 95 | %RH | 无凝露 |
注：评估板用以评估核心板IO功能、接口功能使用。默认工作温度范围为0~40°，如评估板的温度、配置不满足需求，需要更改参数，请联系销售人员。
表2.2 静态电气参数
项目 | 标号 | 规格 | 备注 | |||
最小 | 典型 | 最大 | 单位 | |||
系统电压 | Vsys | 8 | 12 | 13 | V | |
系统供电电流 | Isys | -- | 2 | -- | A | |
表2.3 GPIO静态电气参数
项目 | 规格 | 备注 | |||
最小 | 典型 | 最大 | 单位 | ||
3.3V高电平输入电压 | 2.3 | - | 3.6 | V | |
1.8V高电平输入电压 | 1.26 | - | 2.1 | V | 注意IO电气参数 |
低电平输入电压 | -0.3 | - | 0.3*(IO供电) | V | |
3.3V高电平输出电压 | 3 | - | 3.3 | V | |
1.8V高电平输出电压 | 1.5 | - | 1.8 | V | 注意IO电气参数 |
低电平输出电压 | 0 | -- | 0.2 | V | |
表2.4 RTC静态电气参数
项目 | 规格 | 备注 | |||
最小 | 典型 | 最大 | 单位 | ||
RTC电压 | 3.0 | 3.3 | 3.4 | V | RTC电源输入 |
RTC电流 | -- | 0.8 | -- | uA | RTC典型工作电流 |
表2.5 通信接口参数
项目 | 规格 | 备注 | |||
最小 | 典型 | 最大 | 单位 | ||
串口速度 | -- | 1.5M | 4M | bps | -- |
SPI速度 | -- | -- | 100 | MHz | -- |
IIC速度 | -- | 100 | 400 | Kbps | -- |
SD/MMC/SDIO速度 | -- | 50 | 150 | MHz | -- |
USB速度 | -- | -- | 480 | Mbps | -- |
网口速度 | 10 | 100 | 1000 | Mbit/s | |
PWM速度 | -- | -- | 100 | MHz | -- |
表2.6 EMC参数
项目 | 规格 | 备注 | ||
最小 | 典型 | 放电方式 | ||
ESD | 电源接口 | 8KV | 接触式 | |
通讯接口 | 6KV | 接触式 | 不包含TTL电平接口 | |
EFT | 电源接口 | 8KV | 接触式 | |
通讯接口 | 6KV | 接触式 | 不包含TTL电平接口 | |
ESD | 带外壳 | 15KV | 空气放电 | |
3. 快速入门
T113-S系列开发板有丰富的外设接口，每个接口的布局如图3.1所示。
图3.1 接口布局图
T113-S系列开发板设计了LED灯用于指示评估板的运行状态。LED灯的使用说明：
表3.1LED指示灯使用说明
标识 | 功能描述 | 功能说明 | 备注 |
D3,D6,D4 | 底板电源指示 | 亮：电源输入正常；灭：电源输入异常 | |
D14,D13,D12 | 4G模块指示灯 | 4G模块状态指示 |
T113-S系列开发板上设计了3个功能按键S1,S2,S3。BT4,BT5,BT6按键的使用说明：
表 3.2按键的使用说明：
标识 | 功能描述 | 功能说明 | 备注 |
GPADC0（S1） | ADC按键 | ADC用户可编程按键 | |
UPDATA（S2） | OTA升级 | OTA固件升按钮 | |
RESET（S3） | 复位 | 按下按钮系统复位 |
4. 尺寸规格

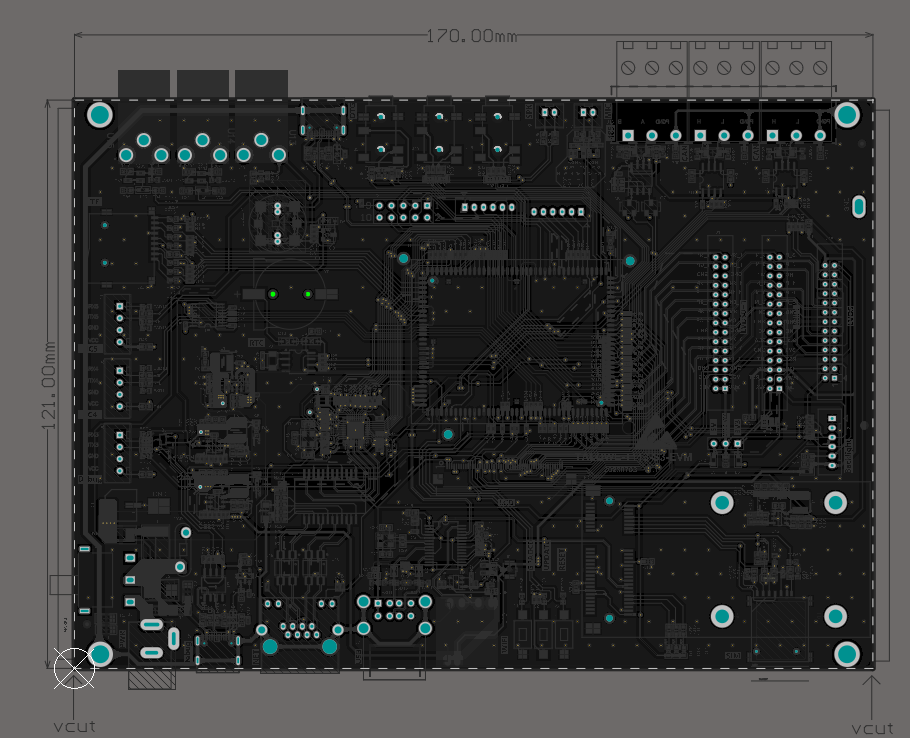

T113-S系列开发板提供dwg格式的平面尺寸，方便用户工业设计，外围尺寸如图4.1所示。
图4.1 机械尺寸
