合宙LuatOS开发板使用手册——Air700EAQ

EVB-Air700EL&700EY 开发板是合宙通信推出的基于 Air700EL&700EY 模组所开发的， 包含电源，SIM 卡，USB，PCB 天线等必要功能的最小硬件系统。

以方便用户在设计前期对 模块进 行性能评估，功能调试，软件开发等用途。

Air700EAQ使用的就是该开发板。

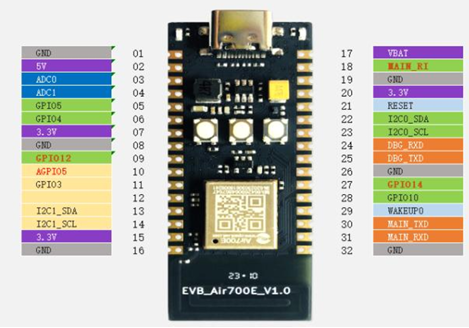

二、管脚定义

​

复用管脚详细说明参考如下链接：

Luat社区 PIN/GPIO 对应表格

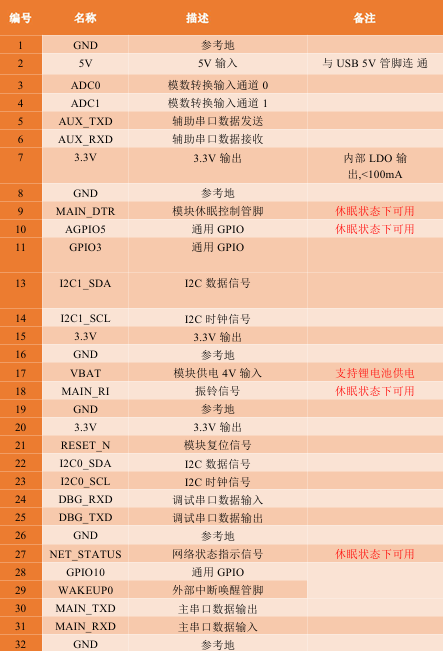

管脚功能说明：

​

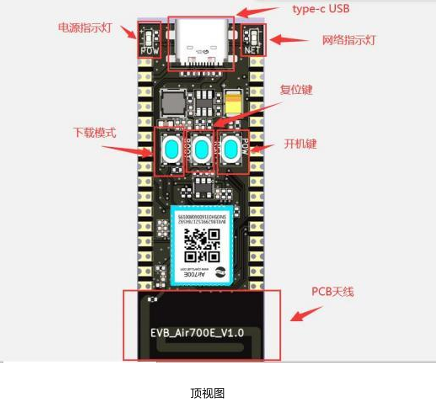

三、外设分布

四、使用说明

4.1 供电

通过USB接口直接供电

给该开发板最直接的方式是直接用 type-C 的 USB 数据线连接电脑 的USB 接 口，通过电脑的 USB接口直接给开发板提供 5V 供电。

开发板内部集成DCDC 开 关电源，将 5V 输入转换为4V 给Air780EL 模块供电。

当开发板有外部供电时，电源指示 灯会亮起，表示 开发板已上电。

请注意 ：

推荐使用PC的USB3.0 接口给开发板供电。

4.2 通过开发板5V管脚

该 开发板同时在两排邮票孔管脚处引出 5V 电源输入管脚，

方便用 户可以通 过5V 管脚和GND管脚通过外部电源给开发板供电，

以方便进行功耗电流测试等 。

5V 管脚与 开发板上USB接口处的 5V 管脚相通，

因此在外部USB插入的情况下，禁止用 5V 供电，以防 对PC设备造成损坏。

请注意：

5V 供电管脚供电电压不能超过5.5V，否则会有开发板烧毁的风险。

4.3 通过开发板VBAT管脚

为了满足用户用电池供电或者测试模块功耗的需求，

该开发板同时在 两排邮 票孔管脚处引出VBAT 电源输入管脚，

方便用户可以外接电池，或者直流电源给开发 板供电。

电压范围 3.3V~4.2v.此管脚内部联通 DCDC 电源芯片的输出，可以对外输出电压 ，输出电压 在4.0V 左右。

在外部USB插入的情况下，不建议同时再用VBAT管脚供电，以 防对PC设备 造成损坏。

请注意 ：

由于VBAY管脚内部联通 DCDC芯片输出，因此在用VBAT管脚做模块功耗测试时，DCDC 的漏电会影响最终的功耗准确性。

因此建议测试模块功耗时，可以将DCDC电源芯片去掉。

五、开机关机

5.1用按键开关机

该开发板在满足供电条件之后，长按开机键（1S）以上就可以触发开机。

可以观察 网络指示灯，不停闪烁，表示开发板已经正常开机。

开机后，如果再长按开机键（1.5S）以上触发关机流程，观察网络指示灯，停止闪烁表 示关机动作结束.

5.2 上电自动开机

想让开发板上电同时自动开机，这种方式也能实现，但是需要调整开发板上的电阻了。

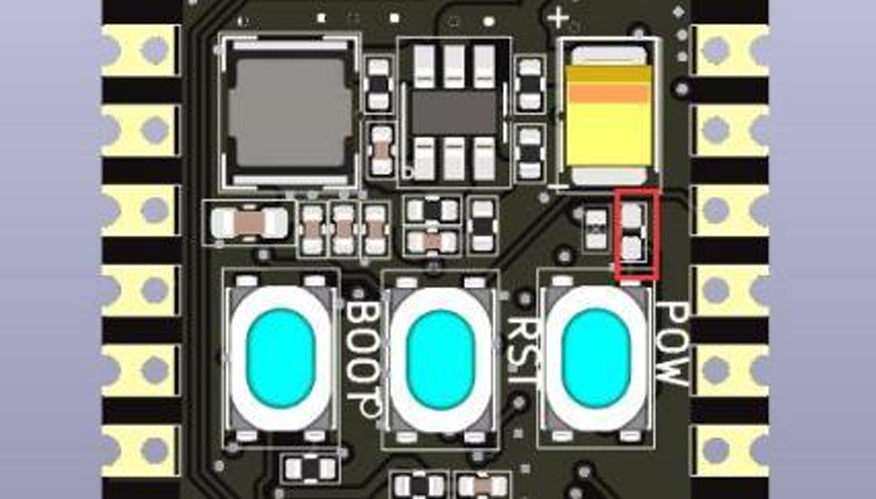

注意在开机按键下有一颗空贴的电阻位置，在这个位置上（R6）手动焊接0402 0 欧姆 电阻即可，会将Air700E 的 POWKEY 信号拉低，也就实现开发板上电开机。

请注意：

改成上电开机后，开机按键不再有任何作用。上电开机的操作不推荐，仅仅限于有硬件基础开发者调试用。

​

六、固件升级

该开发板固件升级可以直接通过 USB 口进行，使用 LuaTool 工具进 行固件升 级更新。

Luatools调试工具下载和使用方法

按照以下步骤：

1. 首先USB连接PC，保持上电但不开机状态。

2. PC 上打开 LuaTool，选择好要更新的固件，（具体操作见 luatool使用教程，本文 仅着重描述开发板的操作）。

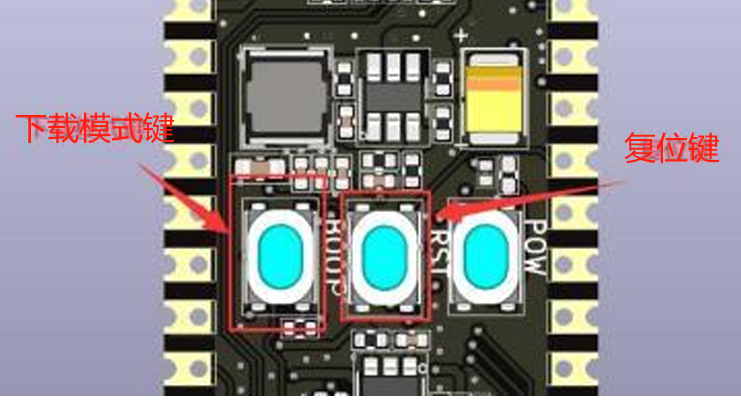

3. 按住下载模式按键（boot键）不放，同时再长按开机键开机，这时开发板会进入下 载模式，luatool 下载进度条会开始跑，这时可以松开boot按键。直到工具提示下 载完成。

如果，未能成功进入下载模式，而是进入正常开模式，这时可以按住boot键，再 短按复位按键，让开发板重启，重新进入下载模式。

​

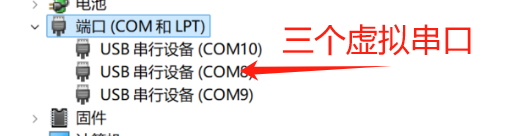

4. 如何判断有没有进入下载模式：

可以通过PC端的设备管理器中虚拟出来的USB断开 数量来判断：

正常开机模式：

下载模式：

七、IO 电平选择

本开发板只支持 1.8V IO 电平。
​
