【北京迅为】龙芯iTOP-LS2K0500开发板快速启动手册

【北京迅为】龙芯iTOP-LS2K0500开发板快速启动手册-第3章Windows安装串口终端

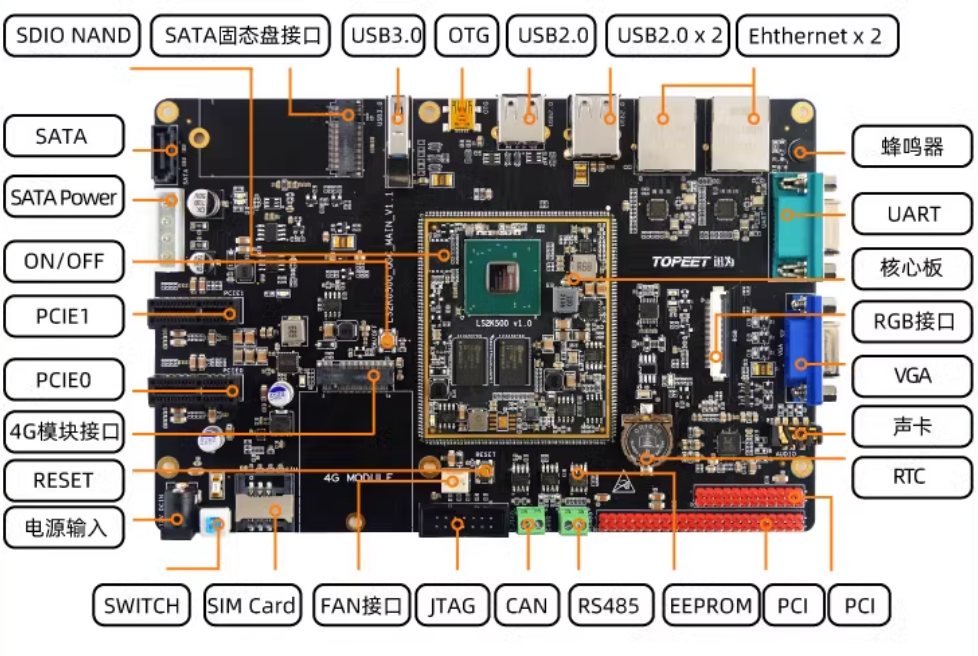

LS2K0500 采用龙芯 2K0500 处理器，基于龙芯自主指令系统 (LoongArch) 架构，片内集成 64 位 LA264 处理器核。实现 ACPI、DVFS/DPM 动态电源功耗管理等低功耗技术，支持多种电源级别和唤醒方式，可根据具体应用场景对芯片部分功能和高速接口进行动态时钟、电源开关控制，满足工控、网络安全等应用领域低功耗应用需求。其目标是为工控 互联网应用、打印终端、BMC 等提供多种解决方案。龙芯 2K0500 采用 40nm 工艺实现，典型 主频 500MHz。

LS2K0500 核心板通过了电磁兼容性检测、电磁辐射标准检测、安规检测、高低温坏境检测。7*24 小时长期稳定运行。批量无忧。

片内集成 64 位 LA264 处理器核、32 位 DDR3 控制器、2D GPU、DVO 显示接口、2 路 PCIe2.0、2 路 SATA2.0、2 路 USB2.0、1路 USB3.0、2 路 GMAC、PCI 总线、彩色黑白打印接口、HDA 及其他常用接口。此外，芯片实现 ACPI、DVFS/DPM 动态电源功耗管理等低功耗技术，支持多种电源级别和唤醒方式，可根据具体应用场景对芯片部分功能和高速接口进行动态时钟、电源开关控制， 满足工控、网络安全等应用领域低功耗应用需求。

---------------------------------------------------------------------

B站关注：北京迅为电子， 了解更多信息教程

3.1 安装 PL2303 驱动

需要先给电脑安装PL2303的USB转串口驱动。有的电脑当我们插上usb转串口以后， 会自动安装驱动。 如果您的电脑可以自动安装驱动，或者已经安装过PL2303驱动，则不需再次安装。

大家可以使用资料里面的驱动安装包来安装PL2303驱动，也可以使用驱动精灵，360驱动大师等专业的驱动安装软件来自动安装驱动。大家任选其一即可。

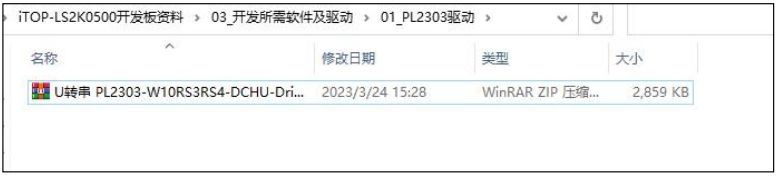

PL2303驱动软件在“iTOP-LS2K0500开发板资料\03_开发所需软件及驱动\01_PL2303驱动” 目录下，如下图所示：

下面详细的讲解一下，在PC机上，USB转串口驱动的安装（以win10为例），如果您的主机是win11系统，请参考2.4小节进行安装。

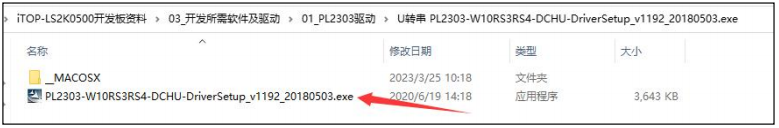

解压“U转串L2303-W10RS3RS4-DCHU-DriverSetup_v1192_20180503.exe.zip”,解压后进入解压文件U转串L2303-W10RS3RS4-DCHU-DriverSetup_v1192_20180503.exe.zip目录下，可以看见exe文件，如下图所示：

2）然后双击文件“PL2303-W10RS3RS4-DCHU-DriverSetup_v1192_20180503.exe”，开始安装

USB转串口驱动，单击“Next”，继续安装。

3）选择接受安装协议，然后继续安装。

1. 如下图，USB转串口的驱动在安装中。

1. 如下图，提示驱动安装已经完成，单击“Finish”，结束‘USB转串口’驱动安装。

6）然后检查一下‘USB转串口’的驱动安装是否正确。以笔者的机器为例，下面的截图可能和用户的界面稍微有点不同。

7）用户先不要把‘USB转串口线’和PC机相连，直接进入Win10-64位操作系统的设备管理器，如下图所示，打开“端口”。如下图，红色矩形框中显示机器只有一个串口COM1,作者的机器自带串口，所以有COM1。

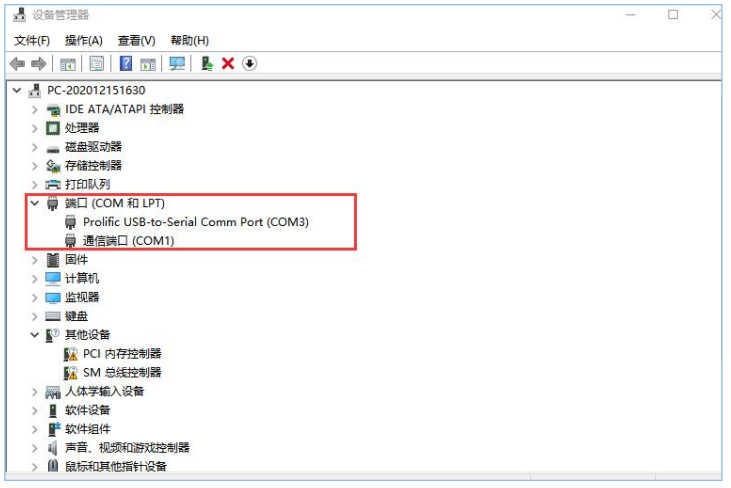

1. 然后将‘USB转串口线’连接电脑的USB接口。设备管理器显示如下图所示，将下图和上图对比，可以发现下图中多出了红色矩形框中的内容，其中COM3编号就是接到电脑USB后，系统给你分配的串口编号。（这里需要提醒一下，用户插入的USB接口不一样，显示的端口号也会不一样，大家只需要关注‘USB转串口’插入后，增加的那一个串口号，这个增加的串口号需要大家记住，在超级终端的设置中会用到。

到这里，USB转串口线的驱动就安装完成了。

3.2 安装 MobaXterm

本章要隆重推出一款集万千于一身的全能型终端神器——MobaXterm！

接下来使用这款软件打开串口，软件在网盘资料“iTOP-LS2K0500开发板资料\03_开发所需软件及驱动\02_MobaXterm软件”目录下。

将迅为提供的MobaXterm_Professinal_20.3_Preview4.zip软件包下载解压到自己的电脑上，双击如下图所示的红框中的应用程序，进行安装。当然也可以去官网下载，下载网址是：

https://mobaxterm.mobatek.net/download.html，选择“Downloadnow”，选择免费版进行下载。

3.3 软件创建串口会话

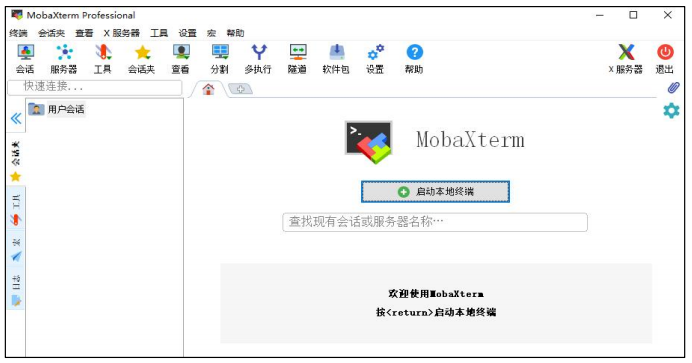

双击上图中红框的应用程序后，软件会启动，界面启动后如下图所示：

下面来创建第一个SSH会话。点击菜单栏 「会话」-->「新建会话」，即可弹出 「会话设置」 对话框，如下图所示：

在会话设置框里面选择串口，再选好串口号及波特率，点击确定就完成连接了。连接如下图所示，特别注意的是必须使用迅为配套的串口线和 U 转串，在下图中流控要设置为 NULL，否则串口终端不能输入。

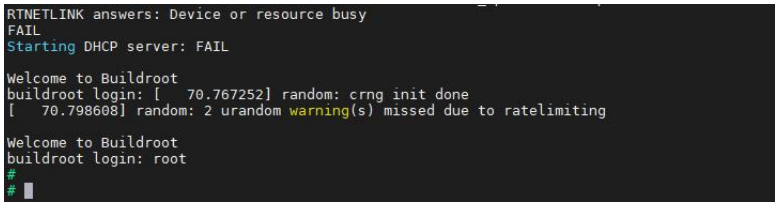

串口终端连接成功，如下图所示，我们可以在串口终端操作调试开发板。

3.4 调试串口常见问题

问题一：win11如何安装pl232驱动？

解决方法：

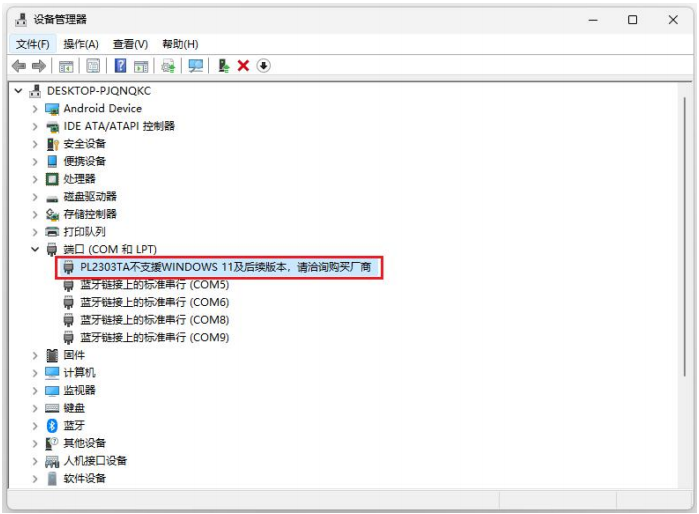

当我们电脑升级成win11之后，发现之前的pl2303 usb转串口驱动无法正常使用，设

备管理器内容如下：

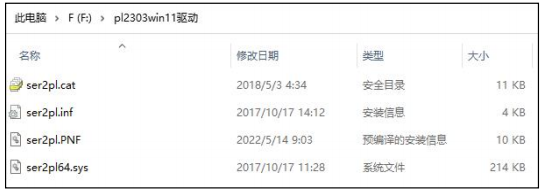

我们首先将“iTOP-LS2K0500开发板资料\03_开发所需软件及驱动\01_PL2303驱动\03_win11串口驱动”路径下的pl2303win11驱动.zip下载到我们的电脑上并解压，这里要记住自己的解压路径，解压完成如下图所示：

然后进入设备管理器，右击该驱动设备，选择更新驱动程序，如下图所示：

之后会进入以下选择界面，如下图所示：

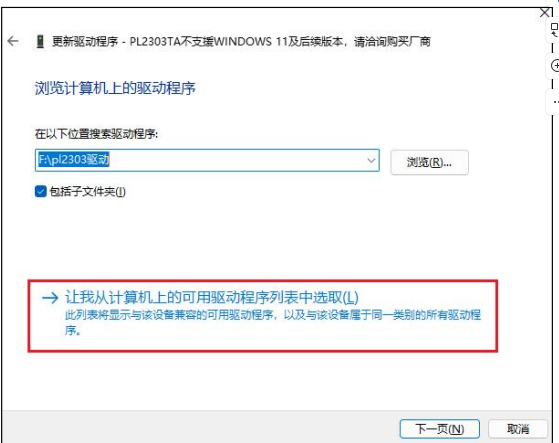

然后会弹出以下操作界面，我们点击第二个“浏览我的电脑以查找驱动程序”。

随后我们会看到有不同版本的驱动程序，由于作者这里已经安装过了，所以会有三个，我们点击右下方的从磁盘安装，

然后我们点击浏览，进入到我们之前解压的pl2303的win11驱动路径，

选择对应目录下的inf文件如下图所示，然后点击右下角的打开按钮，然后界面返回到上一个界面，点击确定按钮，

点击确定后会回到我们的上一级界面，点击右下角的下一页按钮如下图所示：

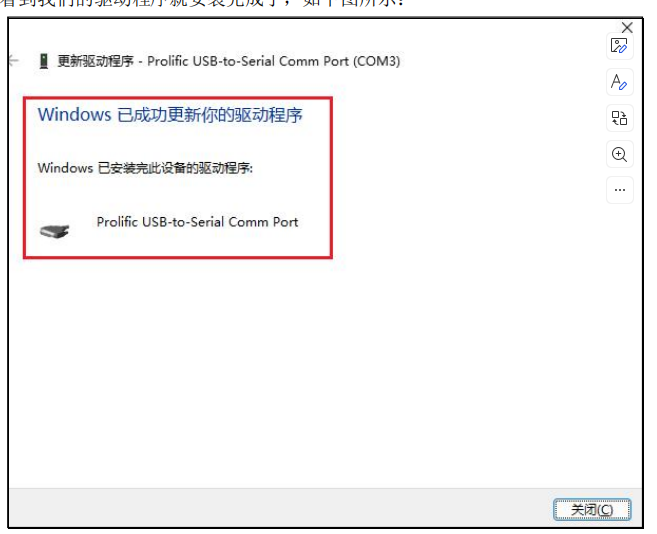

可以看到我们的驱动程序就安装完成了，如下图所示：

随后我们再次进入设备管理器，可以看到我们的驱动已经正常了。
