合宙LuatOS产品规格书——Air700EMQ

Air700EMQ是合宙通信的LTE Cat.1bis通信模块，

依托移芯EC716E平台，支持先进的LTE 3GPP Rel.13技术。

主要特点如下：

1. 技术平台与标准支持：

• Air700EMQ采用移芯EC716E平台，基于先进的LTE技术。
• 支持LTE 3GPP Release 13标准，确保高效的数据传输和稳定的网络连接。


2. 频段与成本优化：

• 专为联通频段设计，满足特定运营商的网络接入需求。
• 采用超小封装设计，实现产品的小型化，同时降低成本，满足低成本市场需求。


3. 接口与连接性：

• 支持单1.8/3.0V USIM接口，兼容多种SIM卡规格。
• 提供USB 2.0接口，便于与各种设备快速连接和数据交换。

4. 固件升级与远程管理：

支持远程OTA固件升级，方便用户在不拆卸设备的情况下进行软件更新和维护。

5. 灵活的开发与支持：

• 支持多种开发方式，包括USB上网和标准AT指令集开发，满足不同开发者的需求。
• 提供专业且及时的在线技术支持，帮助用户解决开发和使用过程中遇到的问题。


6.丰富的网络协议与接口：

内置丰富的网络协议，支持多种网络通信方式。
集成多个工业标准接口，便于与各种工业设备和系统进行集成。

7.跨平台驱动与软件支持：

• 支持多种操作系统下的USB驱动（如Windows 7/8/8.1/10, Linux, Android等），提高设备兼容性。
• 丰富的软件功能支持，使得Air700EMQ能够广泛应用于各种软件和硬件平台。


8.广泛的应用领域：

Air700EMQ在CPE、路由器、数据卡、平板电脑、车载设备、安防监控以及工业级PDA等M2M领域具有广泛的应用前景。

频段

LTE-FDD:B1/B3/B8

支持中国联通

数据

LTE-FDD：最大上行速率 5Mbps，最大下行速率10Mbps

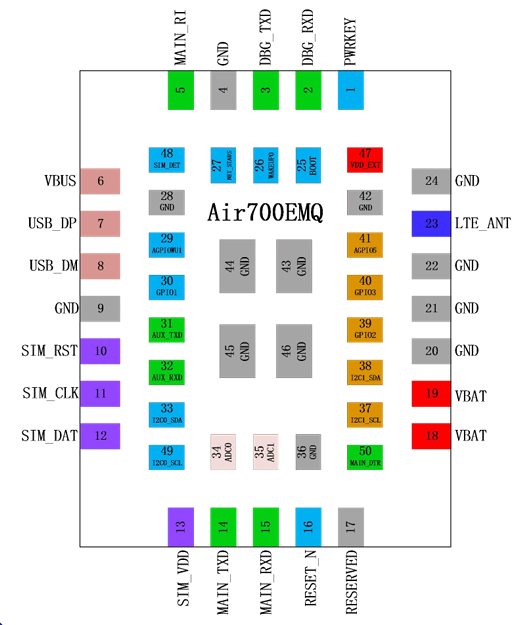

接口

1个USB2.0高速接口（最高达 480Mbps）

1个1.8V/3.0V(U)SIM卡接口

1个NETLIGHT接口(NET_STATUS)

3个UART接口

（主串口，通用串口，调试串口）

PWRKEY（低电平有效）2路ADC接口

2路I2C接口

1路SPI接口

电气参数

输出功率：

LTE-TDD：Class3(23dBm+1/-3dB)

LTE-FDD：Class3(23dBm+-2dB)

功耗：

1uA@关机

3uA@休眠，典型值

灵敏度：

FDD B3: -99dBm (10M)

FDD B8: -99dBm (10M)

TDD B34: -100dBm (10M)

TDD B38: -100dBm (10M)

TDD B39: -100dBm (10M)

TDD B40: -100dBm (10M)

TDDB41:-100dBm(10M)

一般特性

3GPPE-UTRARelease 13

带宽： 1.4/3/5/10/15/20MHz

温度范围：-40°C~ +85°C

约 0.3g

供电电压：3.3V~4.3V典型值3.8V

软件特性

USB驱动：Windows7/8.1/10Linux/Android

RNDIS驱动：Windows 7/8/8.1/10Linux/Android

ECM驱动：Linux/Android

协议栈：

TCP/UDP/HTTP/NITZ/NDIS/NTP/HTTPS/MQTT

模块尺寸：

（13.45±0.15）mmx（10.5±0.15）mmx（1.7±0.15）mm

​

​
