【北京迅为】itop-3588开发板快速测试手册-银河麒麟系统功能测试

1 系统启动

命令行终端显示如下，进入root用户

2 系统信息查询

查看内核和cpu信息，输入如下命令：

uname -a

查看操作系统信息：

cat /etc/issue

查看环境变量信息：

env

3 背光测试

背光的亮度设置范围为（0--255），255表示亮度最高，0表示关闭背光亮度。进入系统

后在终端输入 如下命令进行背光测试。

输入以下命令查看当前屏幕背光值

cat /sys/class/backlight/backlight/brightness

输入以下命令设置背光熄灭

echo 0 >/sys/class/backlight/backlight/brightness

输入以下命令设置背光亮起

echo 200 >/sys/class/backlight/backlight/brightness

4 按键测试

首先给开发板上电，通过调试串口登录到开发板上，

然后在串口终端输入“cat /proc/bus/input/devices”命令，查看Linux系统的输入设备，

从上图可以看到用户按键的事件号是event4，然后在串口终端输入“od -x /dev/input/event4”

命令，接下来按下开发板上的按键（VOL+或者VOL-或者HOME或者BACK），可以看到获

取到的按键上报数据（十六进制方式），运行结果如下图所示：

5 有线网测试

首先准备一个千兆路由器，一根千兆网线，如下图所示，这俩个网口都可以连接外网，将

网口通过网线连接到路由器的千兆口。

在串口终端也可以查看IP地址，可以根据自己的需求选择连接的网口并使用命令查看网

口的IP，如下图所示：

ifconfig eth1 //查看网口1的IP

ifconfig eth0 //查看网口0的IP

输入以下命令对网口的连通性测试，俩个网口都支持连接外网。

ping -I eth1 -c 10 www.baidu.com

ping -I eth0 -c 10 www.baidu.com

6 WiFi 测试

iTOP-RK3588开发板里面烧写银河麒麟64位系统，本章节将对此系统进行功能测试。将

通过两种方式来连接wifi，分别为可视化界面的方式和命令行的方式。

7.6.1 图形界面连接 wifi

银河麒麟系统桌面启动后点击右下角的网络图标，然后点击无线局域网，

然后找到要连接的wifi，点击连接按钮

接下来输入wifi密码进行连接，然后打开浏览器验证wifi是否可以正常上网

7 U 盘测试

将U盘插入对应的USB接口之后，银河麒麟系统默认没有打印信息，使用“fdisk -l”命令 来查看disk设备信息， 可以看到的U盘设备为/dev/sda1,然后使用以下命令来对u盘设备进行挂载：

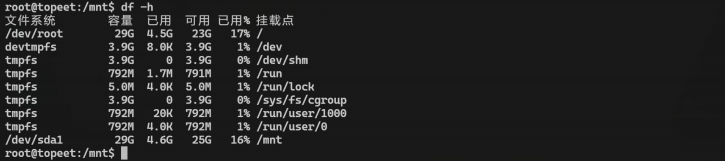

mount /dev/sda1 /mnt/使用命令查看U盘内的文件信息，使用命令“df -h”命令来查看挂载信息，如下图所示：

可以看到/dev/sda1设备已经挂载到了mnt目录下。至此U盘测试就完成了。

8 TF 卡测试

将TF卡插入对应的接口之后，银河麒麟系统默认没有打印信息，使用“fdisk -l”命令来查 看disk设备信息，可以看到TF卡设备为/dev/mmcblk1p1,然后使用以下命令来对TF卡设备进行挂载：

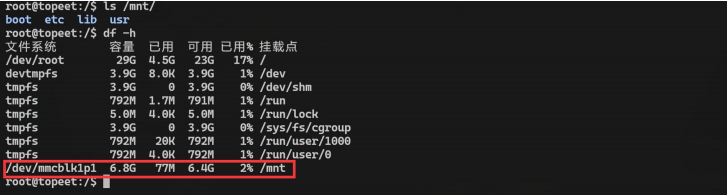

mount /dev/mmcblk1p1 /mnt/然后使用命令查看U盘内的文件信息，最后使用命令“df -h”命令来查看挂载信息，如下图所示：

可以看到/dev/mmcblk1p1设备已经挂载到了mnt目录下。至此TF卡测试就完成了。

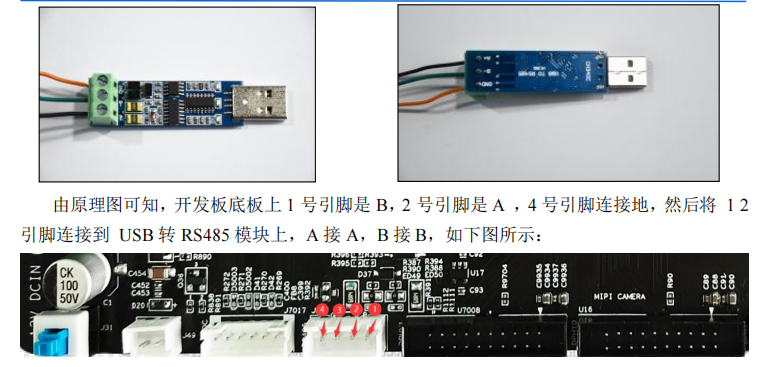

9 Linux 485 测试

10测试 485

开发板发送数据测试：

注意，默认波特率为115200！

首先进入/topeet_test/01_485_test目录下，在该目录有485测试应用uarttest，

然后在电脑上打开串口助手，选择对应的串口号和波特率，注意：默认波特率为 115200！

打开串口，输入以下命令运行测试程序发送数据，发送的数据为123456789，数据信息可以自定义./uarttest /dev/ttyS0 send 123456789

电脑端接收到信息，输入以下命令开发板接收数据，

./uarttest /dev/ttyS0 recv

电脑端发送数据，开发板收到数据，如下图所示：

485测试完毕。

114G 模块测试

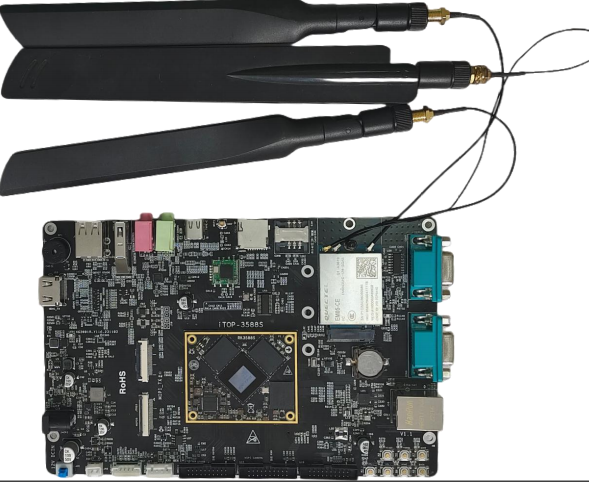

iTOP-3588开发板上预留了一个4G /5G接口，可以连接迅为提供的EM05-CE模块（全网通4G模块）。

首先准备一个EM05-CE模块连接到iTOP-3568开发板的PCIE接口上，然后准备一个4G天线，接到EM05-CE模块的天线座上面，然后插入一张能联网的SIM卡，然后进入/topeet_test/03_4g目录下，在该目录有4G/5G测试应用quectel-CM，

然后执行以下命令运行连接脚本，

./quectel-CM &输入命令“ifconfig”会有usb0出现，然后输入以下命令，ping一下百度的ip，可以看到已经能上网了，如下图所示：

pingwww.baidu.com-I usb0

12M2 接口固态硬盘测试

磁盘驱动器的速度是以一个单位时间内读写数据量的多少来衡量的。DD命令是一个简单的命令行工具，它可用对磁盘进行任意数据块的读取和写入，同时可以度量读取写入的速度。

将会使用DD命令来测试SSD磁盘的读取和写入速度。

iTOP-3588开发板支持M.2接口的固态硬盘，这里以爱国者固态硬盘P2000为例，启动前将固态硬盘插入M.2接口（在开发板的背面），pci是一种总线，而通过pci总线连接的设备就是pci设备。PC上常用的设备很多都是采用pci总线，如：网卡、存储等。输入以下命令显示所有的pci设备信息。

输入以下命令查看生成的设备节点

ls /dev/nvme0*

输入以下命令挂载固态，将固态硬盘挂载到/nvme/目录下，挂载目录可以随意指定，如下图所示：

mkdir nvme

mount /dev/nvme0n1p1 /nvme/

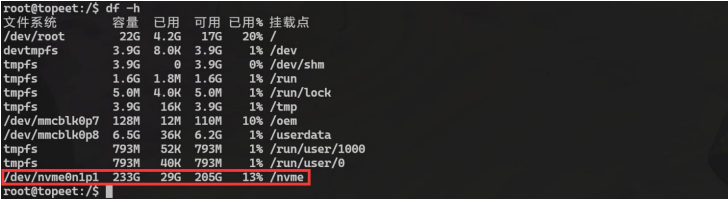

挂载完成之后，使用“df -h”命令查看挂载情况，如下图所示:

13OV5695/OV13850 摄像头测试

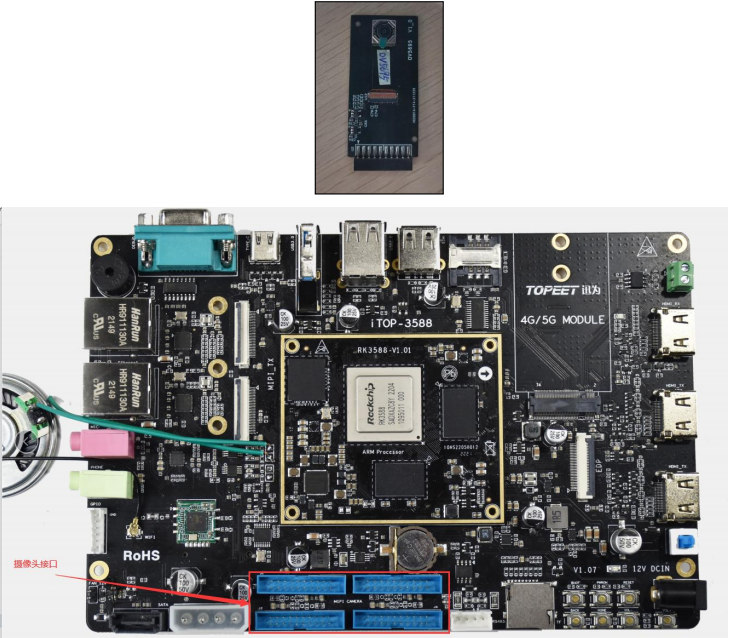

开发板默认支持摄像头接口。摄像头接口是一个20PIN，间距为2.0mm的双排插针，底板提供4个摄像头接口，默认可以使用J1接口，连接的时候需要摄像头朝向缺口处安装。

迅为提供的 OV5695 摄像头模块如下图所示。

MIPI摄像头使用cheese摄像头软件进行测试，首先找到cheese摄像头应用，具体如下所示：

进入软件之后，点击茄子摄像头字样弹出的“首选项”，具体如下所示：

然后选择rkisp_mainpath，选择对应的分辨率，这时候摄像头并不能正常显示，需要重新打开一下cheese摄像头软件，重新进行设置，就可以正常的显示了，
