【北京迅为】itop-3562开发板快速测试手册第1章Android13系统功能测试
迅为iTOP-3562开发板采用瑞芯微RK3562处理器，主频2.0GHz，采用四核A53+Mali G52架构，主频2GHz，内置1TOPS NPU算力，具有多个嵌入式硬件引擎，以优化高端应用的性能。
公众号：迅为电子
--------------------------------
第 1 章 Android13 系统功能测试
烧写安卓13系统镜像，安卓13系统镜像在网盘资料“iTOP-3562开发板\01_
【iTOP-RK3562开发板】基础资料\04_iTOP-RK3562开发板Android13镜像”目录下，本小节测试安卓13系统。
1.1 开机启动

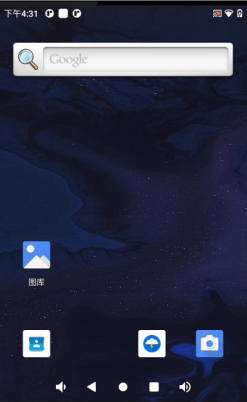

开发板接通电源，并按下电源开关，系统即启动，在启动过程中，系统会显示下图中的开 机画面，启动成功并解锁会显示如下画面：
1.2应用程序
开机启动以后，在主界面往上滑动可以进入Android界面。如下图所示（部分默认安装的软件可以不一样）。
1.3USB 连接 U 盘
iTOP-rk3562开发板底板上有三个USB口，均支持连接U盘。

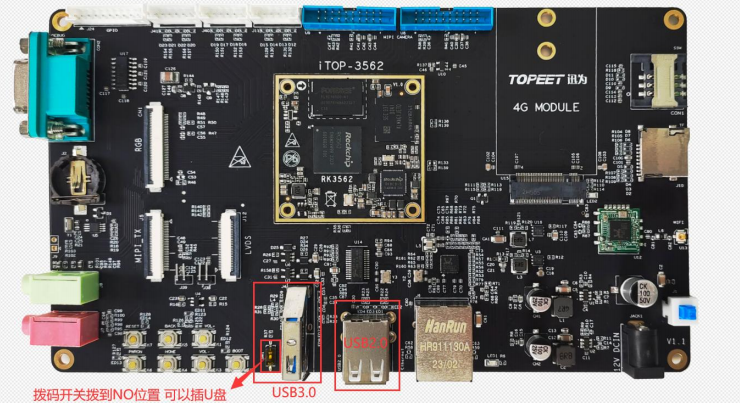

OTG3.0烧写口如果要连接U盘，需要将下图中的拨码开关拨到向下的位置，然后在usb烧写口插入U盘。

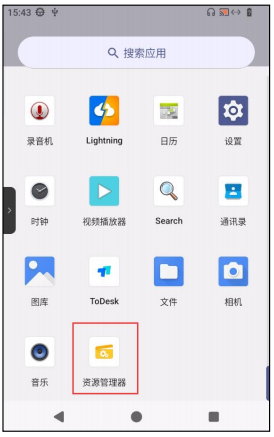

当插入U盘以后，U盘的格式必须为FAT32格式。然后桌面上的“资源管理器”就可以找到对应的U盘。如下图所示。
1.4USB 连接鼠标及键盘
iTOP-rk3562开发板底板上有三个USB口，均支持连接键鼠。

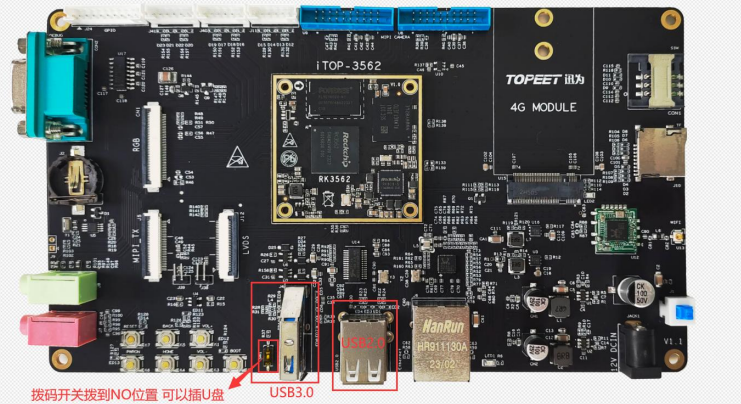

OTG3.0烧写口如果要连接键鼠，需要将下图中的拨码开关拨到向下的位置。
iTOP-3562开发板，可以支持USB2.0 USB3.0鼠标和键盘。在USB HOST接口连接鼠标或键盘，对于没有购买触摸屏，使用HDMI显示器的用户，这是个很好的选择。系统运行之后，在USB host上插入USB鼠标，Android系统会自动识别，在界面内可以看到鼠标光标，您可以通过鼠标和键盘操作Android系统。
1.5 有线网测试
首先准备一个路由器，一根网线，如下图所示，这俩个网口都可以连接外网，将网口通过 网线连接到路由器的千兆口。
安卓13系统是DHCP的，开发板连接到路由器可以自动获取IP地址，然后就可以打开网页就可以上网了，
在串口终端也可以查看IP地址，使用命令查看网口的IP，
ifconfig eth0 //查看网口0的IP
输入以下命令对网口的连通性测试，俩个网口都支持连接外网。
ping -I eth0 -c 10 www.baidu.com //ping测试网口
1.6 WiFi 测试
注意：在测试WiFi时，要将有线网络拔掉。要连接WiFi，首先要连接天线，

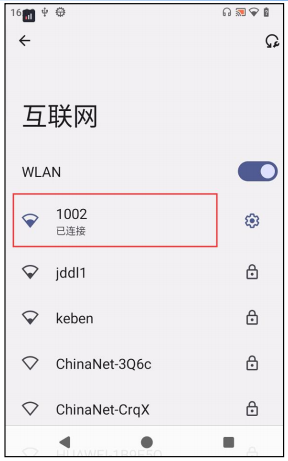

WiFi测试使用wifi&Bluetooth一体模块，在应用程序界面点击“wif”，进入设置界面， 点击“网络和互联网”，点击“互联网”，打开WiFi开关，
点击需要连接的热点并输入密码，
1.7 4G 拨号上网测试
iTOP-3562开发板上预留了一个4G /5G接口，可以连接迅为提供的EM05-CE模块（全网 通4G模块）。
首先准备一个EM05-CE模块连接到iTOP-3562开发板的M2接口上，然后准备一个4G天线，接到EM05-CE模块的天线座上面，然后插入一张能联网的SIM卡。
打开4G开关，可以直接在下拉菜单中打开
进入设置界面，
点击“网络和互联网->互联网”
进入“移动网络”设置界面，
打开4G以后，点击桌面浏览器应用或者下载百度浏览器进行4G上网测试。
1.8OV5695/OV13850 摄像头测试

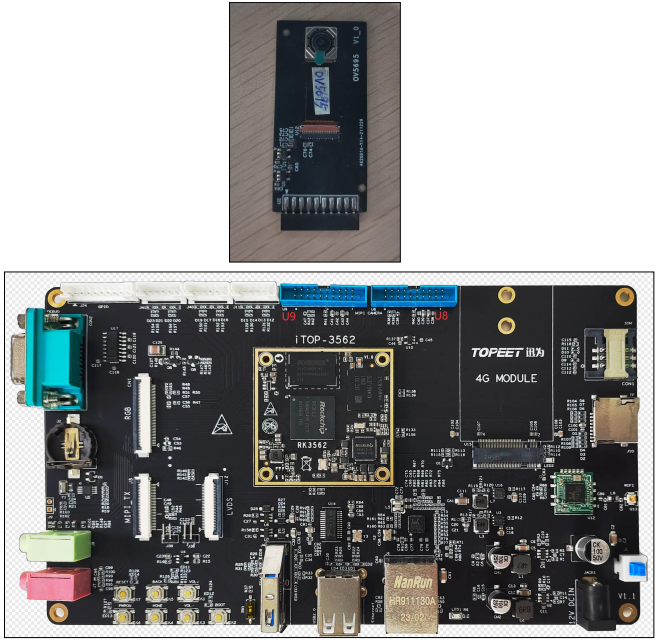

开发板默认支持摄像头接口。摄像头接口是一个20PIN，间距为2.0mm的双排插针，底 板提供2个摄像头接口，默认可以使用U8接口，连接的时候需要摄像头朝向缺口处安装。
迅为提供的OV5695摄像头模块如下图所示。
打开“ 相机”，就可以看到摄像头的画面，点击拍照即可拍照，如下图所示：
1.9USB 摄像头测试
iTOP-3562开发板支持usb摄像头，可以将usb摄像头插到开发板的usb接口，usb摄像头
如下图所示：
然后打开“ 相机”，就可以看到摄像头的画面了，点击拍照即可拍照，如
1.105G 测试
iTOP-3562开发板上预留了一个4G /5G接口，可以连接迅为提供的 RM500U-CN（5G 模块）
首先准备一个 RM500U-CN（5G 模块）连接到iTOP-3562开发板的M2接口上，然后准备
好5G天线，接到 RM500U-CN（5G 模块）的天线座上面，然后插入一张能联网的SIM卡。
打开数据以后，点击桌面浏览器应用或者下载百度浏览器进行5G上网测试。
本文转自迅为RK3562快速测试手册
