Linux平台移植音频芯片实战记录

本文详细记录在NXP I.MX6ULL+Linux平台下进行WM8960音频芯片移植的过程，其他平台操作方法类似，希望为大家提供帮助。

1.环境准备

平台: HD6ULL-IOT开发板

要求:外接一个WM8960模块。要求能正常播放音频文件。

2.原理图及相关资料

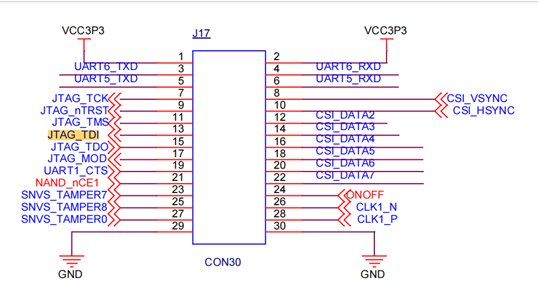

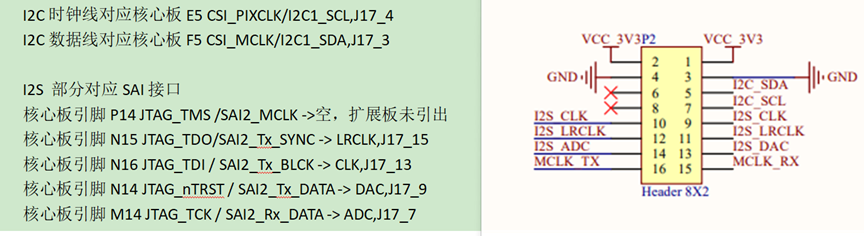

将模块飞线到底板J17上，接法如下;且模块1脚接了J17的1脚(3.3V);然后模块的3脚(GND)接的J17的29脚地。

WM8960资料:

https://www.waveshare.net/wiki/WM8960_Audio_Board

3.内核以及设备树调试

内核需要勾选WM8960相关配置，可以make menuconfig后/搜索8960然后勾上就行。

设备树注意三点:

①. 客户飞线WM8960是挂载到i2c1上的。

sound { compatible = "fsl,imx6ul-evk-wm8960", "fsl,imx-audio-wm8960"; model = "wm8960-audio"; cpu-dai = <&sai2>; audio-codec = <&codec>; asrc-controller = <&asrc>; codec-master; gpr = <&gpr>; /*not support * hp-det = ; * hp-det-pin: JD1 JD2 or JD3 * hp-det-polarity = 0: hp detect high for headphone * hp-det-polarity = 1: hp detect high for speaker hp-det = <3 0>; hp-det-gpios = <&gpio5 4 0>; mic-det-gpios = <&gpio5 4 0>; */ audio-routing = "Headphone Jack", "HP_L", "Headphone Jack", "HP_R", "Ext Spk", "SPK_LP", "Ext Spk", "SPK_LN", "Ext Spk", "SPK_RP", "Ext Spk", "SPK_RN", "LINPUT2", "Mic Jack", "LINPUT3", "Mic Jack", "RINPUT1", "Main MIC", "RINPUT2", "Main MIC", "Mic Jack", "MICB", "Main MIC", "MICB", "CPU-Playback", "ASRC-Playback", "Playback", "CPU-Playback", "ASRC-Capture", "CPU-Capture", "CPU-Capture", "Capture"; }; }; &sai2 { pinctrl-names = "default"; pinctrl-0 = <&pinctrl_sai2>; assigned-clocks = <&clks IMX6UL_CLK_SAI2_SEL>, <&clks IMX6UL_CLK_SAI2>; assigned-clock-parents = <&clks IMX6UL_CLK_PLL4_AUDIO_DIV>; assigned-clock-rates = <0>, <12288000>; status = "okay"; }; pinctrl_sai2: sai2grp { fsl,pins = < MX6UL_PAD_JTAG_TDI__SAI2_TX_BCLK0x17088 MX6UL_PAD_JTAG_TDO__SAI2_TX_SYNC0x17088 MX6UL_PAD_JTAG_TRST_B__SAI2_TX_DATA0x11088 MX6UL_PAD_JTAG_TCK__SAI2_RX_DATA0x11088 MX6UL_PAD_JTAG_TMS__SAI2_MCLK0x17088 MX6UL_PAD_SNVS_TAMPER4__GPIO5_IO040x17059 >; }; &i2c1 { clock-frequency = <100000>; pinctrl-names = "default"; pinctrl-0 = <&pinctrl_i2c1>; status = "okay"; codec: wm8960@1a { compatible = "wlf,wm8960"; reg = <0x1a>; clocks = <&clks IMX6UL_CLK_SAI2>; clock-names = "mclk"; wlf,shared-lrclk; }; }; pinctrl_i2c1: i2c1grp { fsl,pins = < MX6UL_PAD_CSI_PIXCLK__I2C1_SCL 0x4001b8b0 MX6UL_PAD_CSI_MCLK__I2C1_SDA 0x4001b8b0 >; };

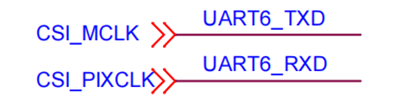

②. 时钟线(SCL)和数据线(SDA)是飞线到J17的3，4脚(UART6_TXD,UART6_RXD),对应的CSI_MCLK与CSI_PIXCLK,我们需要将其复用成I2C1_SCL,I2C1_SDA功能。(需要查询对应的引脚功能列表和datasheet)

pinctrl_i2c1: i2c1grp { fsl,pins = < MX6UL_PAD_CSI_PIXCLK__I2C1_SCL 0x4001b8b0 MX6UL_PAD_CSI_MCLK__I2C1_SDA 0x4001b8b0 >; };

③. 由于底板上有一个耳机接口是从核心板直接引出的，我们需要禁掉他。

sound-mqs { compatible = "fsl,imx-audio-mqs"; model = "mqs-audio"; cpu-dai = <&sai1>; asrc-controller = <&asrc>; audio-codec = <&mqs>; status = "disabled"; }; &sai1 { assigned-clocks = <&clks IMX6UL_CLK_SAI1_SEL>, <&clks IMX6UL_CLK_SAI1>; assigned-clock-parents = <&clks IMX6UL_CLK_PLL4_AUDIO_DIV>; assigned-clock-rates = <0>, <24576000>; status = "disabled"; }; &mqs { pinctrl-names = "default"; pinctrl-0 = <&pinctrl_mqs>; clocks = <&clks IMX6UL_CLK_SAI1>; clock-names = "mclk"; status = "disabled"; };

重新编译后替换设备树，然后cd /home/audio ./aplay 1.wav。插上耳机或者扬声器即有声音。

在调试过程中，可通过i2cdetect -y -a 0（此处wm8960挂载在i2c1）检查音频设备是否挂载到i2c1上，或者dmesg | grep wm8960检查驱动是否加载成功。

4.录音测试

首先需要有arecord这个工具；

源码下载网址:https://www.alsa-project.org/wiki/Download#alsa-lib

编译参考网址:https://blog.csdn.net/gjy938815/article/details/11809269

编译好后:alsa-utils-1.2.9\aplay 这个目录下会生成aplay(145M),然后改名为arecord即可。

录音播放测试:

将arecord拷贝到U盘内，依次执行以下指令: cp /mnt/sda1/arecord /home/demo/ chmod a+x /home/demo/arecord cd /home/audio/ ./amixer cset numid=1 60 录音功能需设置录音控件的参数 ./amixer cset numid=36 240 录音功能需设置录音控件的参数 ./amixer cset numid=41 1 将麦克风输出信号同时记录在左右声道 cd /home/demo 执行下面这个指令时需要对着WM8960说话，会录音到/tmp/t.wav文件中。 录音时间为10s ./arecord -f cd -d 10 /tmp/t.wav 播放录音文件 (最好用耳机听声音) cd /home/audio/ ./aplay /tmp/t.wav

5.音量调节

控制耳机音量大小: numid=11,iface=MIXER,name='Headphone Playback Volume' ./amixer cset numid=11 80 （范围0~127， 80合适） 控制喇叭音量大小: numid=13,iface=MIXER,name='Speaker Playback Volume' 这个配置 ./amixer cset numid=13 100 （范围0~127，但一般100声音就合适了） 录音时配置: numid=36,iface=MIXER,name='ADC PCM Capture Volume' ./amixer cset numid=36 190 （录音范围0~255，一般190左右合适，值过大杂声会有点大） numid=1,iface=MIXER,name='Capture Volume' (设置捕获的音量) ./amixer cset numid=1 30 (范围0~63 ，可以选择30)

至此，我们完成移植、测试的全部工作。如您在开发过程中遇到问题，欢迎技术交流。

​
