一文教会你固定ElfBoard开发板CPU的频率！

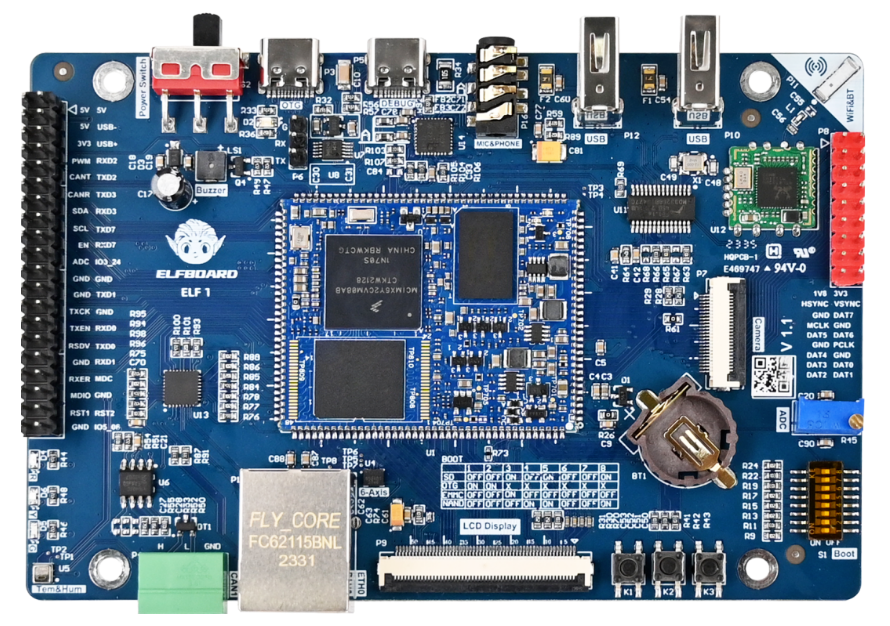

ELF 1开发板选用的是主频800MHz NXP的i.MX6ULL处理器。根据实际的应用场景，如果需要降低CPU功耗，可以将CPU频率固定为节能模式，下面以这款开发板为例给小伙伴们介绍一下固定CPU频率的方法。

先来介绍一下与CPU频率相关的命令：

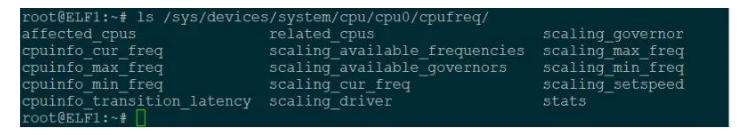

1.列出/sys/devices/system/cpu/cpu0/cpufreq/目录下的文件：

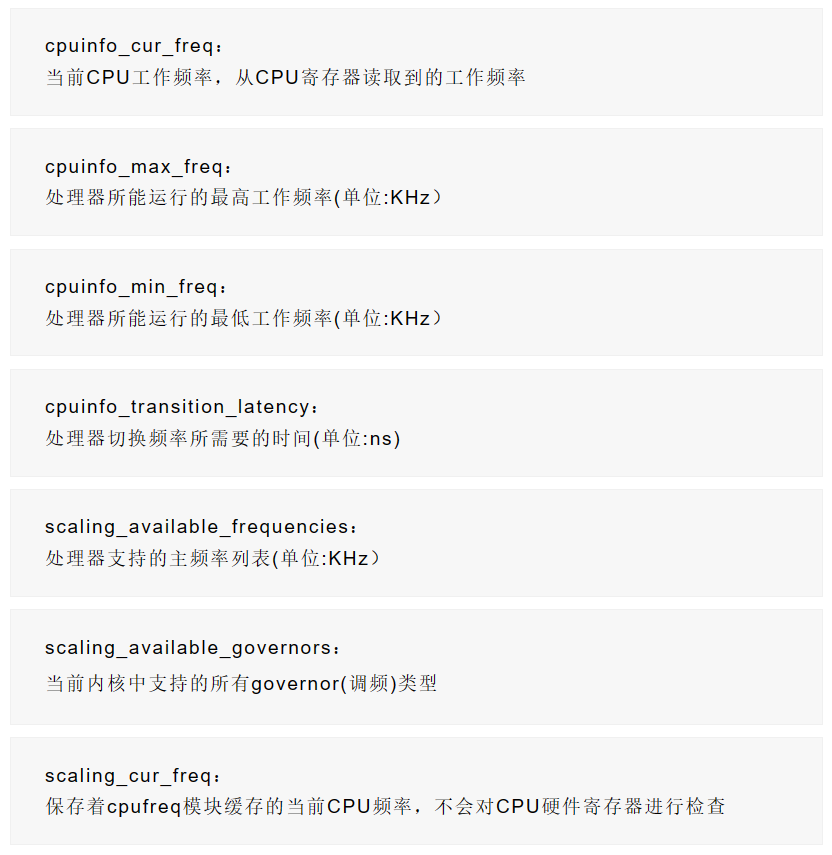

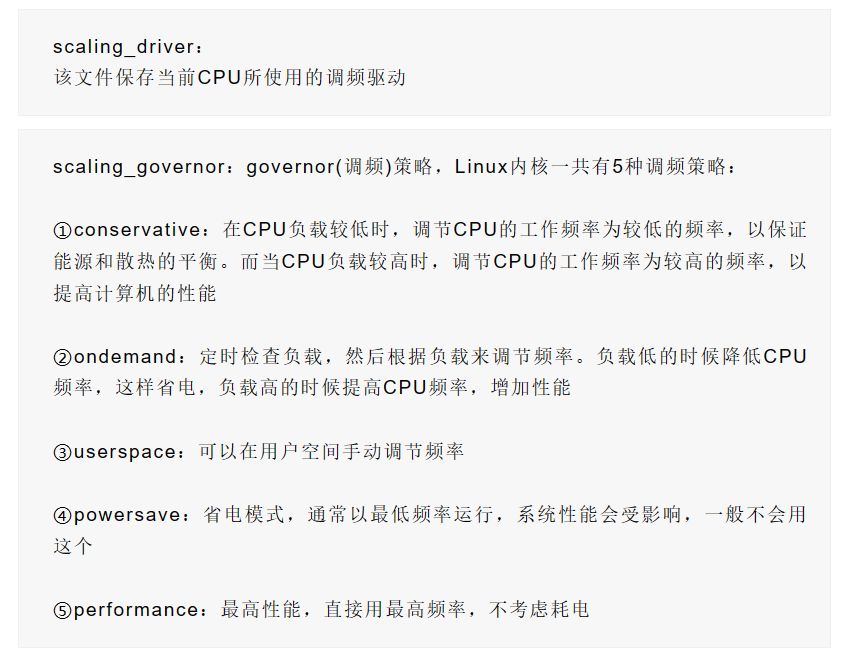

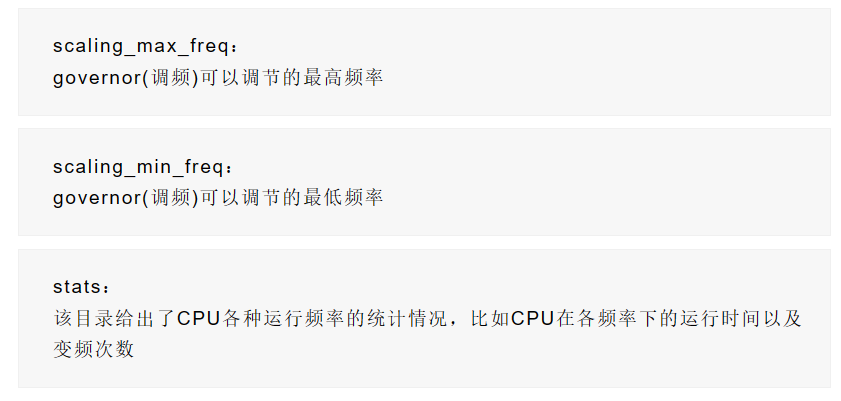

此目录中记录了CPU频率等信息，这些文件的含义如下：

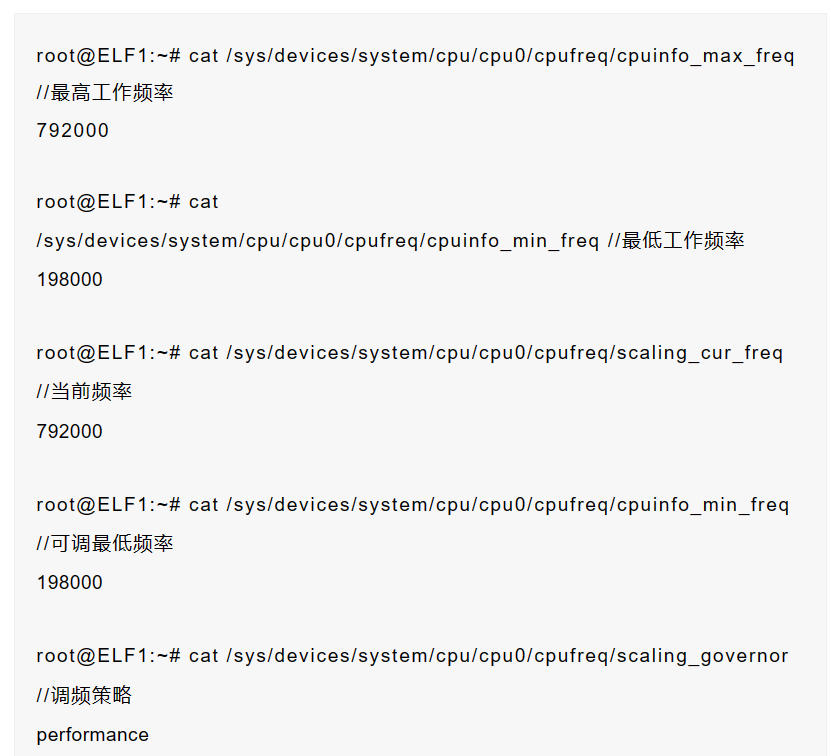

2.使用如下命令查看当前CPU频率：

当前CPU频率为792MHz，工作频率是最高的，其他的值如下：

可以看出，当前CPU支持198MHz、396MHz、528MHz和792MHz四种频率切换，其中调频策略为performance，在此频率下处理器以最高频率运行，耗电量也相应的处于最高模式。

例如固定CPU频率为198MHz

具体修改方法有两种

1.修改文件系统：

当用户有修改CPU频率需求时，ELF 1支持通过指令的方式调节CPU频率。

（1）设置为用户模式，修改频率为198000：

root@ELF1:~# echo userspace > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor

root@ELF1:~# echo 198000 > /sys/devices/system/cpu/cpu0/cpufreq/scaling_setspeed

（2）查看当前频率：

root@ELF1:~# cat /sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_cur_freq

198000 //当前频率

上述修改方法仅在终端中临时生效，如果想要断电不丢失，可以将修改频率的命令写进开机自启脚本中：

（1）开机自启脚本路径/etc/rc.local：
root@ELF1:~# vi /etc/rc.local

（2）添加如下命令到开机自启脚本：

echo userspace > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor

echo 198000 > /sys/devices/system/cpu/cpu0/cpufreq/scaling_setspeed

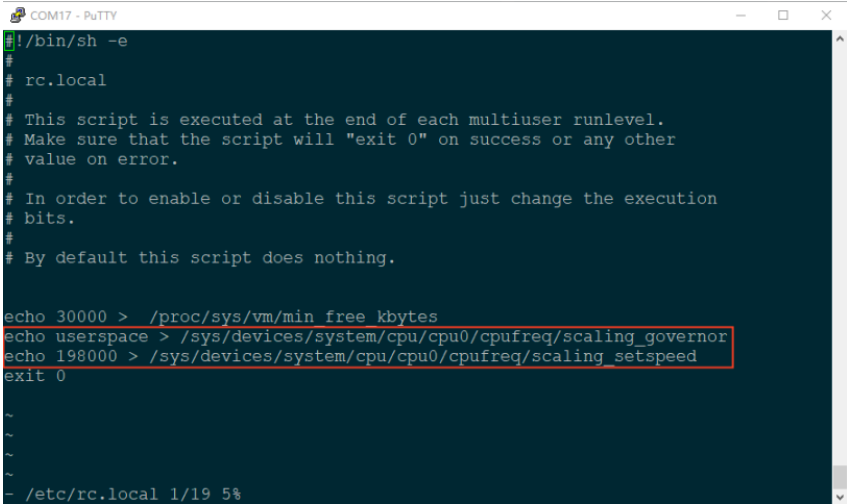

效果如下：

（3）保存退出并重启开发板。

（4）查看当前频率：

root@ELF1:~# cat /sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_cur_freq

198000 //当前频率

可以看到CPU频率已经固定为198MHz了。

2.修改内核：

通过图形化界面配置Linux内核的CPU调频策略：需要先执行“make imx6ull_elf1_defconfig”命令生成.config，然后再使用图形界面进行配置，因为“make menuconfig”进行图形配置时，是从.config中读取出来的。

elf@ubuntu:~/work/ELF/linux-4.1.15-elf1$ . /opt/fsl-imx-x11/4.1.15-2.0.0/environment-setup-cortexa7hf-neon-poky-linux-gnueabi

elf@ubuntu:~/work/ELF/linux-4.1.15-elf1$ make imx6ull_elf1_defconfig //生成.config

elf@ubuntu:~/work/ELF/linux-4.1.15-elf1$ make menuconfig

打开Linux内核的图形化配置界面，进入如下路径：

CPU Power Management

-> CPU Frequency scaling

-> Default CPUFreq governor

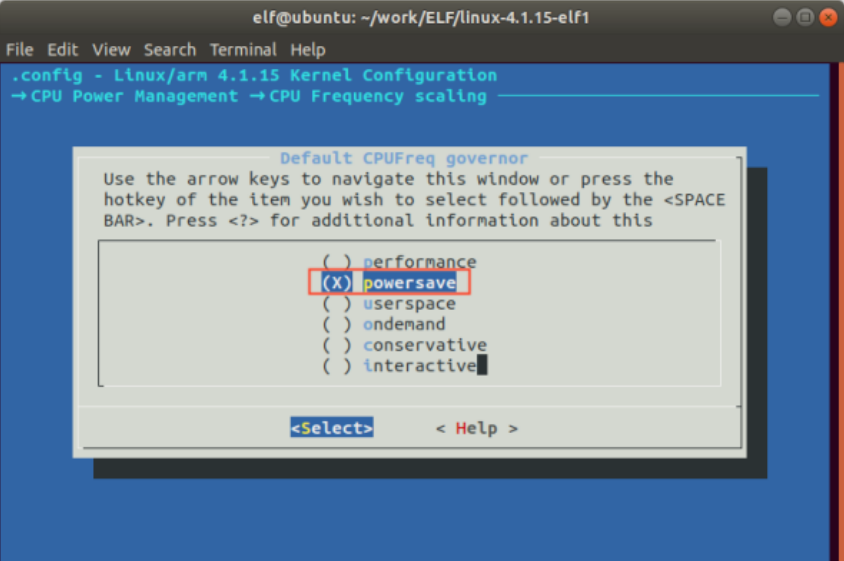

打开默认调频策略选择界面，选择“powersave”，选择以后保存退出图形化配置界面。

此时最新的配置会更新到.config，编译内核之前需要把.config文件中的配置复制到imx6ull_elf1_defconfig中，作为新的配置文件。

elf@ubuntu:~/work/ELF/linux-4.1.15-elf1$ cp .config arch/arm/configs/imx6ull_elf1_defconfig

elf@ubuntu:~/work/ELF/linux-4.1.15-elf1$ make imx6ull_elf1_defconfig

elf@ubuntu:~/work/ELF/linux-4.1.15-elf1$ make zImage

编译完成以后把新的zImage拷贝到开发板替换掉旧的zImage，保存并重启。

root@ELF1:~# cp /run/media/sda1/zImage /run/media/mmcblk1p1

root@ELF1:~# sync

root@ELF1:~# reboot

启动完成以后，查看当前频率：

root@ELF1:~#cat/sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_cur_freq

198000

当前CPU频率为198MHz了。查看scaling_governor文件看一下当前的调频策略：

root@ELF1:~# cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor

powersave

当前的CPU调频策略为powersave，也就是省电模式，该模式下系统运行在最低频率，功耗相应降低，但系统性能会受影响。

到这里就完成了对CPU的固定频率，希望本文提供的方法能够对屏幕前的小伙伴有所帮助。
