CANoe控制OUTMM输出固定电压的方法

简介

实际应用中需要使用CANoe控制OUTMM输出固定电压，本文介绍具体实现的方法。

步骤

在OUTMM是配置软件CSMconfig中配置数采。

Sig.Lower和Sig.Upper分别设置为0，10；

OUT.Lower和OUT.Upper分别设置为0，10；

把配置写入到数采之中，然后导出数采的数据库文件。

在CANoe中创建工程文件：

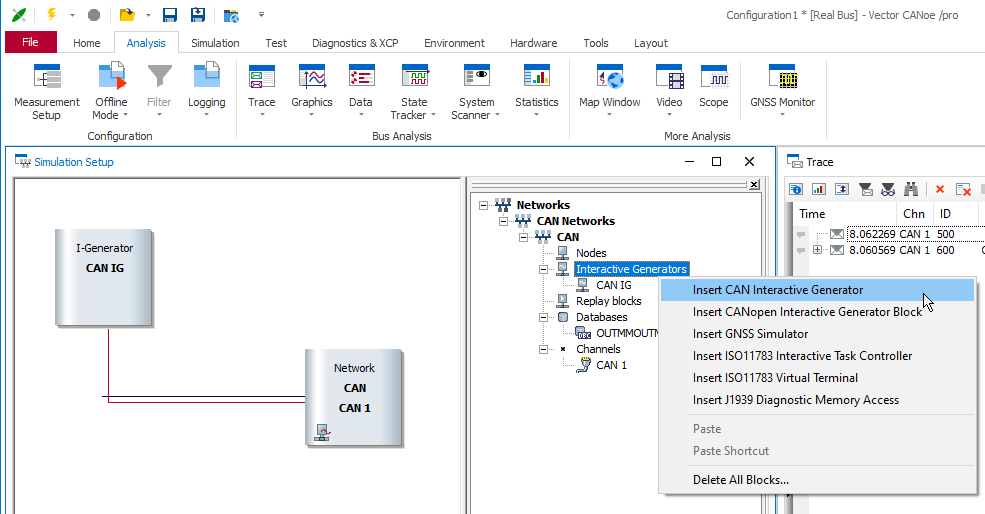

CANoe中创建CANIG：

并加载OUTMM控制数据库OUTMM-OUTMMctrl.dbc

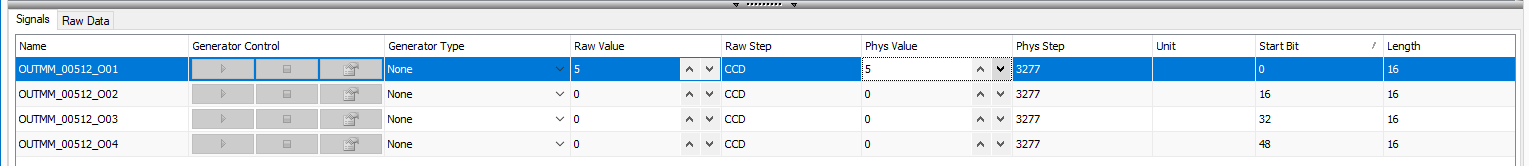

在CANoe-CANIG配置中把physvalue设置为5，那么OUTMM通道1应该输出5V的电压。同样如果设置为6，则输出6V的电压。

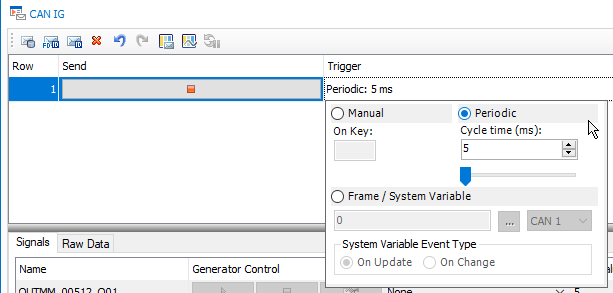

如果需要OUTMM通道1持续输出5V电压，那么OUTMM需要持续接收到控制报文。所以在CANIG中，把控制报文设置为周期发送，发送周期为5ms。

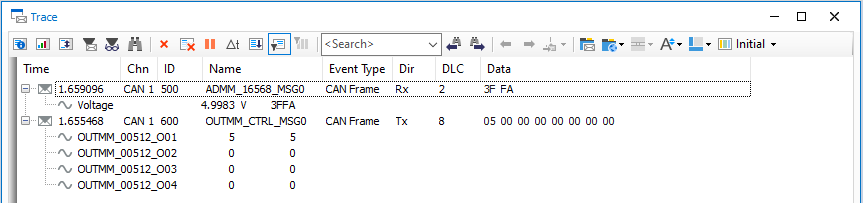

本文使用CSMADMM数采测量OUTMM通道一输出的电压，在CANoe中点击开始测量按钮。最后在CANoe的trace窗口中看到OUTMM通道一输出的5V电压：

注：本文转载自Vector China
