中断控制器级联的类型有哪几种

中断控制器的级联

根据中断数量的不同，中断控制器可以级联，以此来满足需求。比如在 GIC 中断控制器之前都会连接 EINT中断控制器，或者其他中断控制器，对不同的中断分级管控。

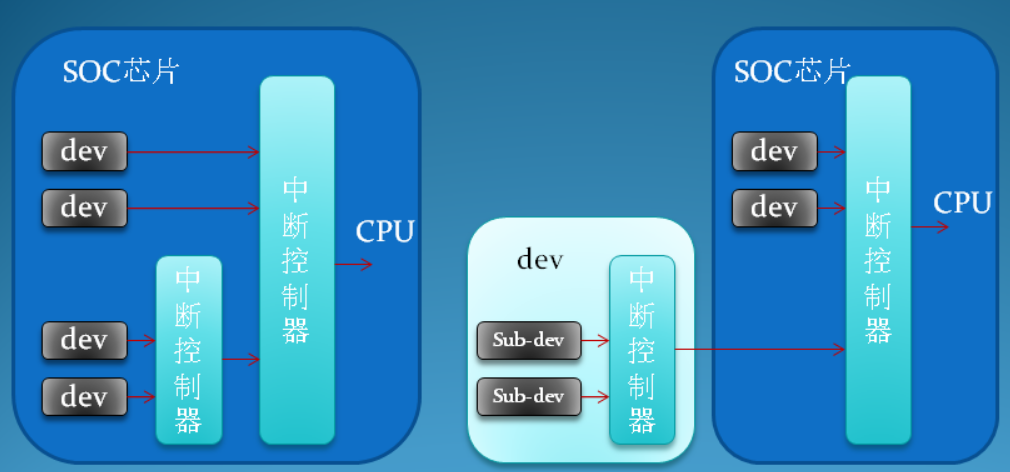

中断控制器的级联有两种类型：

机器级别的级联，级联的初始化代码理所当然地位于板子的初始化代码中（arch/xxx/mach-xxx），因为只要是使用这个板子或SOC的设备，必然要使用这个子控制器。

设备级别的级联，因为该设备并不一定是系统的标配设备，所以中断控制器的级联操作应该在该设备的驱动程序中实现。

机器设备的级联，因为得益于事先已经知道子控制器的硬件连接信息，内核可以方便地为子控制器保留相应的 irq_desc 结构和 irq编号，处理起来相对简单。

设备级别的级联则不一样，驱动程序必须动态地决定组合设备中各个子设备的 irq 编号和 irq_desc
结构。我只讨论机器级别的级联，设备级别的关联可以使用同样的原理。

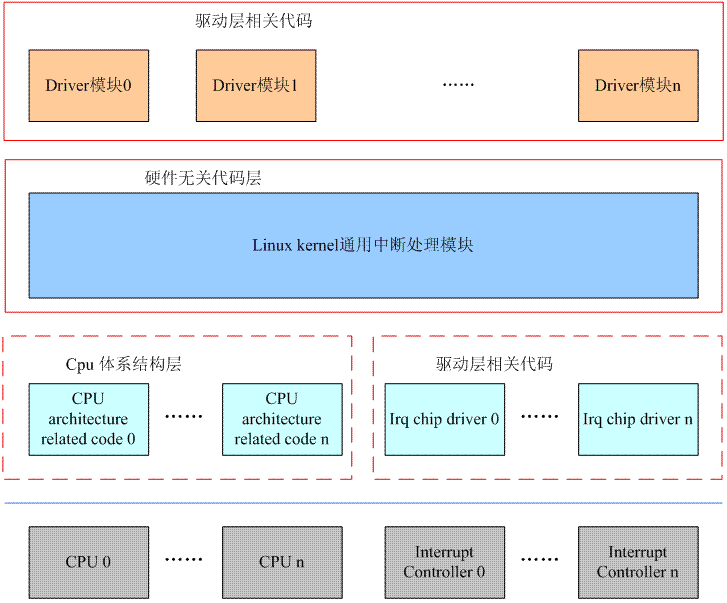

中断子系统架构

整个中断子系统的架构分为 4 层，最底层（第四层）为硬件，包括 CPU、中断控制器。第三层是 CPU的驱动和中断控制器的驱动，由芯片原厂负责。第二层是 Linux内核提供的通用中断处理模块，这一层存在的意义在于，希望用户在第一层写的驱动在移植的时候更方便，保持接口不变，不让用户直接使用芯片原厂的 API，而是 Linux的 API。第一层就是驱动工程师日常写的驱动啦。
