GIC驱动设备信息添加

设备信息添加

ARM平台的设备信息，都是通过Device Tree设备树来添加，设备树信息放置在arch/arm64/boot/dts/下

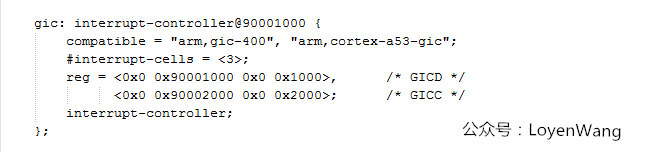

下图就是一个中断控制器的设备树信息：

compatible字段：用于与具体的驱动来进行匹配，比如图片中arm， gic-400，可以根据这个名字去匹配对应的驱动程序；

interrupt-cells字段：用于指定编码一个中断源所需要的单元个数，这个值为3。比如在外设在设备树中添加中断信号时，通常能看到类似interrupts= 《0 234》;的信息，第一个单元0，表示的是中断类型（1：PPI，0：SPI），第二个单元23表示的是中断号，第三个单元4表示的是中断触发的类型；

reg字段：描述中断控制器的地址信息以及地址范围，比如图片中分别制定了GIC Distributor（GICD）和GIC CPUInterface（GICC）的地址信息；

interrupt-controller字段：表示该设备是一个中断控制器，外设可以连接在该中断控制器上；

关于设备数的各个字段含义，详细可以参考Documentation/devicetree/bindings下的对应信息；

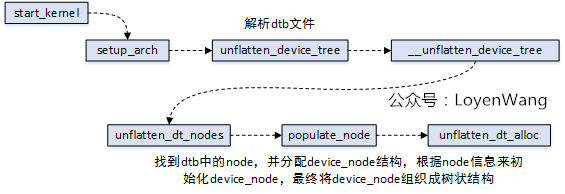

设备树的信息，是怎么添加到系统中的呢？DeviceTree最终会编译成dtb文件，并通过Uboot传递给内核，在内核启动后会将dtb文件解析成device_node结构。关于设备树的相关知识，本文先不展开，后续再找机会补充。来一张图，先简要介绍下关键路径：

设备树的节点信息，最终会变成device_node结构，在内存中维持一个树状结构；

设备与驱动，会根据compatible字段进行匹配；
