GIC驱动的执行流程是什么

驱动流程分析

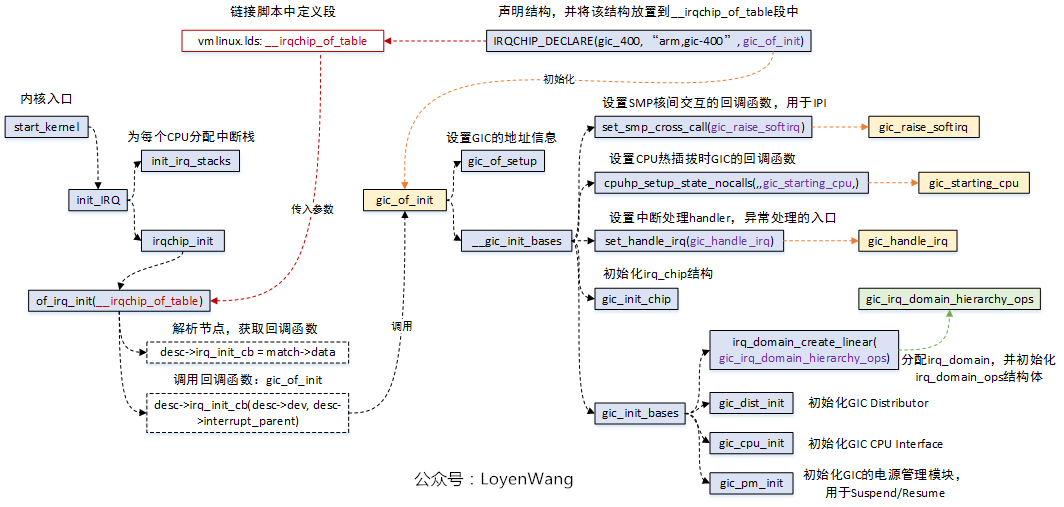

GIC驱动的执行流程如下图所示：

• 首先需要了解一下链接脚本vmlinux.lds，脚本中定义了一个__irqchip_of_table段，该段用于存放中断控制器信息，用于最终来匹配设备；
• 在GIC驱动程序中，使用IRQCHIP_DECLARE宏来声明结构信息，包括compatible字段和回调函数，该宏会将这个结构放置到__irqchip_of_table字段中；
• 在内核启动初始化中断的函数中，of_irq_init函数会去查找设备节点信息，该函数的传入参数就是__irqchip_of_table段，由于IRQCHIP_DECLARE已经将信息填充好了，of_irq_init函数会根据arm,gic-400去查找对应的设备节点，并获取设备的信息。中断控制器也存在级联的情况，of_irq_init函数中也处理了这种情况；
• or_irq_init函数中，最终会回调IRQCHIP_DECLARE声明的回调函数，也就是gic_of_init，而这个函数就是GIC驱动的初始化入口函数了；
• GIC的工作，本质上是由中断信号来驱动，因此驱动本身的工作就是完成各类信息的初始化，注册好相应的回调函数，以便能在信号到来之时去执行；
• set_smp_process_call设置__smp_cross_call函数指向gic_raise_softirq，本质上就是通过软件来触发GIC的SGI中断，用于核间交互；
• cpuhp_setup_state_nocalls函数，设置好CPU进行热插拔时GIC的回调函数，以便在CPU热插拔时做相应处理；
• set_handle_irq函数的设置很关键，它将全局函数指针handle_arch_irq指向了gic_handle_irq，而处理器在进入中断异常时，会跳转到handle_arch_irq执行，所以，可以认为它就是中断处理的入口函数了；
• 驱动中完成了各类函数的注册，此外还完成了irq_chip, irq_domain等结构体的初始化，这些结构在下文会进一步分析；
• 最后，完成GIC硬件模块的初始化设置，以及电源管理相关的注册等工作；
