如何在英飞凌开发板上使用cyw43012模块进行WIFI通

模块简介

cyw43012 模块 是由英飞凌基于 CYW43012 开发的 SDIO 高速 wifi&&蓝牙 模块。

CYW43012 提供超低功耗的Wi-Fi®和蓝牙®连接，可延长可穿戴设备、智能家居产品和便携式音频应用的电池续航时间。同时，其先进的共存引擎可为2.4与5-GHz双频Wi-Fi以及双模式蓝牙/低功耗蓝牙 (BLE)5.0应用同时提供最佳的组合性能。

使用方式

目前 BSP: psoc6-evaluationkit-062S2 已适配好了这款模块的WIFI功能，并对接到了RT-Thread的WLAN管理框架上了，可以方便的使用这款模块进行网络通信。

硬件连接

psoc6-evaluationkit-062S2 开发板上一开始就预留了这款模块的接口，只需要把模块插上去就好了，注意方向不要接错了。

因为这个模块的工作电压是1.8v，所以如果需要使用这个模块的话，需要手动切换sdio接口的电压。在老版的开发板上预留了1.8v和3.3v切换的电阻。需要手动把3.3v的电阻换下来，然后短接1.8v。

PS 新版的开发板，添加了1.8v 和3.3v的切换开关，可以通过切换拨码开关完成SDIO接口电压的切换

软件配置

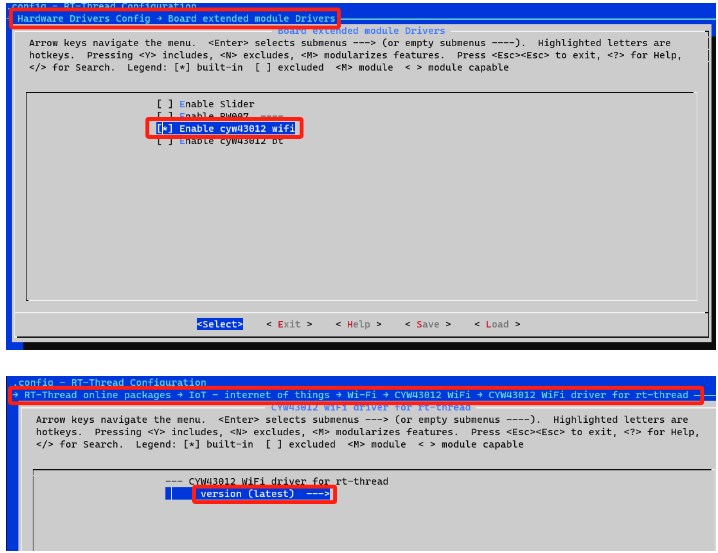

在 bsp目录 bspInfineonpsoc6-evaluationkit-062S2 下打开env工具，然后使用menuconfig配置开启wifi模块的支持，具体配置项所在的位置如下所示：

配置好之后退出并保存配置。然后运行 pkgs —update 更新软件包。将适配的软件包下载下来。

编译下载

配置好软件之后就可以编译工程了，直接在env工具里输入 scons即可编译工程。编译完成会生成rt-thread.elf 文件，使用配套的下载工具下载到开发板上。

运行测试

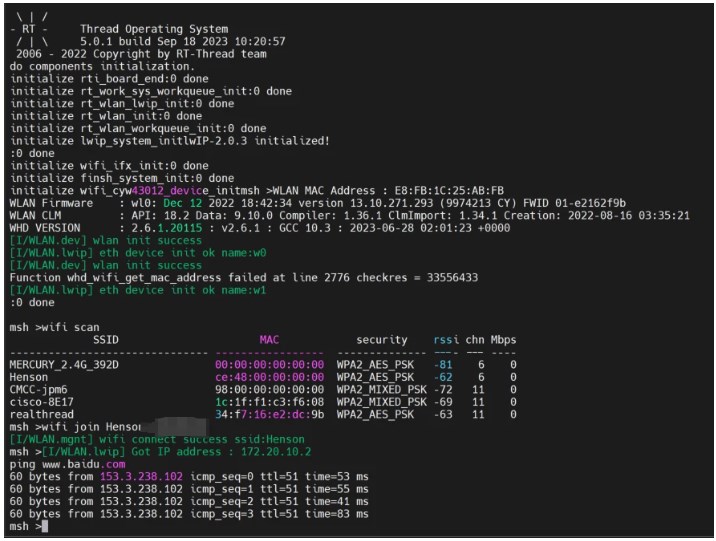

下载并复位开发板，让程序运行起来，可以看到，wifi固件已经正常初始化了。

可以按照图片中的操作，使用wifi命令扫描、加入wifi热点。

这样就可以在英飞凌开发板上使用 cyw43012 模块愉快的进行网络开发了。
