基于MC34063A的负电压和正负电压电路设计

有很多种方法得到负电压，通过MC34063A得到负电压是不错的办法。MC34063A不到2元钱，使用也比较方便。

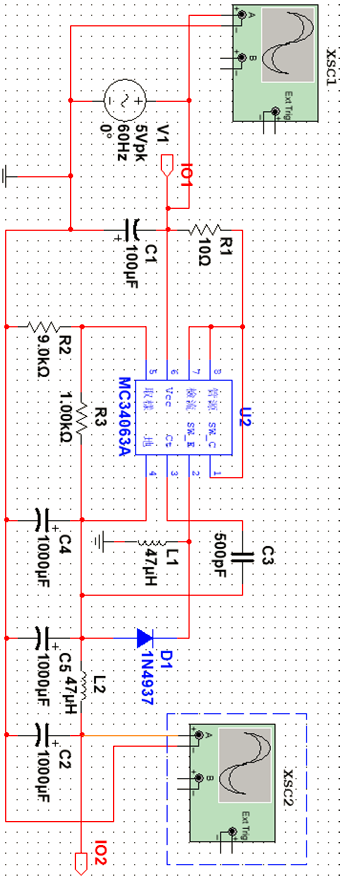

MC34063A在Multisim里面并没有直接提供的元件，今日恰遇到MC34063的Multisim扩展，于是尝试了一个交流5V输出负5V的电路。

因为是仿真，实际情况能不能实现，也并不知道。总之是，有了负5V电压，那我们自然不愁正5V，正、负双5V输出则易如反掌了。

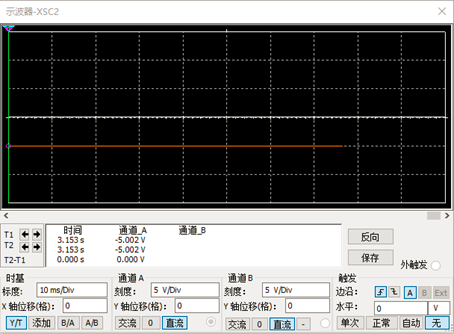

交流源V1输入的是正弦式50Hz 5V交流，这可以通过把手机充电器的整流部分去掉来得到，XSC2中就会得到5V负电压输出。

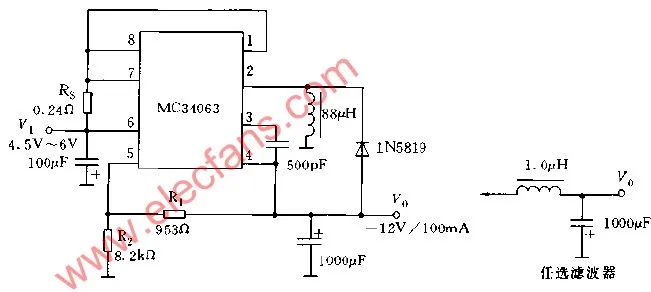

一些参数我改动过了，原始电路图附录于此：

补充说明几点：

1．这些参数不一定会固定，最后根据元件使用还得调试。1N5819被我用1N4937替代了，1N5819是肖特基，估计如果实测，可能替代之后性能会更差一些。

2．另一个/类常用的负电压IC是ICL7660及LTC104X等芯片，但是这些芯片带负载能力都比较弱，实际使用可以用达林顿阵列放大一下，也可以自己搭放大电路。

3．此外，555电路的负电压电路网上也比较容易查到，同样可以尝试，只要滤波参数选的比较适合，一般来说纹波都能忍受，直接送Arduino供电和做各种实验，绰绰有余。
