湿敏电阻应用电路电路工作过程

湿敏电阻应用电路

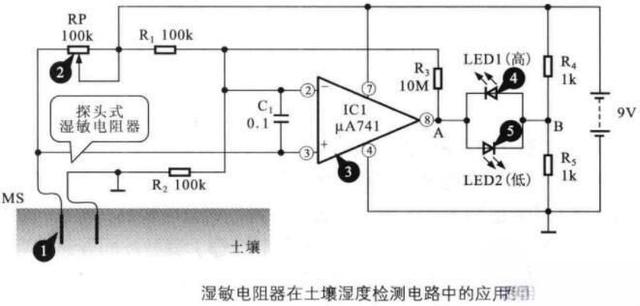

湿敏电阻在土壤湿度检测电路中的应用实例，如下图：

电路工作过程：

1、当土壤过于潮湿时，湿敏电阻MS输出的电阻信号远小于电位器RP的阻值，运算放大器IC1的2脚电压大于其3脚电压，IC1的8脚输出低电平，此时LED1亮，LED2灭，则显示土壤湿度过高。

2、当土壤过于干燥时，湿敏电阻器MS输出的电阻信号远高于电位器RP的阻值，IC1的2脚电压小于3脚电压，IC1的8脚输出高电平，此时LED1灭，LED2亮，则显示土壤湿度过低。
