RTT lvgl在STM32H7上移植的步骤

LVGL适配

环境

STM32 H7

大体步骤

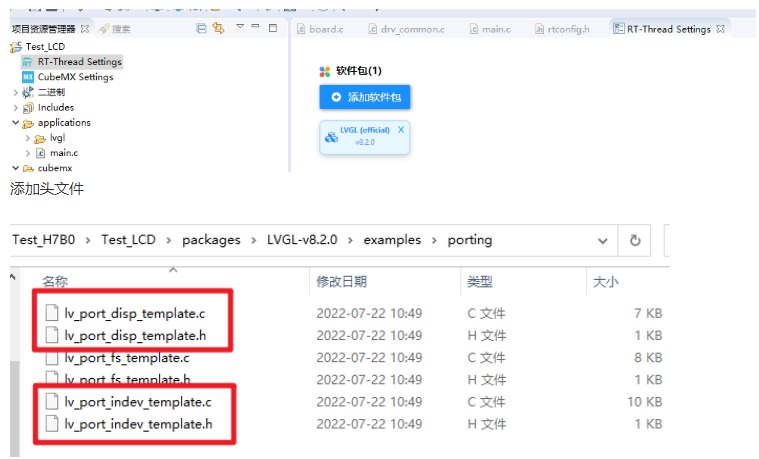

1.lvgl软件包添加

把对应的文件，复制到app里面

编译会报错，原因是需要添加几个文件，需要把头文件指向这里

再编译，就没问题了

2.cubemx配置ltdc，rcc，clock，mpu

这块比较简单，按照keil里面的配置来设置。最后吧生成的代码和keil的代码对比一下。

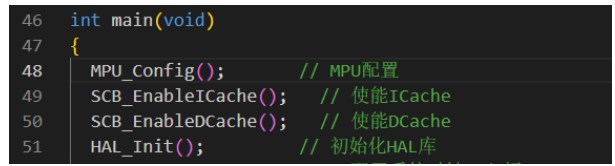

MPU_Config()：

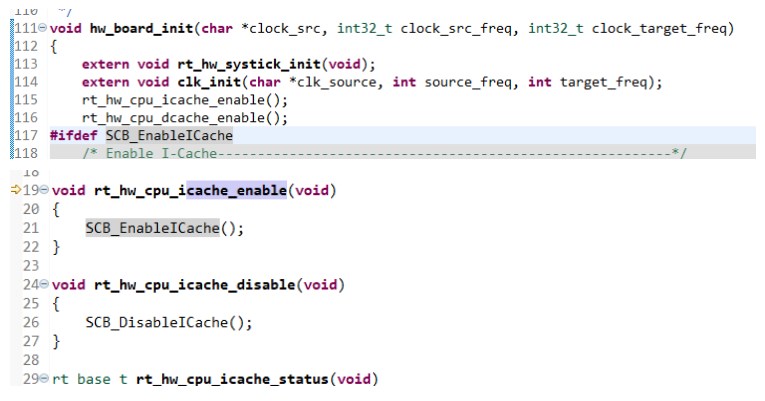

SCB_EnableICache(); SCB_EnableDCache()：

使用以下来替换

SystemClock_Config

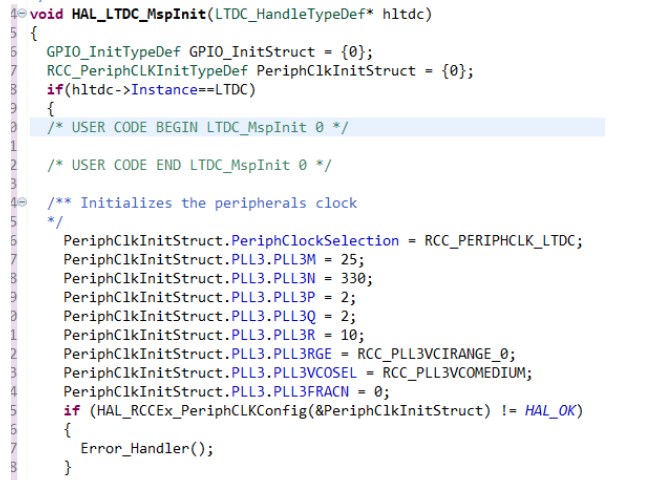

对比发现，keil里面多了LTDC的初始化，这个难不倒我们，ltdc通过cubemx配置后，就有对应的初始化操作。按常规流程，把初始化内容放到borad.c中即可。

至此，保证，rcc，clock，mpu，ltdc的初始化能在rtt初始化内完成，即可。

3.移植内容

lv_port_disp.c
lv_conf.h

配置好。这块网上比较多，对着操作就行。

最后需要注意，背光要打开。

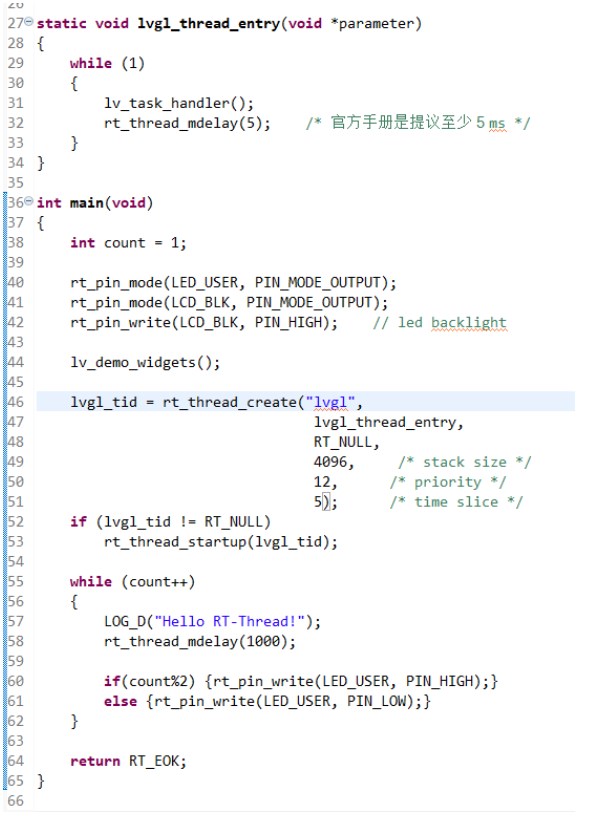

app里面的main，lv的demo最好放到线程里面

完成屏幕显示方面的移植，后续进行触摸方向移植。

触摸比较简单，这块屏幕是iic接口

lv_port_indev.h中的if 0打开
lv_port_indev.c中的除了touchpad开放，其他关闭
touchpad_init，touchpad_read，touchpad_is_pressed，touchpad_get_xy适配

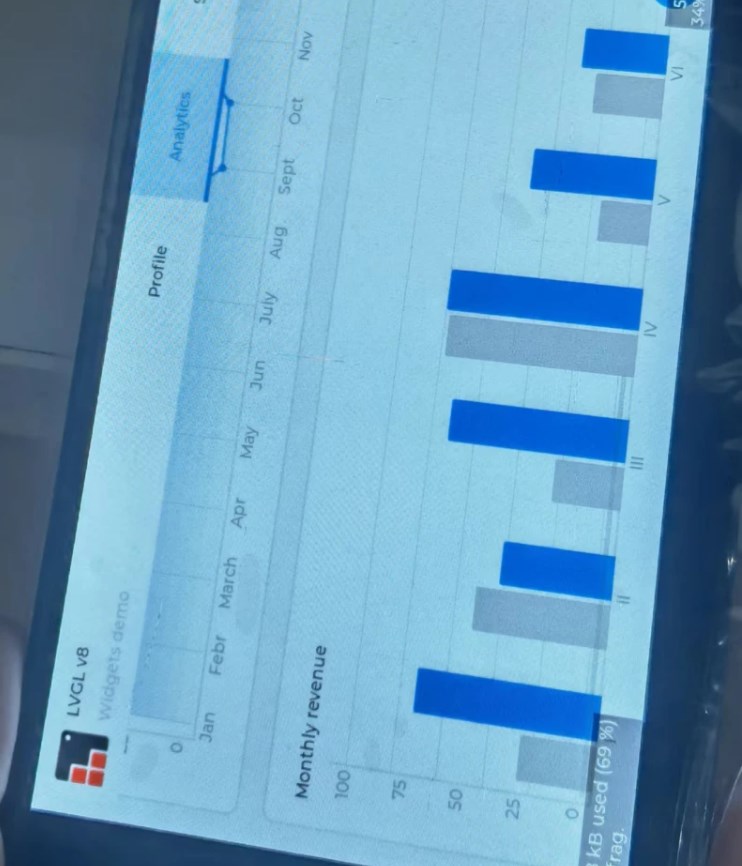

最终效果

总结

花了一段时间把 stm32 h7 + cubemx + lvgl + 触摸搞定
主要有keil代码加持，移植起来比较方便，梳理通流程后，移植起来有思路，知道查资料方向

完成内容

内部flash有一个简单boot，跳转到外部flash上
时钟，mpu，dma2d这块通过cubemx配置
ltdc这块通过cubemx配置
触摸，gpio模拟iic，cubemx把gpio占住，统一到cubemx能看到
