SoC的核间通信机制硬件邮箱

Hardware Mailbox

硬件邮箱主要用于提供具有小的 32 位有效负载的中断事件通知。

VRING 使用硬件邮箱在目标 CPU 上触发中断。每个邮箱包含 16 个单向 HW 队列，最多可连接 4 个通信用户或 CPU。

J721E SoC 有 12 个硬件邮箱实例。即 12x 16 个硬件邮箱队列。

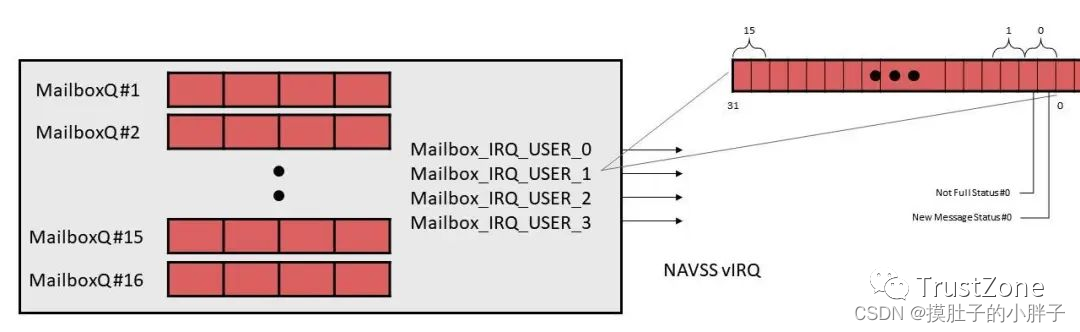

（硬件邮箱的逻辑框图）

Mailbox and VRING

邮箱本质上充当一个非常小的硬件队列，其中包含 VRING ID。

VRING 是共享内存中的 SW 队列，保存两个 CPU 之间传递的实际消息。当收到中断时，邮箱消息会告知从哪个 VRING 出列消息。

VRING ID=0 tells to look at the VRING from sender to receiverVRING ID=1 tells to look at the VRING from receiver to sender
