请问如何快速地创建扫描策略呢？

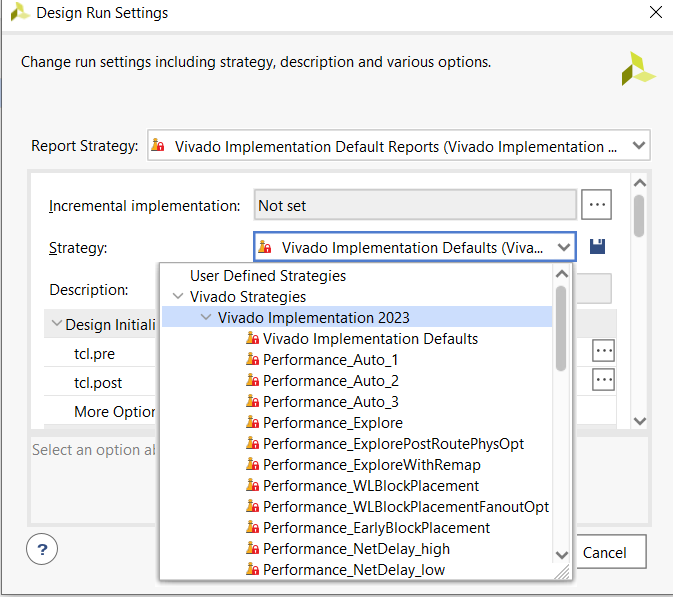

Vivado提供了丰富的Implementation Strategy，如下图所示。这使得扫描策略成为时序收敛的一种方法。那么如何快速地创建扫描策略呢？

一种方法是用Tcl脚本，只针对place_design进行扫描，对扫描结果进行分析，获取其中最好的结果作为布线阶段的输入文件，然后再对route_design进行扫描。

这种方式适用于Non-Project模式，同时要求用户对Tcl脚本比较熟悉。如果工程师更习惯于图形用户界面，在Project模式下工作，Vivado也提供了很好的操作方式。

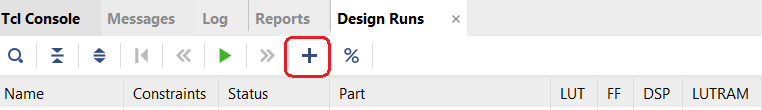

如下图所示，点击Design Runs窗口中的“+”。

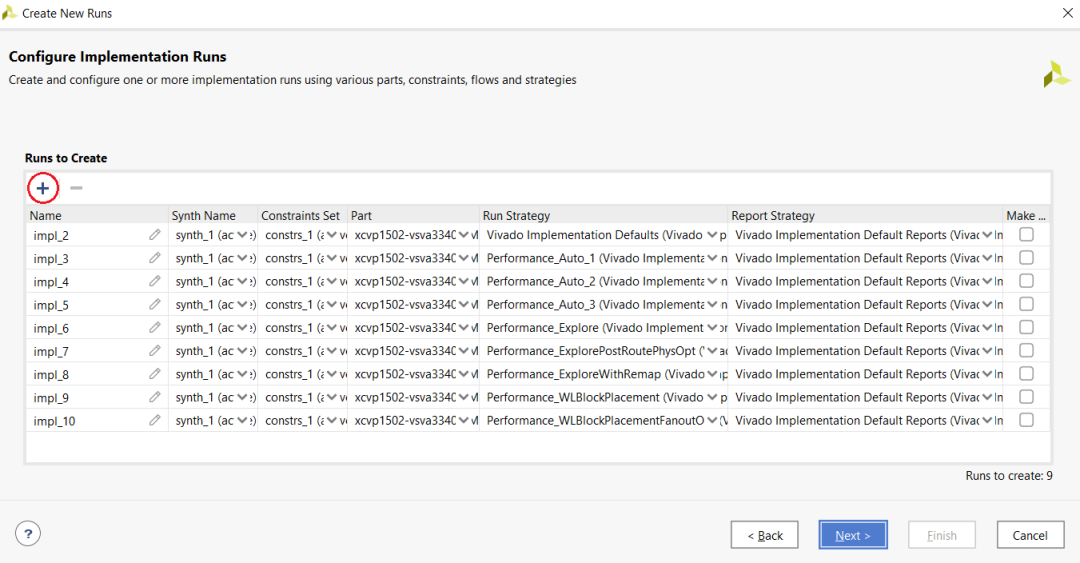

之后会弹出如下图所示窗口。在这个窗口中连续点击“+”，那么点击几次就会出现几个新的Design Run，同时这些Run的Strategy彼此不同，这就免去了工程师逐个选取Strategy的麻烦。

那么，如果要对某个阶段统一添加Hook Script，比如在place_design之前要添加run_post_opt.tcl，这时用Tcl脚本操作更为便捷。

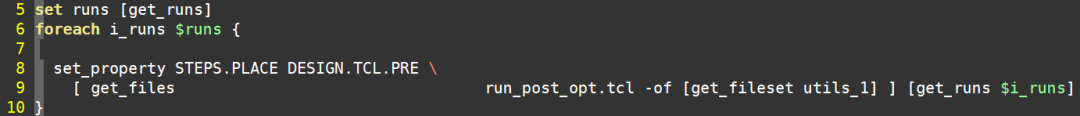

如果不知道需要哪些Tcl命令，可先对其中一个Run执行上述操作，这样在Tcl Console窗口中就会显示相应的命令，然后再用下面的脚本就可以快速完成对每个Run的同样操作。

这里的核心是通过get_runs获取所有的Run。

其实创建Run用到的Tcl命令是create_run，如下图所示。结合这个命令，我们可以完全用Tcl脚本完成上述操作。

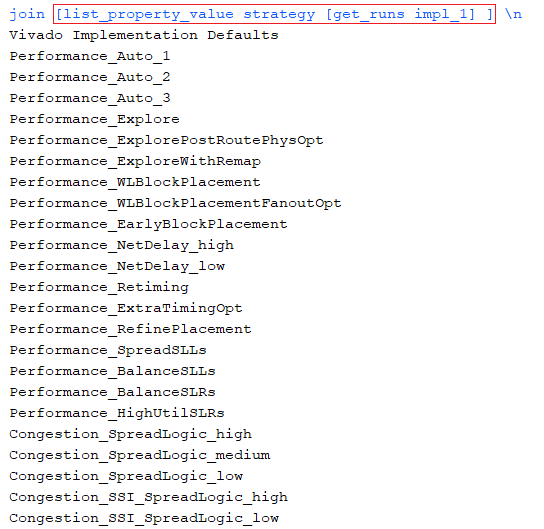

首先，用list_property_value获取当前版本的Vivado支持的ImplementationStrategy，然后从中选取目标策略也就是待扫描的策略，通过Tcl脚本创建Strategy。

总之，无论是Project模式还是Non-Project模式，都可以通过Tcl脚本创建扫描策略。

Project模式易于操作，同时可以方便地对扫描结果进行对比。

Non-Project便于用于更深入的管理，例如只扫描某个阶段的策略。
