合宙RP2040开发板轻松DIY

逻辑分析仪（Logic Analyzer）是一种分析数字信号逻辑时序的仪器，能够精确捕获和显示多路数字信号，提供信号时序、协议分析等功能。也是嵌入式工程师日常开发中，极为常用的工具之一。

现在，我们使用基于树莓派主控芯片的合宙RP2040开发板，就可以低成本快速DIY逻辑分析仪。

9.9元自制100M逻辑分析仪

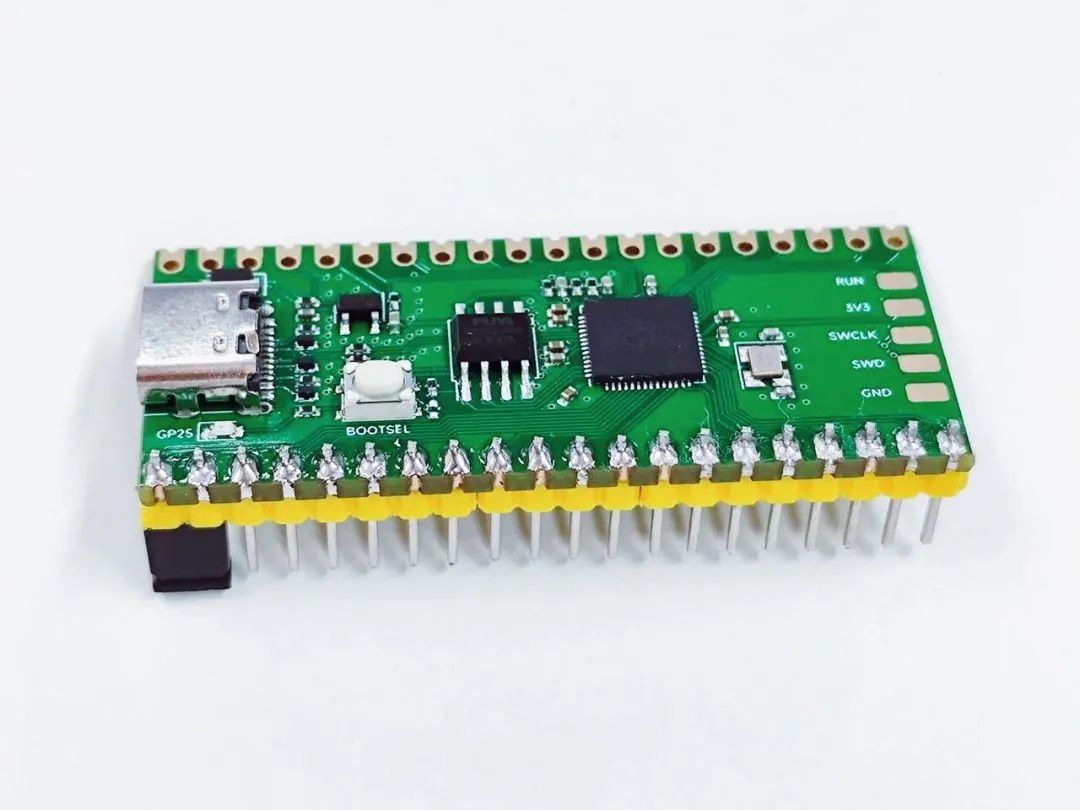

CORE-RP2040——合宙推出的9.9家族又一款新品，采用树莓派RP2040芯片作为核心，引脚定义兼容官方PICO开发板，并在官方基础上升级到4MB Flash和Type-C接口。

结合开源固件，可实现100M的逻辑分析仪功能：

逻辑分析仪开源仓库：

https://github.com/gusmanb/logicanalyzer

功能支持

基于合宙RP2040开发板的逻辑分析仪，可支持如下功能：

支持3.1K至100Mhz的采样频率；

支持24通道输入，通过菊花链最高可支持120通道；

最高支持32767个采样点；

支持多种客户端，全平台可用。

硬件准备

我们需要一块合宙RP2040开发板，并且需要将GP0与GP1两个引脚进行短接处理。

刷入固件

按住BOOT按键，再插入USB，进入升级模式。

下载固件文件，复制进入U盘，即可刷入成功：

https://github.com/gusmanb/logicanalyzer/releases/download/V5.0.0.0/Firmware-LogicAnalyzer-5.0.0.0-PICO.uf2

连接软件

这里默认使用开源仓库作者自行编写的客户端软件：

https://github.com/gusmanb/logicanalyzer/releases/latest

下载自己需要的系统版本，本文选用：
LogicAnalyzer-5.0.0.0-win-x64.zip

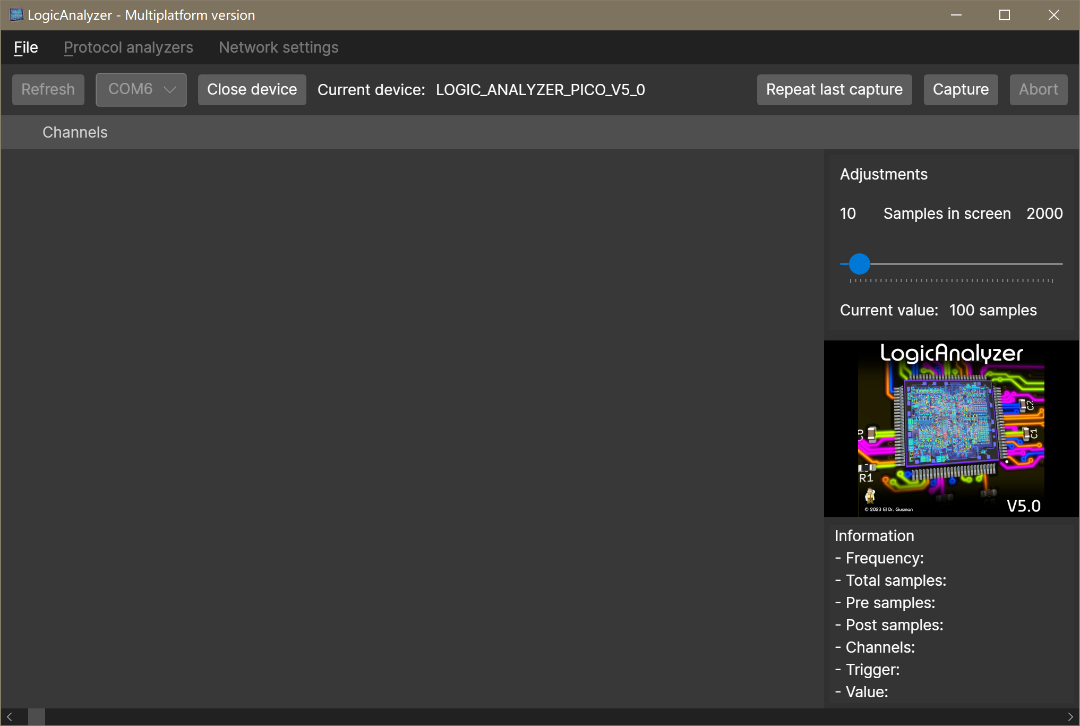

选择树莓派虚拟出来对应的串口，连接上：

抓取数据

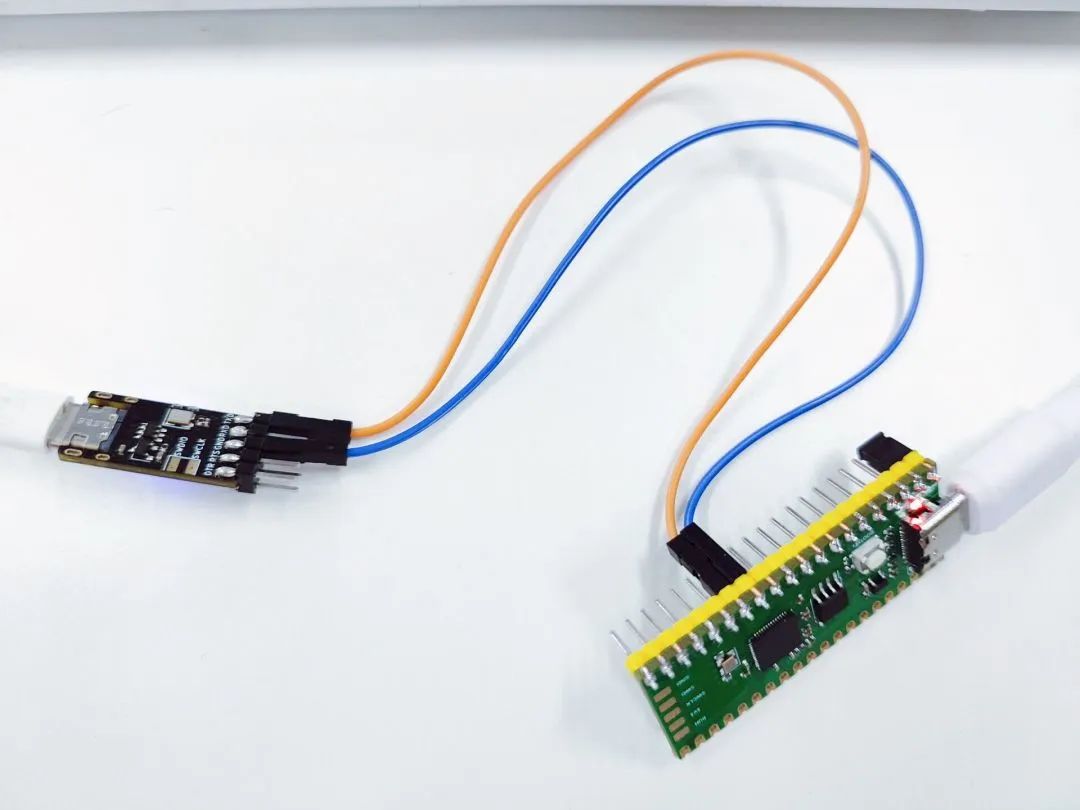

将合宙RP2040开发板的GND与我们需要测量的板子的GND相连，再将需要测量的引脚连接到开发板的GPIO上。

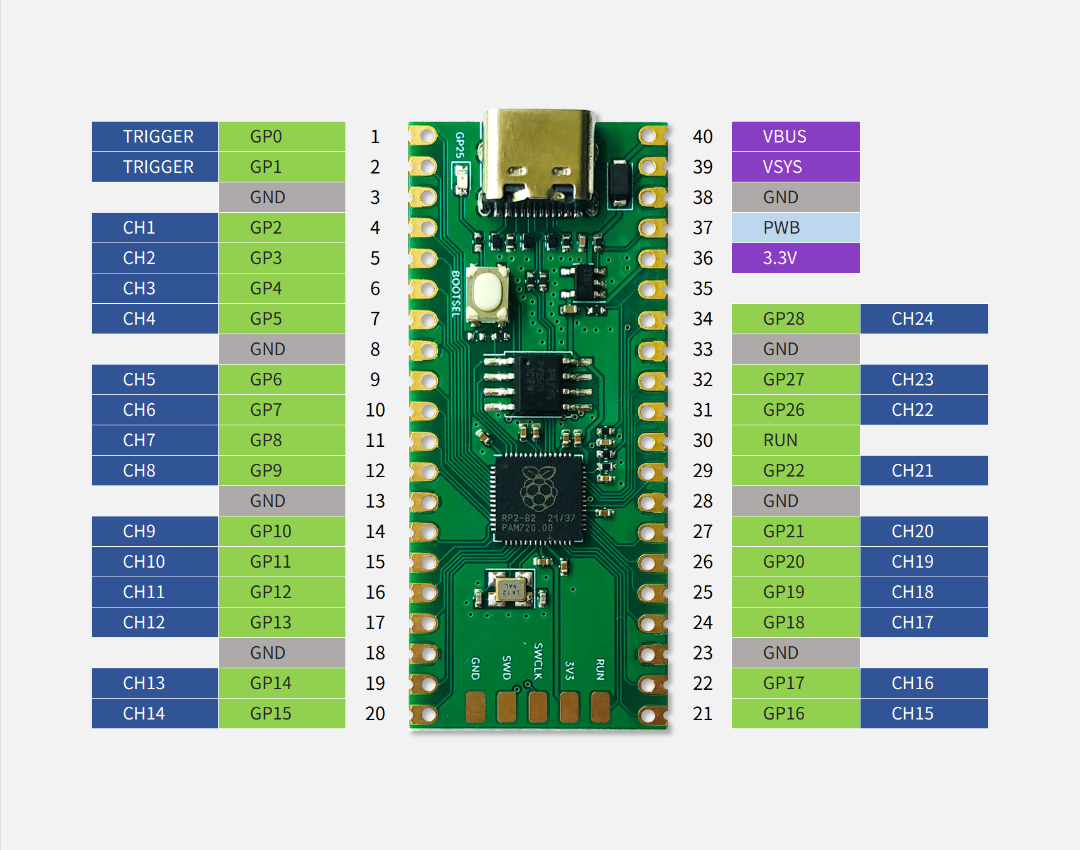

通道编号与GPIO编号的对应关系如下：

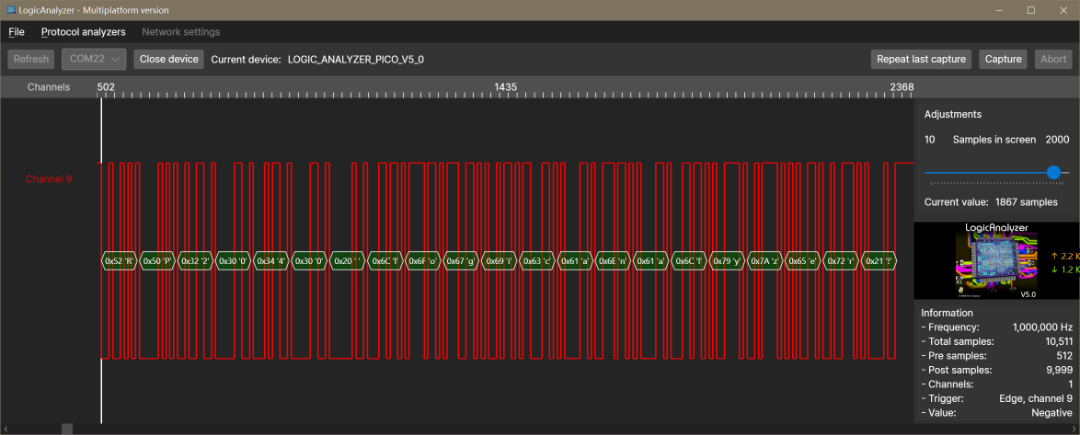

我们连接上被测引脚后，就能开始抓取了：

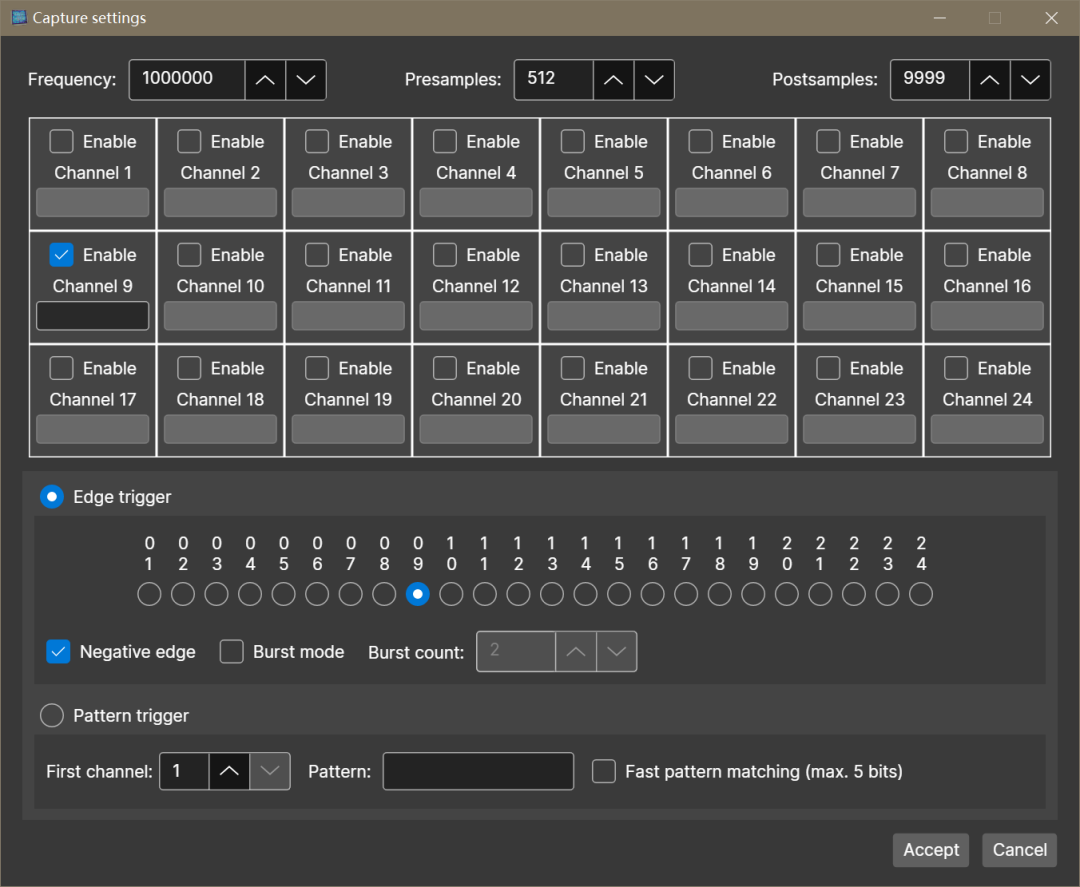

点击Capture，选上对应的通道、抓取频率与采样数、触发条件，点击Accept即可开始抓取：
