概述

本篇文章主要介绍如何使用STM32CubeMX对生成STM32WB工程，并通过与STM32WB配对，向该特征写入一个任意字节，绿色LED会切换。 最近在弄ST和瑞萨RA的课程，需要样片的可以加群申请：615061293 。

硬件准备

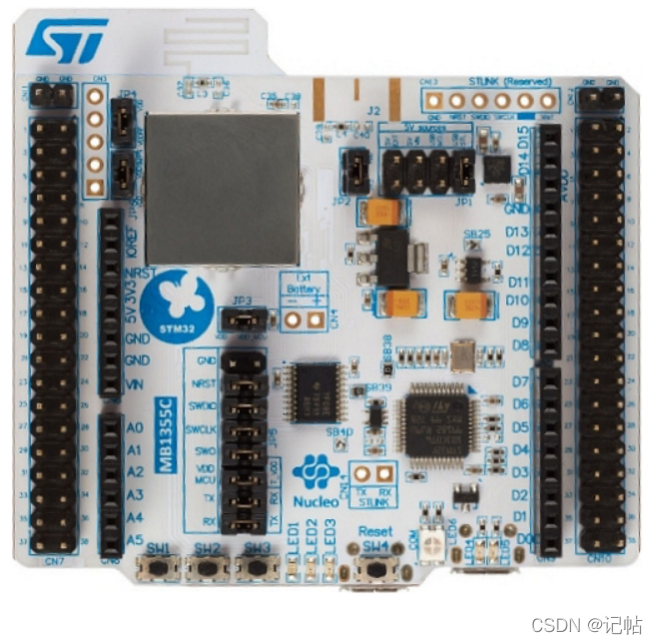

首先需要准备一个开发板，这里我准备的是NUCLEO-WB55RG 的开发板：

视频教学

听不到声音的请点击跳转进行观看。 [https://www.bilibili.com/video/BV1p24y1M7Zb/]

源码下载

[https://download.csdn.net/download/qq_24312945/87772294]

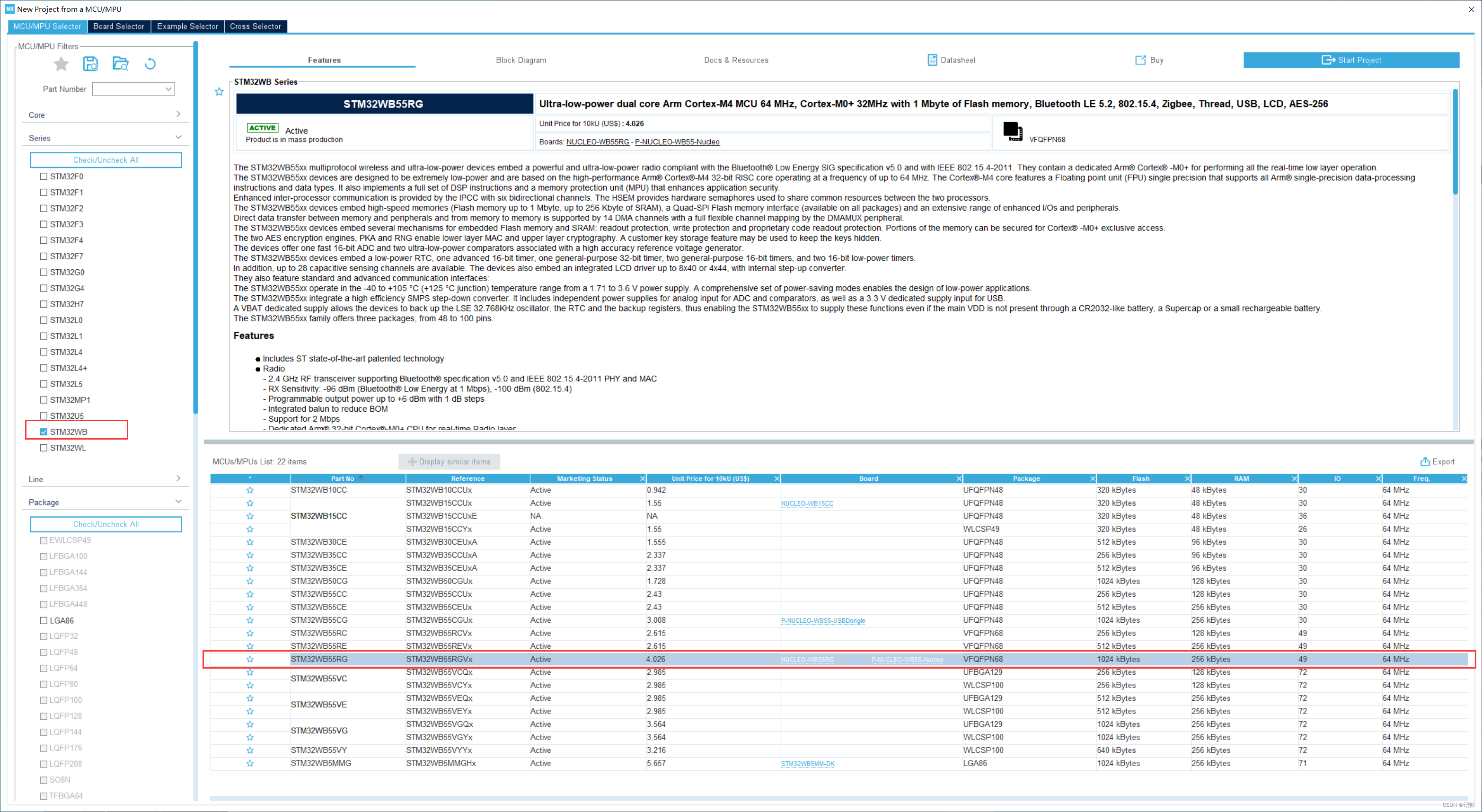

选择芯片型号

配置时钟源

HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用外置的时钟源，故都选择Crystal/Ceramic Resonator选项，如下所示：

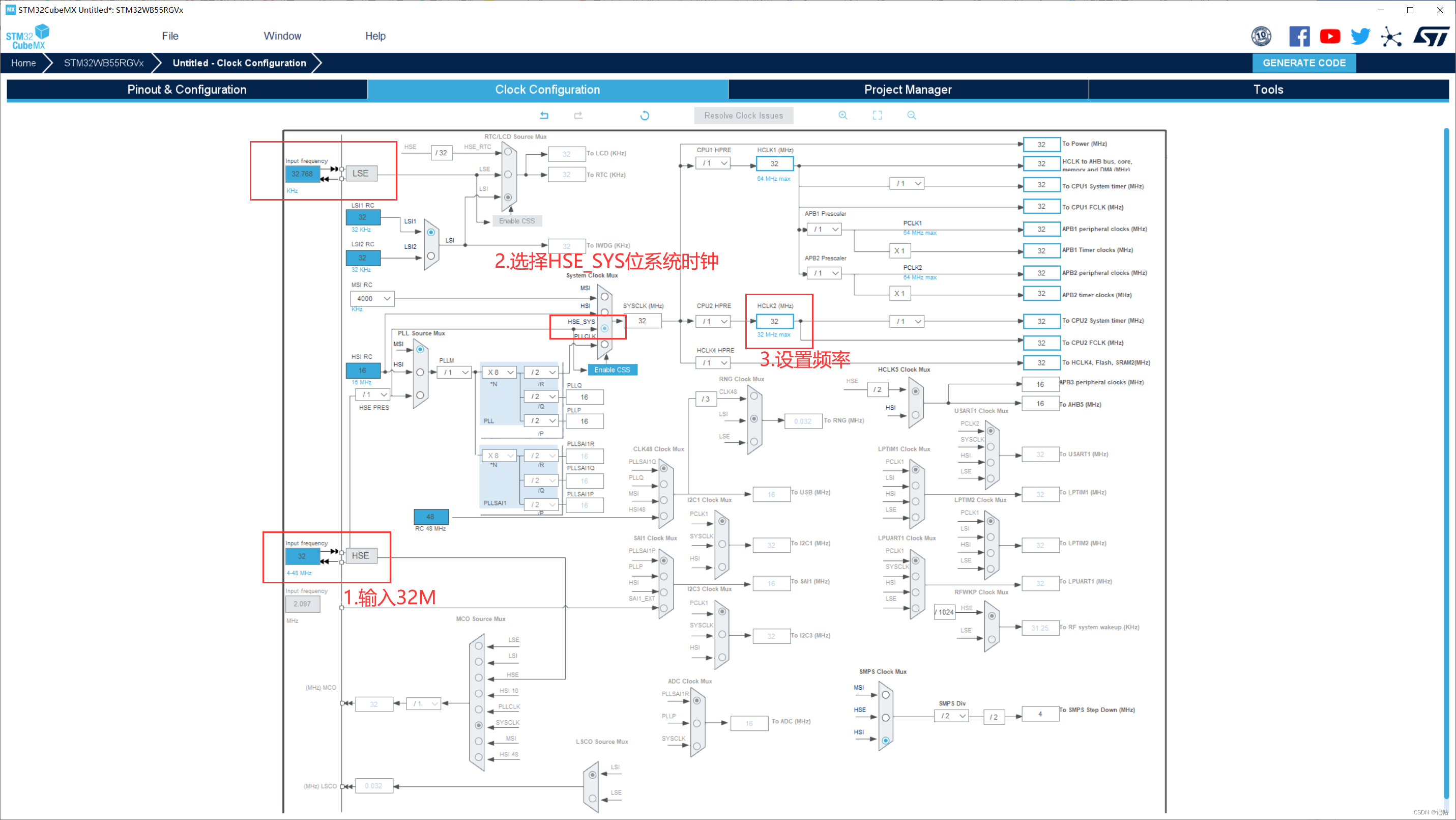

配置时钟树

RTC时钟配置

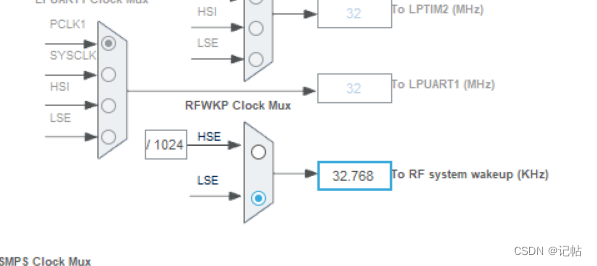

RFWKP时钟配置

查看开启STM32_WPAN条件

可以看到，需要开启RF、RTC、RCC、IPCC、HSEM。

配置HSEM

硬件信号量(HSEM)模块用于管理多个进程之间共享的访问权限和资源同步。
开启HSEM如下。

配置IPCC

通信控制器(IPCC)模块的主要用于cpu之间的信号消息交换。 开启如下所示。

配置RTC

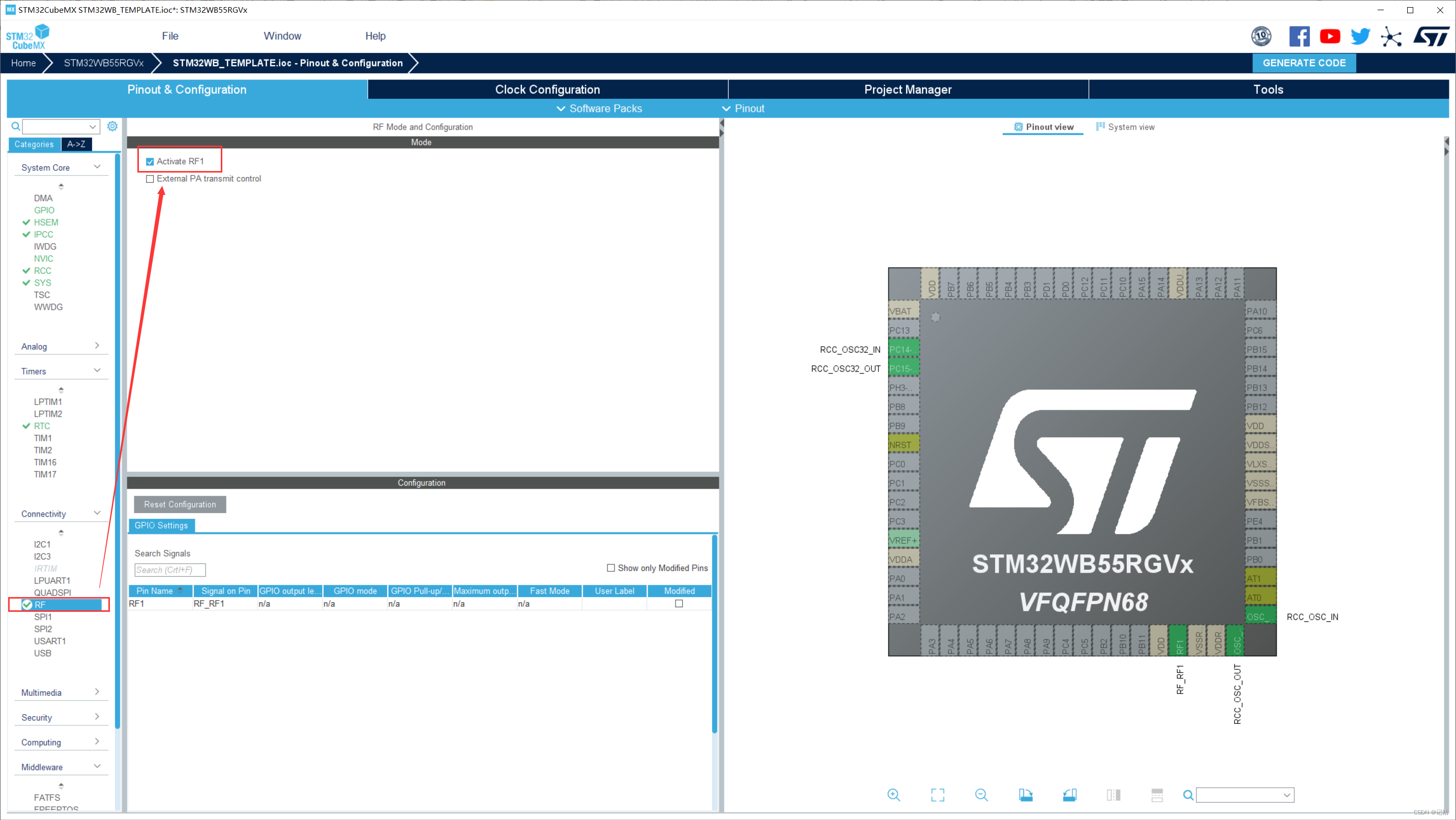

启动RF

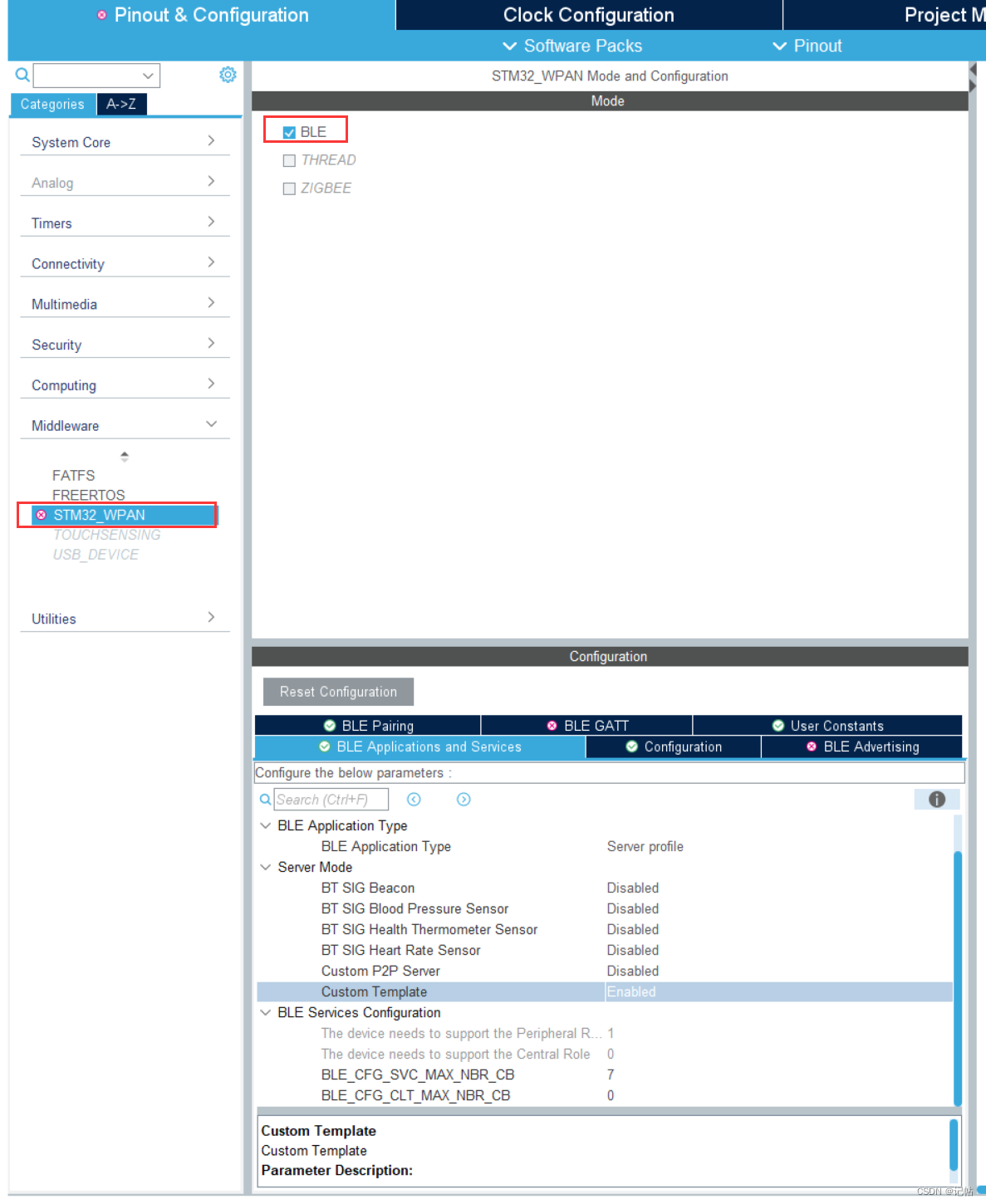

开启蓝牙

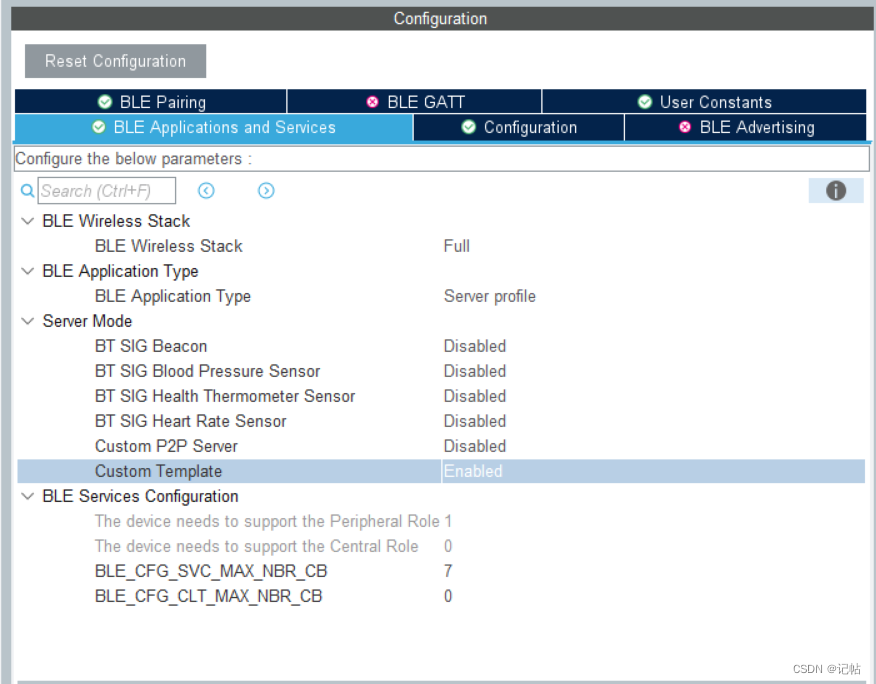

配置为自定义模板。

命名设备名

配置BLE GATT

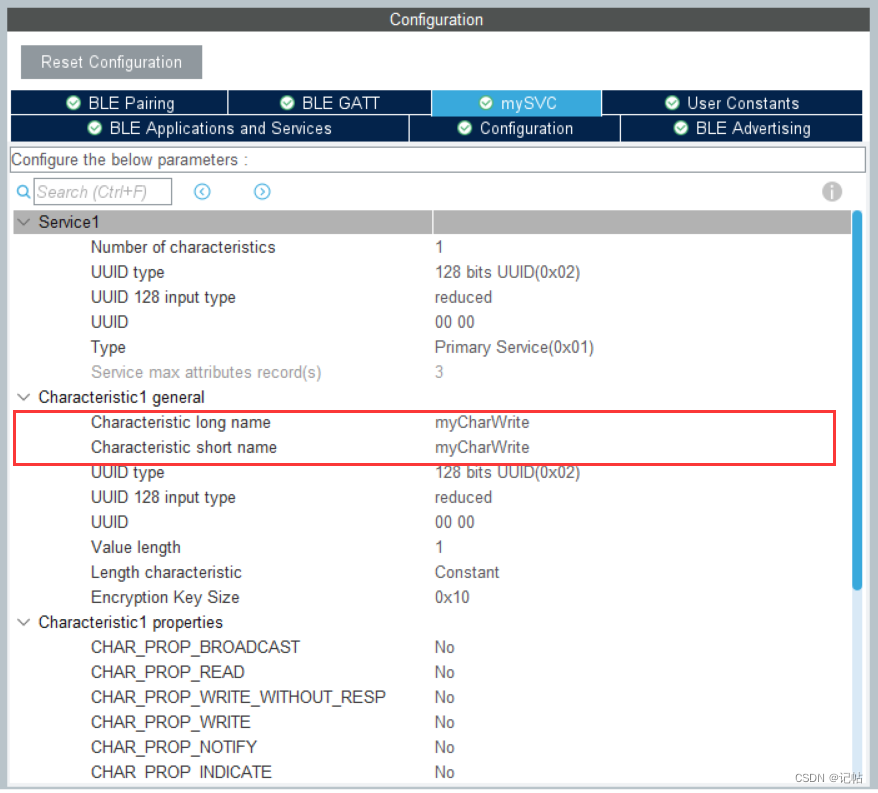

配置SVC

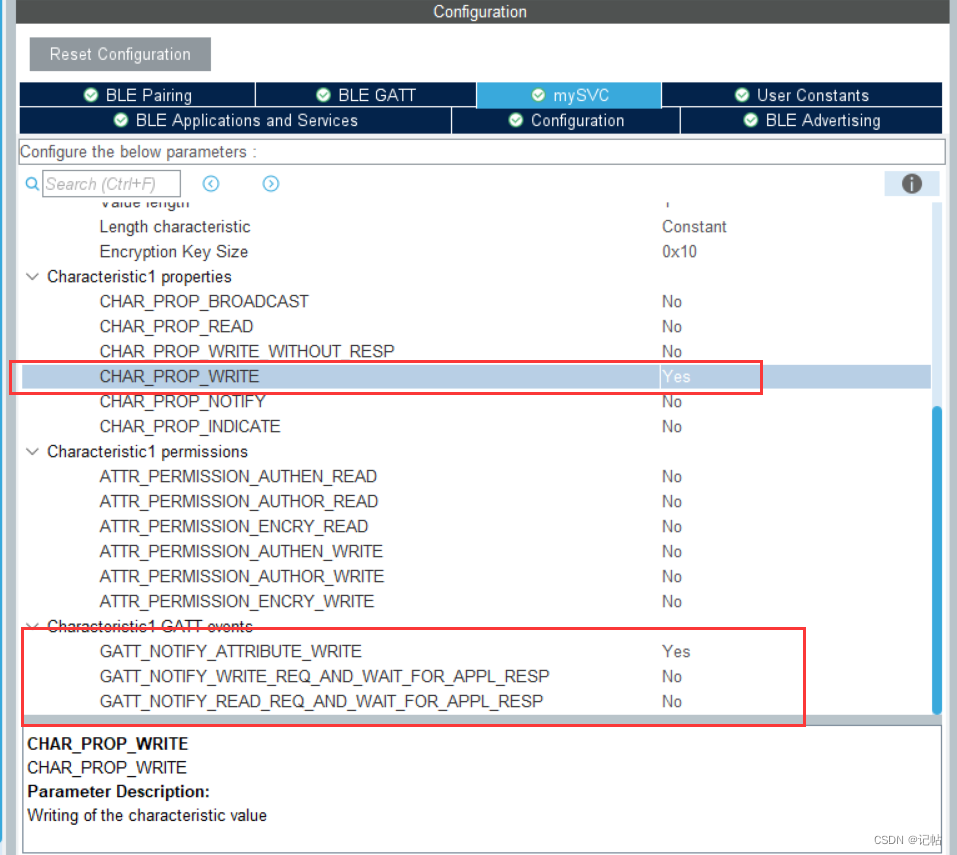

由于需要对特征值进行写操作，故需要打开CHAR_PROP_WRITE。

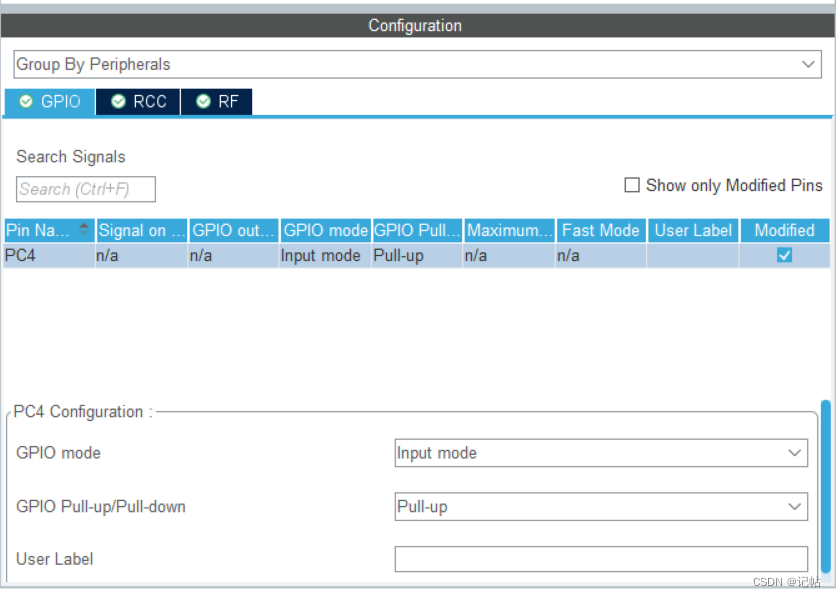

按键配置

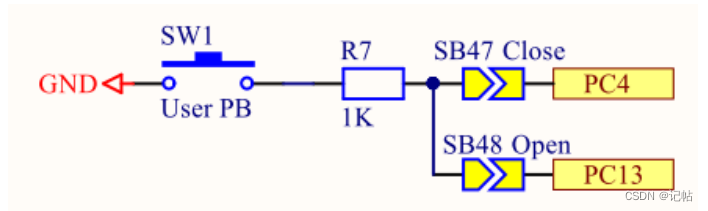

查看原理图可以得知PC4为SW1按键。

同时配置为上拉，默认状态下电平为高电平状态。

LED配置

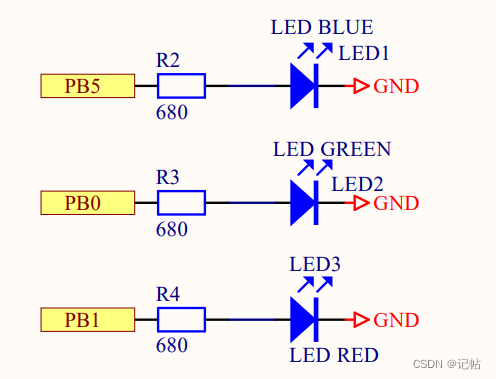

查看原理图可以得知PB5为蓝色LED。

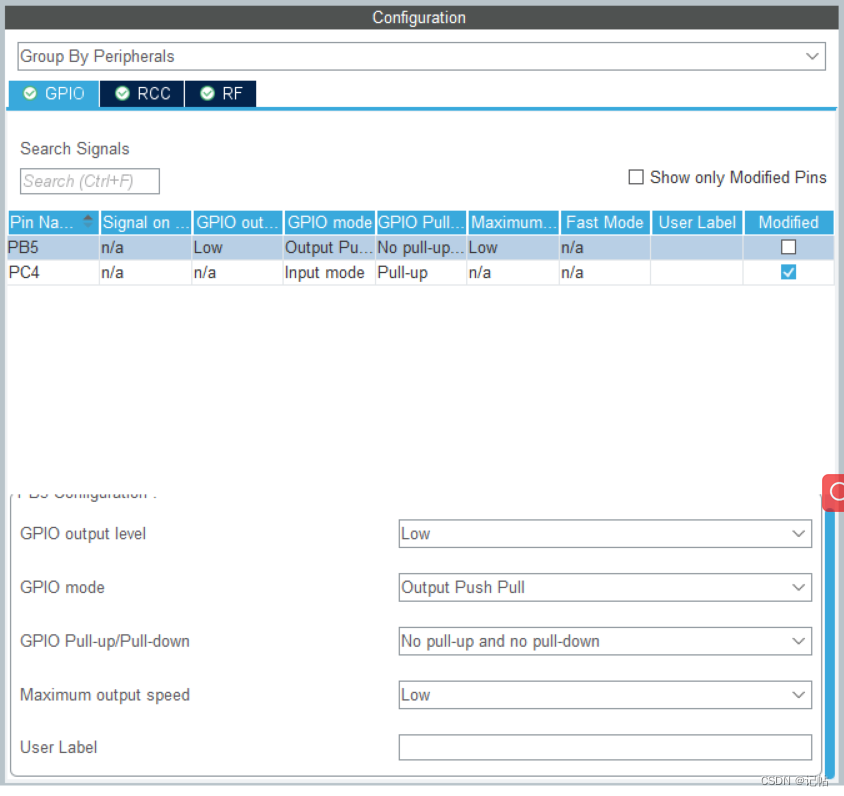

配置PB5为输出IO。

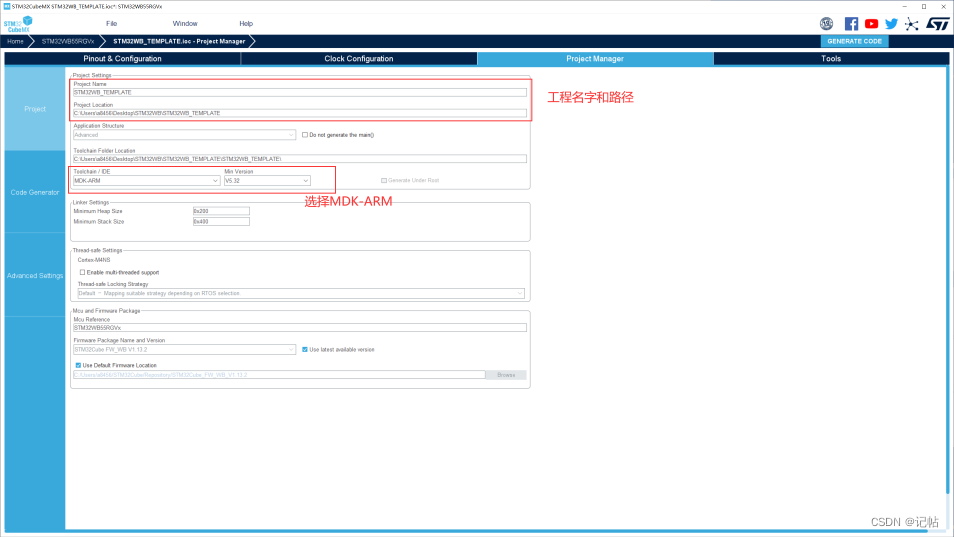

设置工程信息

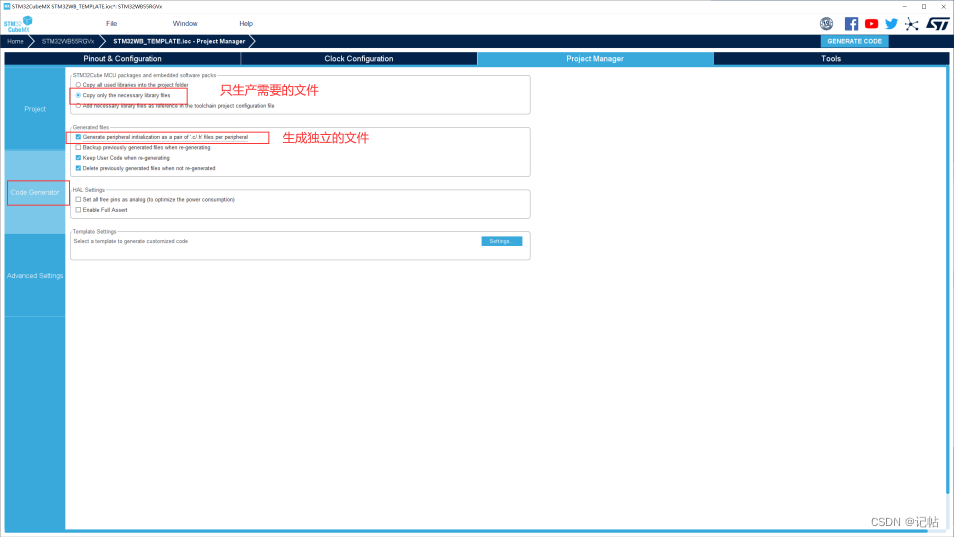

工程文件设置

通过手机翻转LED

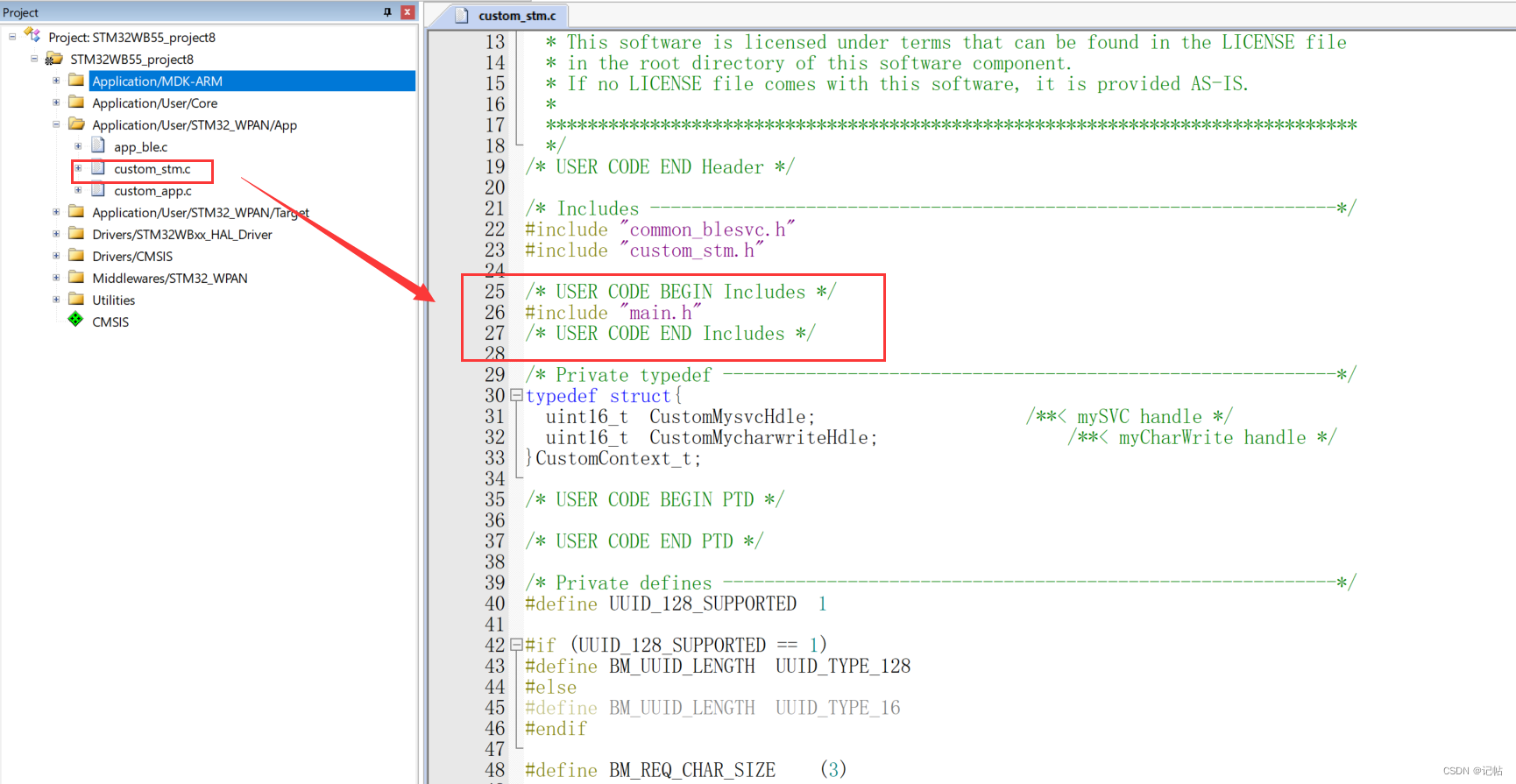

当手机向STM32WB写数据时候，切换蓝色LED 打开custom_stm.c并添加，添加头文件

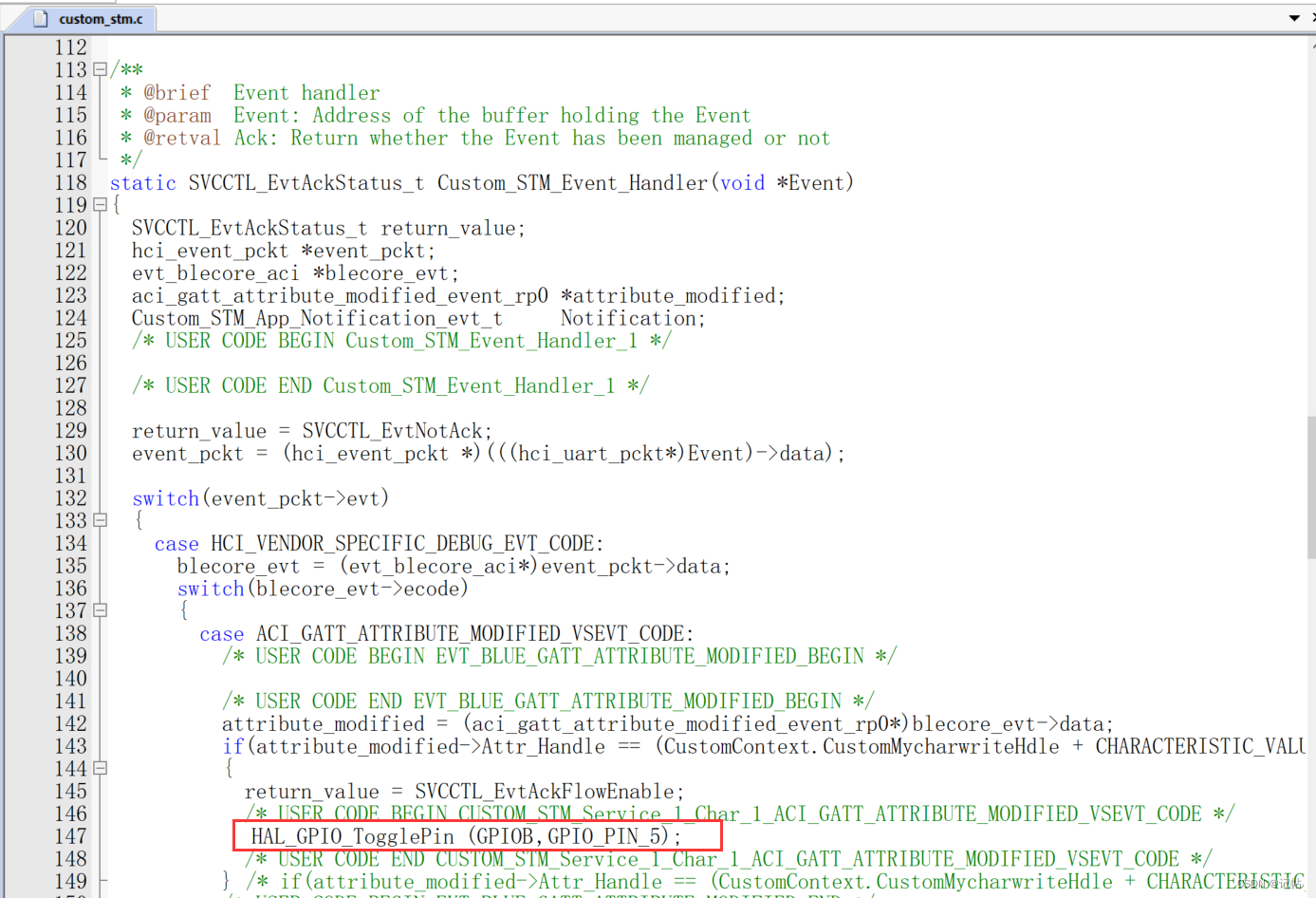

在事件处理中添加翻转LED的指令。

结果演示

通过手机发送数据可以查看到LED电平进行了翻转。
