关于接地的有关概念介绍

接地装置的介绍。

接地。接地是指电气设备的某部分与大地之间做良好的电气连接。比如，电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。

接地体。又称接地极，直接与大地接触的金属导体或导体群，接地体作为与大地土壤密切接触并提供与大地之间电气连接的导体，安全散流雷能量使其泄入大地。

接地线：连接接地体与电气设备接地部分的金属导体。接地线就是直接连接地球的线。比如，可以将因各种原因产生的不安全的电荷或者漏电电流导出的线路。

接地装置。接地体与接地线的总和，接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称，称之为接地装置。

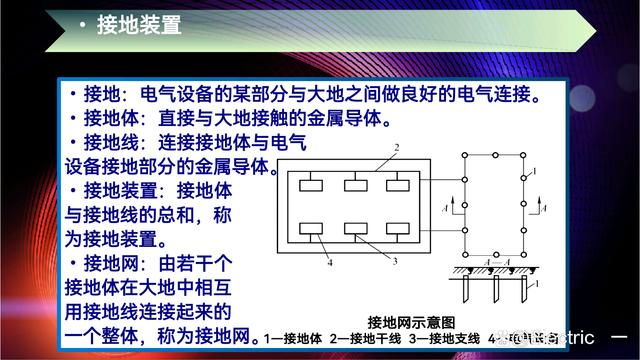

接地网。如图所示。由若干个接地体在大地中相互用接地线连接起来的组成一网状结构的整体。称为接地网。

地和对地电压的介绍。

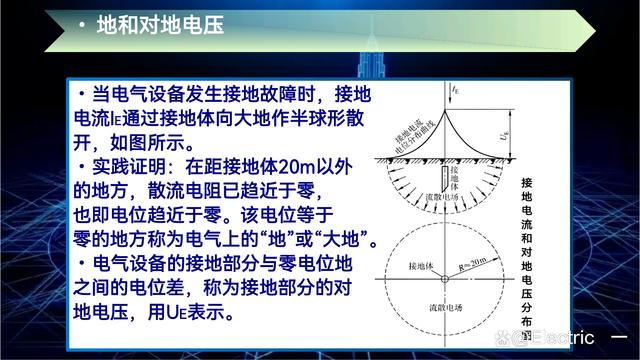

电气设备在运行中，如果当电气设备发生接地故障时，接地电流 I E 通过接地体向大地作半球面形散开，如图所示。

由于半球面越小,流散电阻越大,接地短路电流经此地的电压降就越大。所以在靠近接地体的地方,半球面小,电阻大,此处的电流就高,反之在远距接地体处,由于半球面大,电阻小其电位就低。

通过测试可知在距接地体20米以外的地方，球面已经相当大,散流电阻已趋近于零，也就是电位趋近于零。所以把电位等于零的地方称为电气上的“地”或“大地”。

电气设备的接地部分与零电位地之间的电位差，称为接地部分的对地电压。 就是以大地为参考点,带电体与大地之间的电位差，此刻的大地电位为零。比如。在这个电力系统中，电气设备发生接地故障时，接地设备的外壳、接地线、接地体等与零电位点之间的电位差，称为电气设备接地时的对地电压。

接触电压和跨步电压的简单介绍。如图所示。

从图中可知。

接触电压是指当电气设备发生接地故障时，人体触及的电气设备和大地上任意两点之间的电位差，称为接触电压。在图中，人站在发生接地短路故障设备旁边，距设备水平距离0.8米，这时人手触及设备外壳，手与脚两点之间呈现的电位差。

跨步电压。跨步电压是指电气设备发生接地故障时，在接地电流入地点周围电位分布区行走的人，人在接地故障点附近行走时，两脚之间的电位差。人的跨步一般按0.8米来考虑的。跨步电压的大小决定于人体离接地点的距离，距离越远，跨步电压数值越小，在远离接地点20米以外处，电位近似于零越接近接地点，跨步电压越高。
