变压器的直流电阻是指什么？直流电阻的测量方

变压器的直流电阻是指各相绕组的直流电阻值。测量变压器直流电阻的目的是检查绕组接头的焊接质量以及绕组匝间是否有短路现象；检查分接开关的接触是否良好，分接头的实际位置是否正确。变压器大修或改变分接头位置，或出线故障短路后，需要测量绕组连同套管的直流电阻。

一、直流电阻的测量方法。
变压器直流电阻的测量方法有电流-电压表法、直流电桥法、恒流源电桥法。

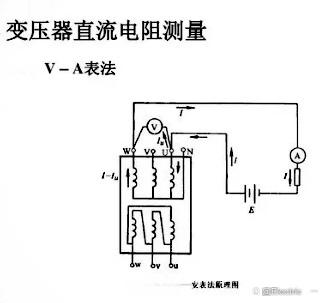

1、电流-电压表法。

1）电流-电压表法又称为电压降法。其原理是在被测电阻中通以直流电流，测量该电阻上的电压降，根据欧姆定律，在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比，即可计算出被测的电阻值。

2）采用电压降法测量直流电阻时，电流表应选用内阻小的电流表，电压表应选用内阻大的电压表；测量表计的准确度等级不应低于0.5级。

2、直流电桥法。

1）直流电桥法是应用直流电桥平衡原理来测量直流电阻的方法，常用的直流电桥有单臂电桥、双臂电桥、直流数字电桥。

2）测量直流电阻时，仪表的选用应考虑测试电流的大小、测量仪器的测量范围、被试品的性质，以提高测量的准确性及稳定性。测量直流电阻时，被试设备应处于冷态，被试品温度与周围空气温度不应有较大差别。

3）由于变压器电感较大，测量直流电阻时，电源在接通瞬间和断开瞬间自感电动势很高，直流电阻应在变压器停电、拆去高压引线并充分放电后进行测量。测量大型高压变压器绕组的直流电阻时，其他非被试的各电压等级的绕组应短路接地，防止直流电源投入或断开时产生高压，危及设备与人身安全。

4）对大容量电力变压器，因串联电路的充电时间常数很大，使得每次测量需很长时间来等待电流、电压表指示稳定，因而工作效率很低，常采用特殊仪器如恒流电源来代替电源，这样可大大缩短测试时间。

5）三相变压器无中性点引出线时，可以测量线间电阻，然后计算各相电阻。

二、变压器直流电阻的测试标准。

1、1600kVA以上变压器，各相绕组直流电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%。

2、1600kVA及以下变压器，各相绕组直流电阻相互间的差别一般不大于三相平均值的4%，无中性点引出的绕组，线间差别一般不大于三相平均值的2%。

3、与以前相同部位测得值（换算到同一温度下）比较，其变化不应大于2%。
