RK3568是瑞芯微针对AIOT和工业市场推出的一款高性能、低功耗、功能丰富的应用处理器。它采用了四核ARM架构64位Cortex-A55处理器，主频高达2.0GHz，集成瑞芯微自研1TOPS算力NPU,同时集成Mali-G522EEGPU，支持4K@60fpsH.265/H.264/VP9解码和1080P@60fpsH.265/H.264编码。

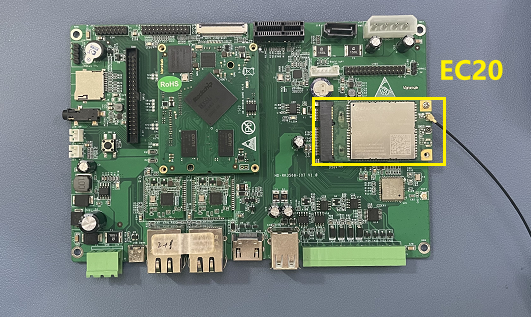

本文示例评估板为万象奥科HD-RK3568-IOT评估套件（HD-RK3568-IOT底板基于HD-RK3568-CORE工业级核心板设计（双网口、双CAN、5路串口），接口丰富，适用于工业现场应用需求，亦方便用户评估核心板及CPU的性能。适用于工业自动化控制、人机界面、中小型医疗分析器、电力等多种行业应用），所用4G模块为移远EC20,如下图所示。
1.在SIM卡槽内插入SIM卡（请勿带电操作），硬件正确配置后上电启动。
2.查看接入4G模块后硬件是否正常

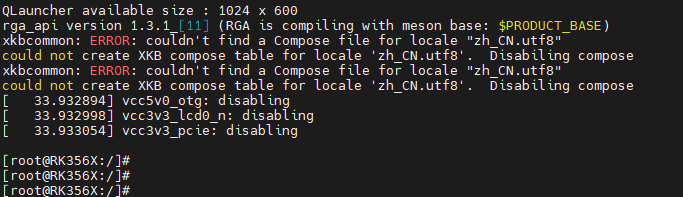

在命令行下执行ls/dev/ttyUSB*下是否有4G模块加载后的设备节点，若有以下节点表示设备加载正常。

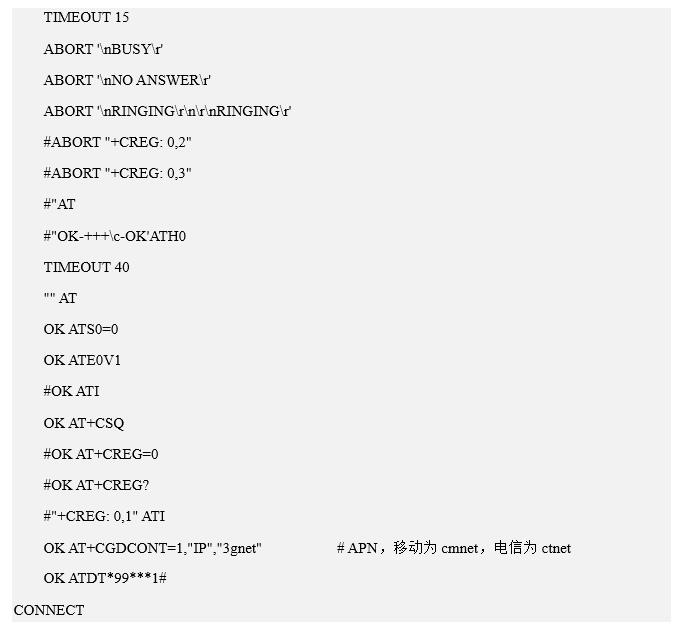

3.查询完成后在/home/4g目录下，有该模块的一些配置、命令及拨号脚本。不同的通信运营商有不同的APN，在执行4g.sh拨号脚本前，需要修改配置文件cmnet_chat。以中国联通为例，修改如下所示。
4.修改完成后，执行4g.sh进行ppp拨号

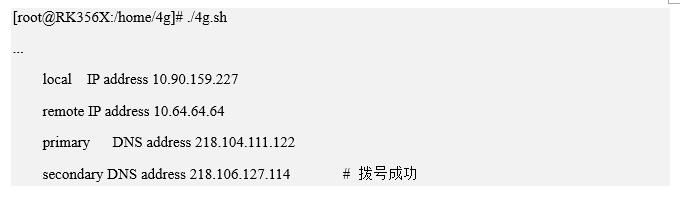

5.查看4g网络节点，可以看到节点IP地址为10.90.159.227
6.由于系统中可能存在多个路由，测试4G模块是需要设置改模块为默认路由

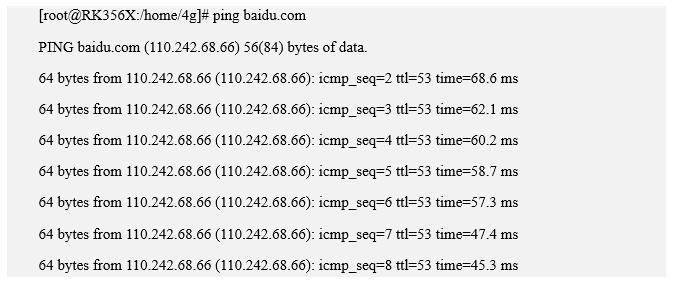

7.测试网络
产品名称 | HD-RK3568-CORE 核心板 |
操作系统 | Linux、Android、Debian |
加密 | 支持硬件加密，保护用户应用软件版权 |
NPU | 1TOPS算力 |
处理器 | RockchipRK3568四核Cortex-A55 |
主频 | 4核2.0Ghz |
内存 | LPDDR4/LPDDR4X/DDR4/DDR3/DDR3L/LPDDR3 DDR41/2/4/8GB |
电子硬盘 | eMMC8GB/16GB/32GB |
SATA | SATA3.0，最高速率6.0Gb/s，支持eSATA |
Wi-Fi | 可支持 |
4&5G | 可支持 |
显示屏分辨率 | HDMI：HDMI2.0，支持1080P@120fps、4096x2304@60fps MIPI_DSI：单通道输出，支持1080P@60fps；双通道输出，支持2560x1440@60fps EDP：eDP1.3，支持2560x1600@60fps LVDS：单通道输出，支持720P@60fps RGB888：RGB/BT1120，RGB888格式，支持1080P@60fps |
显示接口 | LVDS、HDMI、eDP、RGBParallel、MIPI-DSI |
SmartCard | SupportISO-7816 |
音频接口 | 支持 |
摄像头 | 支持1路DVP接口，1路4LanesMIPI-CSI |
H.264/H.265 | 4K@60fpsH.265/H.264/VP9视频解码，1080P@60fpsH.265/H.264视频编码 |
USB | 2路USB2.0HOST，1路USB3.0OTG，1路USB3.0HOST |
串口 | 1路调试串口，9路功能串口，支持全双工通信 |
CAN-Bus | 3路 |
以太网 | 2路10/100/1000Mbps自适应 |
PCle | PCIE3.0支持1x2Lanes或2x1Lane模式，支持PCIe3.1(8Gbps)协议，向下兼容PCIe2.1协议和PCIe1.1协议（1x2Lanes仅支持RootComplex(RC)模式，2x1Lane支持RootComplex(RC)和EndPoint(EP)模式） PCIE2.1支持RootComplex(RC)模式，通信速率高达5Gbps（PCIe2.1/SATA3.0/USB3.0/QSGMIIShare3SerdesLanes） |
SD卡接口 | 3路，SD3.0 |
I2C | 6路 |
PWM | 16路 |
SPI | 4路 |
ADC | 8通道10bit |
GPIO | 152 |
机械尺寸 | 65mm*50mm |
