CMOS施密特触发器仿真设计

时间:2023-07-07 14:23

人气:

作者:admin

标签: 比较器  CMOS

导读:CMOS施密特触发器可以用于波形变换、脉冲整形、脉冲鉴幅。...

CMOS施密特触发器可以用于波形变换、脉冲整形、脉冲鉴幅。施密特触发器常常又称为迟滞比较器、滞回比较器,它的主要用途是波形整形、变换、比较、鉴幅等,其抗干扰的能力在各类比较器中首屈一指。

在其他各类比较器中,当输入电压在阈值电压附近有任何微小变化时,输出电压都会出现跃变,不论这种微小变化是来源于输入信号还是外部干扰.施密特触发器具有滞回特性,即具有惯性,因而也就具有一定的抑制干扰的能力。


元器件参数值:

M1 N8 N4 Gnd Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u

M2 OUT N8 Gnd Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u

M3 N8 N4 Vdd Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u

M4 OUT N8 Vdd Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u

R5 OUT N4 50 TC=0.0, 0.0

R6 IN N4 50 TC=0.0, 0.0

vvdd Vdd Gnd 5.0

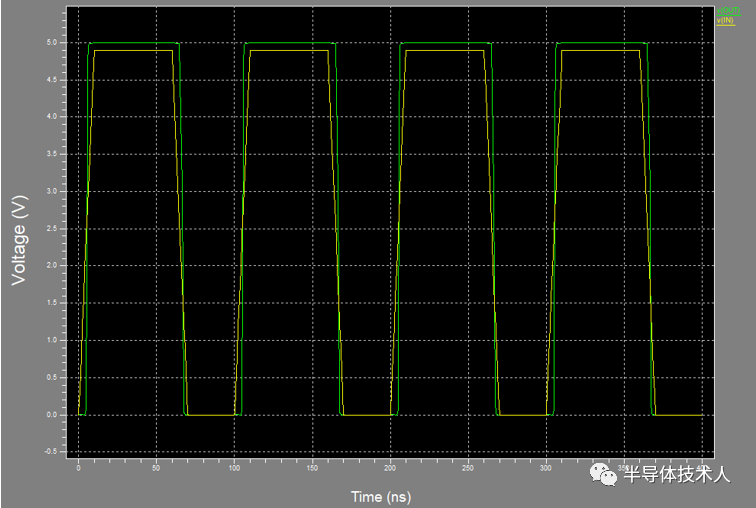

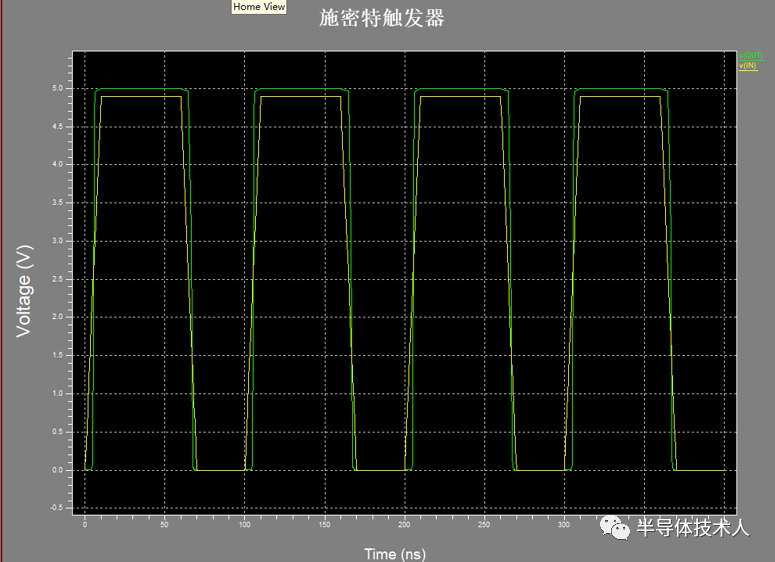

(1)当输入信号幅值为5.1V时

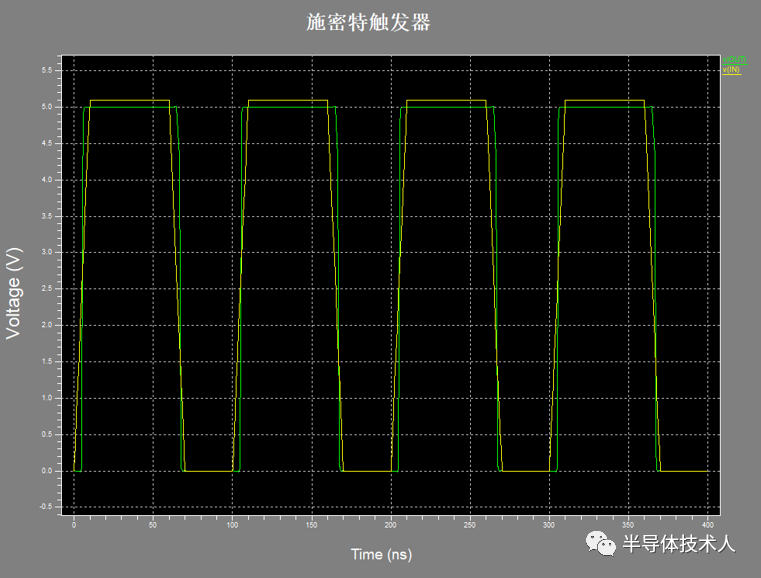

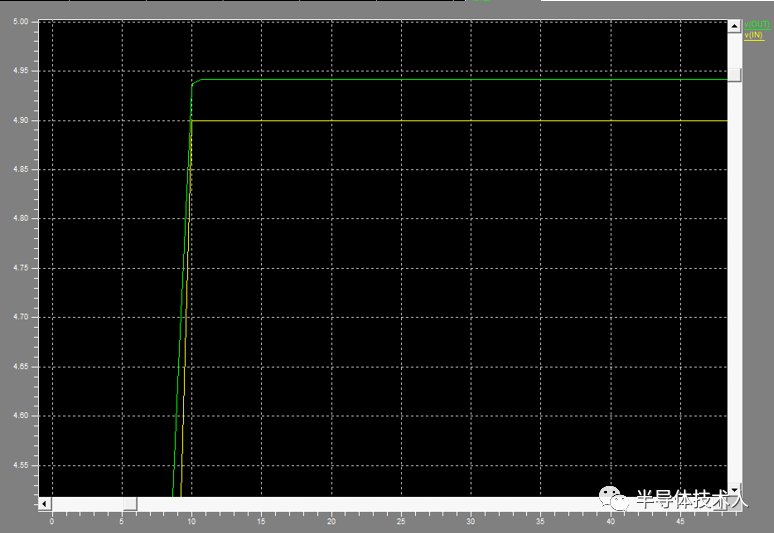

(2)当输入信号幅值为4.9V时

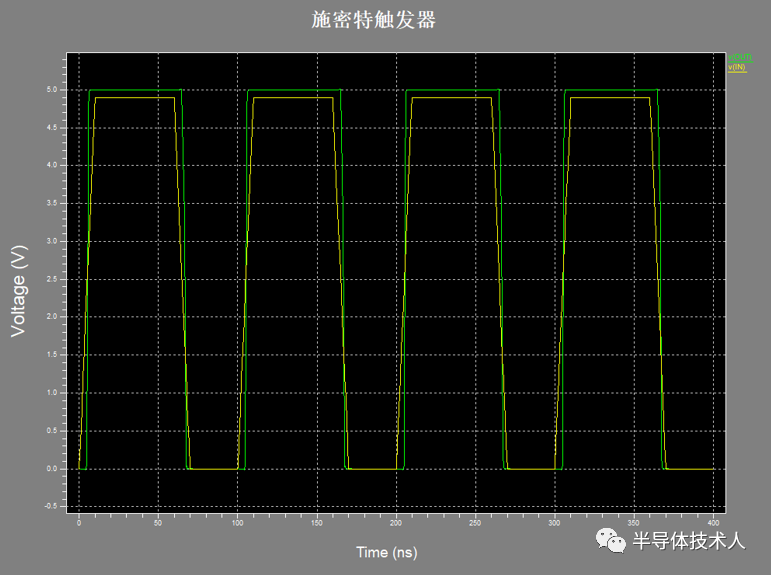

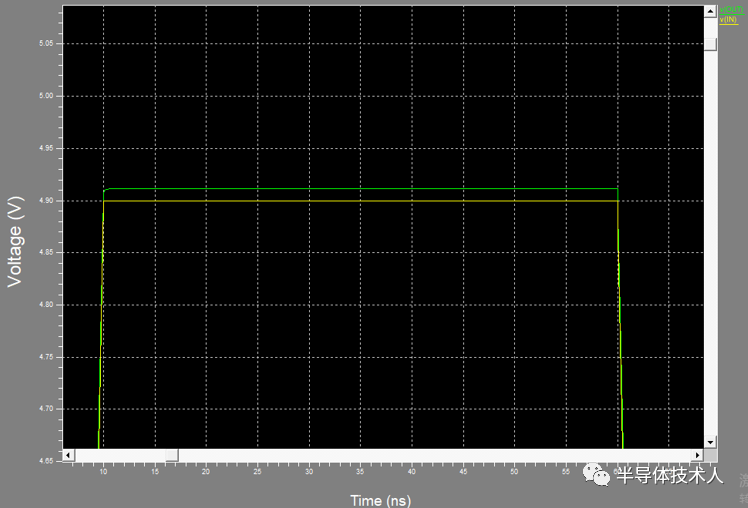

(3)当输入信号幅值为4.9V时,R1=50Ω,R2=50Ω


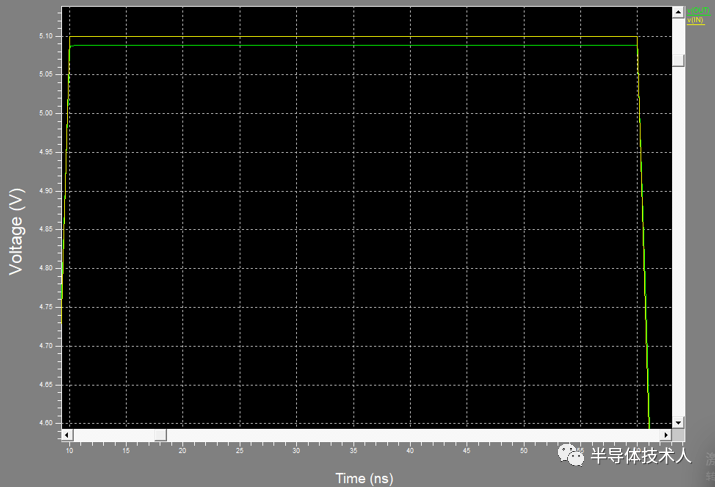

(4)当输入信号幅值为4.9V时,R1=50Ω,R2=500Ω

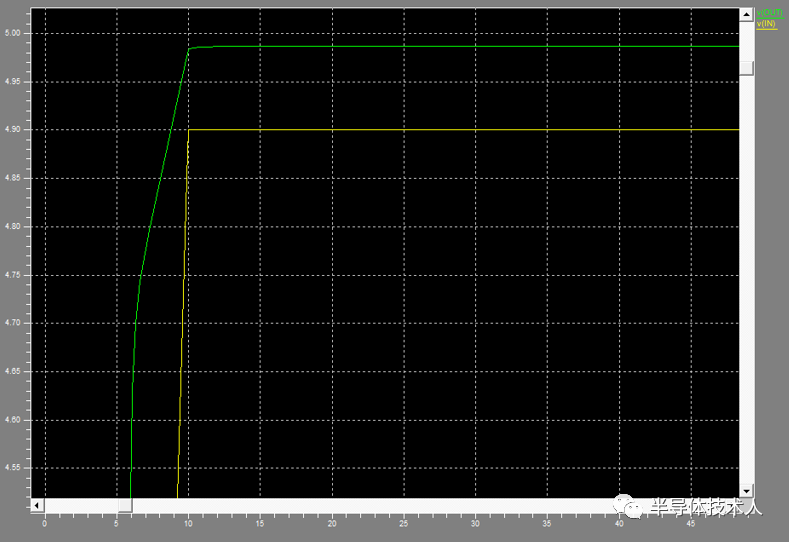

(5)当输入信号幅值为4.9V时,R1=50Ω,R2=5000Ω

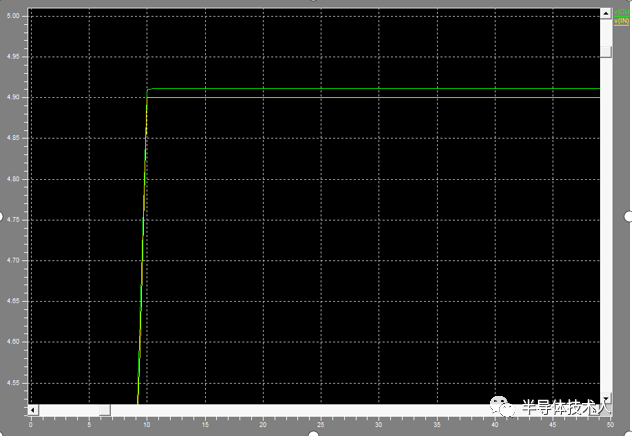

(6)当输入信号幅值为4.9V时,R1=50Ω,R2=50000Ω

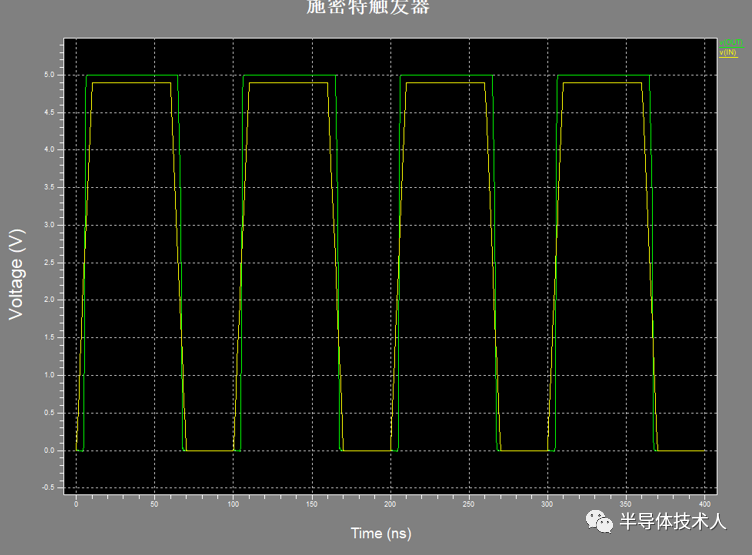

(7)当输入信号幅值为4.9V时,R1=50Ω,R2=500000Ω

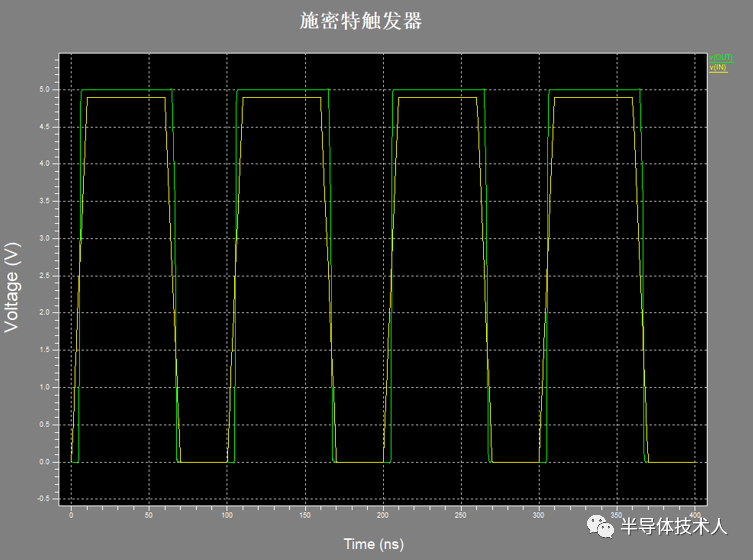

(8)当输入信号幅值为4.9V时,R1=50Ω,R2=5000000Ω


(9)当输入信号幅值为4.9V时,R1=1Ω,R2=100000Ω


(10)当输入信号幅值为4.9V时,R1=100Ω,R2=10000000Ω


(11)当输入信号幅值为5.1V时,R1=100Ω,R2=10000000Ω
