大彩串口屏M型AV输入坐标显示和视频任意形状播

文档仅适用于大彩M型系列串口屏产品。

二、开发环境版本

1．VisualTFT软件版本：V3.0.0.1137及以上的版本。

2.串口屏固件版本：V6.3.325.0 及以上的版本。

三、使用说明

针对M型系列的视频播放功能，利用视频控件播放视频时，视频图层会一直显示在最上层，此时如果我们将文字等其他图形叠加放在视频控件上显示时，视频图层会将其他图形都覆盖，导致只能显示出视频，而无法显示视频上叠放的其他文字和图形。

为此，我司针对有此类需求的客户开发了对应的M系列视频底层播放API接口，来满足此类客户的需求。

• API函数接口：set_color_key(Min_Color,Max_Color,Match)
• u 函数说明：

a) Min_Color：24位RGB颜色范围的最小值，例如0x00BFBFBF，R-BF/G-BF/B-BF；

b) Min_Color：24位RGB颜色范围的最大值，例如0x00C8C8C8，R-C8/G-C8/B-C8；

c) Match：6位的比较规则101010(2A)；10-R/10-G/10-B，代表颜色范围在0x00BFBFBF—0x00C8C8C8之间的颜色值经过比较后会被过滤。(0x00BFBFBF <= color <= 0x00C8C8C8之间的颜色会被过滤，其他颜色会显示出来)

function on_init() set_color_key(0x00BFBFBF,0x00C8C8C8,0x0000002A) end

注：set_color_key(Min_Color,Max_Color,Match)，此API接口函数必须要放在on_init()系统初始化函数中使用，默认在初始时配置的属性。

四、示例说明

4.1 AV输入坐标显示

4.1.1工程属性配置介绍

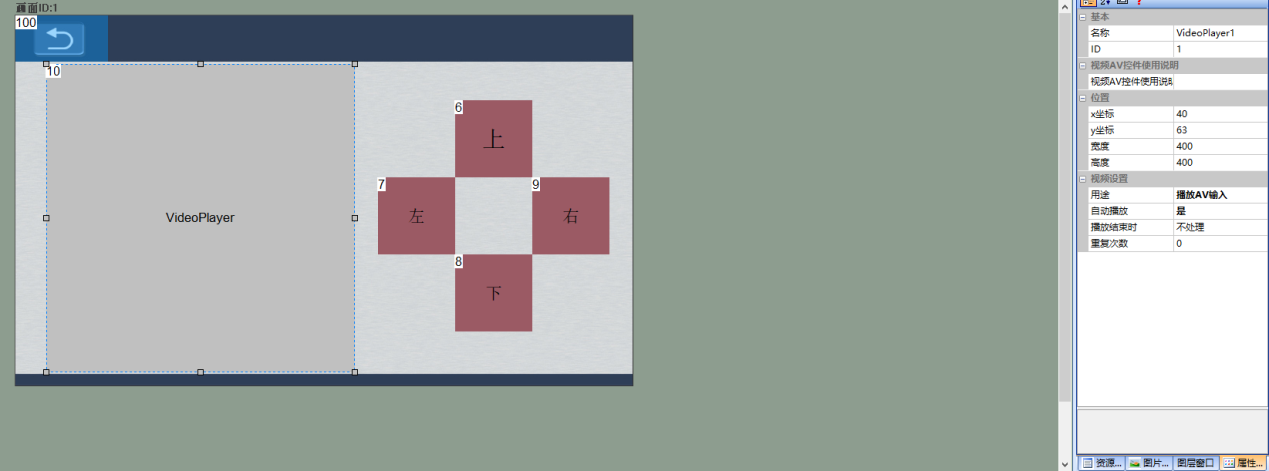

• 视频控件配置：拖动选择视频控件，用途选择播放AV输入。
• 按钮配置：

◎上：控制十字光标显示坐标y减。

◎下：控制十字光标显示坐标y加。

◎左：控制十字光标显示坐标x减。

◎右：控制十字光标显示坐标x加。

4.1.2LUA脚本逻辑实现

温馨提示：因平台限制，UA脚本配置实现代码：请移步 http://www.gz-dc.com/article/id/6645.html 下载。

4.2 视频播放任意形状

4.2.1 视频空间属性配置

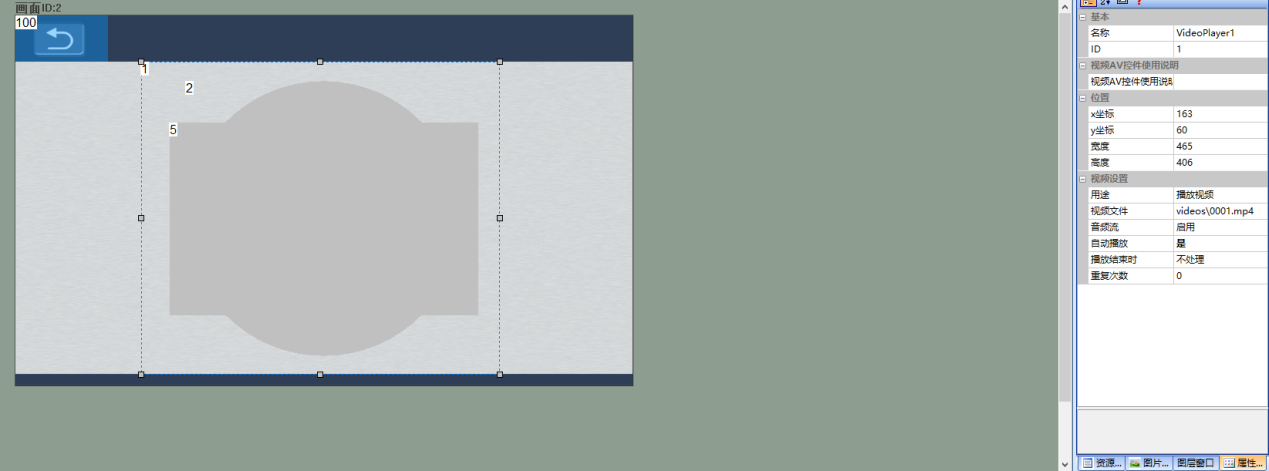

• 视频控件配置：拖动选择视频控件，用途选择为播放视频。
• 底色或UI配置：由于此处使用的和上节AV输入为同一工程，此处也将视频的底色或UI配置为和AV输入一样。

注：set_color_key(Min_color,Max_color,Match)API接口函数只能在on_onit()初始化中进行配置，且整个工程只能配置一次。

用户可根据自己需求实现不同形状的视频播放窗口，利用上述API接口设置视频控件的颜色比较过滤来达到不同形状的视频显示窗口。例如Demo UI中利用灰色作为底色画出的该形状的图形，通过set_color_key设置颜色过滤以达到的显示该特定形状的视频窗口。

注：此处的视频控件范围应大于需要显示的该特定形状的范围。
