【首发开箱】揭开RK3588开发板的神秘面纱！

教你玩转RK3588开发板

硬声入驻企业：瑞芯微

教程包含以下内容：

1、开箱：EVB开箱接线

2、外部接口：EVB硬件接口介绍。

3、环境搭建：EVB使用及调试方法。

4、系统升级：RK3588升级方式有两种。

5、代码调试：串口调试与ADB调试。

RK3588 EVB开发板上手流程

01

EVB开箱接线

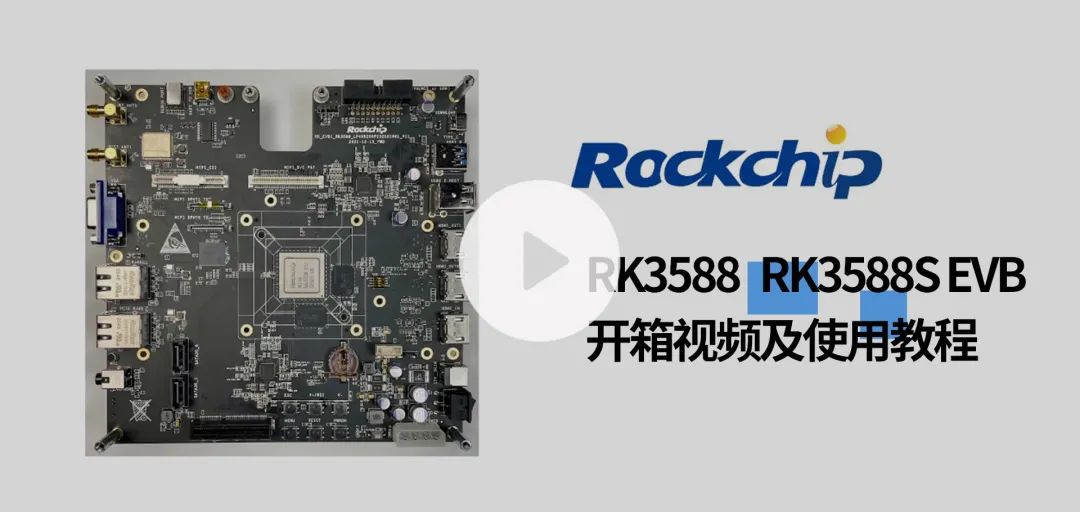

盒子里包含了一块RK3588 EVB板，一个12/2A电源适配器，一根2.4G/5G双频天线及一块Camera小板（已安装），天线请自行装到EVB上。

02

EVB硬件接口介绍

RK3588显示接口丰富，支持多屏异显（包括HDMI、MIPI、EDP、VGA）；丰富的高速扩展接口，包括Type-C、PCIe 3.0 、SATA3.0、双千兆以太网口。

03

系统升级与代码调试

驱动安装：

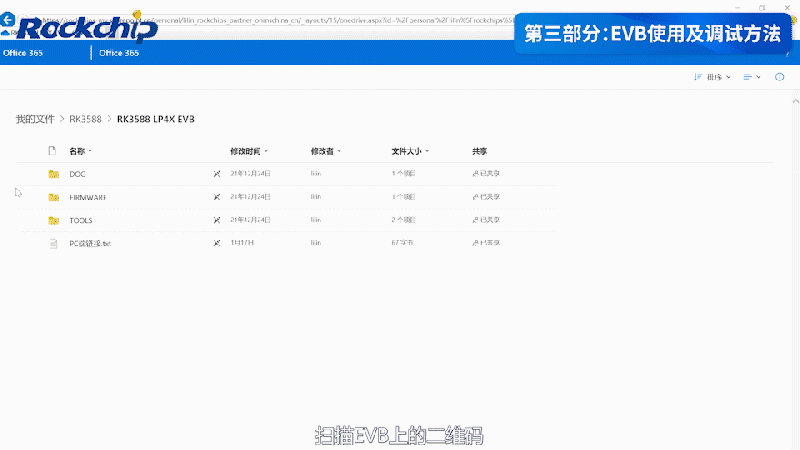

扫描EVB上的二维码，获取PC端链接，下载EVB相关的使用文档、固件和工具。打开USB驱动，解压后，点击DriverInstall，点击安装驱动，完成USB驱动安装。

升级方式：

Loader 升级方式：打开烧写工具，选择升级固件，在Firmware目录下找到对应的固件Update，加载固件，按住EVB板上VOL+按键不放，同时打开电源开关，若已经上电，按下复位按键，当烧写工具显示“发现一个Loader设备”后，释放VOL+按键，在烧写工具上点击升级，进入升级状态。

Maskrom升级方式：按住EVB板上MaskRom按键不放，同时打开电源开关，若已经上电，按下复位按键，当烧写工具显示“发现一个MaskRom设备”后，释放MaskRom按键，在烧写工具上点击升级，进入升级状态。

调试方法：

串口调试方法：在PC端设备管理器中找到当前端口COM号，打开串口工具，在“会话”界面下，先选择串口，再选择对应的串口号，将波特率设置为1.5M（1500000），最后点击“打开”按钮，即可进入串口调试界面，开始调试工作。

ADB调试方法：首先，确认PC端设备管理器有ADB设备，在ADB工具所在的文件夹中，直接在地址栏中输入“CMD”指令，即可进入ADB调试界面，输入“adb shell”，进入ADB调试。
