开发板套件简介

一、产品描述

Air105 核心板是基于合宙 Air105 MCU 进行设计的一款开发板，尺寸仅有21mm*51mm，板边采用邮票孔设计，方便开发者在不同场景下的使用。核心板支持 UART、GPIO、SPI、I2C、PWM、ADC 等接口，可根据实际需要选择。

二、硬件资源

尺寸长宽 21mm*51mm

4 路 UART 接口，UART0~UART3

4 路 12 比特 ADC，最高采样率 857KHz

1 路 DAC，10 位数字输出，支持 DMA 功能

4 路 SPI 接口，支持主模式，其中 HSPI 为高速模式，分别为 SPI0、SPI1、SPI2、

HSPI，其中 SPI0 支持从模式

1 路 I2C 控制器

支持 5+1 模式的 PWM 接口，其中 PWM5 可以供摄像头使用（LuatOS 占用了

PWM6 和 PWM7）

支持全速 USB2.0，支持设备模式

支持摄像头

支持 RTC 功能

GPIO 外部管脚 39 路，可复用；软件操作翻转 IO 的最大速率是 3MHz；PWM 模

式下输出波形，最大速率是 25.5M（LuatOS 最大 24M）

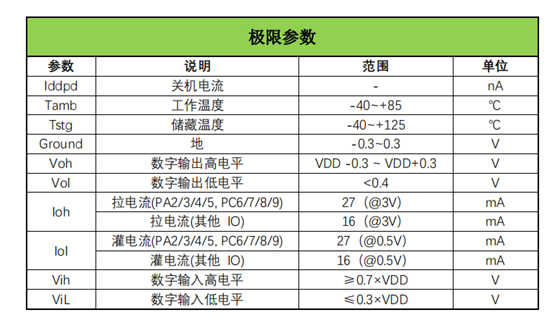

三、功耗

四、管脚定义

五、功能介绍

LED 控制

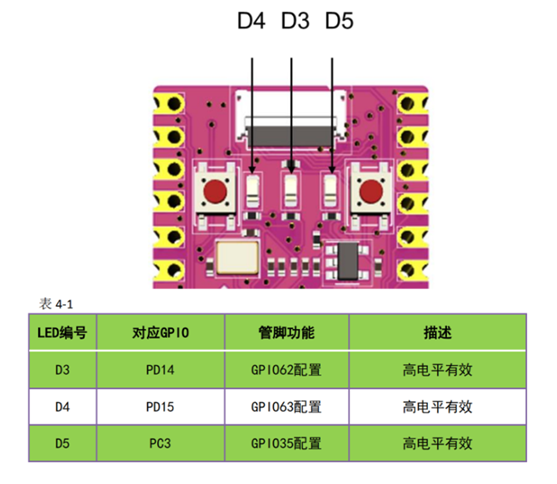

Air105 核心板板载 3 颗 LED，开发者可参考表 4-1 进行对应管脚的控制。

USB-串口切换

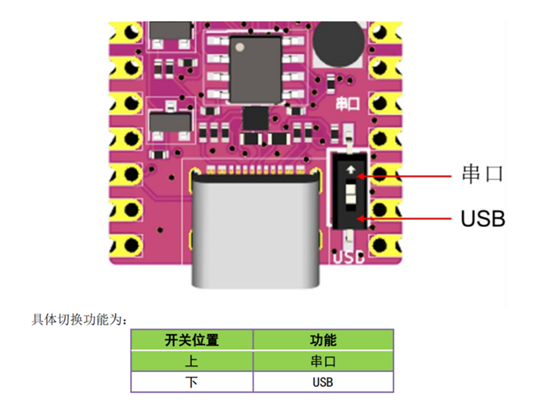

Air105 核心板支持串口/USB 切换，通过拨码开关进行切换两种功能。

按键介绍

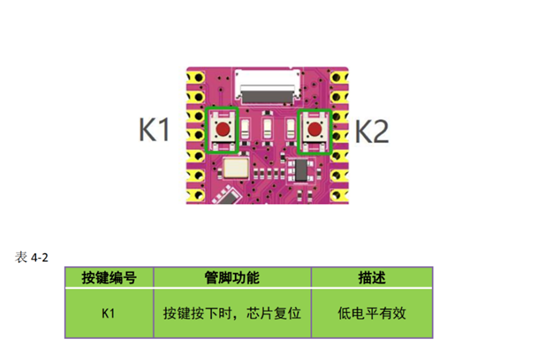

Air105 核心板板载两颗按键，其中 K1 可实现下载功能，K2 可实现复位功能，管脚控制

参考表 4-2。

Camera

Air105 核心板可支持最高 30W 的摄像头，接口为 21PIN 的 FPC 引脚，PIN 脚间距为 0.3，与 FPC 连接器为下接模式，推荐使用 WSM-032A-RD63F-C83E，Sensor（GC032A）
