软硬件全开源！合宙LuatOS昆仑镜，不一样的国风

当传统国学遇上现代科技，如同科幻小说般，在碰撞与融合中幻化成奇特的国风昆仑镜。合宙工程师别有的情怀，不只是做好定位开发板，更愿祖国山河好，神州万物新。

1

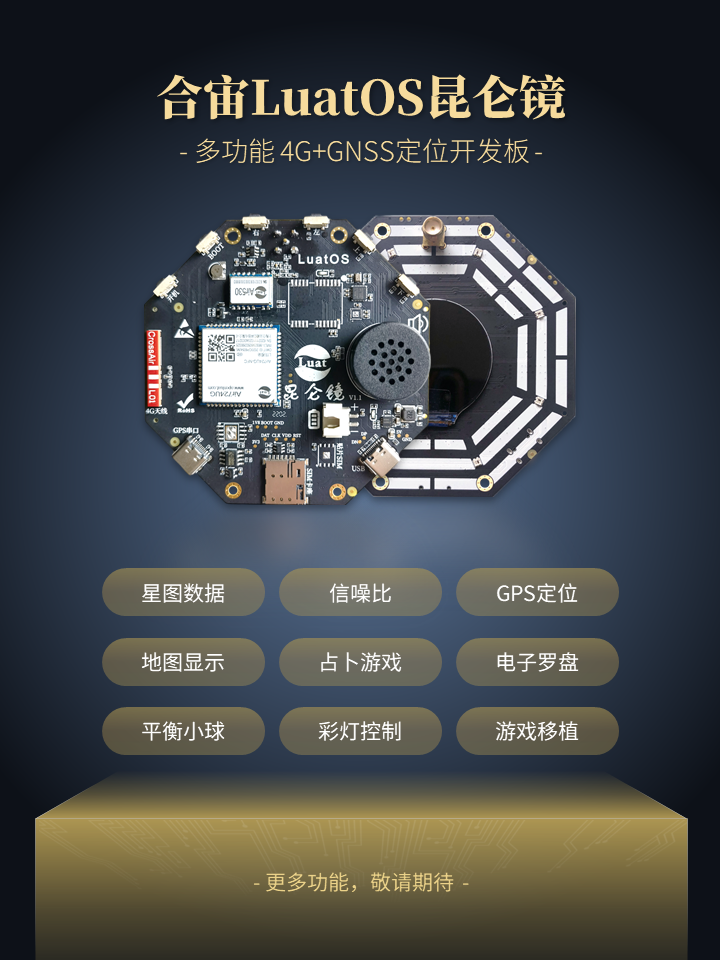

昆仑镜开发板简介

昆仑镜多功能定位开发板——是合宙全新推出的4G+GNSS定位二合一系列演示板，主控采用合宙经典4G Cat.1模组Air724UG，GPS兼容1612通用封装和合宙Air530系列小封装定位模组。

昆仑镜支持锂电池供电，配合自带的IPS LCD，可直接显示定位信息/地图，带到户外测试GPS定位功能非常方便。

基于LuatOS高效开发，昆仑镜开发板原理图/PCB/源码全部开源，用户可灵活便捷地二次开发，全面提升开发效率。

▼昆仑镜功能演示视频 ▼

以上功能全部采用LuatOS开发
更多精彩，等你开启

昆仑镜开发板除了定位（星图/信噪比/GPS定位信息）、地图显示，还有摇一摇占卜、平衡小球、电子罗盘、彩灯控制等炫酷功能。通过开发板上下键即可进行功能切换，左右键控制取消/确定。

昆仑镜开发板主要功能

01. 星图数据

昆仑镜开发板可以根据串口读取的可见卫星信息字段显示GPS星图数据，解析的卫星信息仅有GPS以及北斗数据，其中深绿色卫星编号为GPS，浅绿色卫星编号为北斗。

02.信噪比

GPS以及北斗的卫星信噪比通过柱状图显示，信号值通过黄色数值显示，卫星编号为绿色数值。

03.GPS定位信息

可以显示定位状态、高度、速度、经度、纬度等定位信息。

04.地图定位显示

支持显示平面地图以及卫星地图，此功能需要在联网状态下使用。进入地图功能后，图片默认每分钟刷新一张，可根据实际需求调整刷新频率，需注意流量使用。

05.摇一摇占卜游戏

占卜功能主要是为展示传感器加速度的采集，进入界面后晃动开发板即可。占卜信息取自周易，仅供娱乐。

06. 电子罗盘

此功能主要展示传感器的地磁数据采集，首次使用前需要通过采集数据进行校准，保持水平状态（绕Z轴）旋转两到三圈即可，通过采集到的磁通量大小可以判断当前的方向。

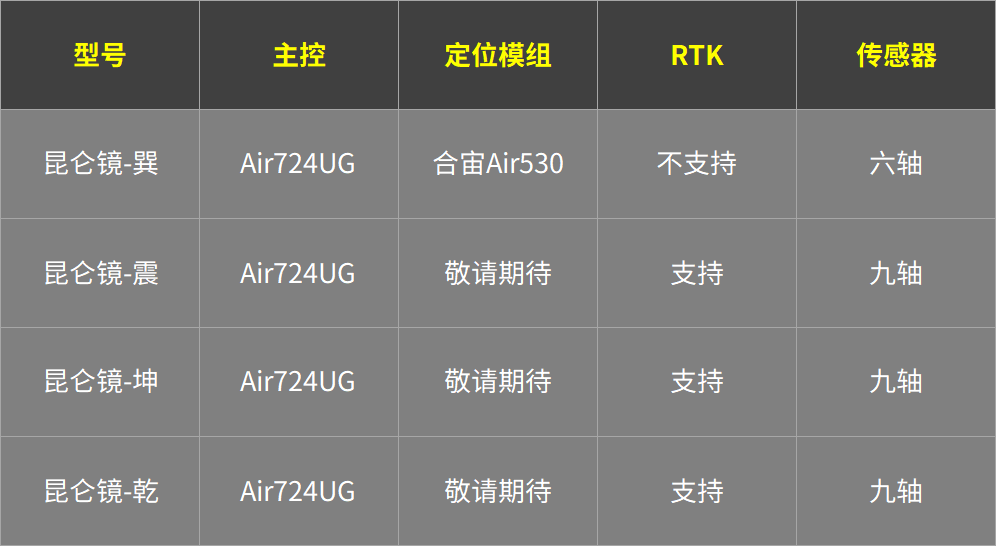

特别提示：此功能需要九轴传感器版本（昆仑镜-巽为六轴传感器，不支持），且该功能极易受外部磁数据干扰，使用时需要远离电子设备。

07.传感器平衡小球

此功能主要展示传感器的角速度采集与计算，日常当作休闲小游戏也非常不错。

08.彩灯控制

开发板配有RGBLED彩灯，可以显示多种颜色，默认配备17种模式，通过上下键即可切换显示模式。

09.游戏移植

支持二次开发，可移植各类经典小游戏。

- 更多功能，敬请期待 -

▼昆仑镜硬件图示说明 ▼

2

昆仑镜资料下载及新品活动

基于LuatOS高效开发，昆仑镜开发板原理图/PCB/源码全部开源，用户可便捷二次开发，大幅减少不同需求的开发周期。

最新资料下载：

昆仑镜使用说明书/原理图/位号图/尺寸图等：

https://doc.openluat.com/wiki/21?wiki_page_id=2789

昆仑镜源码仓库：

https://gitee.com/openLuat/Luat_Lua_Air724U/tree/master/product/昆仑镜
