RK3399|RK3399方案讲解如何实现双路mipi拼接屏+HDMI

时间:2021-11-25 13:58

人气:

作者:admin

标签: RK3399

导读:RK3399|RK3399方案讲解如何实现双路mipi拼接屏+HDMI 三屏显示。RK3399 有两个VOP,分别为VOPB(4096x2160),VOPL(2560x1600),所以对于分辨率大于2560x1600 的应用,只能选择VOPB 作为输入。...

VOP

Rockchip 平台的LCD Controller 称为VOP(Video Output Processor),芯片中一般集成1~2 个VOP。只有支持两个VOP 的芯片,才能支持双屏异显。

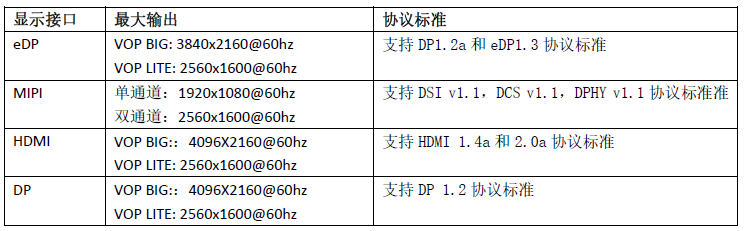

RK3399 有两个VOP,分别为VOPB(4096x2160),VOPL(2560x1600),所以对于分辨率大于2560x1600 的应用,只能选择VOPB 作为输入。

在这里插入图片描述

MIPI-DSI

RK3399 VOP可以接单通道MIPI屏也可以接双通道MIPI屏。单通道一半对应的是4 lanes,双通道对应8 lanes。

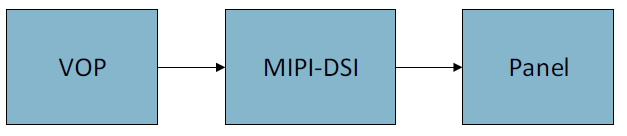

1) Single-channel

在这里插入图片描述


2) Dual-channel (RK3288/RK3399)

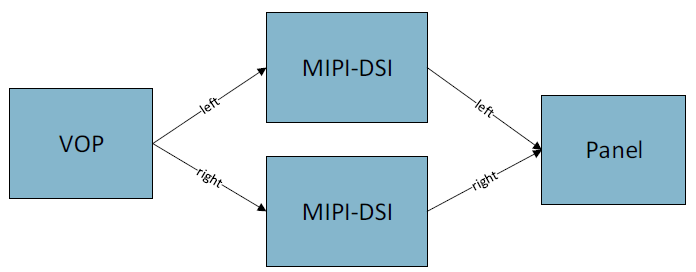

① 标准的dual-channel 接口MIPI 屏;

在这里插入图片描述

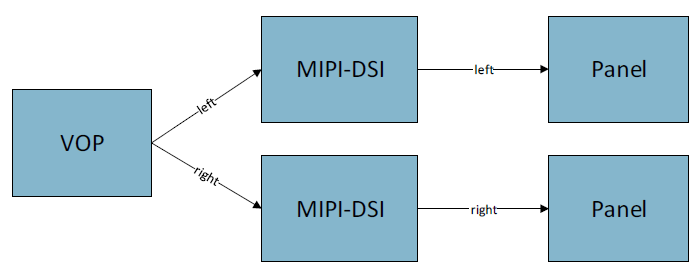

② 分别接一样的屏,组合成dual-channel 接口MIPI 屏,panel0 显示左半屏,panel1 显示右
半屏。

在这里插入图片描述

双路mipi拼接屏

之所以可以做成双路mipi拼接显示,究其原因是RK3399的vop可以支持双通道mipi,借用这个特性,我们才能进行拼接。
我们选择了两个1080x1920分辨率的竖屏进行拼接,使用VOP BIG进行输出。

软件修改

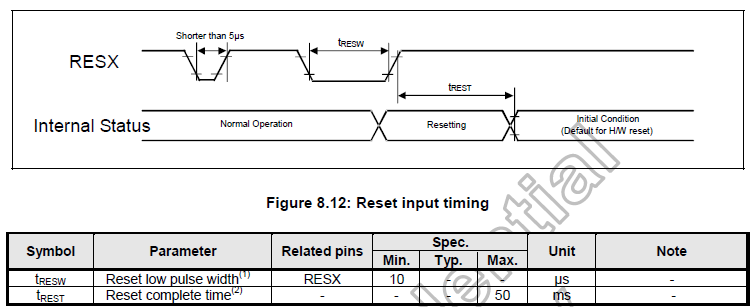

reset引脚时序控制

在这里插入图片描述


根据手册提供的示意图可知,reset引脚需要先拉高,然后拉低保持tRESW时间,再拉高保持tREST时间,显示控制芯片就进入Initial Condition,这个时候我们就可以进行写初始化序列了。一般可以再找FAE确认一下reset的时序要求。

reset引脚控制时序

fdtdec_set_gpio(&panel->reset_gpio, 1); msleep(panel->delay_init); fdtdec_set_gpio(&panel->reset_gpio, 0); msleep(panel->delay_reset); fdtdec_set_gpio(&panel->reset_gpio, 1); msleep(panel->delay_enable);

初始化序列

在设备树中配置mipi屏的初始化序列,在dsi节点中配置panel-init-sequence数组序列

&dsi { panel@0{ panel-init-sequence = [ 39 10 04 B9 FF 83 99 39 10 10 B1 02 04 6D 8D 01 32 33 11 11 5A 5F 56 73 02 02 39 10 0C B2 00 80 80 AE 05 07 5A 11 10 10 00 ... 15 10 02 D0 39 15 64 02 11 00 15 64 02 29 00 ]; }; };

命令解析:

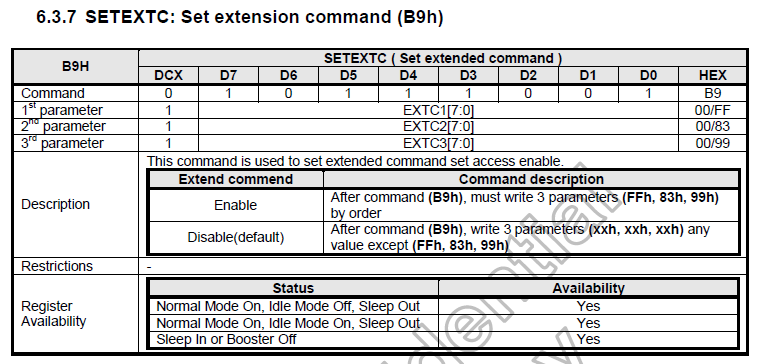

39 10 04 B9 FF 83 99 Data Type:0x39 (DCS Long Write) Delay:0x10 (16 ms) Payload Length:0x04 (4 Bytes) Payload:0xB9 0xFF 0x83 0x99

进一步分析,该命令前3个字节属于命令格式,后面“B9 FF 83 99”才是要传输的指令。
B9是要写入的命令,“FF 83 99”是该命令后面的3个参数。

在这里插入图片描述

设置时钟参数

&dsi { panel@0{ display-timings { native-mode = <&timing0>; timing0: timing0 { clock-frequency = <120000000>; hactive = <1080>; vactive = <1920>; hback-porch = <32>; hfront-porch = <32>; vback-porch = <10>; vfront-porch = <8>; hsync-len = <32>; vsync-len = <4>; hsync-active = <0>; vsync-active = <0>; de-active = <0>; pixelclk-active = <0>; }; }; }; };

设置完这些,单个屏幕就可以正常点亮显示了,但这不是我们的目的,我们的目的是双屏拼接。

dual-channel

使能dsi1节点,配置“rockchip,dual-channel”、“dsi,lanes”属性。
将horizontal方向上的显示参数增加一倍,并将时钟频率调高一倍。

&dsi { status = "okay"; rockchip,dual-channel = <&dsi1>; panel@0{ dsi,lanes = <8>; display-timings { native-mode = <&timing1>; timing1: timing1 { clock-frequency = <240000000>; hactive = <2160>; vactive = <1920>; hback-porch = <64>; hfront-porch = <64>; vback-porch = <10>; vfront-porch = <8>; hsync-len = <64>; vsync-len = <4>; hsync-active = <0>; vsync-active = <0>; de-active = <0>; pixelclk-active = <0>; }; }; }; }; &dsi1 { status = "okay"; };

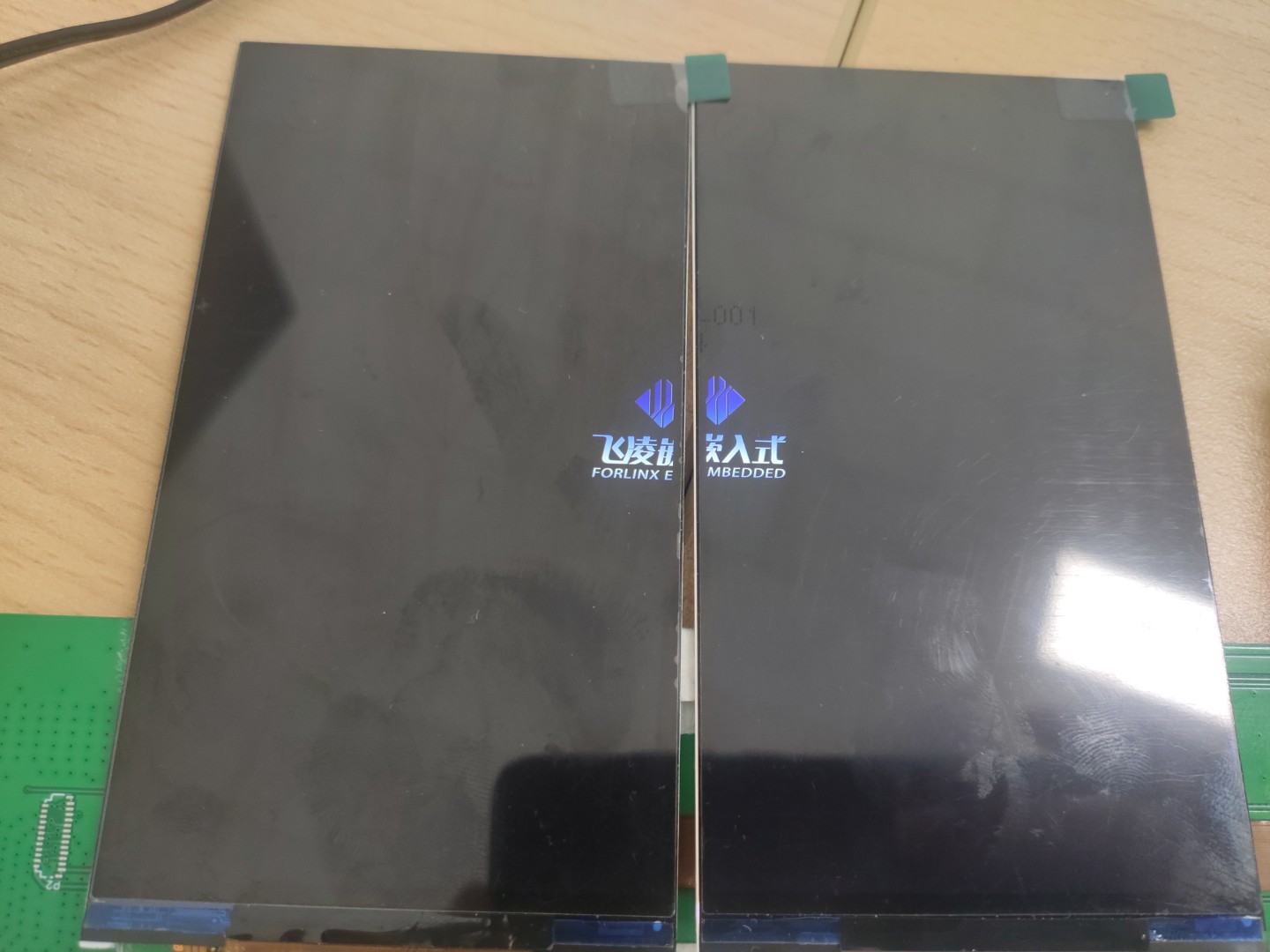

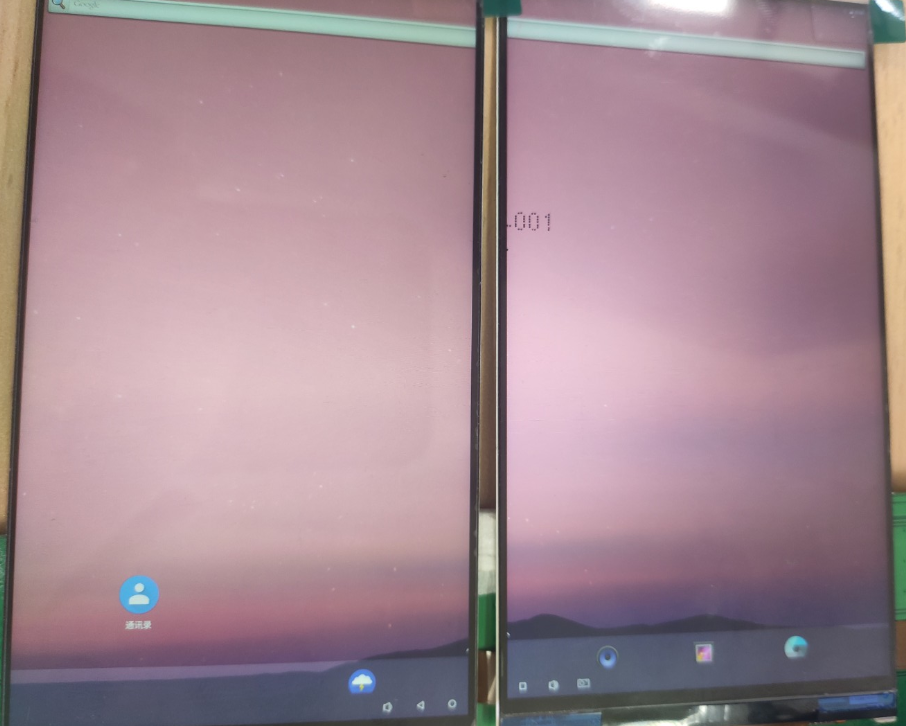

修改完就可以点亮两块mipi屏了,效果如下:

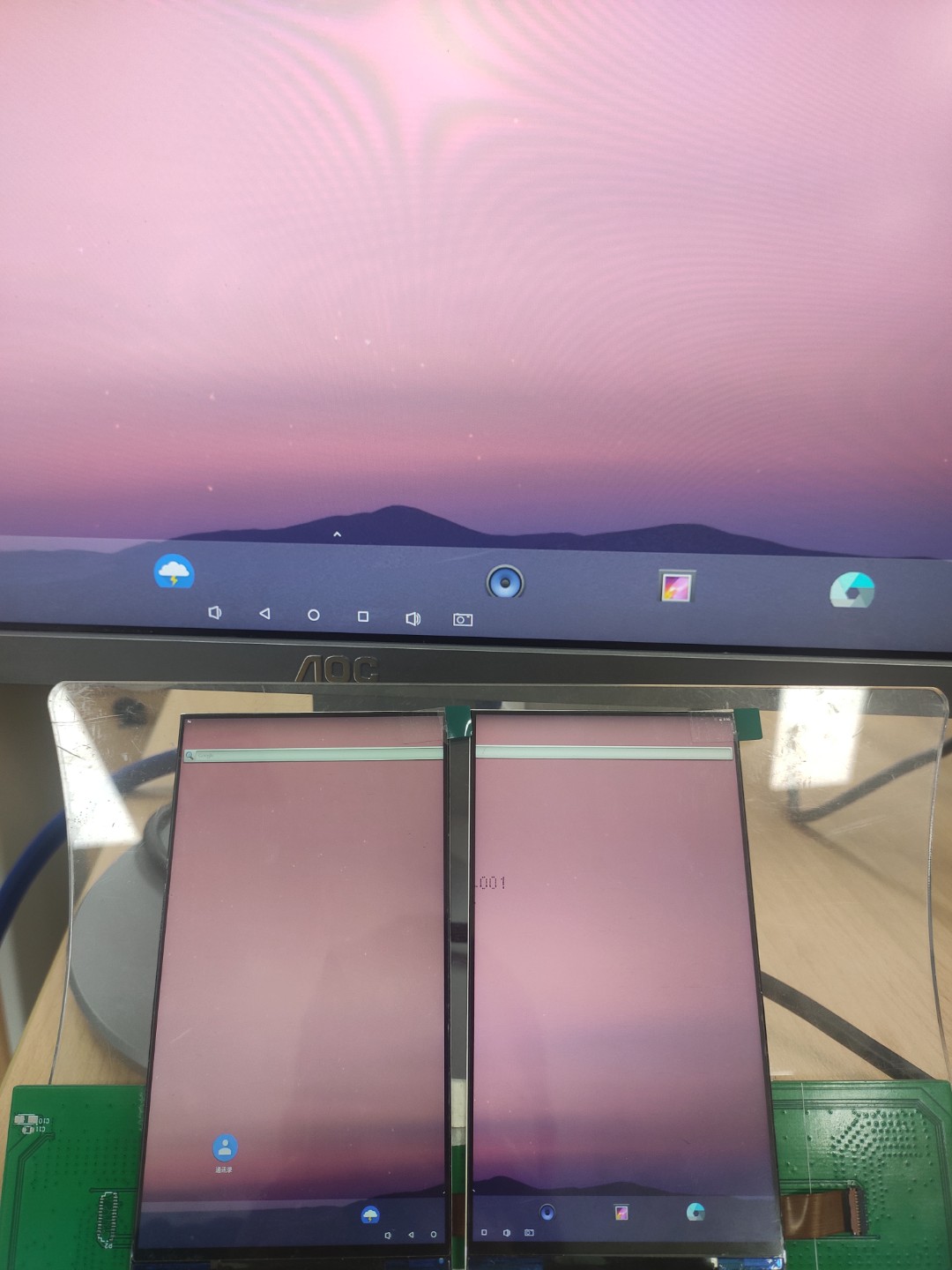

两个MIPI使用了VOP BIG,VOPLITTLE还可以再支持一路HDMI显示。再插入HDMI,显示效果如下:


这样就可以实现瑞芯微教学视频中的三屏显示方案了,通过写app就可以做出三屏拼接显示或者三屏异显的方案。
